1050A Series Dynamic Torque Transducer

动态扭矩传感器是一种集成产品，由电阻应变作为敏感元件和集成电路组成。它体积小巧，属于微型或小型产品。该产品易于使用和安装，转速可达1800 rpm。1050A系列动态扭矩传感器/变送器-1000Nm可用于污水处理系统等的扭矩监测。

询价扭矩传感器

1050A系列动态扭矩传感器的特点

  • 该电阻应变式扭矩传感器是一款集成产品，由精密元件和集成电路组成，具有高精度、稳定可靠的性能。
  • 无集电环等易损件；
  • 可长时间高速运行；
  • 输出正反向扭矩信号；
  • 两端均为键控连接；
  • 转速可达1800 rpm。

技术参数

参数技术指数
量程0-10,20,30,50,100,200,500,1000Nm
灵敏度1.5±10% mV / V
零点输出±2% F.S.
非线性±0.1，0.3% F.S.
滞后≤±0.05% F.S.
重复性≤±0.05% F.S
蠕变≤±0.03% F.S/30min
温度灵敏度漂移0.03% F.S. / 10℃
零点温度漂移0.03% F.S. / 10℃
输入电阻750±10Ω
输出电阻700±5Ω
绝缘电阻≥5000MΩ/ 100VDC
激励电压10-15VDC
温度补偿范围-10 ~ 60ºC
工作温度范围-20 ~ 80ºC
安全过载150% F.S.
极限过载200% F.S.
电缆尺寸Ø5.2×3m
电气连接红/E+，黑/E-，绿/S+，白/S-
材质不锈钢或合金钢

材质

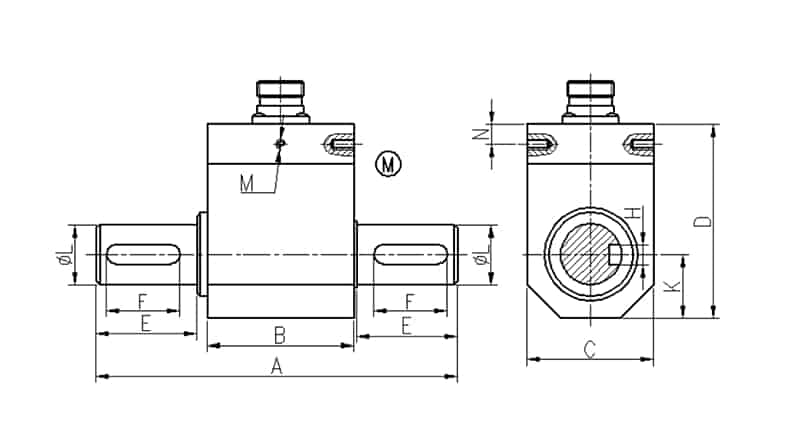

1050A Series Dynamic Torque Transducer Dimensions
ModelRange(Nm)AΦLBCDEFKNMH
1050A1001081844385830221963-M36
1050B50014328565373.540302762-M38
1050F100022169790125605545334-M416

扭矩通常指的是外部扭矩。例如，车床主 轴的旋转是动力单元提供的外部扭矩作用下的反作用力。
而扭矩则是内部扭矩。当主轴轴承工作时，数控刀片的切削速度作用于机床主轴，使其产生旋转弹性变形。这种变形可用于估算扭矩大小。

扭矩是指产生物体翻转效应或旋转变形的扭矩，相当于力与力臂的乘积。

扭矩是旋转动力系统中经常涉及的一个参数。为了检测旋转扭矩，通常使用旋转角相位角传感器。

扭矩测试中较为完善的检测技术是应变力测量技术。它具有精度高、频率响应快、稳定性好、使用寿命长等优点。

将特殊的抗扭应变片悬挂在待测弹性轴上，并粘上应变力胶，形成应变力桥。如果在向应变力桥供电期间开关电源，则可以检测弹性轴扭转时亮起的灯泡编号。这是最基本的扭矩传感器方法。

  1. 动态扭矩传感器：主要用于测量旋转状态下的扭矩和转速。
    动态扭矩 传感器 根据其形状和量程可分为大量程扭矩传感器、微量程扭矩传感器和盘式扭矩传感器。
  2. 静态扭矩传感器：主要用于测量非旋转状态下的扭矩。

如何为您的应用选择合适的扭矩传感器？

常见问题

帮助中心

扭矩传感器 的测量原理：利用应变片电测量技术，在弹性轴上形成应变桥，通过向应变桥供电，即可测量弹性轴扭转时产生的电信号。应变信号经放大后，再经压力/频率转换，转换为与扭转应变成正比的频率信号。

常用的动态扭矩传感器主要有以下几种形式：

  1. 电感式 扭矩传感器：这类传感器主要采用非接触式测量方法。此类扭矩传感器寿命长、可靠性高，且不易磨损。
  2. 电位器式 扭矩传感器： 这类传感器按类型可分为齿轮式、扭杆式和臂式。其中，扭杆式测量结构简单，可靠性较高，早期应用广泛。这类传感器为接触式，易受磨损，从而降低性能。
  3. 金属电阻应变片式扭矩传感器：这类 扭矩传感器 主要由粘贴在弹性轴上的应变片构成测量桥。当 弹性轴受到扭矩作用时，会产生微小形变，导致桥路电阻发生变化。应变桥电阻的变化被转换为电压信号的变化，从而实现所需的扭矩测量。

扭矩可分为动态扭矩和静态扭矩，它们对产品的最终装配影响很大。因此，在实际加工过程中，区分这两者非常重要。今天我们就来谈谈动态扭矩和静态扭矩的区别。

动态扭矩：是指紧固件拧紧过程中实时显示的峰值扭矩。也就是电动工具施加在螺栓上，克服摩擦力的动态扭矩。动态扭矩产生的螺栓轴向预紧力满足预紧力的工程要求。通常，工具或设备预设的扭矩值就是动态扭矩值。

静态扭矩：是指紧固件拧紧后，继续沿拧紧方向旋转，克服静摩擦力所需的扭矩。通常，我们用手动扳手测量的峰值扭矩就是静态扭矩。

扭矩传感器用于检测各种旋转或非旋转机械部件上的扭转扭矩。扭矩传感器将扭矩的物理变化转换为精确的电信号。扭矩传感器可用于扭矩扳手的制造。

Sino-Inst 是一家动态扭矩传感器制造商。我们提供10余种 动态扭矩传感器。动态扭矩传感器可用于测量各种不同的机械功率、转速和扭矩。

动态扭矩传感器广泛应用于以下领域：
流程工业和生产工业；
污水处理系统中，用于测量相关功率和扭矩；
测量飞机、船舶、铁路机车和矿山等机械设备的功率和扭矩；
可用于制造粘度计；
测量内燃机和旋转力等相关设备的输出功率和扭矩；
测量扭矩扳手、水泵等设备的功率和扭矩。

动态扭矩传感器也称为 旋转扭矩传感器 或扭矩传感器。主要用于动态情况下的扭矩测量。动态扭矩传感器配备有速度测量装置，可在测量扭矩的同时测量转速。此时，扭矩传感器也可称为扭矩速度传感器。

Sino-Inst 的动态扭矩传感器产自中国，品质优良，价格实惠。我们的动态扭矩传感器广泛应用于中国、印度、巴基斯坦、美国等国家和地区。

Sino-Inst 的全体员工都经过严格的培训，确保满足每一位客户的需求。如果您在产品方面有任何需求，无论是动态扭矩传感器、液位传感器还是其他设备，欢迎随时联系我们。
