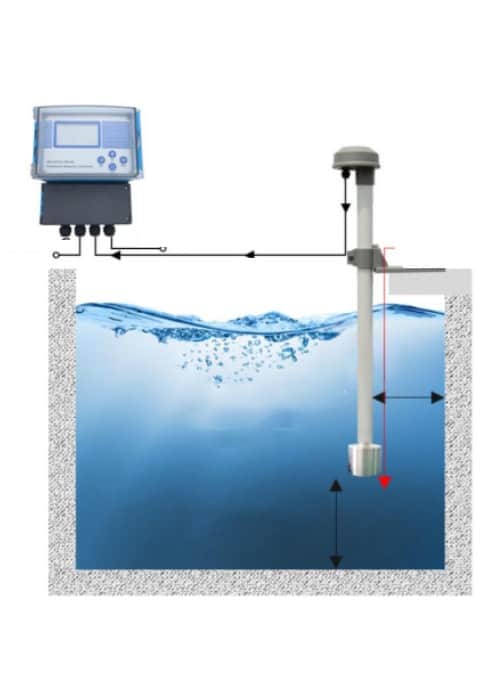

污泥层液位检测器采用超声波技术，因此也称为超声波泥浆液位计。
超声波污泥层液位检测器利用超声波发射回波分析水中悬浮固体的声波，可以精确测量污泥层的高度和厚度，有效掌握污泥沉降特性，并控制污泥回流流量。
超声波污泥界面液位计/泥浆液位计支持多种可变输出，例如4-20mA可变输出、继电器高低报警控制输出和RS485通信输出。
通过设置超声波污泥液位传感器，可以实现污泥液位的自动监测和控制。
什么是污泥层高度？
污泥（或称污泥）是水和废水处理过程中产生的固体沉淀物。污泥层高度是指沉淀污泥与上方浑浊或清水相之间的界面。污泥层高度可以是距水面的距离（污泥层深度），也可以是距池底的距离（污泥层高度）。
由于各类污泥的性质差异很大，因此对其进行分类至关重要，其处理和处置方式也各不相同。根据来源，污泥可分为：
- 市政污泥（或称市政污水污泥，又称排水水泥污泥）。主要指污水处理厂产生的污泥，是污泥中数量最多的类别。此外，自来水厂产生的污泥也可归入此类。
- 管网污泥，即排水收集系统产生的污泥。
- 河流湖泊污泥，即河流和湖泊产生的污泥。
- 工业污泥是由各种工业生产过程中产生的固体、水、油、化学污染物和有机物的混合物。
在（废水）处理和过程控制中，污泥液位是一个重要的参数。尤其是在相分 离过程中，准确的污泥液位信息至关重要。自动污泥层液位检测器可安装在清澈、浑浊甚至高浓度悬浮物污染严重的介质中。

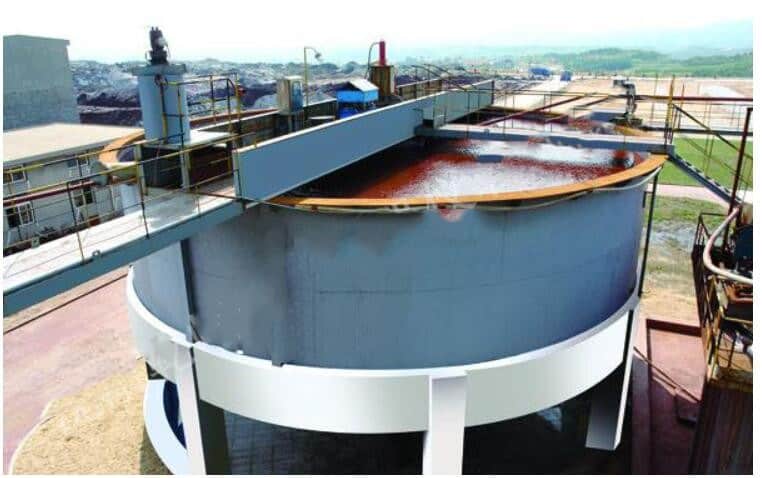

许多废水处理都需要通过沉淀分离固液两相。沉淀过程通常在沉淀池或专用浓缩池中进行。污泥界面流量计用于监测池内污泥液位，并控制沉淀池或浓缩池的排污周期。当污泥界面流量计检测到污泥液位达到设计液位时，即可控制排污泵进行污泥排放。
技术参数
| 类别 | 基本参数 |
| 功能 | 分体式超声波泥浆液位计 |
| 量程 | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m |
| 测量精度 | 1%-2% |
| 分辨率 | 5mm or 0.5% |
| 显示 | 液晶显示 |
| 模拟输出 | 4~20毫安/7500安培负载 |
| 继电器输出 | 单通道，可设置两组交流250伏/8安培或直流30伏/5安培的状态 |
| 电源 | 标准220伏交流电+15% 50赫兹，可选24伏直流电120毫安，定制12伏直流电或电池供电 |
| 环境温度 | 显示屏（变送器）-20~+60℃，探头（传感器）-20~+80℃ |
| 通讯 | 可选485、232通讯（出厂协议） |
| 防护等级 | 显示屏IP65，探头 IP68 |
| 探头电缆 | 最长可达 100 米，标配 10 米 |
| 探头安装 | 根据量程和探头选择进行安装 |
| 产品功耗 | 24V 电源供电时，无继电器功耗为 100mA，带继电器功耗为 120mA； 双路继电器功耗为 145mA，三路继电器功耗为 170mA，四路继电器功耗为 190mA。 具体功耗如下： 无继电器：24 × 100mA = 2.4W； 单路继电器功耗为 24 × 120mA = 2.9W； 双路继电器功耗为 24 × 145mA = 3.5W； 三路继电器功耗为 24 × 170mA = 4.1W； 双路继电器功耗为 24 × 190mA = 4.6W； |

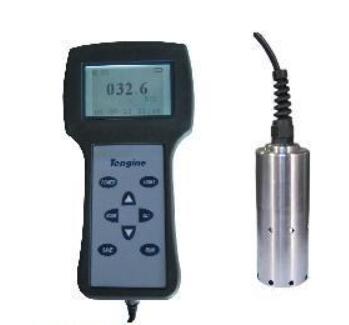

便携式污泥层液位检测仪专为沉淀池污泥界面测量和仪表化而设计。该仪器采用创新的多光束互补偿技术测量悬浮物浓度，并配备 高精度压力传感器测量水深 。它能够同时测量并显示传感器位置的悬浮物浓度和水深。
操作人员可以根据污泥浓度值和水深轻松确定沉淀池中污泥界面的分布情况。该仪器尤其适用于污水处理厂和给水处理厂沉淀池污泥浓度和界面的检测和测量。
该仪器符合人体工程学设计，便于携带和操作。可充电电池供电，能够自动记录测量数据，为操作人员提供了极大的便利。
技术参数
| 测量范围： | 浓度：0~50000mg/l，水深：0~10m |
| 分辨率： | 浓度：1mg/l，水深：0.01m |
| 精度： | 浓度：±1%FS，水深：±0.5%FS |
| 校准： | 出厂校准，可现场校准 |
| 显示： | LCD 显示日期、时间、测量值、历史趋势线等 |
| 数字接口： | USB |
| 数据存储： | 64M 闪存 |
| 操作设置： | 通过发射器键盘完成 |
| 供电方式： | 电池供电，需使用充电器 |
| 电池寿命： | 每次充电可测量约 1000 分钟，并带有电量指示 |
| 尺寸： | 228×117×86, Φ45×130 |
| 材质： | 控制器：PC，传感器：不锈钢 |
| 发射器重量： | 0.5Kg |
| 传感器重量： | 0.5Kg |
| 传感器电缆 | 屏蔽电缆 10米（其他长度可在订单中指定） |
| 工作温度 | 控制器 -10～55℃，传感器 0～60℃ |
| 相对湿度 | 0～100% |
| 工作压力 | 7.5Bar |
延伸阅读：液位变送器有多少种类型？
污泥层液位检测器应用
- 废水处理澄清池。
- 初级沉淀池、二级沉淀池、重力沉淀池。
- 石油/沥青分离池。
- 纸浆池。
- 饮用水澄清池。
- 矿用澄清池。
- 盐水池。
- 泥浆池。
- 任何存在液/固两相界面的容器。
延伸阅读：低温燃料液位指示器
污泥层液位测量案例
项目背景
- 一个双室组合式（曝气/沉淀池）池。
- 组合池直径10米。
- 深度3200毫米。
- 附近没有可用的通信线路。
测量需求
- 测量和控制二级沉淀池中的污泥层高度。
- 通过变送器直接自动控制污泥液位。
- 将模拟输出信号无线传输至控制系统。
解决方案
- 使用污泥液位计。
- 当污泥液位超过160厘米或低于120厘米时，变送器启动污泥排放步骤。
- 安装在现有的刮泥梁上。
- 由于没有冗余通信线路，测量数据通过单独的无线电线路传输。
优势
- 安装简便快捷，无需焊接。
- 模拟信号可通过无线电连接传输至过程控制系统。

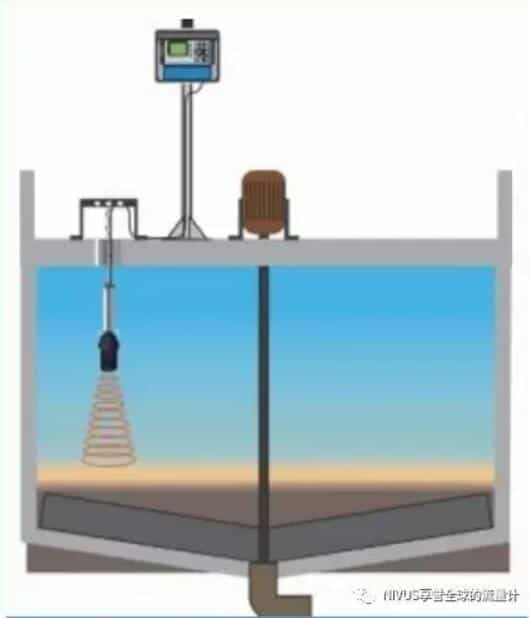

应用场景
1、DN 15,000mm 污泥预浓缩池。
2、深度 9,500mm。
3、容积约 1,500 m³。
测量任务
更换现有故障的污泥界面仪，且无法改变现有结构。
将新传感器悬挂在现有顶部开口上方，并将传感器插入待测介质中。
通过现有线路将污泥界面高度转换为 4-20 mA 信号，并传输至现有控制系统。
解决方案
- 使用污泥界面仪。
- 将变送器安装在预浓缩池内，并通过链条将传感器悬挂在介质中，悬挂点位于现有顶部开口处。
优势
- 无需结构改造，即可轻松快速地进行改造。
- 防爆防水。

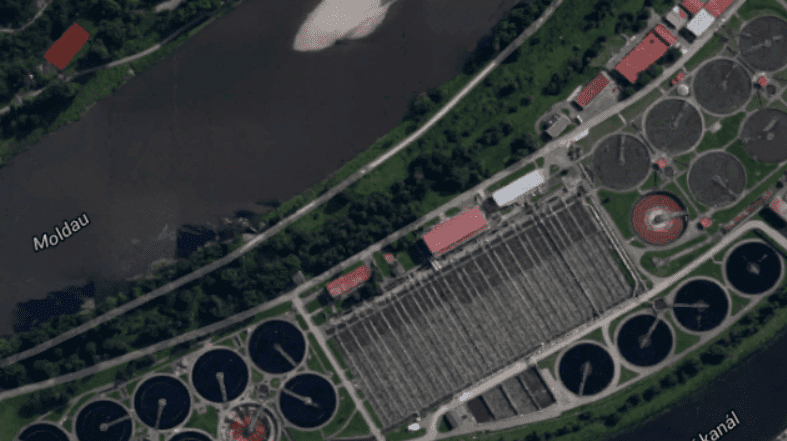

项目背景
- 污水处理厂的多个二级沉淀池。
- 尺寸：直径 18 米。
测量任务
- 测量二级沉淀池的污泥界面高度。
- 污泥排放和进水的反馈控制。
- 为 SCADA 系统提供 4-20mA 信号。
解决方案
- 选择污泥界面高度计进行污泥界面高度测量。
- 传感器：VT 传感器。
- 低于阈值（黄色）的沉淀污泥将被排除，从而可以准确评估池底污泥沉积情况。优势
- 易于安装。
- 维护简便。
- 测量精度高。
延伸阅读：如何选择合适的柴油燃油液位传感器？
更多特色超声波液位计
常见问题
更多液位测量解决方案
Sino-Inst 是自动污泥层液位检测器的制造商。我们供应 20 多种超声波液位传感器，其中 40% 为超声波液位计，40% 为外置超声波液位计，20% 为自动污泥层液位检测器。
自动污泥层液位检测器参考批发价：755.00 美元/套
自动污泥层液位检测器常用于污水处理厂中初沉池、二沉池和污泥浓缩池的污泥界面测量，以及水处理厂中沉淀池的液位测量。
它也广泛应用于造纸、采矿、电力和石油等需要固液分离的生产行业，用于监测沉淀过程中固体的高度。例如，油/沥青分离池、纸浆池、水泥砂浆沉淀池、矿山澄清池等。
自动污泥层液位检测器无需对池体进行任何改造即可实现稳定的液位测量。这款产品能够很好地满足众多应用场景的测量需求，适用于各种尺寸的储罐。
Sino-Inst 的自动污泥层液位检测器，中国制造，品质优良，价格实惠。我们的液位测量仪器已广泛应用于中国、印度、巴基斯坦、美国等国家和地区。
Sino-Inst 的全体员工都接受过严格的培训，确保满足每一位客户的需求。无论您需要自动污泥层液位检测器、流量传感器或其他设备，都欢迎致电咨询。
