B-D超声波气体流量计是一种管段流量计，采用单模式。超声波换能器的声通道设计充分考虑了各种工况的要求。可匹配相应口径的整流器。它可用于DN200以下管段的高精度测量。
Sino-Inst 提供多种超声波气体流量计，用于流量测量。如有任何疑问，请联系我们的销售工程师。
B-D超声波气体流量计的特点
- 整体防爆设计；
- 无运动部件，无压力损失，降低使用和维护成本；
- 启动流量小，适用于测量低速流量；
- 量程比大，高达1:125，测量范围0.2-25m/s；
- 计量不受气体成分影响，适用于测量多组分气体或成分变化的气体；
- 受粉尘和水分影响小，可测量煤气、烟气等含尘气体；
- 采用专有算法，可适应成分快速变化、温度、压力和湿度快速变化的测量环境；
- 可测量脉动流量和双向流量；
- 独特的操作系统设计，集波形调试和参数设置于一体，方便现场操作和维护；
- 独特的维护报警功能，可提前预警维护时间，确保产品稳定性。
- 全金属超声波换能器具有较强的抗干扰能力、耐污性和较长的使用寿命。
B-D 超声波气体流量计应用
- 适用于测量烷烃类气体，例如天然气、煤层气、矿井瓦斯、液化石油气、甲烷、乙烷、丙烷、丁烷等；
- 适用于测量沼气、生物发酵气（含水杂质）和生物质燃料气等气体；
- 适用于测量空气、氧气、氮气、氩气、氦气、氮气和其他非腐蚀性气体；
- 适用于测量火炬气、尾气、垃圾填埋气和水处理曝气；
- 适用于测量氦气、氨气、乙炔等气体；
B-D超声波气体流量计技术规格
技术规格 | |
参数类别 | 规格 |
结构类型 | 直接型 |
适用口径 | DN50-DN200 (其他口径可定制) |
声道数 | 单声道 |
流速范围 | 0-25m/s |
准确度 | 1.5%, 1.0% |
分辨率 | 0.001m/s |
流量截止点 | Qt=0.1 Qmax |
重复性 | 1.0级：Qt-Qmax 0.2%; Qmin-Qt0.4% |
工作压力 | 1.5级：Qt- Qmax 0.3%; Qmin-Qt 0.6% |
测量方向 | 0-1.6MPa (更高压力可选。默认使用表压传感器，如需绝对压力传感器，需另行定制。) |
测量介质 | 单向测量 (双向测量需定制) |
测量要求 | |
介质温度 | -20℃~60℃ (极限温度范围 -40℃~85℃） |
环境温度 | -25℃~ +55℃ |
信号、通信及其他功能 | |
输出信号 | 4-20mA，频率(脉冲) |
通信接口 | RS-485 |
工作电压 | 24VDC |
功耗 | ≤3W |
数据存储 | 18 个月 |
前后直通排气管 | 改装前10D，改装后5D |
使用方法 | 支持波形实时显示和调试。可通过仪器菜单设置操作参数。 |
报警功能 | 当压力、温度、超声波信号、仪器硬件等出现异常时，会发出报警信号，报警信息可通过上位机软件获取，以便进行维护。 |
防爆性能 | |
防爆等级 | Ex d mb IIC T5 Gb, |
防护等级 | IP65 |
B-D超声波气体流量计流量范围
公称直径 | 调节比 | 最大流量（Qmax） | 最小流量（Qmax） | |
公制单位（mm） | 英制单位 (inch) | （m³/h） | （m³/h） | |
50 | 2” | 1:80 | 160 | 2 |
80 | 3” | 1:80 | 400 | 5 |
100 | 4” | 1:80 | 640 | 8 |
150 | 6” | 1:80 | 1300 | 18 |
200 | 8” | 1:80 | 2200 | 30 |
公称直径 | 调节比 | 最大流量（Q max） | 最小流量（Q min） | |
公制单位（mm） | 英制单位 (inch) | （m³/h） | （m³/h） | |
50 | 2” | 1:150 | 212 | 1.4 |
80 | 3” | 1:125 | 450 | 3.6 |
100 | 4” | 1:125 | 640 | 5.0 |
150 | 6” | 1:125 | 1600 | 13 |
200 | 8” | 1:100 | 2260 | 23 |
B-D 超声波气体流量计直管段要求

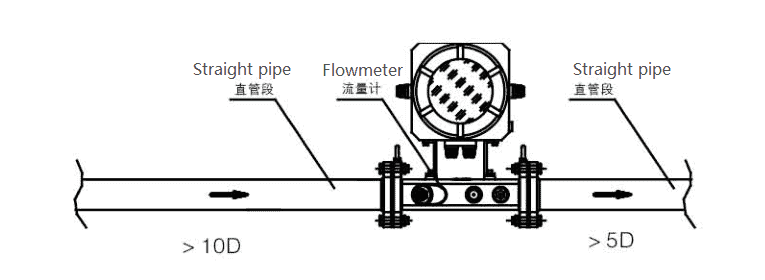

a) 无整流器时，建议前直管段长度大于 10D，后直管段长度大于 5D。

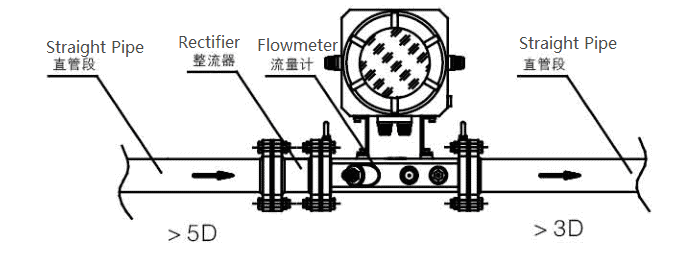

b) 带整流器时，建议前直管段长度大于 5D，后直管段长度大于 3D。

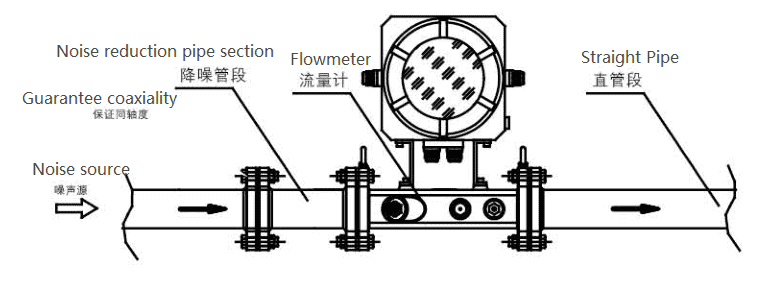

c) 现场存在压力调节阀等噪声源时，应在流量计与噪声源之间安装降噪管段。
