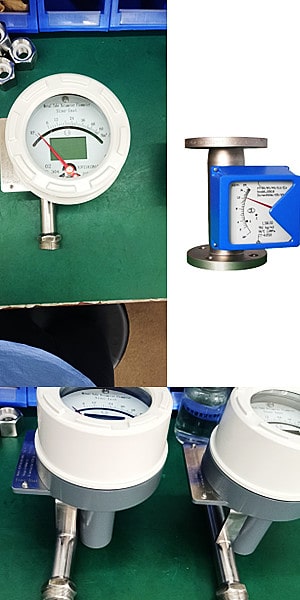

什么是可变面积流量计？
可变面积流量计是一种流体必须流经有限面积的流量计。由于流量计的流通横截面积会随着浮子高度的变化而变化，因此这种流量计被称为变面积流量计或等压降流量计。此类流量计的典型仪器是转子流量计。这与孔板流量计和 文丘里管流量计 等流通元件面积固定的流量计不同。变面积流量计可以测量气体和液体的流量。
可变面积流量计原理
可变面积流量计的原理是保持压降恒定，利用节流面积的变化来测量流量。它由一个自下而上逐渐扩大的锥形管和一个置于锥形管内的转子或浮子组成。
当流体流过锥形管时，管内的浮子会被推升到与流量对应的高度并发生浮动。
当流量增大时，作用在转子上的冲击力增大。由于转子在流体中的重量恒定，转子上升，转子与锥形管之间的环形间隙也随之增大。流经环形间隙的流体流量减小，冲击力也随之减小，使转子在新的位置达到平衡。根据转子浮子的位置，即可测量瞬时流量值。
变面积流量计的优点是结构简单、易于测试，并且适用于测量小流量。
它的缺点是容易受到流体密度、压力和粘度等因素的影响。在测试烟气流量时，由于烟气中含有粉尘，因此不能使用面积式流量计。
延伸阅读：什么是金属管流量计？转子流量计制造商
延伸阅读：气体转子流量计使用技巧
可变面积流量计的优缺点
- 可变面积流量计的优点是结构简单、易于测试，适用于测量小流量。
- 可变面积流量计的缺点是易受流体 密度、压力和粘度等因素的影响。在测试烟气流量时，由于烟气中含有粉尘，因此不能使用可变面积流量计。
可变面积流量计类型
我们可以根据不同的产品材质进行分类，主要包括以下几类：

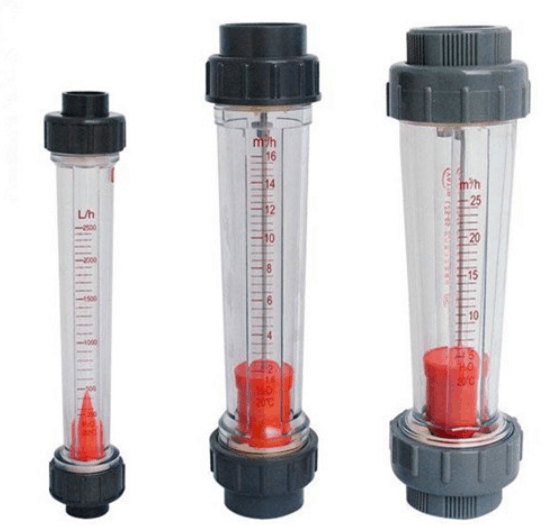

塑料可变面积流量计
其主要部件，如液体塑料管转子流量计锥管，通常采用AS、ABS塑料制成，具有较好的耐腐蚀性。该产品还具有结构合理、体积小、重量轻、锥管不易破损等特点。塑料管转子流量计可广泛应用于化工、环保、食品等工业领域。

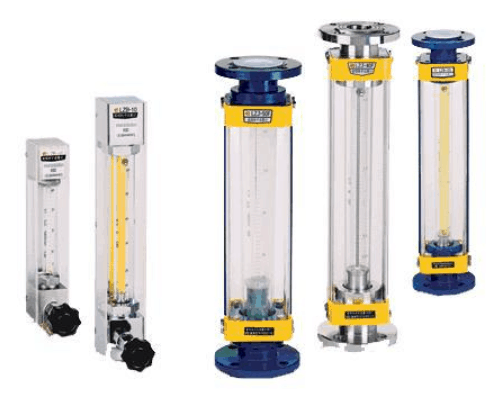

玻璃可变面积流量计
玻璃转子流量计主要应用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保、科研等各个领域，用于测量单相非脉动（液体或气体）流体的流量。耐腐蚀玻璃转子流量计主要用于检测腐蚀性液体和气体介质的流量，例如强酸、强酸、氧化剂、强氧化性酸、有机溶剂等腐蚀性气体或液体介质的流量。
延伸阅读：流体流量计类型

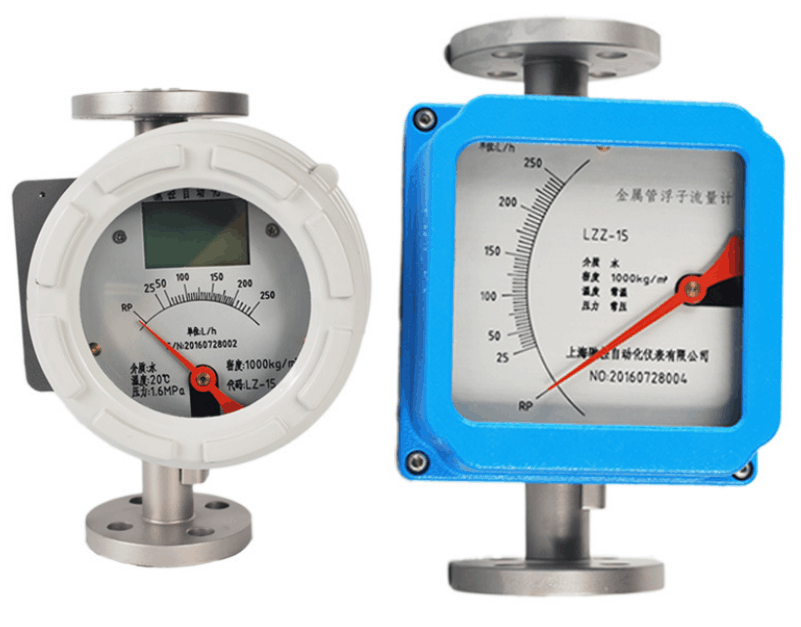

金属可变面积流量计
金属浮球流量计是一种常用于工业自动化过程控制的流量测量仪器。它具有压损小、检测范围大（量程比10:1）、使用方便等特点。可用于测量液体、气体和蒸汽的流量，尤其适用于低流速、小流量的中流量测量。
金属浮球流量计有本地显示型和智能远程传输型两种类型，并有指针显示、瞬时流量、累计流量、液晶显示、上下限报警输出、累计脉冲输出、标准两线制4-20mA电流输出等多种显示形式，为用户提供了非常广泛的选择。
了解更多：什么是流量计？流量计的类型和工作原理？
可变面积流量计的应用
由于变面积流量计具有机械结构简单、加工方便、工作稳定、可靠性高、压损低等优点，尤其适用于测量低雷诺数、小流量介质的特性，因此广泛应用于气体和液体流量测量及自动控制系统。
- 适用于测量小口径、低流速的气体、液体和蒸汽流量。
- 受一定粘度影响，不适用于测量高粘度介质。
- 当流量超过100m³/h时，压损较大。
主要用于过程控制仪表，最佳精度为1%，一般为1.5%，量程比为10:1。 - 不适用于 测量密度变化大的介质，也不适用于测量脉动介质的流量（例如计量泵出口）。
坦白地说，即使在小流量、小直径、低粘度介质且无磁耦合影响的情况下，变面积流量计也是最佳选择。
此外，变面积流量计的安装也非常特殊。对于流量精度要求过高的场合，不宜使用这种流量计！
了解更多：通用流量累加器，用于数据采集和计算
延伸阅读：非接触式流量计

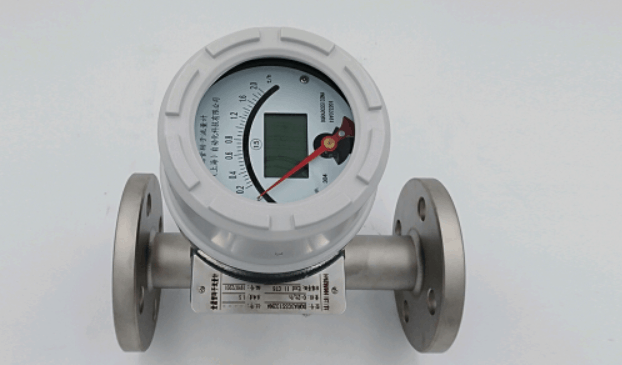

卧式变面积流量计
变面积流量计有两种安装方向：水平安装和 垂直 安装。
水平安装又分为左进右出和右进右出。
垂直安装又分为上进下出和下进上出。
此款流量计水平安装用于 测量氮气流量。它采用纯机械方式显示瞬时流量。
了解更多：转子流量计和流量计的区别是什么？
金属管式可变面积流量计
金属管式可变面积流量计是我们提供的转子流量计。
Sino-Inst 提供的LZ系列 转子流量计 采用304/316不锈钢结构，可用于测量液体、气体和蒸汽的流量。尤其适用于低流速和小流量的测量。可测量高温、高压、强腐蚀性、导电或非导电介质的流量。
延伸阅读：适用于低流量液体的微量流量计
涡轮流量计 VS 转子流量计
涡街流量计和转子流量计是两种不同的流量计。它们的工作条件和使用环境各不相同，因此各有优缺点。
转子流量计又称金属管转子流量计，采用变面积测量原理，适用于测量液体、气体等介质。其主体采用全金属结构，有指示型、远程传输型和防爆型等。转子流量计具有4-20mA标准模拟量信号输出和现场指示功能，尤其值得一提的是其指针式设计，即使断电也能进行测量。广泛应用于发电、制药、水处理等行业。
延伸阅读：转子流量计和流量计的区别
涡街流量计有两种测量类型：基本型和温压补偿一体型。基本型只能测量单一流量，而温压补偿型则可以同时测量温度和压力。涡街流量计也具有诸多优点，例如压损小、测量范围大、精度高，而且由于 涡街流量计 没有运动部件，因此维护和安装都非常简便。
延伸阅读：转子流量计的工作原理
