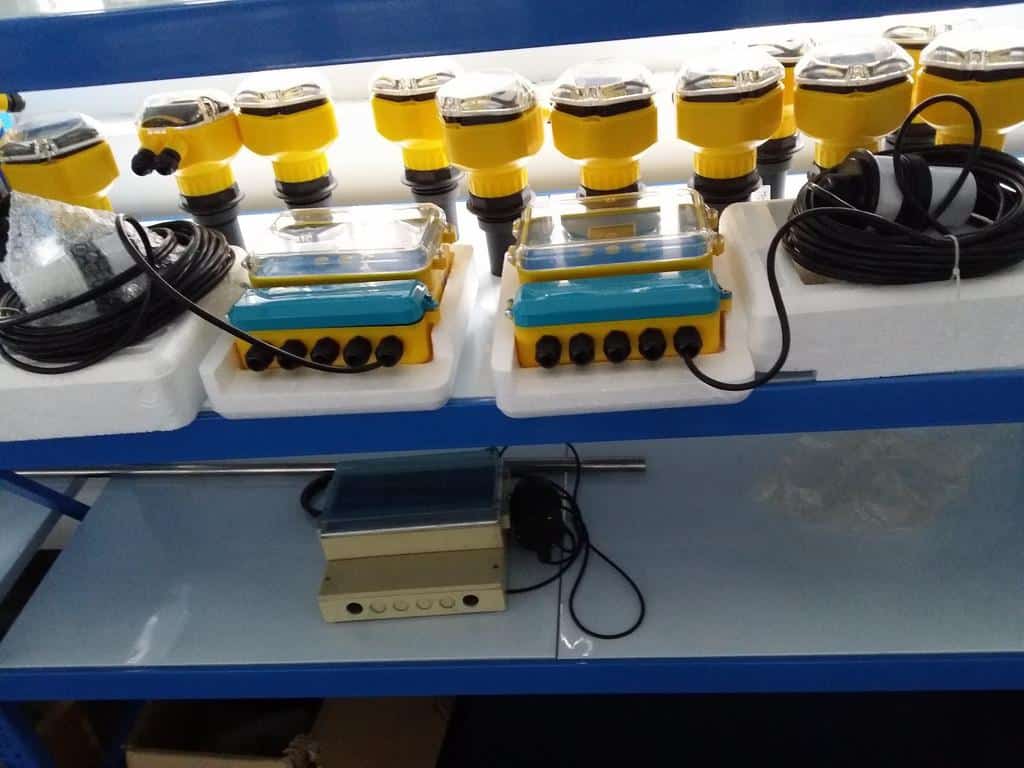

什么是超声波液位变送器？
超声波液位变送器和超声波液位传感器专为难以监测的流体而设计，可实现精确可靠的液位测量。在各种极端条件下，例如超纯、腐蚀性或可能结垢的污浊介质中，超声波液位变送器和超声波液位传感器均不宜与介质直接接触。超声波液位变送器无移动部件，易于安装和使用。
超声波液位测量可对液体、膏体、污泥以及粉状至粗粒状散装物料进行连续、非接触式且免维护的液位测量。测量结果不受介电常数、密度或湿度的影响，并且由于传感器的自清洁功能，也不会受到积垢的影响。
超声波液位变送器基础知识——工作原理及应用
超声波液位变送器的工作原理

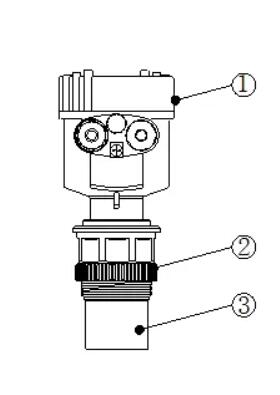

超声波液位变送器由三部分组成：超声波换能器（探头）、驱动电路（模块）和电子显示模块。
超声波传感器安装在储罐或工艺容器上。传感器发出声波，声波从液面反射回传感器。测量声波从传感器到达液面再返回传感器所需的时间。该时间延迟与液位成正比。
驱动电路处理来自超声波传感器的信号，补偿不利条件（温度、压力等），并将其转换为可供PLC、DCS或显示/变送器读取的标准4-20mA或0-5/10Vdc信号。
显示/变送器将 4-20mA 或 0-5/10Vdc 信号转换为所需 计量单位（英尺、英寸、米、厘米等）的显示读数。超声波液位变送器可配备本地显示屏和按钮控制，无需笔记本电脑或其他计算机即可轻松配置。
应用领域
超声波液位变送器广泛应用于各行各业的库存管理和过程自动化。应用领域包括：
- 食品饮料
- 水处理
- 化工
- 石油
- 制药
了解更多：超声波液位传感器应用
特色超声波液位变送器
| 型号 | 一体式型号 | 分体式型号 |
| 图片 |  |  |
| 测量范围 | 5m、10m、15m、20m、30m | 5m、10m、15m、20m、30m |
| 精度 | 0.5%~1.0% | 0.5%~1.0% |
| 分辨率 | 3mm 或 0.1% (选择较大值) | 3mm 或 0.1% (选择较大值) |
| 显示屏 | LCD | LCD |
| 模拟输出 | 四线制 4~20mA/510Ω 负载 两线制 4~20mA/250Ω 负载 | 4~20mA/510Ω 负载 |
| 继电器输出 | 可选配 2 组 AC 250V/8A 或 DC 30V/5A 输出，状态可编程 | 可选配 2 组单通道输出，双通道输出为 4 组 AC 250V/8A 或 DC 30V/5A 输出，状态可编程 |
| 电源 | 标准：24VDC 可选：220VAC + 15% 50Hz | 标准：220V AC + 15% 50Hz 可选：24VDC 120m 可定制 12VDC 或电池供电 |
| 环境温度 | 仪表显示：-20 ~ +60°C 探头：-20 ~ +80°C | 仪表显示：-20 ~ +60°C 探头：-20 ~ +80°C |
| 通信 | 可选 485、232 通信（需厂商同意） | 可选 485、232 通信（需厂商同意） |
| 防护等级 | 显示屏 IP65，探头 IP68 | 显示屏 IP65，探头 IP68 |
| 探头电缆 | 无 | 有效距离 100 米，标准 10 米 |
| 探头安装 | 根据测量范围和探头类型进行选择 | 根据测量范围和探头类型进行选择 |
超声波液位变送器数据表
延伸阅读：液氮液位传感器
使用超声波液位变送器的优势
– 超声波液位变送器安装简便，使用简单。
– 超声波液位测量 可对液体、膏体、污泥以及粉状至粗粒状散装物料进行连续、非接触式且免维护的液位测量。
– 超声波液位变送器不受介电常数、密度或 湿度 的影响，并且由于传感器具有自清洁功能，因此也不会受到积垢的影响。
Sino-Inst 提供多种超声波液位变送器，可用于各行业的库存管理和过程自动化。如果您对哪款超声波液位变送器适合您的应用有任何疑问，请联系我们，我们将竭诚为您服务。
了解更多 7种用于罐体液位测量的液位传感器
如何选择适合您需求的超声波液位计
1. 超声波液位计只能用于能够完全反射和传播声波的介质。如果介质对声波有吸收能力，则不适合使用超声波液位计。
2. 超声波液位计不能用于真空环境或负压环境。因为超声波的传播需要空气介质，而稀薄的空气环境非常不利于超声波的传播，并且会加剧声衰减，最终导致测量误差过大甚至无法测量。
3. 如果被测介质是挥发性液体，或含有大量水蒸气、灰尘、气泡、悬浮颗粒等，则不应使用超声波液位计。
这是因为当超声波液位计探头发出的声波遇到上述介质时，会发生不规则的反射和散射，导致探头无法接收到正常的信号，并且这些介质还会吸收声波。这会导致声波衰减，从而影响测量结果。
4. 如果容器内部存在阻碍声波传播的障碍物或设备，则不建议使用超声波液位计。
5. 超声波液位计一般只能在正常温度和压力范围内使用。如果压力过高，会对声波的传播速度产生强烈的抑制作用，最终会影响测量精度，甚至导致无法测量。此外，温度一般不能超过100℃。
超声波液位变送器安装技巧
安装超声波液位变送器前，请仔细阅读超声波液位变送器的使用说明书，并严格按照说明书进行操作。
同时，还应再次确认仪器型号是否符合现场环境要求，例如工艺压力、工艺温度以及介质的化学性质等，以确保仪器安装后能够正常使用。
安装超声波液位计时，请遵守以下操作规则：
- 安装时尽量避开罐内设施，例如梯子、加热设备、限位开关支架等。
- 超声波束不得与进料流相交。同时，注意确保安装过程中最高物料液位不会进入测量盲区。超声波液位变送器不得安装在进料流上方。
- 安装超声波液位变送器时，应与罐壁保持一定距离，并尽可能使传感器垂直于液面。
- 室外安装时，应采取遮阳和防雨措施。为避免阳光直射并减少温度变化引起的测量误差，同时还应注意湿度。
- 安装在危险区域的 超声波液位变送器 必须符合国家防爆危险区域的安装规定。在有防爆要求的场合，应安装本质安全型超声波液位变送器，且超声波液位变送器必须接地。
- 当容器内有搅拌时，超声波液位变送器应远离搅拌器，以消除搅拌叶片产生的虚假回波效应。如果搅拌产生泡沫或波浪，则应采用静置管安装方式。
- 当容器内有泡沫时，在容器内进行进料、搅拌或其他加工时，某些介质表面会形成泡沫，从而衰减超声波液位变送器的信号。此时，应将传感器安装在静置管内，或使用导波 雷达液位 变送器。导波雷达液位变送器 的测量不受泡沫影响，是此类应用的理想选择。
- 当容器内存在气流时，例如容器内存在强气流或气流涡旋，或者容器安装在室外风力较大的地方时，应将传感器安装在静压管道或导波雷达液位变送器中。
根据容器顶部形状，应选择合适的超声波液位变送器安装位置，避免液位与顶壁之间产生多次反射回波，从而减少干扰、降低噪声信号，确保检测精度。
超声波液位变送器的安装位置
应根据液体容器顶部和内部结构的不同形状确定超声波液位变送器的合理安装位置：
A. 槽形容器：
- 支撑框架应牢固可靠；
- 探头发射光束与罐壁的交线高度必须小于或等于待测液位的最小高度；
- 安装高度应在规定的范围内。
B. 拱形容器：
液位变送器不能安装在拱形顶上，应安装在拱形顶半径的1/2或1/3处。
C. 圆锥形容器：
对于顶部平坦的圆锥形容器，液位变送器的最佳安装位置是容器顶部的中心。这样可以确保你测量到 c 的底部。
超声波液位传感器替代产品
更多液位测量解决方案
常见问题
Sino-Ins 提供 20 种超声波液位变送器产品。
其中约 13% 为 超声波液位传感器，4% 为 超声波液位指示器。
我们提供多种超声波液位变送器产品供您选择，包括免费样品和付费样品。
Sino-Inst 是一家位于中国的超声波液位变送器供应商。
超声波液位变送器产品在北美、中东和东欧市场最为畅销。
美国和印度分别占超声波液位变送器出口总量的 99%、1% 和 1%。
选择通过 ISO9001 和 ISO14001 认证的供应商，您可以确保产品安全。
