什么是冷冻水 BTU 表？

冷冻水 BTU 表用于精确测量冷冻水消耗的热能，单位为英热单位 (BTU)。这是商业和住宅建筑中衡量热能的基本单位。BTU 表广泛应用于商业、工业和办公楼的冷冻水系统中。

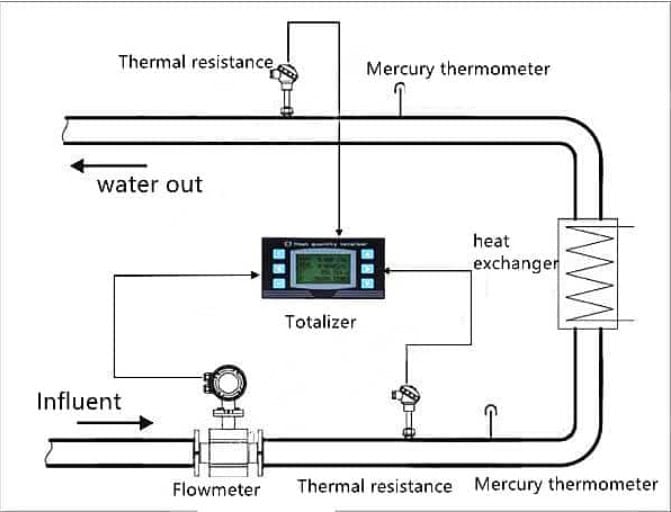

冷冻水 BTU 表的安装方式是在流经换热流体的上升管道和下降管道上分别安装一对温度传感器。流量计则安装在流体入口或回流管道上。积分器收集来自流量和温度传感器的信号。使用累积公式计算换热系统获得的冷量和热量。

询价更多流量计

冷冻水系统中的 BTU 表

冷冻水 BTU 表由流量传感器、两个温度传感器和一个基于微处理器的能量计算器组成。

流量传感器应安装在冷冻水回水管路中，冷却水流向可垂直或水平安装。

两个温度传感器。一个安装在回水管路上，另一个安装在供水管路上。

在一定时间内，冷却水传递给用户的热能与供水和回水之间的温差以及冷却水的流量成正比。

Sino-Inst 提供两种冷冻水 BTU 表。一种采用超声波测量技术（超声波 BTU 表），另一种采用电磁原理（电磁式冷热表）。

延伸阅读：3 英寸（3″）水流量计

超声波热量表是一种智能热量计量装置，可精确测量冷热。它适用于中央供暖、中央空调、冷暖联产等需要热量计量和计费的供暖设施。

工作原理

超声波热量表基于速度差法测量圆形管道内的液体流量。

该系列仪器采用先进的微功耗数字设计技术，包括数字传输、数字接收、数字分析和数字输出。该热量表测量精度高、运行可靠，更适合工业场所的需求。

转换器形式：壁挂式、面板式、集成式；

传感器形式：插入式、管段式、外夹式。

延伸阅读：无线水表

超声波冷热表产品特点：

传感器：作为超声波热量表的主要信号发生元件，采用进口压电陶瓷片，性能稳定，一致性好。确保超声波测温仪实现高精度测量。
温度传感器：采用PT1000高精度铂电阻，并配置精密测量电路，保证高精度温度测量。
自诊断功能：超声波测温仪稳定运行后，如遇通信异常、电源不足或人为破坏，系统将显示相应的故障代码，并自动保存数据。待故障排除后即可恢复。
远程传输和集中控制功能：配备M-BUS和485接口，可实现远程数据传输和集中控制。
外观精美，可四向任意方向悬挂，读数清晰，操作简便。
安装简便，具备防尘、防潮、防水、防拆卸和防破坏功能。

选择合适的型号

与其他类型的热量计相比，电磁式冷热计测量更加稳定可靠。液晶显示屏可同时显示累计热量、累计流量、瞬时热量、瞬时流量、进水温度、出水温度和温差等参数。

测量流量范围宽广，流速可在 0.3m/s 至 10m/s 范围内任意设定。内置可插拔 EPROM，可存储流量计配置参数以及流量和热量检测数据，断电后数据不会丢失。

电磁传感器可选聚四氟乙烯 (PTFE)（130℃）、聚全氟乙烯丙烯 F46（180℃）或耐高温硅氟橡胶（250℃）。

LCD屏幕上显示的参数单位如下：
瞬时流量可选显示单位：m³/h、m³/m、m³/s、L/h、L/m、L/s、G/h、G/m、G/s。
累计流量可选显示单位：m³、L、G等。
注：G为英制单位，即加仑。
温度单位为摄氏度（°C），热量单位为千焦（KJ）。
电磁式热量表标配RS485（MODBUSE协议），也可选配HART协议。

测量原理：

分体式电磁式热量表基于系统中流量传感器的流量信号和成对温度传感器检测到的供回水温度信号，通过计算水流经时间，计算并显示系统释放或吸收的热量。热量以累计形式显示，单位为千瓦时（kWh），大屏幕显示8位数字。

计算数学模型为：Q=qmΔhdt

其中：
Q—释放的热量：kJ；
qm—流经流量计的传热液体的质量：kg/s；
Δh—传热液体在换热回路中入口温度和出口温度对应的比焓之差：kJ/kg；
t—时间：s。
