夹装式超声波流量计是一种壁挂式超声波流量计，采用TGA时间差技术。TGA是一种能够以更高速度和精度测量过程时间的算法。
夹装式超声波流量计（型号：3000S）由主机和外置夹式传感器组成。只需将外置夹式传感器粘贴在管道表面，即可完成各种液体的流量测量。与传统流量计相比，它无需切断管道和流体，安装便捷快速，真正实现了无损安装。与其他厂商常用的TDC算法相比，TGA测量技术是一种速度更快、精度更高的过程时间测量算法。
夹装式 超声波流量计 参考价格：870.00 美元/台
Sino-Inst 提供多种超声波流量计，用于流量测量。如有任何疑问，请联系我们的销售工程师。
夹装式超声波流量计的特点
与传统流量计相比，LRF-3000S 超声波流量计除了具有现场安装灵活、响应速度快、低流量下测量能力强等优点外，还具有以下特点：
- 采用独立的高性能 FPGA 芯片，拥有 40 万个门阵列。测量速率可达每秒 300 次以上。与其他品牌相比，其抗气泡能力显著提升，可承受长达 5 秒的连续气泡干扰。
- 信号强度更高。对管道内壁的各种污垢、锈蚀和内衬具有更强的穿透力。
- 四行 LED 显示屏，操作简便。
- 传感器采用我们独特的制造工艺和匹配技术。零点范围可控制在 0.03m/s 以内。每对传感器之间的静态时间差小于 2 纳秒。这有效地保证了所测量时间差的真实性。
夹装式超声波流量计规格
| 性能规格 | |
| 流量范围 | 0 ~ ±12m /s (0~ 40ft /s) |
| 准确度 | 测量值的1.0% |
| 重复性 | 0.20% |
| 管道尺寸 | DN25~DN1200mm |
| 功能规格 | |
| 输出 | 模拟输出：4~20mA,，最大负载 750Ω. |
| 脉冲输出：0~10KHz | |
| 电源 | 10 ~ 36VDC 或 10~24VAC |
| 键盘 | 16 个按键（4×4）触摸按键 |
| 显示屏 | 240*128，4行液晶显示屏 |
| 温度 | 变送器：-14℉~140℉（-20℃~60℃） |
| 传感器：-40℉~176℉（-40℃~80℃，TT01，标准型） | |
| 传感器：-40℉~266℉（-40℃~130℃，TT03，高温型） | |
| 物理规格 | |
| 变送器 | PC+ABS, IP65 |
| 传感器 | 封装式设计，IP68防护等级 |
| 双屏蔽传感器电缆 | |
| 标准/最大电缆长度：30英尺/1000英尺（9米/300米） | |
| 包装尺寸 | 20*22*23.5cm, 3.0kg |
外置式夹式传感器：

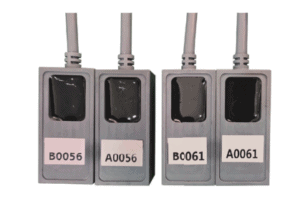

传感器灌封

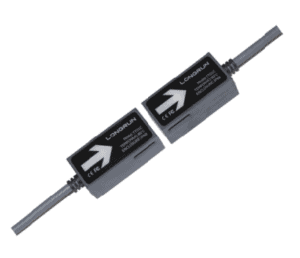

室温外部钳形传感器

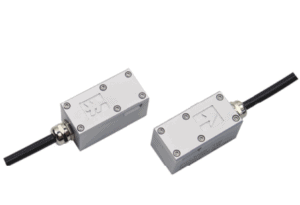

高温外夹式传感器
- 信号线与传感器一体成型，无需布线；
- 隐藏式管夹设计，安装后更稳固美观；
- 一对传感器可实现DN25-DN1200mm的测量范围，满足更大范围的管道直径应用；
- 防护等级IP68，可在水下工作，水不会渗入。
夹装式超声波流量计工作原理
夹装式超声波流量计采用时差法测量原理。它利用传感器发射的超声波在流体中传播。声波向下游传播的速度会增大，向后传播的速度会减小。在相同的传播距离下，声波的传播时间会不同。根据传播时间与被测流体速度之间的差异，即可测量流体速度。
流体在管道内不同位置的流速不同。管道中心的流速通常比靠近管壁的流速快。管道内流体的流速分布可以用流速横截面分布图来表示。
通过设置流量计并考虑流速横截面分布图，可以计算出平均流速。然后，根据管道的横截面积，即可得到流体的体积流量。
注解：
V 测量流体速度
M 超声波反射次数
D 管道直径
θ 超声波信号与流体之间的夹角
T up 下游传感器向上游传感器发送信号的时间
T down 从上游传感器到下游传感器的传输时间
ΔT = T up – T down

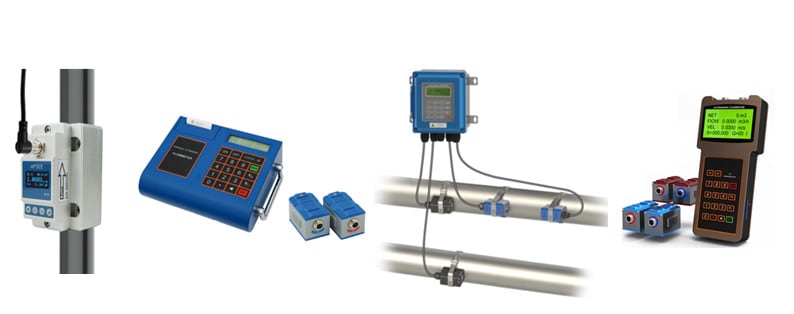

夹装式水流量计
夹装式水流量计是指将超声波流量计传感器夹在管道外部来测量水流量。这种传感器是非侵入式的。当然，根据实际测量需求，它可以是固定式的，也可以是便携式的。
那么，为什么我们要使用夹装式超声波流量计来测量水流量呢？
用于测量水流量的 流量计 有很多种。常见的有：V型锥流量计、电磁流量计、金属转子流量计、涡街流量计、液力涡轮流量计、超声波 明渠流量计等等。
用于测量水流量的流量计有很多种。常见的有：V型锥流量计、电磁流量计、金属转子流量计、涡街流量计、液力涡轮流量计、超声波明渠流量计等等。
用于水流量测量的夹装式水流量计的优势：
- 外部夹装式安装，不会损坏管道，安装简便。
- 可方便地测量超小型和超大型管道，最小可至Φ9.5，最大可至DN6000。
- 电磁流量计用于测量电导率大于5μS/cm的导电液体的体积流量。而电导率小于5μS/cm的其他水流量，例如超纯水，则可使用 超声波夹装式水流量计进行测量。
- 对于纯水、饮用水等，保持清洁卫生至关重要。如果使用涡轮流量计和孔板流量计等接触式流量计，则对材质有严格要求，至少需要316不锈钢材质。这样一来，接触式流量计的成本将非常高。
了解更多：非侵入式超声波液位传感器工作原理
便携式夹装式超声波流量计
便携式超声波流量计采用非侵入式传感器测量液体流量，安装过程极其简便。测量过程中无需破坏管道，也无需停产。传感器与被测介质无接触。电池供电，体积小巧，重量轻，便于携带。真正实现了移动式流量测量和在线检测，这才是便携式超声波流量计的真正意义。
手持式超声波流量计已成功应用于各行业的测量工作中。测量范围为20-6000毫米（0.5-20英寸）。采用非接触式测量方法，操作灵活，便于携带。可测量导电或非导电、腐蚀性或非腐蚀性液体。可测量的流体种类繁多，包括水、纯水、污水、海水、化学液体、河水、燃油等。
Sino-Inst 生产夹装式超声波流量计。该流量计可测量DN 25-1200mm范围内的单一导声液体介质，包括水、海水、油和浆料等。
Sino-Inst 生产的夹装式超声波流量计，中国制造，品质优良，价格实惠。我们的流量测量仪器广泛应用于中国、印度、巴基斯坦、美国等国家。
