用于水位监测和水位控制的冷却塔液位传感器

冷却塔液位传感器是一种用于测量冷却塔水位的液位计。冷却塔液位传感器是冷却塔冷却功能的重要组成部分。冷却塔液位控制系统主要用于控制冷却塔内的冷却水水位，使其始终保持在合理范围内。同时，该系统还能实现液位实时监测和异常报警功能，确保不会因水位异常导致空压机高温故障或损坏。

询价

冷却塔水池

冷却塔是一种热交换系统，它使空气和水直接接触，从而降低水温。

为了实现这一目的，水被持续泵送到塔顶。水流经一系列挡板，与空气混合，然后收集在塔下方的水池或塔旁的集水槽中。由于热量和水分通过蒸发从塔中散失，因此必须定期向系统中补充水。

冷却塔的尺寸多种多样，从屋顶系统到建筑物大小甚至更大的都有。典型的冷却塔水池是开放式的，深度为 4 英尺或更浅。它由玻璃纤维、金属或混凝土制成。其容量足以容纳系统中所有的水。

冷却塔有两个基本的控制系统，一个用于向水池加水，另一个用于控制水循环系统的开启或关闭。该应用的主要要求是监测液位、自动向水池加水并防止系统干涸。

目前，冷却塔通常采用填料塔。如果塔内液位过高，很容易导致：

1. 冷却塔的脱水效果不佳；
2. 系统压力波动增大；
3. 塔内的瓷环容易破裂；
4. 增加每个出水口的工作负荷。

冷却塔水位监测与控制系统

如果现在新建一座冷却塔，需要建立一套 水位监测 和控制系统。可以考虑以下设计要点。这些建议均基于我们中仪公司多年来在液位测量服务方面的经验。

• 确定目标和需求：
  • 您只需要监测液位，还是也需要控制液位？
  • 您对液位精度有什么要求？
  • 是否有特殊的温度、压力或流体特性要求？
• 选择合适的冷却塔液位传感器：
  • 根据上述讨论，您可以选择超声波、静压或电容式传感器，因为它们适用于多种应用场景，并可提供连续的液位测量。我们将在下文详细讨论这些技术。
• 安装位置：
  • 确保传感器安装在最佳位置，以准确测量整个液位范围。
• 输出和通信：
  • 选择具有标准输出（例如 4-20 mA）的传感器，以便轻松集成到现有控制系统中。
  • 考虑使用 Modbus 或 HART 等现代通信协议，以便进行远程访问和调试。
• 液位控制：
  • 如果需要进行液位控制，您可以选择使用电磁阀或水泵来增加或减少液体。
  • 控制器可以根据设定点自动开启或关闭这些设备，确保液位保持在所需的范围内。
• 安全和报警：
  • 设置高低液位报警，以防止系统过载或干涸。
  • 考虑使用冗余系统，以确保在主系统发生故障时仍能进行备用液位测量。
• 系统验证和校准：
  • 系统启动后，进行全范围的液位测量，以确保所有组件正常运行。
  • 定期校准传感器，以确保测量精度。
• 维护和监控：
  • 定期检查所有设备，确保没有磨损或损坏。
  • 考虑使用远程监控系统，以便从任何位置查看液位和系统状态。

希望这份方案能为您的冷却塔液位监测和控制系统提供一个良好的起点。如果您有任何具体问题或需要进一步的指导，请随时与我们联系！

冷却塔液位传感器技术

好的。现在您已经了解了冷却塔的各项参数，包括：压力、温度、液位范围、安装位置和安装尺寸等。接下来，您可以开始选择合适的冷却塔液位传感器了。

根据我们 Sino-Inst 的经验，以下是一些推荐的液位测量技术，可用于冷却塔的水位测量。

当然，如果您想购买最佳的冷却塔液位传感器，则必须根据实际的冷却塔参数进行选择。

如果您不知道如何选择，请将参数提供给我们的Sino-Inst销售工程师。我们将为您提供选型方案和报价。

以下是Sino-Inst公司提供的常用冷却塔液位传感器。

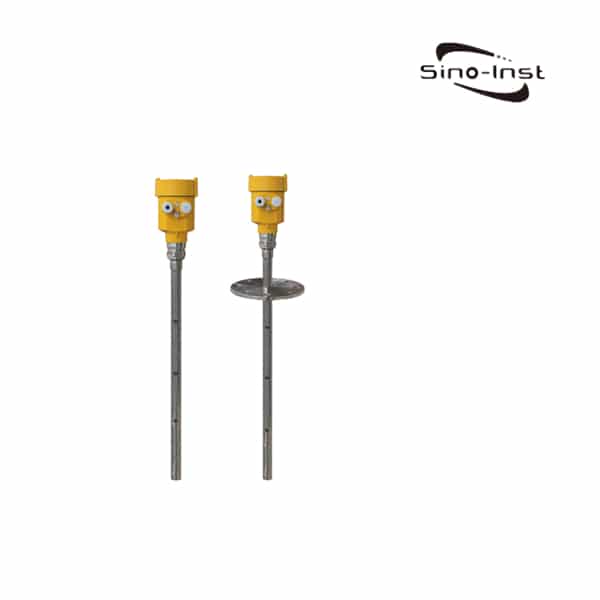

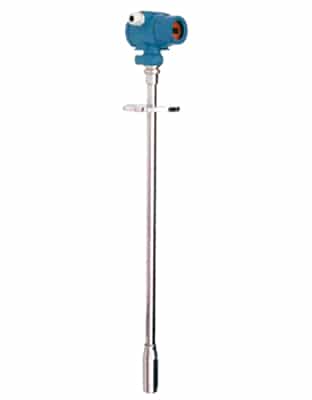

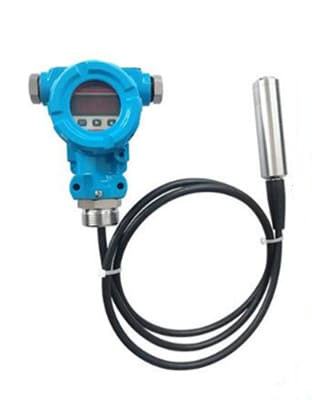

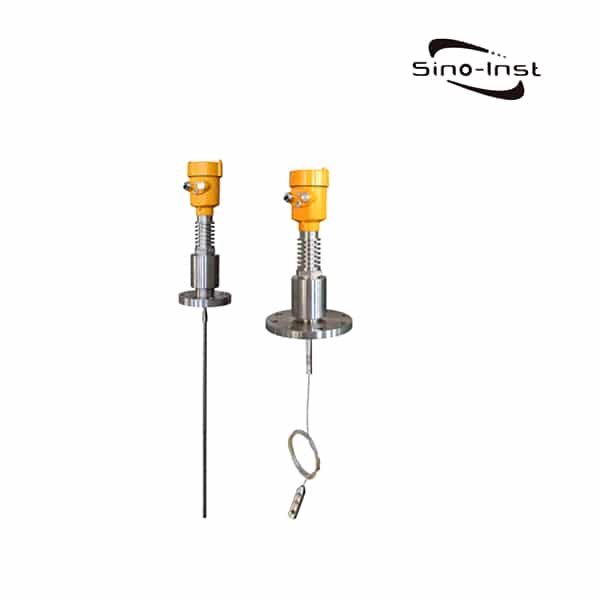

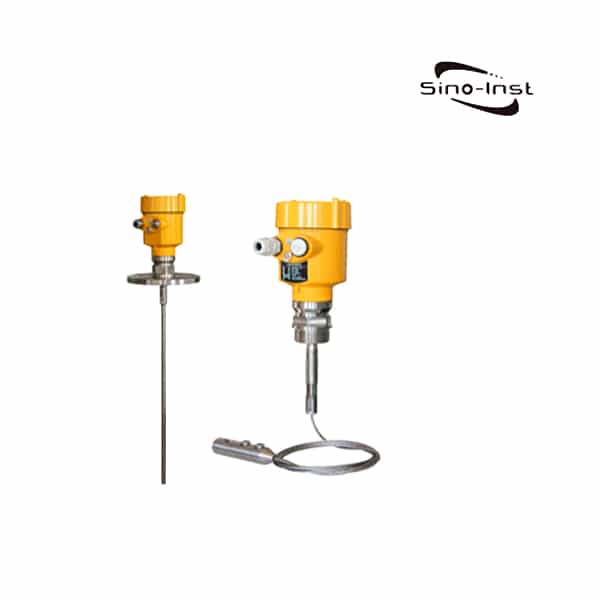

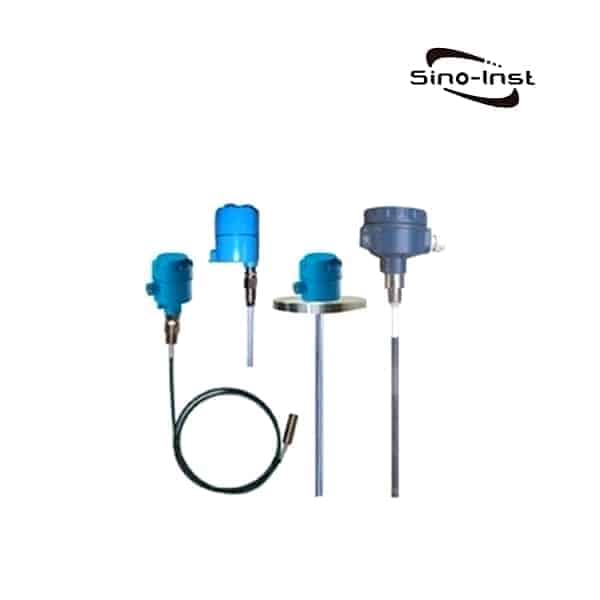

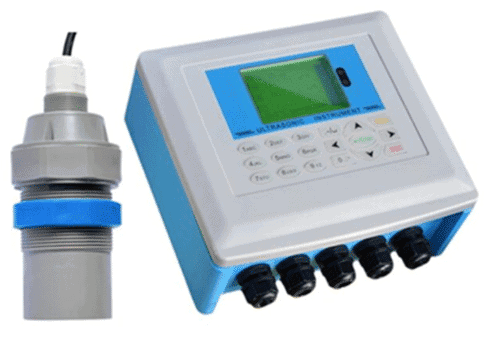

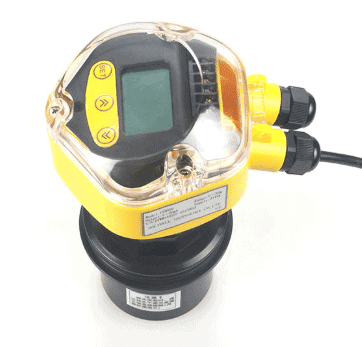

特色冷却塔液位传感器

实施冷却塔液位控制

选择合适的冷却塔液位传感器后，我们需要设置冷却塔水位控制系统。

冷却塔水位控制是确保冷却塔稳定运行的关键环节。正确的水位既能保证冷却效率，又能避免因缺水导致设备停机。以下是关于如何实现冷却塔水位控制的介绍和指导：

连接和控制设备：

冷却塔液位传感器通常输出4-20 mA电流信号，可连接到本地控制器或中央控制系统。这些控制设备可以是PLC、SCADA、DCS或独立的液位控制器。只要设备能够接收4-20 mA电流信号，任何控制设备都可以使用。

配置操作范围：

控制器的操作范围需要根据冷却塔液位传感器的测量范围进行编程。此外，还需要考虑传感器的4 mA设定点通常高于空箱状态。正确配置控制器的操作范围和工程单位后，即可将其应用于泵、阀门或报警自动化系统的继电器设定点。

关键控制点：

主要的控制任务是确保在水因蒸发而减少之前及时向冷却塔注水。这可以避免因缺水导致工艺中断。通常，这是通过阀门实现的。注水过程应在低水位开始，在高水位停止。

设置报警点：

• 应在开阀设定点下方设置低液位报警或停机设定点，以确保在低液位达到该点之前开始注水。
• 出于安全考虑，建议除了主控制系统外，还使用独立的超高液位报警或安全停机系统。
• 同样，为了保护工艺流程，建议使用独立的低液位报警或安全停机系统。

上述提到的PLC、SCADA、DCS或独立液位控制器需要由专业供应商提供。如果您没有这些系统但想要实现控制，可以使用Sino-Inst提供的液位记录仪。

T710系列超薄无纸记录仪采用新型大规模集成电路，可实现输入、输出、电源和信号的可靠保护和强大的抗干扰能力。该记录仪可实现八通道通用信号输入（可配置和可选输入包括标准电压、标准电流、热电偶、热电阻和毫伏信号），并配备四通道报警输出和一个馈电输出。它具有RS485通信端口、以太网端口、微型打印机端口、USB设备端口和SD卡插槽。该记录仪拥有强大的显示功能。

报警输出：通过继电器常开触点输出；触点容量：1A/250VAC 和 1A/24VDC（阻性负载）（注意：如果负载超过继电器触点容量，请勿直接连接负载。）

电源输出：DC24V±10%，负载电流：≤100mA

通信输出： RS485 通信端口：波特率范围：2400 – 19200bps（可设置）；采用标准 MODBUS RTU 通信协议。RS485 端口通信距离为 1 公里。以太网通信端口：通信速度：10/100M，自动。

更多液位测量解决方案

冷却塔水位控制是确保设备稳定高效运行的核心。通过对冷却塔水位进行精确测量、报警和控制，我们可以最大限度地提高冷却塔的效率和安全性。希望以上指导能为您提供宝贵的帮助，确保您的冷却塔系统以最佳状态运行。

在Sino-Inst，我们不仅专注于液位测量。我们还提供种类繁多的仪器，专用于冷凝水流量测量、压力测量和温度测量。凭借多年的行业经验，我们是一家经验丰富的制造商和供应商，深谙这些仪器的技术细节。我们的专业知识是我们的优势所在。

在Sino-Inst，我们致力于满足客户的定制需求，确保您获得最适合您需求的解决方案。立即联系我们，让我们携手共创成功。
