什么是数字图表记录仪？
工业数字图表记录仪是指一种用于远程显示和计数工业领域压力、温度、流量、液位等信号的电子仪器。

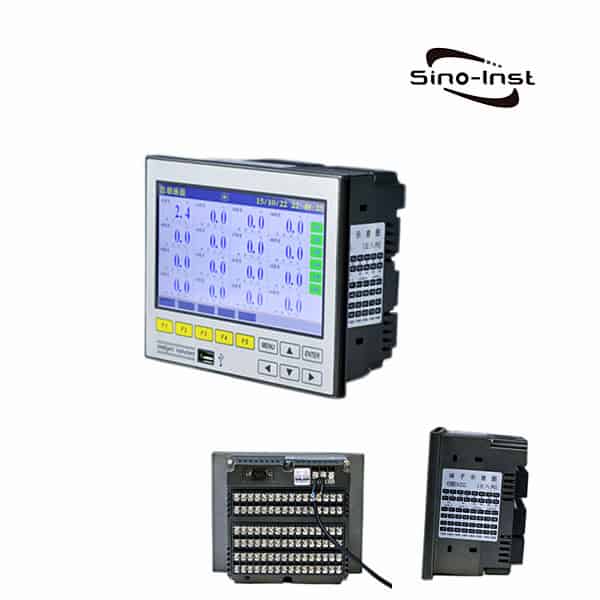

数字图表记录仪以时间为基准，将采集到的数据/计算结果记录在仪器的内部存储系统中。它无需任何常用的记录设备，例如纸笔。Sino-Inst 提供最多可达64通道的省时无纸化图表记录仪。
仪器中存储的数据经计算和模拟后显示在液晶显示屏上。常用的液晶显示屏应用广泛。液晶显示屏可以显示数字、柱状图、曲线图、报警列表等信息。
无纸化记录仪采集的常用数据包括：温度、压力、流量、液位、电压、电流、湿度、频率、振动、速度等。
常用工业数字图表记录仪：
压力记录仪、流量记录仪、速度记录仪、温度记录仪、湿度记录仪、液位记录仪、水平记录仪、功率记录仪、F0值记录仪。
数字图表记录仪有哪些功能？
无纸记录仪是一种能够通过变送器将温度和压力信号转换为电流、电压、热电偶、热阻 等信号，并记录和处理数据的仪器。
通常，它具有报警输出、模拟输出、配电输出和通信等功能。
无纸记录仪可以通过RS485、RS232通信、CF卡传输以及PC连接等方式与打印机或U盘连接。
了解更多：常用压力单位
数字图表记录仪信号类型
| 输入类型 | 范围 | 测量范围 | 精度 |
| DVC | 0~20mV | -9999~19999 | 0.20% |
| 0~100mV | -9999~19999 | -0.5V~+5.500V | 0.20% |
| 0~5V | -9999~19999 | -0.5V~+5.500V | 0.20% |
| 1~5V | -9999~19999 | -0.5V~+5.500V | 0.20% |
| DCI | 0~100mA | -9999~19999 | 0.20% |
| 4~20mA | -9999~19999 | -0.5V~+5.500V | 0.20% |
| TC | S | -50.0~100.0℃ | 3.7℃ |
| 100.0~1768.0℃ | 2℃ | To be determined | 2℃ |
| B | 0~1820.0℃ | ±（0.05%rdg+0.5℃） | 2℃ |
| K | -50.0~1372.0℃ | ±（0.05%rdg+0.5℃） | 2℃ |
| E | -50.0~1000.0℃ | ±（0.05%rdg+0.5℃） | 2℃ |
| J | -50.0~1200.0℃ | ±（0.05%rdg+0.5℃） | 2℃ |
| T | -199.90~320.00℃ | ±（0.05%rdg+0.5℃） | 2℃ |
| Wer3-25 | 0.0~2300.0℃ | ±（0.05%rdg+0.5℃） | 5℃ |
| RTD | Pt100 | 200.0~850.0℃ | 1℃ |
| Cu50 | -50.00~150.00℃ | ±（0.05%rdg+0.5℃） | 1℃ |
| 阻力 | 0~350 | -9999~19999 | 1℃ |
| 频率 | 0－10KHZ | 0~19999 | 1℃ |
用于压力测试的数字图表记录仪

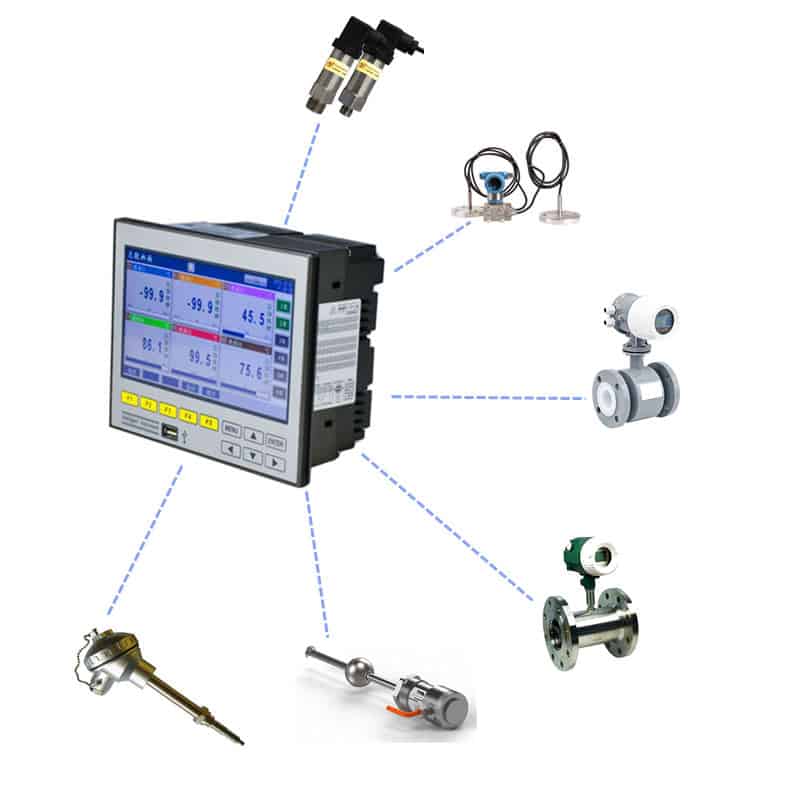

无纸记录仪的输入信号均为“通用”全开关信号，可输入标准模拟信号，例如 4~20mA、1~5V、0~20mA、0~5V、0~10V 等。通常，压力变送器的输出信号为 4~20mA 的无源信号。只要记录仪具备 24V 电源输入功能，按照接线图正确接线设置参数后即可显示数据。
阅读更多：无纸化录音机工作原理
您可能感兴趣：
Sino-Inst 提供十余款用于工业数据记录和分析的数字图表记录仪。数字图表记录仪海关编码：9031809090。
该产品广泛应用于水电、自来水、石油、化工、机械、液压等行业，用于 现场测量、显示和控制流体介质的压力。
我们提供多种温度记录仪，包括免费样品和付费样品。
Sino-Inst 是一家全球知名的无纸记录仪供应商和制造商，总部位于中国。
