2150 双量程静态扭矩传感器 | 法兰对法兰

2150 Dual Range Static Torque Sensor Flange to Flange

2150型双量程静态扭矩传感器又称大量程和小量程扭矩传感器，可测量大、小两种量程的静态扭矩。其一端采用键槽法兰连接，另一端采用法兰连接，适用于测量大、小两种静态扭矩。双量程静态扭矩传感器也称为电机扭矩传感器、机械扭矩传感器或扭矩测试仪扭矩传感器。

2150型双量程静态扭矩传感器特点

该电阻应变式传感器是一款集成了精密元件和集成电路的一体化产品，具有高精度和稳定性。
测量范围：0-20-5000N·m可选
可测量正负两个方向的扭矩
一端为键槽式法兰连接，另一端为法兰连接
适用于测量大小双量程静态扭矩

技术参数

参数	技术指标
量程	0-20,100,1000,5000Nm
灵敏度	1.5±10% mV / V
零点输出	±2% F.S.
非线性	±0.1，0.3% F.S.
滞后	≤±0.05% F.S.
重复性	≤±0.05% F.S
蠕变	≤±0.03% F.S/30min
温度灵敏度漂移	0.03% F.S. / 10℃
零点温度漂移	0.03% F.S. / 10℃
输入电阻	750±10Ω
输出电阻	700±5Ω
绝缘电阻	≥5000MΩ/ 100VDC
激励电压	10-15VDC
温度补偿范围	-10 ~ 60℃
工作温度范围	-20 ~ 65℃
安全过载	150% F.S.
极限过载	200% F.S.
电缆尺寸	Ø5.2×3m
电气连接	红/E+，黑/E-，绿/S+，白/S-
材质	不锈钢或合金钢

尺寸

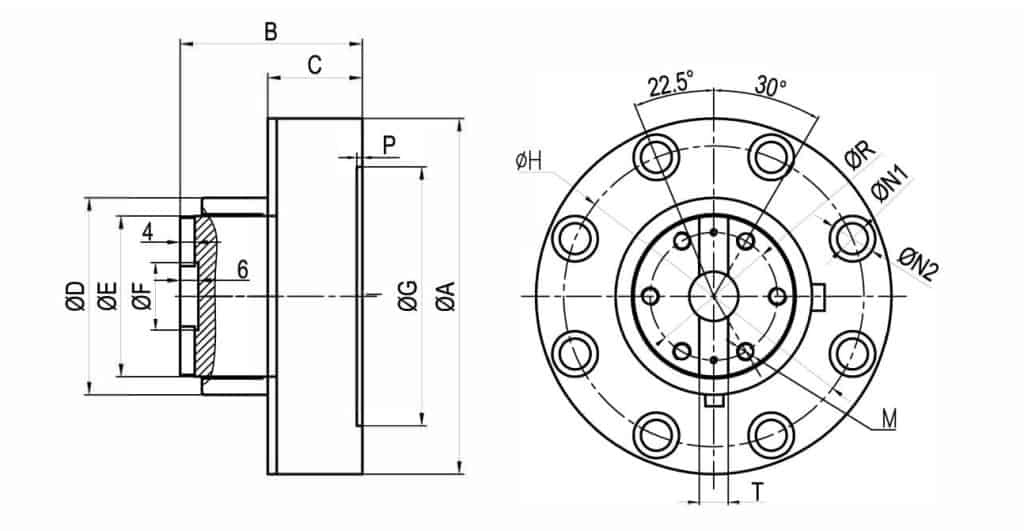

2150 Dual Range Static Torque Sensor Dimensions

型号	小量程 Nm	大量程 Nm	φA	φD	φE	φF	φG	B	C	P	φR	φH	φN1	φN2	T	M
2150	20	500	158	98	78	27	120	74	40	3	60	138	8-φ11	8-φ17	10	3-M10 Deep 18
2151	30	1000	158	98	78	27	120	74	40	3	60	138	8-φ11	8-φ17	10	3-M10 Deep 18
2152	100	3000	195	108	89	37	142	100	52	3	70	165	8-φ17	8-φ25	16	6-M10 Deep 18
2153	150	4000	195	108	89	37	142	100	52	3	70	165	8-φ17	8-φ25	16	6-M10 Deep 18

了解更多关于 2150 双量程静态扭矩传感器 | 法兰对法兰连接的信息

传统的扭矩传感器只有单量程。进行小扭矩测试时，测试误差会远大于仪器校准误差，导致测试结果没有参考值。

为了解决这个问题，扭矩传感器制造商将大量程扭矩传感器硬件分为双量程设计。当电机测试系统进行小扭矩测试时，切换到小量程模式。这样做的好处是可以提高测试精度。

额定范围的定义：在标明的参数范围内。传感器设计用于测量扭矩值的上限。

测量范围：例如，额定范围为 10Nm 的传感器的测量范围为 0~10 Nm。额定范围为 20Nm 的传感器的测量范围为 0~20Nm。

精度等级：相对精度基于额定范围。对于同类型的传感器，相对精度通常相同。例如，对于精度为 0.2% 的传感器，50Nm 和 100Nm 的量程精度均为 0.2%。

精度：精度可以理解为：精度 = 精度等级 × 额定范围。由此可见，对于同一传感器，量程越小，精度越高。使用量程分别为 100Nm 和 50Nm 的同类型静态扭矩测量传感器测量 20Nm 的扭矩。量程为 50Nm 的传感器比量程为 100Nm 的传感器精度更高。

使用寿命：使用量程分别为 100Nm 和 50Nm 的同类型扭矩传感器测量 50Nm 的扭矩。50Nm 扭矩传感器可视为满载工作状态。100Nm 扭矩传感器并非满载工作状态。因此，100Nm 扭矩传感器的使用寿命比 50Nm 扭矩传感器更长。

如果您在我们的 2150 双量程静态扭矩传感器 | 法兰对法兰产品中找不到您问题的答案，您可以随时联系我们，我们将尽快与您联系。

更多精选扭矩传感器出售

11A Static Torque Sensor Flange-to-Shaft Mount — 11A 静态扭矩传感器法兰-轴安装

98 Flange-to-Flange Reaction Static Torque Sensor — 98 法兰间反作用静态扭矩传感器

17 Reaction Torque Sensor - Keyed Shaft — 17 反作用扭矩传感器 – 键槽轴

22 Static Torque Transducer with Internal Square-Flange Connection — 22 带内部方形法兰连接的静态扭矩传感器

12 Reaction Torque Sensor for Micro Range — 12 微量范围反作用扭矩传感器

120 Reaction Torque Sensor for Torque Wrench-Motor-Engine — 120 扭矩扳手-电机-发动机用反作用扭矩传感器

1050A Series Dynamic Torque Transducer — 1050A系列动态扭矩传感器

1050C Dynamic Micro Torque Sensor-10 Nm — 1050C 动态微型扭矩传感器-10 Nm

1050D Dynamic Torque Sensor for Dynamic Micro Torque Measurement — 1050D 动态扭矩传感器，用于动态微扭矩测量 – 5Nm

1050E Dynamic Micro Torque Sensor 0-0.1-5N.m — 1050E 动态微型扭矩传感器 0-0.1-5N.m

Sino-Inst 是一家专业生产2150型双量程静态扭矩传感器（法兰对法兰连接）的制造商。我们提供超过5种型号的双量程静态扭矩传感器。

双量程静态扭矩传感器又称大量程和小量程扭矩传感器，可同时测量大、小两种不同量程的静态扭矩。

静态扭矩传感器又称反作用扭矩传感器或扭矩转换器，主要用于静态扭矩测量。该传感器两端均采用键槽连接，适用于静态扭矩测量。

Sino-Inst 生产的双量程静态扭矩传感器，中国制造，品质优良，价格实惠。我们的双量程静态扭矩传感器广泛应用于中国、印度、巴基斯坦、美国等国家和地区。

Sino-Inst 拥有一支训练有素的团队，能够确保满足每一位客户的需求。如果您在产品需求方面需要任何帮助，无论是双量程静态扭矩传感器、液位传感器还是其他设备，请致电我们。
