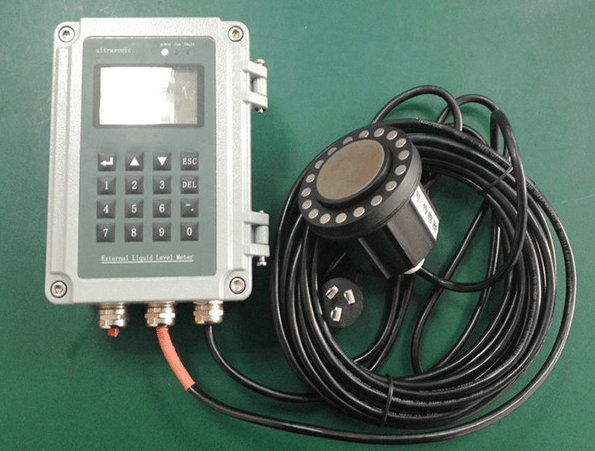

外置式超声波液位传感器

外置超声波液位传感器是测量各种工业储罐液位和物料液位的首选。

这款智能超声波液位传感器在测量时将超声波探头直接安装在罐底，无需开孔，安装简便，不影响现场生产。它可测量高温高压密封容器中的各种有毒物质和纯液体。该仪器采用防爆设计，满足防爆要求。可通过GPRS和Wi-Fi实现物联网功能。

外置式超声波液位传感器的特点

• 探头外置，无需在被测容器上开孔，真正实现 非接触式测量。
• 适用于精确测量各种密闭容器中有毒、挥发性、易燃、易爆和强腐蚀性液体介质的液位。
• 仪器无机械运动部件，使用寿命长，无腐蚀、无污染，应用范围广。
• 仪器内置ASIC（智能超声波专用硬件集成电路），使其体积小巧，测量结果稳定可靠。适用于各种待测液体和容器，无需复杂的现场校准，安装简便。
• 仪器内置多种校准功能，如自动温度校正和自动固定距离校准，测量结果更加准确可靠。
• 仪器功能齐全，具有RS485输出、4-20mA输出和开关输出。
• 多种供电方式可选
• 备份和恢复配置参数
• 模拟输出可任意调节
• 具备数字滤波和回声识别功能
• 可手动设置固定干扰滤波功能
• 支持蓝牙、GPRS 通信、GPS 卫星定位等（需另行购买）
• 支持自定义串口数据格式
• 支持自定义主显示界面
• 支持 MiniSD 卡数据采集（需另行购买）

延伸阅读：《超声波液位测量的奥秘》

外置超声波液位传感器技术参数

延伸阅读：超声波液位变送器指南

应用行业：

1. 制药行业：管道和储罐等反应液的液位控制。
2. 石油化工行业：输油管道、储罐内部液位控制等。
3. 食品行业：酿造、饮料、乳制品生产、储罐、管道等液位检测和监测项目。

了解更多：用于储罐液位测量的7种液位传感器

应用条件：

介质纯度

液体中不能充满大量气泡。液体中不能悬浮大量固体颗粒，例如晶体。容器底部不能沉积大量沙粒和沉淀物。

介质粘度

当动态粘度小于 10 mPaS 时，可以正常测量。当 10 mPaS < 动态粘度 < 30 mPaS 时，仪器的测量范围可能会缩小。当动态粘度 > 30 mPaS 时，无法测量。

注意：粘度随温度升高而降低，大多数高粘度液体受温度的影响更大。因此，在测量粘性液体时，要注意液体温度的影响。

被测容器

1. 材质：安装测量探头的容器壁必须由能够良好传输信号的硬质材料制成。例如：碳钢、不锈钢、各种硬质金属、玻璃钢、硬质塑料、陶瓷、玻璃、硬质橡胶等材料或其复合材料。如果测量探头安装位置的容器壁为多层材料，则各层之间应紧密贴合，无气泡或气层。容器壁内外表面应平整。例如：硫化硬橡胶内衬、不锈钢内衬、钛合金内衬等。
2. 壁厚：1-100mm
3. 罐体类型：球形罐、卧式罐、立式罐等。

探头安装要求：

1. 对于铁质容器，可在探头工作端涂抹硅脂，并用磁性吸盘直接吸附在容器底部；如果容器外壳为玻璃或其他材质，可使用胶水固定探头，或使用支架固定探头。探头尖端必须与被测距离在同一直线上。
2. 探头正上方不得有线圈等障碍物；
3. 远离容器底部的液体入口，避免液体剧烈流动影响测量；
4. 远离容器顶部液体入口下方，避免液体入口及液位剧烈波动影响测量；
5. 高于液体出口或污水出口，避免容器底部长期沉积物影响测量。如无法满足上述条件，应采取措施定期清理容器底部。
6. 当液位测量头采用磁吸或焊接/粘接方式安装时，其在容器壁上的安装面尺寸不应小于Ф80的圆弧面，表面粗糙度应达到1.6，倾斜角度应小于3°（旁通管除外）。

• 技术
• 应用
• 常见问题

什么是外置式超声波液位传感器？

超声波液位计是一种集超声波、电子元件和软件于一体的高科技产品。其各项指标均达到世界同类产品的先进水平，是各种工业场所测量液位和物料液位的首选仪器。

外置超声波液位传感器的工作原理是什么？

将超声波探头直接安装在被测容器外壁下方。无需开孔，安装简便，不影响现场生产。它能够精确测量高温高压密封容器中各种有毒物质和各种纯液体的液位。该仪器内置ASIC（智能超声波专用硬件集成电路），使其体积小巧，测量结果稳定可靠，适用于各种液体和容器的测试。现场安装简便，无需复杂的现场校准。

该仪器内置多种校准功能，例如自动温度校正和自动固定距离校准，使测量结果更加准确可靠。可通过GPRS和Wi-Fi实现物联网功能。

如何安装外置式超声波液位传感器？

探头外置安装，无需在被测容器上开孔，真正实现非接触式测量。适用于精确测量各种密闭容器中有毒、挥发性、易燃、易爆、高压、强腐蚀性等液体介质的液位。该仪器无机械运动部件，使用寿命长，无腐蚀、无污染，应用范围广。

有哪些优势？

1. 安全：无需阀门、连接管、接头，无泄漏，不与罐内液体和气体接触，非常安全，尤其适用于测量有毒、腐蚀性、高压、易燃、挥发性及易泄漏液体。
2. 卫生：在酿造、饮料、牛奶生产、储罐、管道等场所进行液位检测和监测时，不会与液体接触造成污染。
3. 安装维护便捷：安装维护过程中无需开火或清洗罐体，不会影响生产。

阅读更多：指南：非接触式超声波液位变送器

使用外置式超声波液位传感器测量液位时，将超声波探头直接安装在被测容器的外壁（底部）下方。无需开孔，安装简便，不影响现场生产。可用于 高温高压 密闭容器中各种有毒物质的处理，并可精确测量纯液体的液位。

外置式超声波液位传感器采用防爆设计，满足防爆要求。探头外置安装，无需在被测容器上开孔，实现真正的非接触式测量，适用于各种密闭容器中有毒、挥发性、易燃、易爆、高压、强腐蚀性等液体介质的精确液位测量。

外置式超声波液位传感器无机械运动部件，使用寿命长。无腐蚀、无污染，应用范围广。了解更多 超声波液位传感器五大应用

在设计工作中，我们根据每个项目的具体情况制定了合理优化的外置式超声波液位传感器选型方案。从生产和应用情况来看，效果非常好。

1.丁二烯的现场应用

在橡胶工程中，需要测量球形储罐内丁二烯的液位。丁二烯易发生自聚反应生成高分子聚合物，因此普通液位计的选择受到限制。根据《储罐区自动化系统设计规范》的要求，“每个压力储罐应配备两套独立且不同类型的液位测量仪器”。如果本项目选用传统的接触式液位计，丁二烯位于检测口的盲区，自聚的可能性非常大，因此应优先选择非接触式液位计。最终，在储罐顶部安装了一套非接触式 雷达液位 计，在储罐底部安装了一套外置式超声波液位传感器。现场应用后发现，外置式超声波液位计测量准确，效果良好。

2.液氨的现场应用

在某液氨球形储罐的设计中，外置超声波液位传感器也具有良好的应用前景。储罐内的液氨 是一种无色、有刺激性气味且有毒的液体，并具有一定的腐蚀性。由于液氨的密度受温度影响较大，差压式液位计不适用于本项目，最终采用外置超声波液位计进行检测。

3.高压储罐现场应用

某高压加氢装置中，由于高压储罐上原有液位计参数不稳定，业主希望加装一个液位计进行对比。然而，现场高压容器安装空间狭小，且不具备重新开工的条件。经协商，最终决定采用外置超声波液位计。该方案不仅避免了因设备停机造成的经济损失，还避免了新建压力容器增加泄漏点的安全隐患，安装简便，准确可靠，可谓一举三得。

4.用于油/燃料液位测量的超声波传感器

外置式超声波液位传感器采用防爆设计，满足防爆要求。探头外置安装，无需在被测容器上开孔，实现真正的非接触式测量，适用于各种密闭容器中有毒、易挥发、易燃、易爆、高压、强腐蚀性等液体介质的精确液位测量。因此，外置式超声波液位传感器是柴油、汽油及其他油罐的最佳液位测量传感器。了解更多 柴油液位传感器类型

5. 其他应用领域

在介电常数较低的情况下，例如液化气（介电常数<1.9）或液面气泡较多，其他雷达液位计不适用时，外置超声波液位传感器可以很好地替代雷达液位计；对于某些高腐蚀性酸碱储罐，例如液氯储罐，外置超声波液位传感器也非常适用。

外置超声波液位传感器的常用适用介质包括液氯、液化气、液氨、乙烯、丁二烯、汽油、柴油、苯、液溴、盐酸、氢氧化钠、硝酸、甲醇、氯乙烯、氢氟酸、乙二醇、丙烷、石脑油、环氧乙烷和二甲醚。

延伸阅读：柴油罐超声波液位传感器

外部超声波液位传感器可以检测水位吗？

超声波液位传感器可用于测量水位。其工作原理是利用超声波反射。通过测量超声波液位计发出的声波与液面接触后反射回来的时间长短，即可测量液位高度。
液位传感器广泛应用于各种需要监测液位的场所。例如，污水处理池的液位、水箱的液位、河道的液位等等。

什么是超声波液位传感器？

超声波液位传感器是一种用于测量液体高度、罐体高度和物料位置的监测仪器。

超声波液位传感器可采用两线制、三线制或四线制技术。

两线制：电源和信号输出共用一个电路。
三线制：电源电路和信号输出电路相互独立。使用24V直流电源时，可使用三芯电缆，电源负极和信号输出负极共用一根线芯。
四线制：使用220V交流电源时，或者使用24V直流电源时，如果要求电源电路和信号输出电路完全隔离，则应使用四芯电缆。
直流或交流电源，4~20mA ADC，高低电平开关输出。

更多关于 超声波液位传感技术

液位传感器有哪些类型？

Sino-Inst 提供7种主要的 液位变送器，用于水位指示。每种变送器的工作原理不同，因此适用于不同的工艺流程。

• 电容式液位变送器
• 静压式液位变送器
• 磁性液位变送器
• 雷达液位变送器
• 超声波液位变送器
• 导波微波液位变送器
• 液体液位变送器

了解更多：防爆超声波液位传感器的工作原理

相关产品和技术

更多液位测量解决方案

了解更多：液体应用超声波液位传感器

Sino-Inst 提供十余种用于液位测量的外置超声波液位传感器和变送器。其中约 50% 为液位计，40% 为液位开关。

我们提供多种外置超声波液位传感器和变送器供您选择，包括免费样品和付费样品。

Sino-Inst 是一家全球知名的外置超声波液位传感器和变送器供应商和制造商，总部位于中国。
