流量计直管段长度要求指南

流量计直管段要求是流量测量中的基本规则。这些要求确保流量计（用于测量流经其的液体或气体量的设备）能够准确工作。常用流量计的安装都需要上游和下游的直管段，例如涡轮流量计、电磁流量计、涡街流量计、孔板流量计等。
简而言之，这些要求确保流体平稳流动，最大限度地减少可能导致读数偏差的干扰。遵守这些准则至关重要，因为它可以保证测量结果的准确性，从而使各行业能够高效安全地运行。

询价

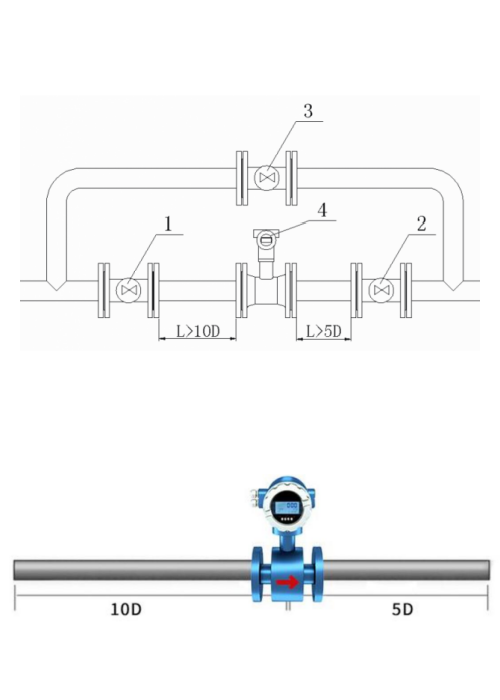

Flow Meter Straight Length Requirements Guide

我不确定您的情况如何，但对我来说，我的第一个问题是：有没有安装时不需要直管段的流量计？

答案是肯定的。据我所知，齿轮流量计(椭圆齿轮流量计和圆齿轮流量计) 和 科里奥利质量流量计 都不需要安装直管段。

因此，如果您的安装条件有限，您可以考虑这两种不需要直管段的流量计。

此外，如果您知道其他类型的流量计在安装时也不需要直管段，请留言告知。

不同类型的流量计及其所需的直管段长度

流量计类型	一般要求
孔板流量计：	上游直管段长度不得小于管道直径的5至80倍，下游直管段长度不得小于管道直径的2至8倍；
质量流量计：	无要求；
喷嘴流量计：	上游直管段长度不得小于管道直径的5至80倍，下游直管段长度不得小于管道直径的4倍；
文丘里管、弯管、楔形管：	上游直管段长度不应小于管径的5至30倍，下游直管段长度不应小于管径的4倍；
均压管流量计：	上游直管段长度不小于管径的3至25倍，下游直管段长度不小于管径的2至4倍；
转子流量计：	上游直管段长度不小于管径的0至5倍，下游无要求；
靶式流量计：	上游直管段长度不小于管径的5倍，下游直管段长度不小于管径的3倍；

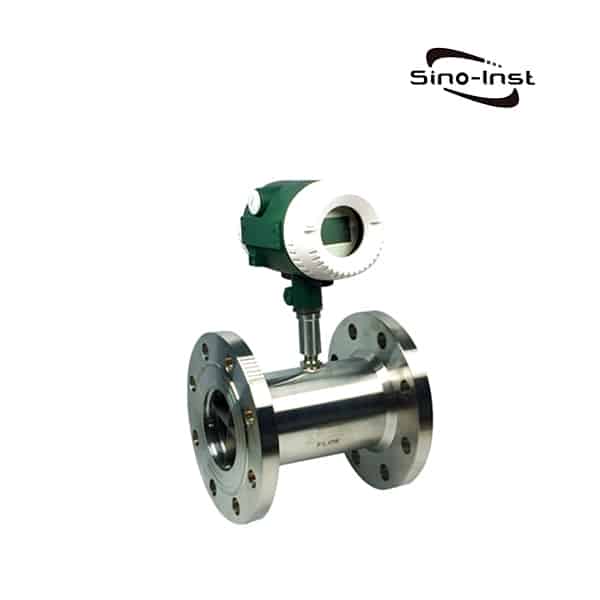

涡轮流量计：	上游直管段长度不小于管径的5至20倍，下游直管段长度不小于管径的3至10倍；

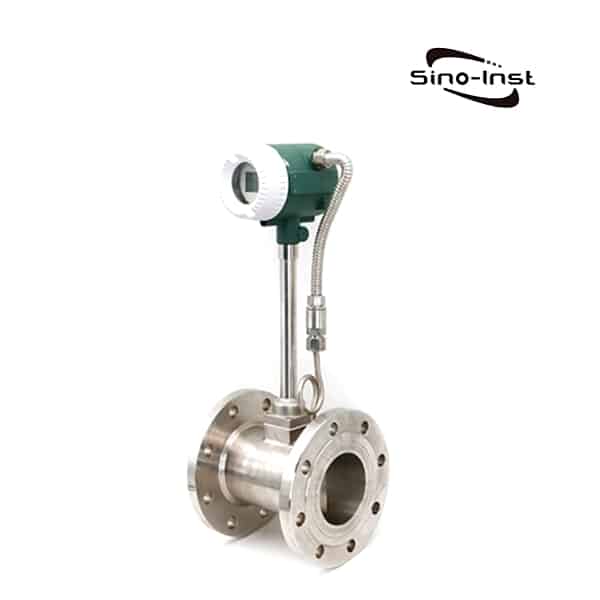

涡街流量计：	上游直管段长度不小于管径的10至40倍，下游直管段长度不小于管径的5倍；

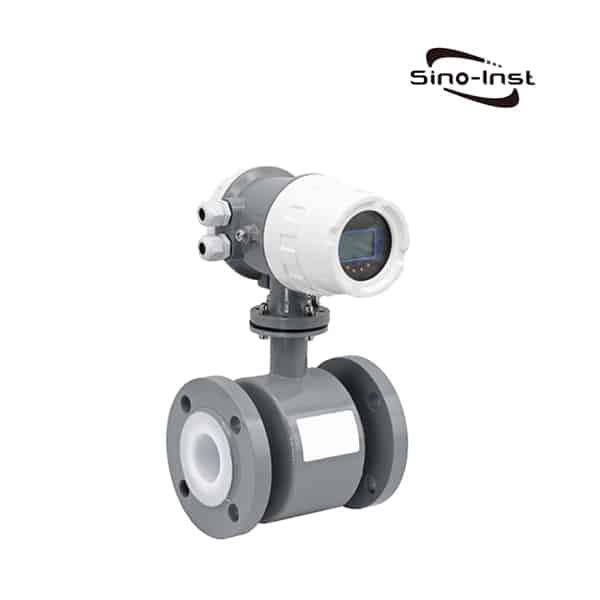

电磁流量计：	上游直管段长度不小于管径的5至10倍，下游直管段长度不小于管径的0至5倍；

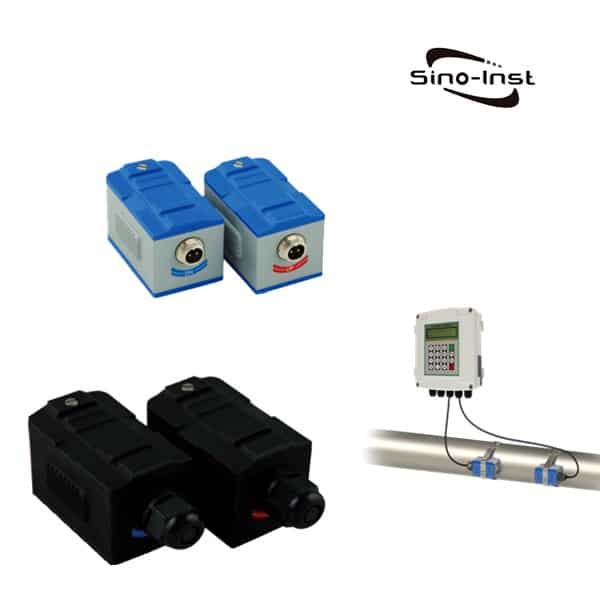

超声波流量计：	上游直管段长度不小于管径的10至50倍，下游直管段长度不小于管径的5倍；
容积式流量计：	无要求。
这些要求适用于我们 Sino-Inst 品牌流量计，但不限制其他品牌的流量计。

更多详情：不同流量计安装经验法则

流量计的直管段要求

某些类型的流量计技术要求流量计附近管道系统内的流体流型必须是层流而非湍流，以避免流量计故障或测量不准确。过程系统中的各种因素都可能导致湍流。

直管段要求以距离流量计的长度表示，该长度是管道直径的倍数。
上游和下游的直管段要求可能相同，也可能不同。

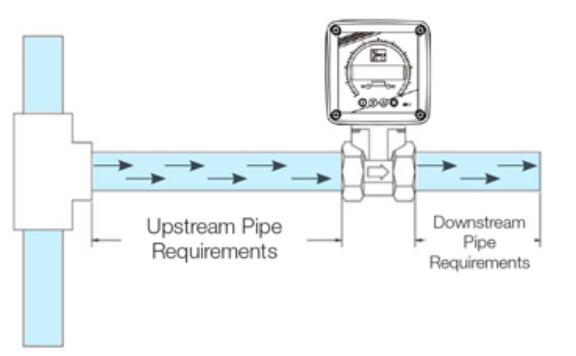

Straight Run Requirements for Flow Meters

了解更多信息：什么是上游和下游流？

为何流量计需要直管段要求？

流量计的直管段要求并非仅仅是建议，而是出于一个至关重要的原因。流量计的核心功能是准确测量流体或气体的流量。然而，这些物质在管道中的流动并非总是直线路径。尤其当流体遇到弯头、阀门和其他仪器等障碍物时，可能会产生湍流、漩涡和紊乱的流型。

那么，为什么这些流动扰动会带来挑战呢？问题的关键在于，湍流会使许多流量计难以获得可靠的读数。在流量计附近流体流动紊乱的情况下，读数可能会出现严重偏差——有时甚至高达50%！

管道系统中的各种元件都可能导致这些扰动。常见的罪魁祸首包括管道弯头、控制阀、三通接头、仪表安装位置，甚至压力取样口或变径管等因素。所有这些元件都可能以不可预测的方式改变流体流向，从而影响流量计的测量精度。

因此，为了确保流量测量的准确性，保证流体在直管段内形成平稳、不受干扰的流型至关重要。这不仅仅是为了遵守规范，更是为了确保各行各业能够获得精确的数据，从而做出明智的决策。

常见问题

直管道可以确保流体或气体的流动剖面平稳且不受干扰。弯管、阀门和其他障碍物都可能造成扰动，导致湍流。稳定的流动剖面可以确保流量计进行准确测量，从而最大限度地减少潜在误差。

在流量计前后（上游和下游）安装直管段是为了确保流体流型中的任何扰动都能得到稳定。上游直管段有助于使流体形成稳定的流型，而下游直管段则有助于在流体或气体通过流量计后保持这种稳定性，确保回流或反射不会影响流量计的性能。

科里奥利流量计直接测量流体质量，并且通常不易受到流体扰动的影响。虽然与其它类型的流量计相比，科里奥利流量计对直管段的要求通常较低，但为了获得最佳性能，仍然建议预留一定的直管段长度。不过，具体要求可能有所不同，因此最好查阅制造商的说明。

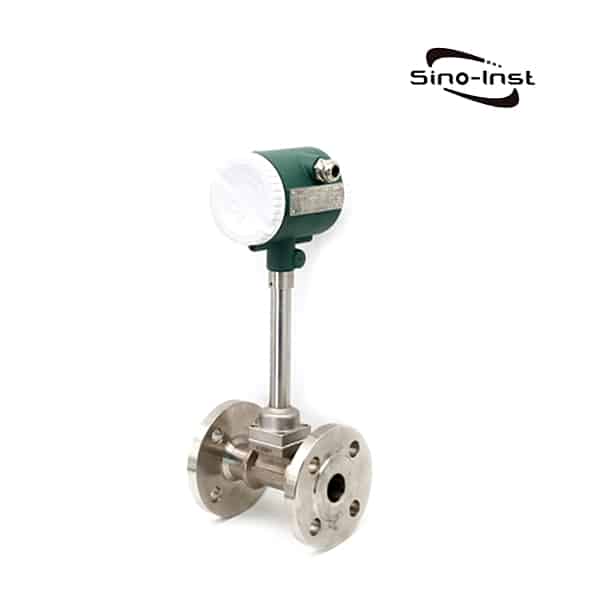

装涡街流量计时，对直管段的要求非常重要。其详细要求如下：

流量计应安装在同一直径的水平、垂直或倾斜（液体流向为自下而上）管道上。传感器上游和下游应配置一定长度的直管段。其长度应满足前直管段15至20D、后直管段5至10D的要求。
如果流量计安装点上游有变径管，则流量计上游应有不小于15D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段。
如果流量计安装点上游有渐扩管，则流量计上游应有不小于25D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段。
如果流量计安装点上游有90°弯头或下游接头，则流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。
如果流量计安装点上游有两个位于同一平面的90°弯头，则流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
如果流量计安装点上游有两个位于不同平面的90°弯头，则流量计上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。
流量调节阀或压力调节阀应安装在流量计下游5D以外的位置。如果必须将阀门安装在流量计上游，当阀门能够满足全开要求时，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。当阀门只能满足半开要求时，流量计上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。
如果流量计上游有活塞泵、柱塞泵、活塞式或罗茨式风机和压缩机，则流量计上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。

注意：如果在涡街流量计安装点上游附近安装阀门，频繁开关阀门会对流量计的使用寿命产生很大影响，并且很容易造成流量计永久性损坏。尽量避免将流量计安装在很长的架空管道上。长时间后，流量计的下垂很容易导致流量计与法兰之间的密封泄漏。如果无法避免安装在架空管道上，则必须在流量计上游和下游2D处安装管道固定装置。
