圆柱齿轮流量计是一种微型数字式容积流量计。它可以测量极小的流量，并量化少量液体。具有高低温耐受能力（-196℃-200℃）。
圆柱 齿轮流量计 是一种容积式流量变送器，属于高精度体积流量测量设备。当介质流动时，齿轮啮合旋转。在流体流动的作用下，通过测量齿轮的转数即可得知流经仪器的液体流量。它尤其适用于重油、聚乙烯醇、润滑脂等高粘度介质的流量测量，可测量粘度高达10000Pa·s的流体。
齿轮流量计的特点
- 耐高压（1.0-45MPa）
- 耐高低温（-196℃-200℃）
- 可测量各种粘稠介质
- 高精度和高重复性
- 脉冲输出/模拟输出可选
- 量程比宽（1:100）
- 测量范围广
- 耐腐蚀、耐污渍（酸碱）
您可能感兴趣：数字流量计指南 | 液体和气体
齿轮流量计规格
| 型号 | 测量范围（升/小时） | KP/L | 压力（巴） | 温度 | 精度 | 接口 | 安装尺寸 | |
| 铝合金 | 不锈钢 | |||||||
| GF02 | 0.6-50 | 10500 | 150 | 400 | -15-80℃ | +/- 0.5%（范围 1:10）+/- 1.0%（范围 1:100） | G1/8 | Φ84*55 |
| GF04 | 5-250 | 9117 | 150 | 400 | -15-80℃ | G1/4 | Φ84*55 | |
| GF06 | 10-500 | 3000 | 150 | 400 | -15-80℃ | G1/4 | Φ84*67 | |
| GF10 | 50-1200 | 1280 | 150 | 400 | -15-80℃ | G1/2 | Φ84*67 | |
| GF15 | 200-3000 | 126.75 | 150 | 400 | -15-80℃ | G3/4 | Φ116*98*74 | |
| GF25 | 1000-12000 | 61.1 | 150 | 400 | -15-80℃ | G1-1/2 | 158*118*68 | |
| GF32 | 2000-20000 | 59.9 | 150 | 400 | -15-80℃ | G1-1/2 | 158*18*68 | |
了解更多：以加仑/分钟 (GPM) 为单位的流量计
| 流量单位选项： | 升/秒 (L/s) 升/米 (L/m) 升/小时 (L/h) 立方米/秒 (m³/s) 立方米/米 (m³/m) 立方米/小时 (Nm³/h) 美制加仑/秒 (USG/s) 美制加仑/米 (USG/m) 美制加仑/小时 (USG/h) 千克/秒 (Kg/s) 千克/米 (Kg/m) 千克/小时 (Kg/h) 吨/秒 (t/s) 吨/米 (t/m) 吨/小时 (t/h) 默认值：立方米/小时 (m³/h) 定义瞬时流量单位： 升 (L)、小时 (h)、吨 (t)、秒 (s)、分钟 (m) 分钟 (m) |
| 流量小数位数 | 选项：0 1 2 3，默认值：1 定义瞬时流量的小数位数 |
| 量程 | 浮点数：99999999.00-0.00 m³/h， 默认值：100.0 m³/h 当瞬时流量达到量程值时，转换器输出 20mA。 更改此参数将影响电流输出、高报警和低报警。 注意：修改此设定值（量程）时，请注意此参数（量程）的单位， 您可以根据需要修改此参数（量程）的单位。 |
| 小信号消除 | 浮点数：9.90 ~ 0.00%， 默认值：0.0% 设定值是范围的百分比 |
| 高报警 | 浮点数：99.00～1.00%，默认值：90.0% 设定值为量程的百分比， 例如：如果该值设置为 10，则等于量程的 10%，如果瞬时流量的绝对值大于(量程 × 10%)，转换器将输出高报警信号，高报警触点闭合。 |
| 低报警 | 浮点数：99.00～0.00% 默认值：0.0% 设定值为量程的百分比。 例如：如果该值设置为 10，则等于量程的 10%。 如果瞬时流量的绝对值小于（量程 ×10%），转换器将输出低报警信号，并且低报警触点闭合。 |
| 阻尼时间 | 浮点数：30.0 ~ 0.1， 默认值：1 |
| 总计单位 | 选项：升 (L)、立方米 (m³)、牛米 (Nm³)、美制加仑 (USG)、千克 (Kg)、吨 (t) 默认值：立方米 (m³) 定义总计单位 |
| 小数位数 | 选项：0 1 2 3，默认值：1 定义总和的小数位数 |
| 预设总量 | 选项：99999999.00-0.00 立方米/小时， 默认值：0.0 立方米/小时 清除总量或设置总量 |
了解更多：各种流量计的典型量程比
齿轮流量计应用领域
- 树脂和胶水流量测量
- 液压油、润滑油、润滑脂流量测量
- 燃油流量测量
- 油墨、沥青流量测量
- 液氮、冷冻液、溶剂流量测量
- 食用油、鱼油及食品灌装液流量测量
- 化工及防腐流体流量测量
- 流体定量控制系统
阅读更多关于 用于数据收集和计算的通用流量累加器
齿轮流量计工作原理
齿轮流量变送器是一种容积式流量变送器，是一种用于测量体积流量的高精度变送器。

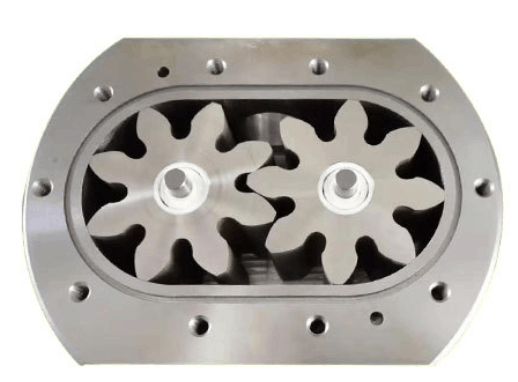

介质流动时，齿轮啮合旋转。在流体流动的作用下，仪器进出口两端形成压差。无需电源，一对齿轮自由旋转。齿轮间的空腔充满液体。通过测量齿轮的转数，即可得知流经仪器的液体流量。
圆形齿轮变送器的转速由安装在表壳上的信号放大器内的传感器线圈检测。信号放大器与被测介质不接触。当变送器齿轮切割壳体内永磁体产生的磁力线时，会引起传感器线圈中的磁通量发生变化。
感应线圈将检测到的磁通量周期性变化信号发送至前置放大器，前置放大器对信号进行放大和整形，生成与流量成正比的脉冲信号，并将其发送至单位转换和流量积分电路，以获得并显示累积流量值。同时，该脉冲信号被发送至频率电流转换电路，该电路将脉冲信号转换为模拟电流值，并指示瞬时流量值。
圆柱齿轮变送器具有高加工精度和精确安装的特点。齿轮的旋转采用非接触式扫描，每个齿产生一个高分辨率的脉冲。圆柱齿轮变送器能够测量极小的流量，并量化少量液体。
扩展阅读：三卡箍式不锈钢卫生级容积式流量计
椭圆齿轮流量计
椭圆齿轮流量计（又称容积式流量计、齿轮流量计）是一种容积式流量计，也是精度最高的流量计类型之一。它利用机械测量元件将流体连续分割成已知体积的若干部分，并通过计量腔反复充放电的次数来测量总流量。椭圆齿轮流量计可采用多种材料（铸铁、铸钢、304不锈钢、316不锈钢）制造，适用于化工、石油、制药、电力、冶金和食品等行业的流量测量。
圆筒齿轮流量计的测量原理与椭圆齿轮流量计类似，但齿轮形状不同。
椭圆齿轮流量计的优缺点
椭圆齿轮流量计采用容积式原理，适用于各种粘性液体的流量测量，例如重油、聚乙烯醇、树脂等高粘度介质的流量测量。
优点：
- 椭圆齿轮流量计测量精度高，基本误差一般为±0.5%R，特殊型号可达±0.2%R或更高，尤其适用于对测量精度要求较高的场合。
- 测量旋转流和管道阻塞引起的流速场畸变时，测量精度不受影响，对前端直管段的要求也不高。
- 椭圆齿轮流量计可用于测量高粘度流体，流量范围宽，一般为10:1至5:1，特殊型号可达30:1或更高。
- 可直接读取现场流量，无需外部电源即可测量累计流量。显示清晰，操作便捷。
椭圆齿轮流量计是一种测量元件组合式流量计，采用间接法测量体积流量。与其他利用速度推导流量的流量计相比，椭圆齿轮流量计存在以下缺点：
- 测量结构设计复杂，体积较大，尤其是大口径流量计，体积更为庞大。与其他通用流量计（如孔板流量计、浮球流量计、电磁流量计、涡街流量计）相比，其测量介质类型、介质工作条件（温度、压力）和口径均受到一定限制，适用范围较窄。
- 不适用于高低温环境。由于高温下部件的热膨胀和变形，低温下材料会变脆。其适用温度范围为-30～+180℃，最大压力为10MPa。
- 椭圆齿轮流量计仅适用于清洁的单相流体。当流体中含有颗粒或杂质时，必须在上游安装过滤器。不仅会增加压力损失，还会增加维护工作量。如果测量含气液体，则必须安装气体分离器。
- 测量过程中安全性较差。如果测量元件卡住无法运动，流体将无法通过。此时无法使用切断管道系统。
- 测量过程中，流体流动会引起脉动。大口径流量计还会产生噪声，甚至会导致管道振动。
