导波雷达液位变送器适用于小型储罐、几何形状复杂且内部有障碍物的储罐，也适用于存在蒸汽、积垢、泡沫和冷凝等情况的应用。
微波脉冲经探头引导到达物料后，部分信号会反射回来，通过测量信号发射和接收之间的时间差即可获得物料液位。
实际使用中，我们可能会遇到一些测量误差。接下来，我们将介绍导波雷达液位变送器的校准和故障排除方法，希望对您有所帮助。
导波雷达液位变送器校准

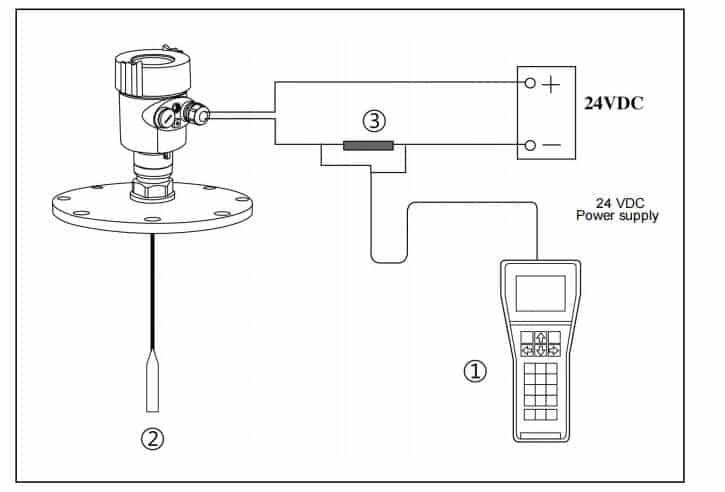

- 通过 HART 手持式编程器进行校准。但是，HART 手持式编程器的调节范围有限，并非适用于所有产品。其组合测量范围对应电流为 4-20mA。
- 手动调节模块。其功能相当于一台分析处理仪器。编程器由按键和液晶显示屏组成，可显示调节菜单和参数设置。
- 通过软件调试。导波 雷达液位 变送器可以通过软件进行调试。

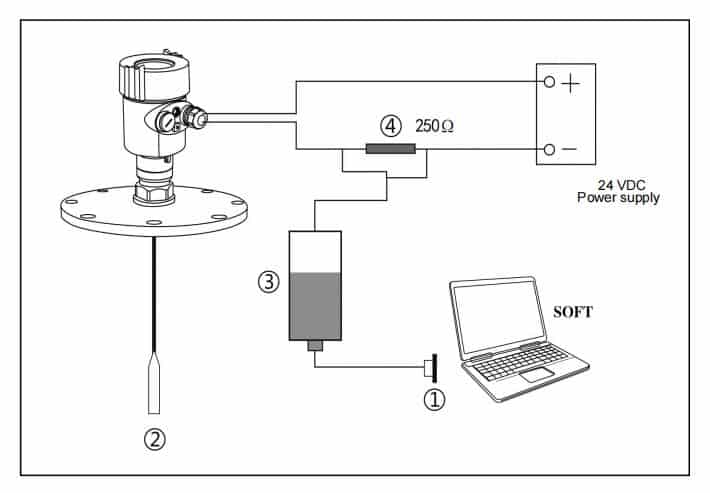

具体步骤如下：主要使用 HART 软件进行调试。需要仪表驱动器。其中，使用软件调试时，用 24VDC 电源为雷达仪表供电。同时，在 HART 适配器的前端并联一个 250 欧姆的电阻。如果仪表由内置 HART 电阻供电，即内部电阻为 250 欧姆，则无需额外外接电阻。此时，可以将 HART 适配器并联到 4-20mA 线路上。
以上是导波雷达液位变送器较为常见的调试方法和手段。您可以根据实际情况判断哪种方法最适合您，并最后再进行调试。请记住，选择方法时务必谨慎，否则容易出错。
导波雷达液位变送器故障排除
导波雷达液位变送器在液位测量领域具有诸多优势。它通常采用一体化设计，无运动部件，无机械磨损，使用寿命长，几乎可以用于所有液体的液位测量。然而，在使用过程中，仍然会出现测量不准确的情况。这是怎么回事呢？
- 探头磨损和频繁故障
解决方法：首先，可以增加导波雷达液位变送器探头的安装位置。但是，如果安装条件受限且无法增加位置，则可以采用将液位测量值与储罐泵联锁的方法来解决这个问题。将最大液位设定值降低约0.5米。当液位达到最大值时，可以停止或启动排液泵。
- 泡沫对测量的影响
解决方案：干泡沫和湿泡沫都能反射导波雷达液位变送器的雷达波，对测量没有影响。但中性泡沫会吸收和散射雷达波，反射会严重影响回波，甚至导致没有回波。
因此，当介质表面覆盖致密厚实的泡沫时，导波雷达液位变送器的测量误差会很大，甚至无法测量。建议更换其他合适的液位计。
- 天线结垢
解决方案：介电常数小的悬挂材料在干燥状态下对测量没有影响。但介电常数大的悬挂材料会影响测量。建议用 压缩空气 吹扫（或用清水冲洗），冷却后的压缩空气可以降低法兰和电气元件的温度。虽然碱性结垢也可以用酸性清洗液清洗，但清洗过程中不能进行液位测量。
更多关于 同轴探头的优势。
- 导波雷达液位变送器天线被淹没
解决方案：将导波雷达液位变送器更换为波导式测量。
将导波雷达液位变送器安装在原开口处，波导比排气管高约0.2米。这样，即使在恶劣工况下，浆料从排气管溢出，液位计天线也 不会被浆料淹没而损坏 。同时，也不会对搅拌涡流和探头喷出的大量蒸汽造成干扰，从而降低探头损坏的风险。
此外，由于波导具有更好的聚焦效果，接收到的雷达波信号会更强，因此可以获得更准确的测量结果。
以上内容仅供参考。当然，导波雷达液位变送器测量不准确还有其他原因，需要结合实际情况进行检查。
特色导波雷达液位变送器
关于导波雷达液位变送器技术及应用的更多信息：
雷达式液位计和导波式雷达液位计有什么区别？
- 接触方式不同：
雷达式液位计为非接触式。导波式液位计为接触式。也就是说，导波式液位计不能用于对食品级要求较高的场合。 - 工作介质不同：
导波式雷达液位计还需要考虑介质的腐蚀性和粘附性。此外，过长的导波式雷达的安装和维护也更加困难。
在低介电常数的情况下，雷达式或导波式雷达的测量原理是基于介电常数的差异。由于普通雷达发射的波是发散的，当介电常数过低时，信号太弱，无法稳定测量。导波式雷达的波沿探头传播，信号相对稳定。 - 选型不同：
普通雷达式液位计可以互换使用。导波式雷达式液位计不能互换使用，因为其探头（电缆）长度根据原始工作条件是固定的。导波雷达的选择比普通雷达更为复杂。 - 测量范围不同：
普通雷达大多用于30米和40米的储罐，测量范围可达150米。导波雷达还需要考虑探头（电缆）的受力。正是由于受力的影响，导波雷达的测量距离通常不长。
然而，在储罐内搅拌、介质波动较大等特殊工况下，导波雷达具有明显的优势。在这种工况下，固定在罐底的导波雷达的测量值比柔性雷达更加稳定。对于小型储罐，由于安装和测量空间有限（或储罐内干扰较大），普通雷达不适用，此时导波雷达的优势就体现出来了。
更多液位测量解决方案
导波雷达液位变送器采用导波雷达（GWR）技术，基于微波在介质表面的反射原理，通过探头实现液体和固体液位的连续测量。
导波雷达液位变送器在固体工作条件下具有绝对优势。例如：
- 如果罐内搅拌且介质波动较大，固定在罐底的导波雷达的测量值比普通雷达更加稳定；
- 适用于小型罐的液位测量；
- 适用于低介电常数的工作环境；
- 一般导波雷达还具有底部检测功能，可根据底部回波信号的测量值进行校正，使信号更加稳定和准确。
