如何校准流量计？流量计校准

Q: 质量法

质量法是指在测量时间内称量流入容器的流体质量，从而获得流量的方法 。 校准时，使用泵将待测流体从储液容器中抽出，流经待校准的流量计，然后流入盛有液体的容器。称量流体的同时测量其温度，以此确定该温度下流体的密度值。 流体的体积可以通过将待测流体的质量除以该温度下流体的 密度 得到。将其与流量计的体积指示值（累计脉冲数）进行比较，即可确定待校准流量计的常数和精度。 该方法的精度可达0.1%。

Q: 声波喷嘴

声波喷嘴 气体流量 标准装置是一种基于声波喷嘴的标准仪器，用于验证 质量流量计 、速度流量计、体积流量计、转子流量计、差压流量计或其他类型的流量计。它是计量测试单位和大型企业 测量和校准气体流量计 流量计。 根据空气动力学原理，当喷嘴上下游压力比达到临界状态时，喉部气流速度达到峰值，通过喷嘴的 质量流量 也达到峰值。该值仅与喷嘴入口处的参数有关，不受下游条件变化的影响。基于上述原理，本系统采用声波喷嘴作为 标准流量计，对被测流量计进行校准 。

流量计是一种用于测量和指示气体或液体体积或质量的仪器。简而言之，它是用于测量管道或明渠中流体流量的仪器。也称为流量指示器、液体流量计、流量传感器等。

流量计进一步细分为差压式流量计、转子流量计、节流式流量计、缝隙式流量计、容积式流量计、电磁流量计、超声波流量计等。根据介质的不同，流量计还可以分为：液体流量计和气体流量计。

询价流量计

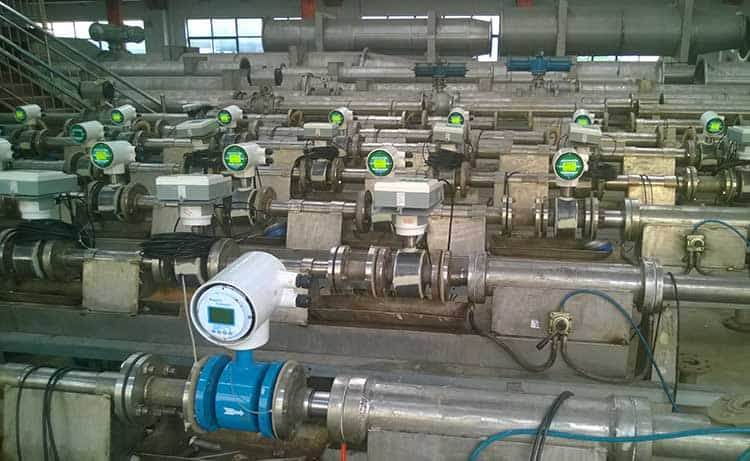

什么是流量计校准？

流量计校准是根据国家计量局颁布的各种流量计的验证规程进行的。

对于常用的流量计，除标准节流装置外，无需进行实验验证。其余流量计在出厂时几乎都已进行验证。流量计在使用过程中也应定期校准。

液体流量计的校准方法主要包括体积法、质量法、标准容积管法和标准流量计比对法。

气体流量计的校准方法主要包括声波喷嘴法、伺服标准流量计比对法和钟罩法。

为什么流量计需要校准？

大多数人都知道流量计在使用前需要校准，但为什么流量计校准如此重要？

流量计校准过程包括将流量计与用作校准标准的参考设备进行比较。参考设备的校准应可追溯至国家或国际标准。下一步是调整流量计（如有必要）以消除任何误差。

如果您的流程中像其他数千家工厂一样使用流量计，那么确保您使用的流量计提供准确且一致的信息就显得尤为重要。

无论您计量的是何种流体，流程中使用的液体、气体或蒸汽很可能都是有价值的资源。因此，流量计的精确性能是业务规划和成本核算中不可或缺的一部分。

同时，校准流量计对于控制工业生产过程中的物料消耗也至关重要。它可以有效提高生产效率，降低制造成本。

流量计校准与重新校准

流量计验证（验证）：指识别并确认测量仪器是否符合法定要求的过程。它包括检验、标记和/或签发证书。

流量计校准（校准）：指确定测量仪器或测量系统指示的值，或物理测量工具或参考物质所代表的值，与标准在特定条件下重现的相应值之间的关系。这是一系列基于关系的运算。

读完定义后，是不是有些困惑？
我们通常将验证和校准的主要区别归纳为以下九个方面：

目的不同；
对象不同；
依据不同；
性质不同；
流程不同；
方式不同；
证书内容不同；
结论不同；
授权机构不同。

为了便于理解，我们整理了下表：

验证与校准	验证	校准
术语定义	验证是指识别和确认测量仪器是否符合法定要求的过程，包括检验、标记（或）颁发验证证书。	校准是指确定测量仪器或测量系统指示的值，或物理测量工具或参考物质所代表的值，与标准在特定条件下再现的相应值之间关系的一系列操作。
特点	属于强制性验证，具有合法性；	用户可以自愿追溯来源，但这种做法不合法。
证书形式	如果测试结果合格，则签发“测试证书”；	如果测试结果不合格，则签发“验证结果通知书”。通常签发“校准证书”或“校准报告”；校准结果也可以用校准曲线或校准系数的形式表示。
具体方法	根据验证规定，每个点在满量程的 100%、50%、20% 和 100% 处进行 3 次验证。如果原始系数合格，原则上不进行调整。	根据校准程序，每个点在满量程的 100%、50%、20% 和 100% 处进行 3 次验证，调整系数以获得接近用户实际流量的最佳性能。铭牌保持不变，但证书会反映变更。

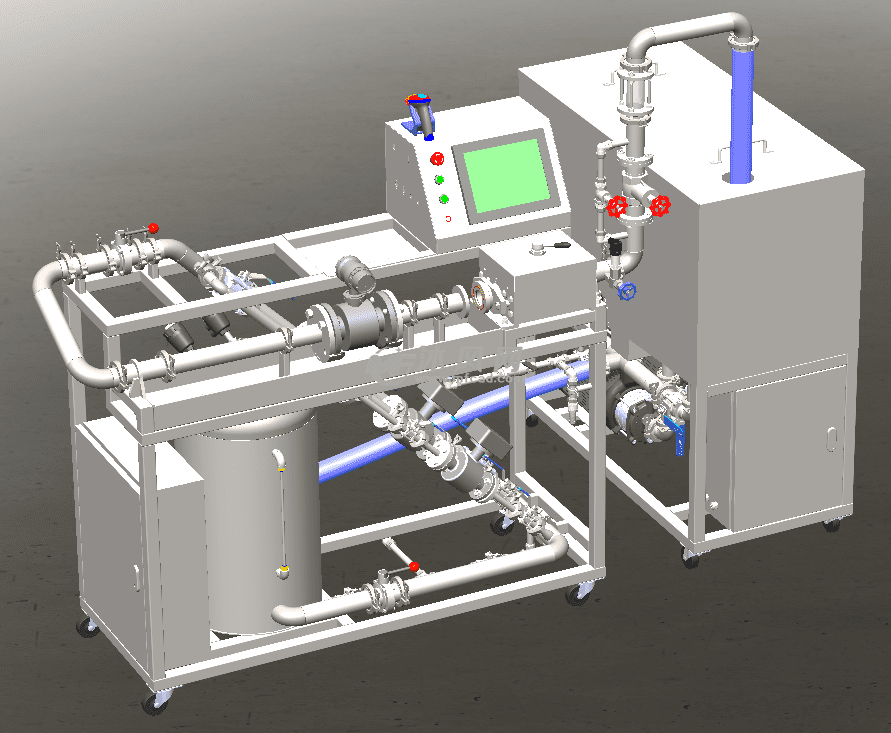

如何校准流量计？

体积法是最常用的流量计校准方法。该方法通过测量一定时间内流入恒容容器的流体体积来获得流量。

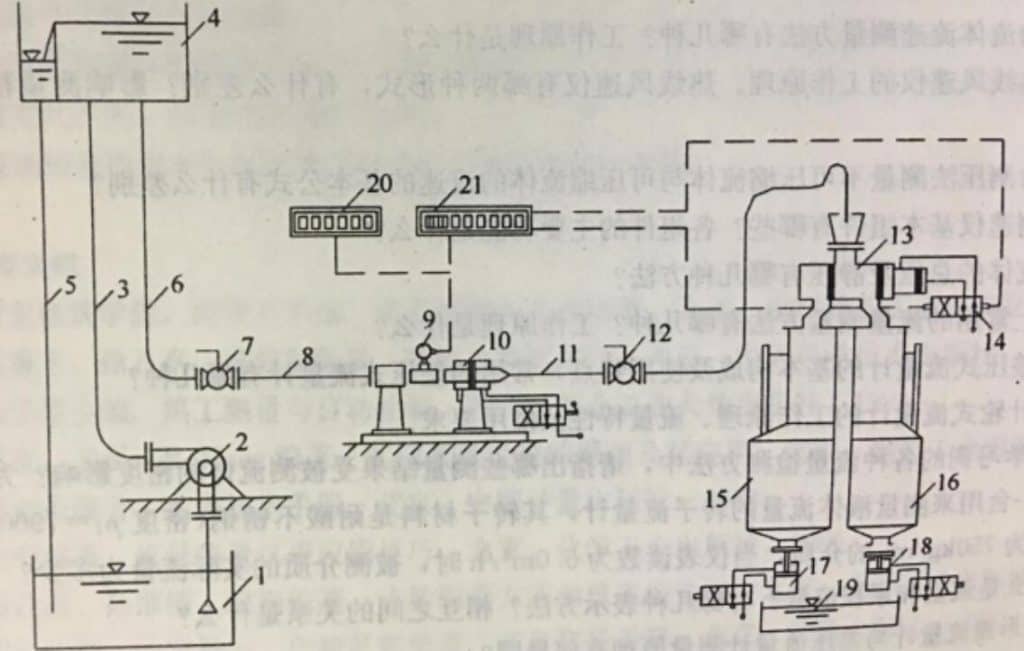

下图为静态体积法水流量验证装置的典型结构示意图。验证脉冲输出的流量计，并将21替换为其他输出方式的流量计进行验证。

The commutator 13 is used to change the flow direction of the fluid so that water flows into the standard container (the standard container 15 or 16 can be selected according to the flow rate). The pulse counting controller 21 is triggered when the commutator 13 starts. To ensure the simultaneous measurement of water and pulse signal counts.

When calibrating, use the pump to draw the test fluid from the liquid storage container into the high level water tank. Then through the school flow meter. If standard container 15 is selected, then close drain valve 17, open drain valve 18, and commutator 13 is placed in the position that makes water flow to standard container 16.

After the flow is stabilized, the commutator 13 is started. Water flow is changed into standard container 15 by standard container 16. At the same time, the trigger pulse counter accumulates the pulse number of the calibrated flowmeter. When the predetermined water volume or preset pulse number is reached, the commutator will automatically change direction. Water flow is changed into standard container 16 by standard container 15. Read off the volume V of the fluid that enters the standard container during this period of time from the scale on the reading glass tube of the container. Record the number of pulses N displayed by the pulse count control 21 for the flow meter being calibrated.

Compare the pulse number N of the calibrated flowmeter with the obtained standard volume V to determine the instrument constant and accuracy of the calibrated flowmeter. The instantaneous flow rate of the flowmeter is indicated by the frequency indicator 20 .

The system accuracy of this method can reach 0.2%.

质量法是指在测量时间内称量流入容器的流体质量，从而获得流量的方法。

校准时，使用泵将待测流体从储液容器中抽出，流经待校准的流量计，然后流入盛有液体的容器。称量流体的同时测量其温度，以此确定该温度下流体的密度值。

流体的体积可以通过将待测流体的质量除以该温度下流体的密度得到。将其与流量计的体积指示值（累计脉冲数）进行比较，即可确定待校准流量计的常数和精度。

该方法的精度可达0.1%。

标准容积管法的工作原理基于容积法（标准容积法），但它是一种动态测量方法。

标准流量计比对法是将待校准流量计和标准流量计串联连接到流经测试流体的管道上。通过比较两个测量值来计算误差。标准流量计的精度比校准后的流量计高2到3倍。

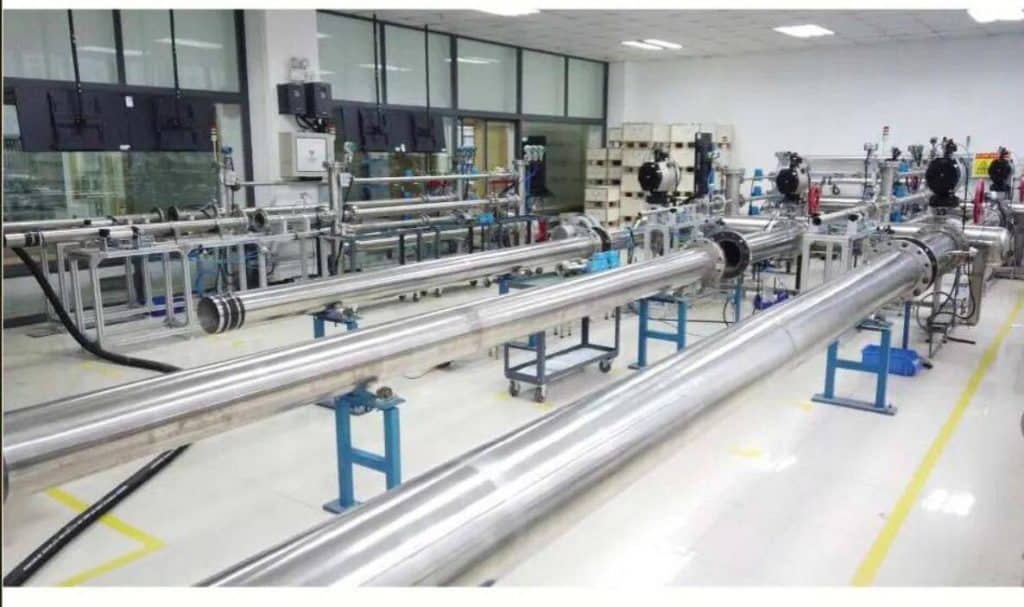

声波喷嘴气体流量标准装置是一种基于声波喷嘴的标准仪器，用于验证质量流量计、速度流量计、体积流量计、转子流量计、差压流量计或其他类型的流量计。它是计量测试单位和大型企业测量和校准气体流量计流量计。

根据空气动力学原理，当喷嘴上下游压力比达到临界状态时，喉部气流速度达到峰值，通过喷嘴的质量流量也达到峰值。该值仅与喷嘴入口处的参数有关，不受下游条件变化的影响。基于上述原理，本系统采用声波喷嘴作为标准流量计，对被测流量计进行校准。
