河流水位监测至关重要。许多地方都需要远程水位监测，例如工厂水库、农田灌溉水库、供水水塔、河道、水坝等等。做好远程水位监测工作至关重要。
实时水位监测也是水利工程、河流管理、防洪减灾等领域的重要组成部分。
测量河流水位的方法有很多，这里我们只讨论两种最理想的方法：雷达 水位计和超声波水位计。
常用河流水位测量方法
河流水位监测系统能够实时监测水位，是水利工程、河流管理、防洪减灾等领域的重要环节。
河流的水位是如何测量的？
常用的河流水位监测方法有哪些？
其中，水位计用于人工观测，其他方法用于自动观测。
在实际应用场景中，雷达水位计和超声波液位计在水位监测方面更具优势。
接下来，我们来详细了解一下。

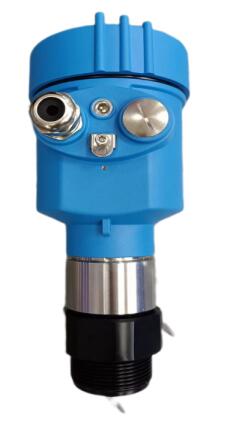

雷达液位计
- 测量介质：水
- 测量范围：0.05m～60m
- 过程连接：G1½A / 1½NPT 螺纹 / 支架
- 过程温度：-40～80℃
- 过程压力：-0.1～0.3 MPa
- 天线尺寸：42mm 透镜天线
- 天线材质：PTFE
- 精度：±1mm
- 防护等级：IP67
- 中心频率：76GHz～81GHz
- 发射角度：6°
- 电源：两线制/DC24V
- 四线制/DC24V
- 四线制/AC220V
- 外壳：铝合金（带显示屏）
- 信号输出：RS485 Modbus
- 显示屏：带显示屏/不带显示屏
更多信息：雷达液位传感器的工作原理
雷达水位计的优势
- 低功耗；
- 雷达水位计功耗低。脉冲雷达水位计功耗小于0.5W，调频连续波雷达水位计功耗约为1W。低功耗使其非常适合在山区等野外太阳能供电系统中使用。
- 安装简便；
- 雷达水位计 采用吊装方式安装，无需额外土建工程和占用土地。可安装于渠道、管道和河流中使用。
- 维护成本低
- 雷达水位计 基本无需维护；
- 非接触式测量，不受水质环境限制，不会破坏水流结构；
- 测量精度高，不受水位变化影响；
- 雷达水位计的精度可达3mm，分辨率为1mm。测量范围大（可达70米以上）；
- 数据稳定可靠；
- 不受温度、湿度、风速、降雨量等环境因素的影响。
- 可扩展性和集成性
- 雷达水位计可集成到流量监测系统、水量和降雨监测系统、山洪预警监测系统等，具有很高的可扩展性和集成性。
- 对网络依赖性低、费用低、环境适应性强。
- 适用于水库、湖泊、河流、渠道等开放水体，以及检查井、储罐等小型空间的 水位监测 工程。可在高温、高压和强腐蚀性安装环境下使用。

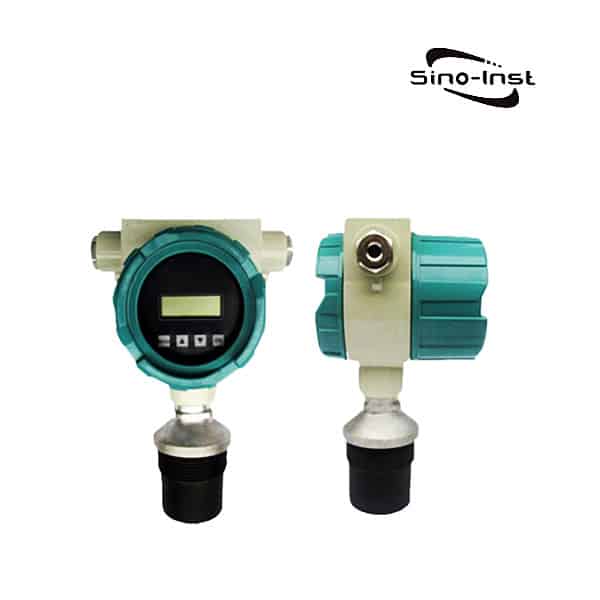

超声波水位计
| 测量范围 | 液体：0~15m/20m/30m/40m；固体：0~6m/10m/15m/25m |
| 盲区 | 0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
| 精度（空气中） | 测量范围的 0.2% |
| 电流输出 | 4~20mA |
| 输出分辨率 | 实际量程的 0.03% |
| 输出负载 | 0~500Ω |
| 切换输出 | 高低电平继电器常开 |
| 继电器规格 | AC250V 5A/DC30V |
| 显示分辨率 | 1 cm |
| 显示方式 | 4 位液晶显示屏（字符高度 15 厘米）或 6 位 LED 数码管 |
| 输入电源 | 直流 24V (±10%) 80mA 或 交流 220V 50m |
| 温度补偿 | 全范围自动 |
| 介质温度 | -45℃~+85℃ |
| 压力范围 | ±0.1MPa |
| 声束角度 | 5°(3TL) |
| 检测周期 | 1秒 |
| 参数设置 | 三位感应按钮 |
| 电缆装置 | PGl3.5 密封套管 |
| 外壳材料 | ABS |
| 传感器材料 | PVC |
| 防护等级 | IP67 |
| 安装方式 | 螺纹（法兰）或固定孔（支架） |
| 安装要求 | 探头发射面应突出于容器安装端口 |

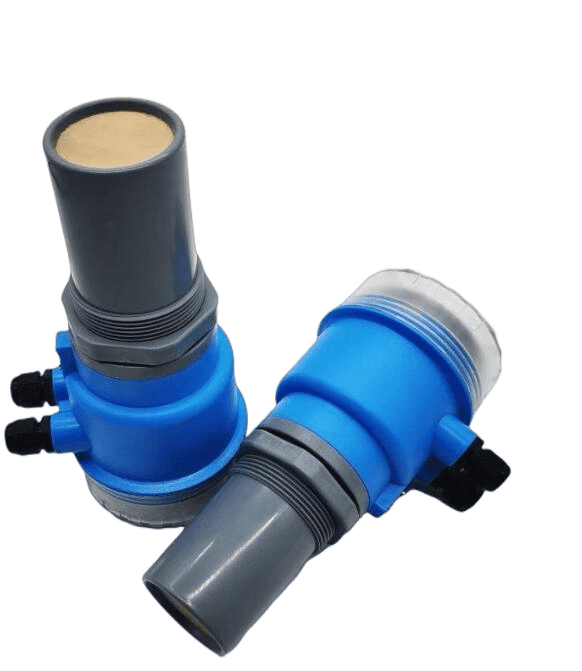

超声波液位计的优势
超声波液位计 具有诸多优势，主要体现在以下几个方面：
- 采用非接触式测量，稳定可靠，不易受液体粘度和密度的影响。
- 可进行定点连续测量，便于进行远程测量和远程测量信号传输。
- 结构简单，读数清晰，易于安装和维护。
- 安全清洁，使用寿命长。
- 具有温度补偿功能，可在温差较大的环境中使用，精度高，适应性强。
- 采用RS-485通信接口，并采用特殊的回波处理方法，有效避免虚假回波。
- 提供5米、10米和15米三种量程，可应用于不同的环境。
- 防爆等级高（防爆6Gb），防护等级高（最高可达IP66/IP67）。
- PVDF探头可确保仪器在腐蚀性液体或腐蚀性环境中可靠测量。
- 性价比高，维护成本低。
河流水位监测系统
河流水位监测系统主要由 雷达 水位计或超声波水位计、监控主机和服务器组成。

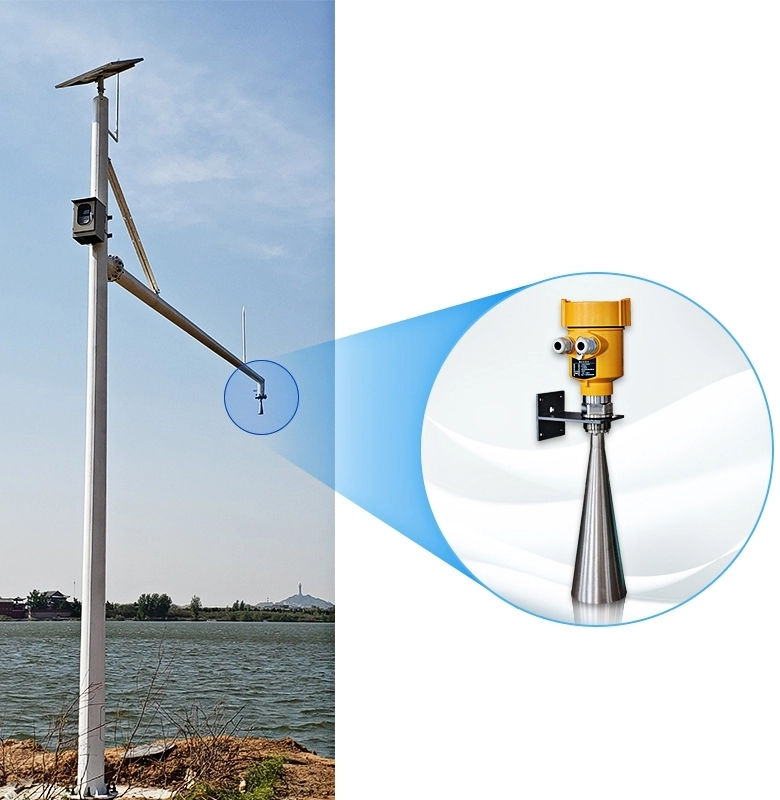

河流水位计通常采用壁挂式安装方式，安装在桥梁侧面，可实时采集河流水位数据，并通过串口通信将数据传输至监控终端。
监测主机接收到水位计上报的数据后，通过4G/2G/NB-lot无线通信，将水位数据实时传输至后台服务器。管理人员可通过业务终端掌握河流的实时水位状况。
监测主机通常采用聚合物锂电池组，配合独立的光伏供电系统，可长时间稳定供电。
常用的数据传输通信方式包括3G/4G、GSM/GPRS等。目前，大多数城市易涝地区的4G移动信号已基本覆盖，信号覆盖率高，通信条件良好。因此，水质监测设备可使用4G作为主通道将监测数据上传至中心，并向下兼容3G/GPRS作为备用通道。
更多水位监测应用和市场
Wastewater Level Sensor for Septic Tank-Sewage Holding Tank
Water Level Monitoring Sensor/System for Sewage-Wastewater
Water depth sensor- Water level sensor Solutions
Water Tank Level Sensors for Level Monitoring & Control System
Liquid Volume Sensor? Monitors Liquid Volume Solutions
Laser Level Transmitter
测量河流水位时，无论是使用雷达水位计还是超声波水位计，最重要的是实现有效且稳定的测量。
如果您对河流水位计的选择和安装有任何疑问，请随时联系我们的工程师。
