什么是超声波流量检测器？

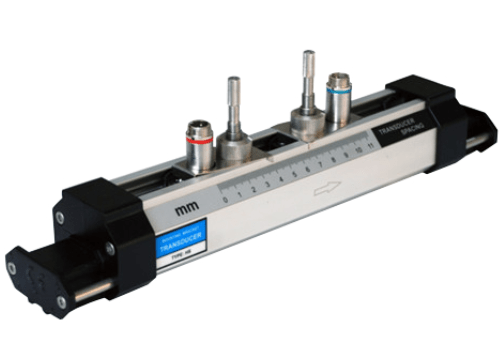

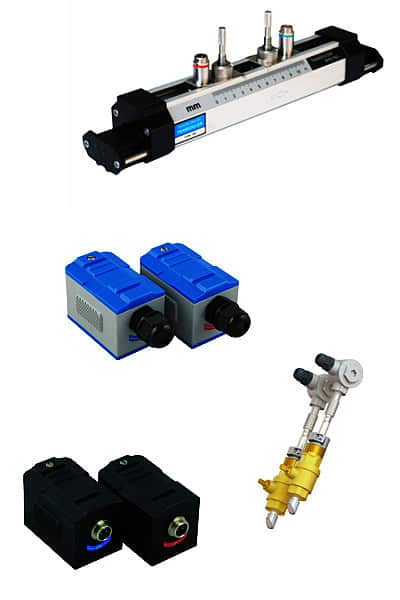

超声波流量检测器通常被理解为超声波流量计或超声波换能器。实际上，超声波流量检测器指的是超声波流量计的探头部分或传感器部分。超声波流量检测器可以配备不同的型号，以满足不同的测量需求。例如，便携式 超声波流量计可以配备夹式超声波流量检测器，常用于水、油等单一液体的流量检测。
超声波流量计类型
超声波流量计根据安装方式可分为外贴式、插入式和管段式。
A) 夹装式
外贴式超声波流量计生产较早，用户较为熟悉，应用也较为广泛。其安装传感器无需断开管道。即插即用，充分体现了超声波流量计安装简便、易于使用的特点。
延伸阅读：便携式水用超声波流量计
B）管段式

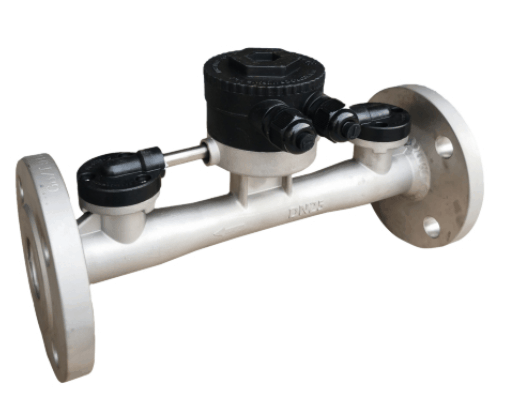

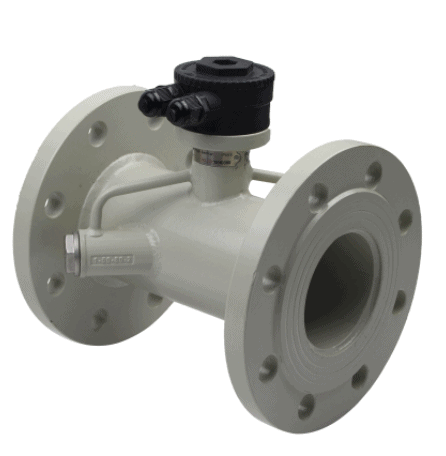

某些管道由于材料稀疏、声传导性差、锈蚀严重，以及衬里与管道间隙等原因，导致超声波信号严重衰减，外贴式超声波流量计无法正常测量。由此产生了管段式超声波流量计。
管段式超声波流量计将转换器和测量管作为一个整体，解决了外贴式流量计测量中存在的问题。其测量精度也高于其他类型的超声波流量计。但同时也牺牲了外贴式超声波流量计无需流量即可安装的优势。需要切割管道来安装传感器。
延伸阅读：在线式超声波流量计
C) 插入式

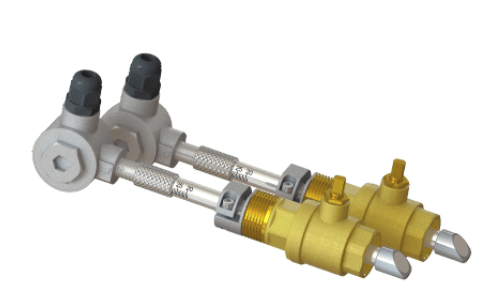

插入式超声波 流量计介于上述两种之间。安装无需流量，使用专用工具在水管上开孔，将传感器插入管道，即可完成安装。传感器位于管道内，仅接收被测介质发出的信号。其测量不受管道质量和管道内衬材料的限制。

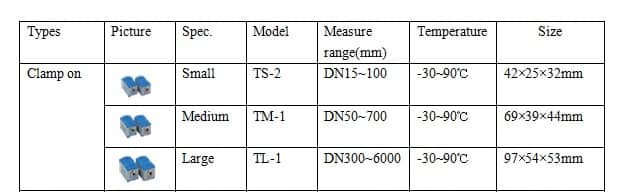

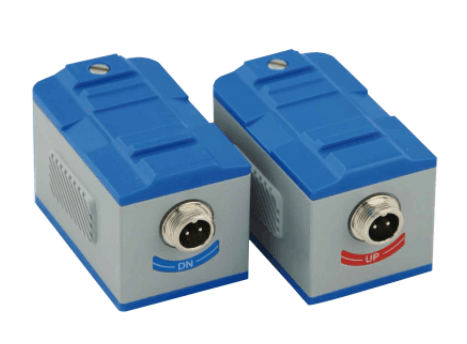

TM系列标准夹式超声波流量检测器
- 配备强磁铁，测量钢管和铸铁管时，传感器只需吸附在管道外壁即可。
- 配备接地端子，可在强电磁干扰环境下使用。

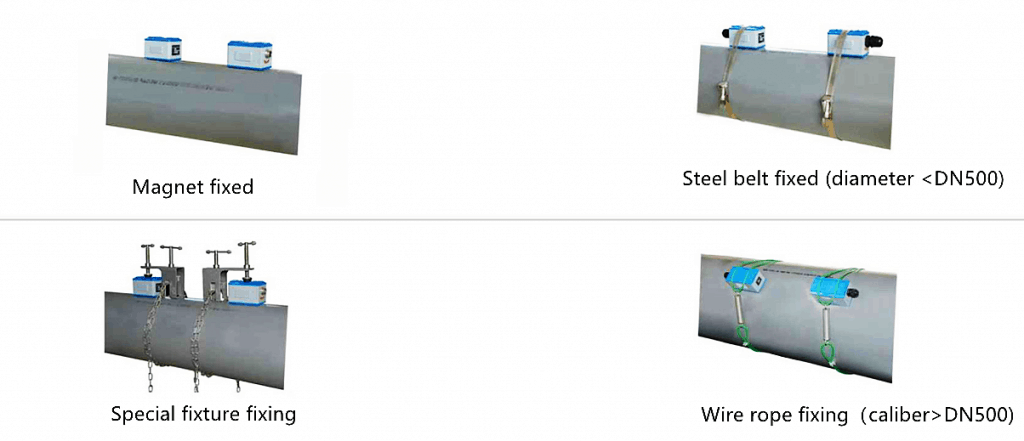

- 可通过钢带、钢丝绳、张紧带或专用夹具固定。
- 传感器上盖标有超声波信号发射方向。
- 接线盒涂胶后，防护等级可达IP68。
- 规格齐全，分为大、中、小三种型号，测量管径范围：DN15~DN6000mm。
- 温度范围：-40~90℃。
- 根据用途不同，标准夹式传感器分为便携式和固定式两种。

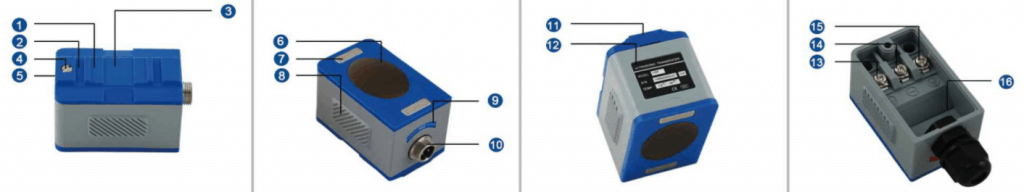

1 张紧带固定槽
2 钢丝绳固定槽
3 钢带固定槽
4 顶盖固定螺丝
5 信号发射方向指示箭头
6 声楔
7 强力磁铁
8 防滑槽
9 上游和下游标识贴纸
10 电缆接口
11 安装距离测量起点和终点
12 产品信息标签
13 正极接线端子
14 负极接线端子
15 接地接线端子
16 接线盒
夹装式超声波流量计工作原理
夹装式超声波流量计采用时差法测量原理。它利用传感器发射的超声波在流体中传播。声波向下游传播的速度会增大，向后传播的速度会减小。在相同的传播距离下，声波的传播时间会不同。根据传播时间与被测流体速度之间的差异，即可测量流体速度。
流体在管道内不同位置的流速不同。管道中心的流速通常比靠近管壁的流速快。管道内流体的流速分布可以用流速横截面分布图来表示。
通过设置流量计并考虑流速的横截面分布，可以计算出平均流速。然后，根据管道的横截面积，即可得到流体的体积流量。
注解：
V 测量流体速度
M 超声波反射次数
D 管道直径
θ 超声波信号与流体之间的夹角
T up 下游传感器向上游传感器发送信号的时间
T down 从上游传感器到下游传感器的传输时间
ΔT = T up – T down

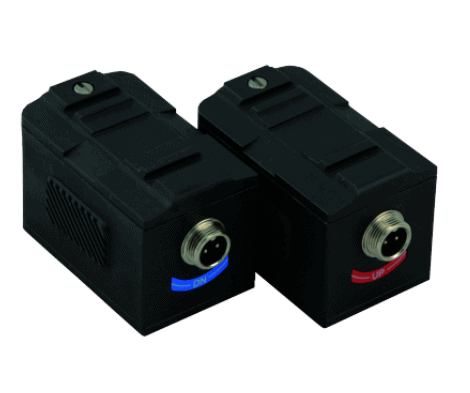

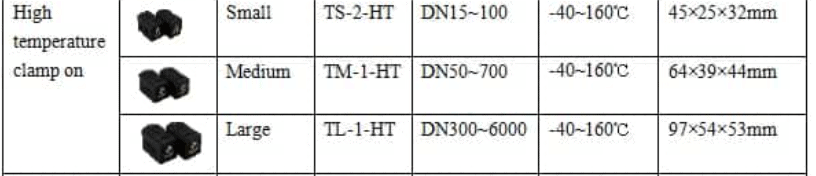

HT系列高温夹装式超声波流量计传感器
- 采用耐高温强力磁铁，测量钢管和铸铁管时，传感器只需吸附在管道外壁即可。
- 配备接地端子，可在强电磁干扰环境下使用。

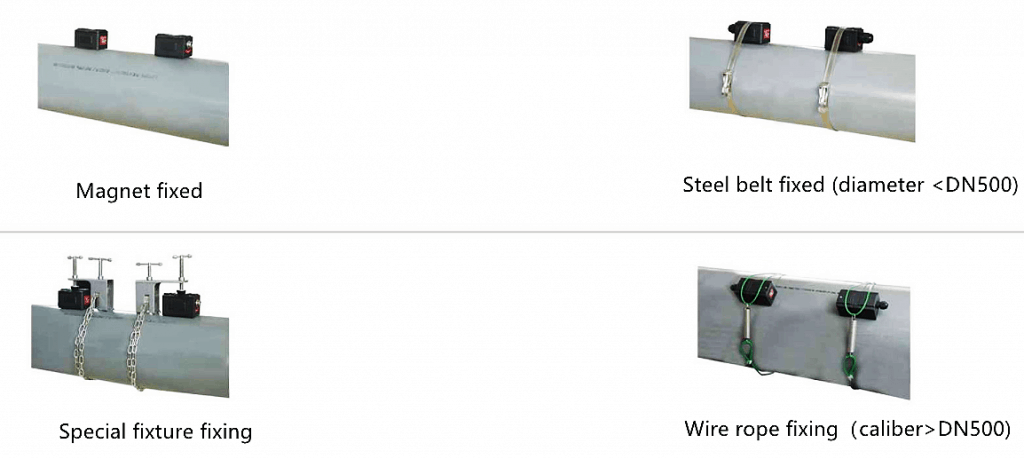

- 可通过钢带、钢丝绳、张紧带或专用夹具固定。
- 传感器上盖标有超声波信号发射方向。
- 接线盒内填充胶水后，防护等级可达IP68。
- 规格齐全，分为大、中、小三种规格，测量管径范围：DN15~DN6000mm。
- 温度范围：-40~160℃。
- 根据用途不同，高温夹式传感器 分为便携式和固定式两种。

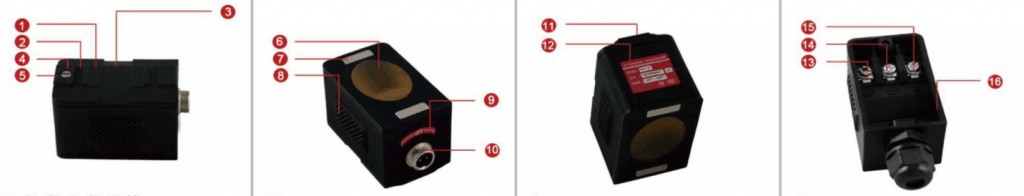

1 张紧带固定槽
2 钢丝绳固定槽
3 钢带固定槽
4 顶盖固定螺丝
5 信号发射方向指示箭头
6 声楔
7 强力磁铁
8 防滑槽
9 上游和下游标识贴纸
10 电缆接口
11 安装距离测量起点和终点
12 产品信息标签
13 正极接线端子
14 负极接线端子
15 接地接线端子
16 接线盒
其他常用的超声波流量检测器：
超声波多普勒流量计测量的是什么？
从超声波测量原理来看，时差法适用于测量纯净且杂质含量较低的液体，例如自来水、河水、污水处理厂出水等。多普勒法适用于测量杂质含量较高的液体和浆液，例如城市排水、泥浆、纸浆等。
根据公司多年的实践经验，这两种测量方法对于被测介质杂质含量的定量指标都比较模糊。主要原因是目前尚无有效测量液体杂质含量的仪器。
多普勒超声波流量计的流量测量基于多普勒效应。探头斜向上发射一束超声波。超声波在流体中传播。流体中会含有气泡或颗粒等杂质（可以认为流体中的杂质与水流速度相同）。
当超声波接触到流体中的杂质时，反射的超声波会产生多普勒频移Δf。多普勒频移Δf与流速成正比。通过测量多普勒频移Δf即可测量流体的流速。
多普勒超声波流量计采用速度面积法测量流量。流速V由超声波流速传感器测量。水位H由压力水位计测量。通道参数预先在控制器中设置。控制器可以利用 水位 自动转换流道面积S。流体的流量计算公式为：
Q= V×S
其中，V – 流速；S – 流道面积；Q – 瞬时流量
由于采用速度面积法测量流量，因此可以应用于任何形状的截面。
相关博客
猜您感兴趣：插入式磁流量计– 大直径在线安装
常见问题
相关产品：
查找更多 适用于液体的超声波流量计 | 夹装式 | 插入式 | 在线式
Sino-Inst，超声波流量计制造商。可测量 DN 15—150mm 范围内的单一声导液体介质。它甚至可以测量水、海水、油和浆料等液体。
Sino-Inst 的超声波流量计，中国制造，品质优良，价格实惠。我们的流量测量仪器广泛应用于中国、印度、巴基斯坦、美国等国家。
