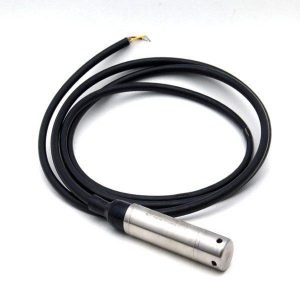

潜水式液位变送器是最常用的液位指示器。它由不锈钢探头组成，探头放置在储罐、水井或其他液体容器的底部。输出4-20mA信号，用于液位测量和控制。
SMT3151TR静压式潜水式液位变送器与其他潜水式液位变送器的区别在于，它采用直杆插入式设计。
- 测量范围：0～5米（5米以上需另行协商）
- 测量精度：0.5
- 输出信号：4～20mA；0～20mA
- 工作温度：-50～80℃/-50～450℃（高温型）
- 接触介质材质：不锈钢、聚丙烯（PP）、聚四氟乙烯（PTFE）
- 防爆等级：ExiaIICT6Gb
静压式潜水液位变送器的特点
- 结构坚固，无活动部件，可靠性高，使用寿命长；
- 可对水、污水、油、高粘度液体等各种介质进行高精度测量，不受介质起泡和沉淀的影响；
- 配备多用途安装支架，安装使用简便；
- 防雷设计，具有良好的抗干扰和防雷能力；
- 具备电源反极性保护和过载电流限制保护；
- 采用新型材料，不易疲劳磨损，具有很强的抗振动、抗冲击和抗过载能力；
- 可定制高温型，最高温度可达450℃。
延申阅读： HART协议数字信号（两线制系统）
潜水式液位变送器参数
| 测量范围： | 0~5m |
| 精度： | 0.5 |
| 信号输出： | 4~20ADC，0~20mA |
| 负载电阻： | 0~600Ω |
| 传输距离： | >1000m |
| 工作电压： | 24VDC |
| 工作温度： | -50~ +80 °C；-50~ +450 °C； |
| 环境温度： | -40~ +50 °C |
| 相对湿度： | ≤85% |
| 接触液体材质： | 不锈钢 |
| 安装方式： | 法兰：DN32 (HG/T20593,20595-97) 射频密封面；G2”螺纹（可定制） |
| 电气连接： | M20×1.5 |
| 防爆等级： | Exia II CT6Ga；Exd II CT6Gb |
投入式液位变送器的应用
Sino-Inst的静压式液位变送器广泛应用于各种工业和市政环境，尤其适用于供水和污水处理厂。主要用于城市供水、油罐、石化及其他敞口储罐的水位测量。
静压式液位变送器测量液体介质的静水压力。液位信息通过电信号传输。该信号随静水压力线性正比变化，用于测量传感器上方的静水压力。
如果您的测量范围大于 5 米，请参考潜水式压力传感器。
- 河流和湖泊水位测量
- 船舶和储罐系统水位测量
- 污水提升泵站和泵站控制
- 污水、沉淀池和雨水滞留池监测
如果您要测量油箱液位，可以选择精度更高、使用寿命更长的磁致伸缩液位传感器。
更多特色静压液位变送器

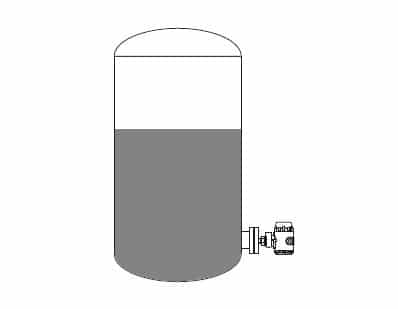

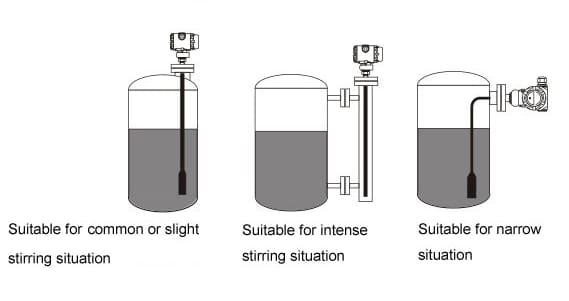

潜水式液位变送器的安装

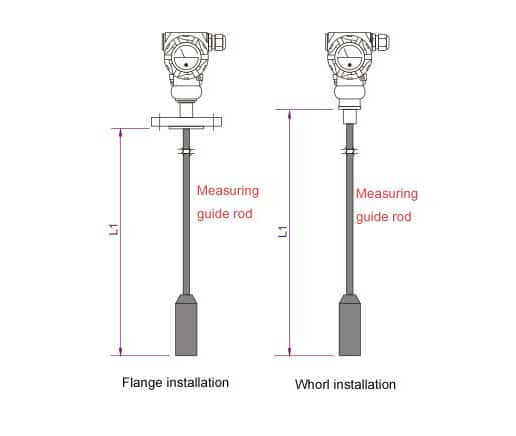

杆式静压液位变送器有两种标准安装方式：G11/2螺纹和法兰。
螺纹安装
对于直接采用 G11/2 螺纹安装的液位变送器，出厂时会随附一个 G11/2 圆螺母。通常有两种安装方式。
安装位置有 G11/2 螺纹。液位变送器可直接旋入。随附的圆螺母可用于固定或拧紧，以防止松动。
安装位置没有 G11/2 螺纹。可利用现有的 Φ50~Φ60 孔，或安装带有 Φ50~Φ60 孔的支架。安装液位变送器后，拧紧圆螺母进行固定。
法兰安装
法兰的标准安装尺寸符合 DN50，GB9119.6-88 标准。
如果安装位置有其他法兰安装孔，请在订购时注明法兰尺寸或相应的规格和标准编号，以便满足安装要求。
什么是静压液位变送器？
静压式液位变送器实际上是一种压力变送器。静压式液位变送器是将压力变送器应用于液位测量的一种方式。潜水式静压液位变送器的工作原理是：被测液体的静压与液位高度成正比。它利用扩散硅或陶瓷敏感元件的压阻效应，将静压转换为电信号，经过温度补偿和线性校正后，转换为4-20mA ADC标准电流信号输出，从而实现液位测量。
阅读更多：【什么是静压液位传感器以及它的工作原理】
投入式液位变送器工作原理
静压式液位传感器的基本工作原理是静压液位测量。
在液体中，一定深度处产生的压力是由测量点上方介质自身的重量产生的。它与介质的密度和当地的重力加速度成正比。
公式 P = ρgh 反映了它们之间的比例关系。
其中，P = 压力，ρ = 介质密度，g = 重力加速度，h = 测量点深度。
因此，输入液位计测量的物理量实际上是压力。这可以从输入液位计的校准单位 mH2O 来理解。实际液位需要通过转换来获得，转换前需要知道密度和重力加速度这两个参数。在工业领域，这种转换通常由二次仪表或 PLC 完成。
静压式液位传感器主要用于测量腐蚀性液体，例如盐酸、过氧化氢等，或化工废水和电镀废水。主要用于腐蚀性介质的测量。它具有耐腐蚀性强、性能稳定的优点。
静压液位变送器的优缺点
关于静压式液位变送器的优缺点，我们在此进行简要分析。如果您想了解更多关于液位变送器优缺点的信息，请参考Sino-Inst的液位变送器的相关资料。
优点
- 测量精度高；
- 超远测量范围，可定制至1000米。
- 安装简便；
- 信号可远程传输；
- 通过选择不同材料，可抵抗各种介质的腐蚀；
- 适用于防爆场合；
- 成本低。
缺点
- 测量信号需要进行转换；
- 当测量范围大于5米时，无法测量温度超过125℃的高温介质；
- 测量介质的密度必须均匀。
延申阅读： 静水压力变送器
静压液位变送器价格
与其他液位变送器相比，静压式液位变送器的成本更低。静压式液位变送器的价格主要受测量环境的影响，例如：
- 量程范围；
- 介质温度；
- 介质是否具有腐蚀性；
Sino-Inst是一家静压式液位变送器制造商。中仪器致力于为客户提供最具竞争力的静压式液位变送器价格。例如，通用型静压式液位变送器的参考价格为70美元。如需了解确切价格，请联系我们的销售工程师。
Sino-Inst提供详细的产品规格和数据表供您参考。我们的应用工程师可以帮助您选择最适合您特定安装需求的产品。如果您需要更多信息，请联系我们。
常问问题
Sino-Inst 提供超过 10 种潜水式液位变送器。其中约 50% 为潜水式液位传感器，40% 为水位计，40% 为储罐液位计。我们提供多种静压式液位传感器选项，包括免费样品和付费样品。
Sino-Inst 是全球知名的静压式液位变送器供应商和制造商。
潜水式液位变送器仪器，总部位于中国。
Sino-Inst 通过成熟的经销网络销售产品，覆盖美国所有 50 个州和全球 30 个国家。潜水式液位变送器产品在国内市场、东南亚和中东地区广受欢迎。选择通过 ISO9001 和 ISO14001 认证的供应商，确保产品安全。立即发送询价单，即可获得报价。
