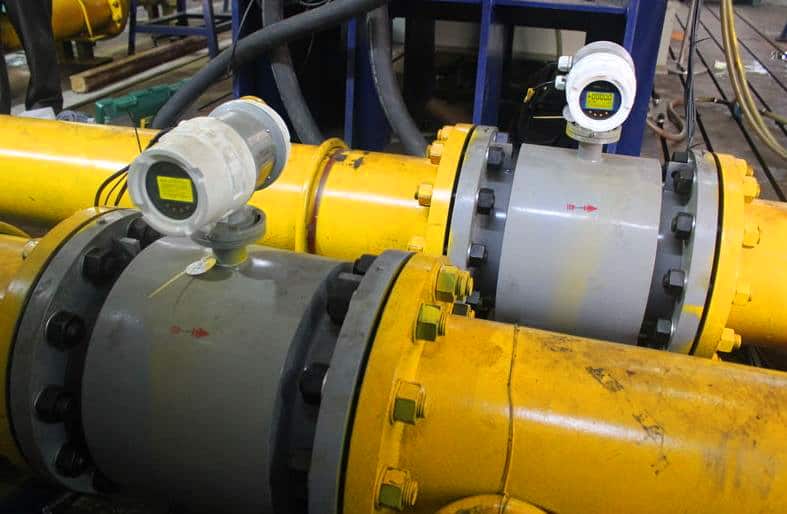

什么是电磁流量计？
电磁流量计也称为电磁流量计或磁流量计。它是一种容积式流量计，主要用于高精度测量各种导电流体的流量，例如水基液体，以及泥浆、污泥等混合介质。
电磁流量计基于电磁感应原理。我们中仪器提供一系列全通径和插入式电磁流量计，适用管道直径范围从DN6到DN3000，精度可达0.5%。
选择合适的电磁流量计
电磁流量计的优势
首先，我们来看一下电磁流量计的结构。
电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器组成。

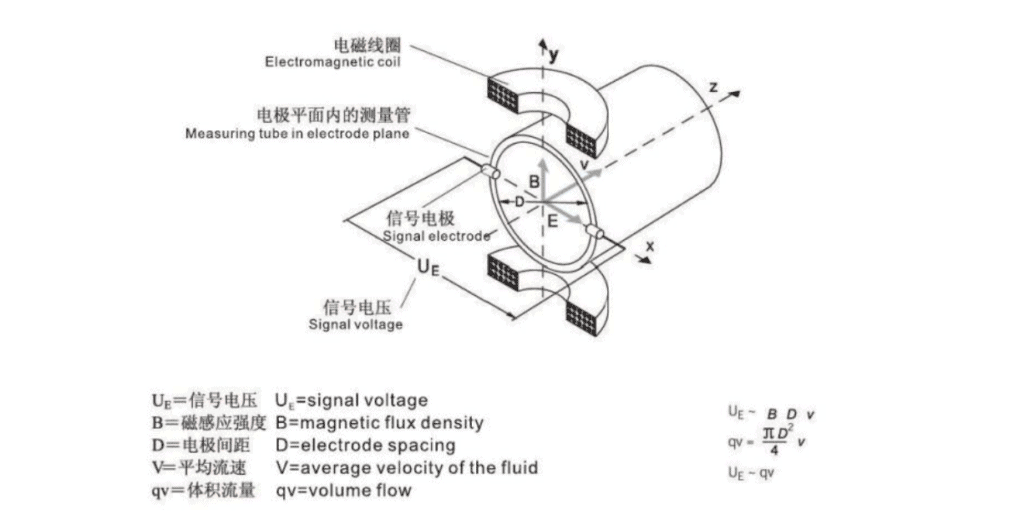

电磁流量计是根据法拉第电磁感应定律制造的，用于测量导电液体的体积流量。
法拉第电磁感应定律（指导体通过磁场时，导体内部会产生感应电势的现象）是电磁流量计测量的基本原理。
该测量原理适用于导电流体。
流体流入磁场垂直于流体流动方向的管道，利用两个对称布置的电极即可测量流体中感应的电势。
信号电压UE与磁感应强度B、电极间距D和平均流体速度v成正比。
因为磁感应强度B和电极间距D是恒定的。因此，信号电压 UE 与平均流速 v 成正比。
用于计算体积流量的方程表明，信号电压 UE 与体积流量呈线性正比关系。
检测到的信号电压在转换器中被转换为刻度，并 输出模拟和数字信号。

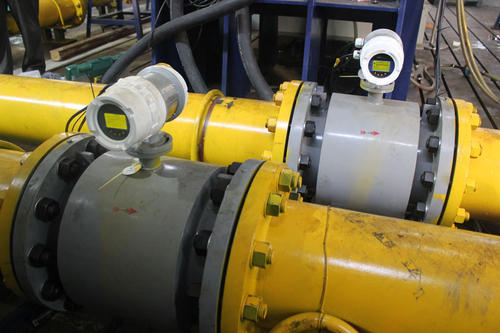

电磁流量计用于测量管道中导电液体（例如水、酸、碱和浆液）的流速。测量去离子水时，介质的最低电导率为 20 μS/cm。对于大多数液体，测量所需的最低电导率可达 5 μS/cm。
电磁流量计主要应用于以下领域：
延伸阅读：指南：电磁流量计安装
磁力计衬管的选择应根据被测介质的腐蚀性、磨损性和温度而定。
- 硬橡胶/软橡胶耐一般弱酸碱腐蚀，耐温范围为65℃。软橡胶具有良好的耐磨性。
- 聚四氟乙烯（PTFE）几乎耐强酸碱腐蚀，但耐热磷酸除外。介质温度可达130℃，但耐磨性较差。
- 聚氨酯橡胶具有良好的耐磨性，但不耐酸碱腐蚀，耐温性也较差，介质温度低于65℃。
| 衬里材料 | 功能 | 应用 |
| 硬橡胶 | 1. 在室温下耐盐酸、醋酸、草酸、氨水、磷酸、50%硫酸、氢氧化钠和氢氧化钾。 2. 避免强氧化剂。 | 1, 低于70℃ 2. 一般酸、碱和盐溶液。 |
| 软橡胶 | 1. 具有良好的弹性和耐磨性； 2. 耐一般低浓度酸、碱和盐类介质的腐蚀，但不耐氧化性介质的腐蚀。 | 1. 70℃以下； 2. 用于计量一般水、污水、泥浆、矿浆等。 |
| 聚四氟乙烯 (PTFE) 改性聚四氟乙烯 (PFA) | 1. 塑料中化学性质最稳定的材料。可耐受沸腾的盐酸、硫酸、硝酸和王水，以及强碱和各种有机溶剂； 2. 耐磨性和附着力较差。 | 1.-40℃~+130℃C(PTFE), -40℃~+160℃(PFA); 2. 强腐蚀性介质，例如酸和碱； 3. 卫生级介质。 |
| PO | 1. 室温下可耐受盐酸、乙酸、草酸、氨水、磷酸、硫酸、氢氧化钠和氢氧化钾。 2. 可耐受浓碱和各种有机溶剂。 | 1. 70℃以下； 2. 一般酸、碱和盐溶液； 3. 一般水、污水、泥浆、矿浆。 |
| 陶瓷 | 耐磨、耐高温、耐腐蚀 | 低于 200℃ |

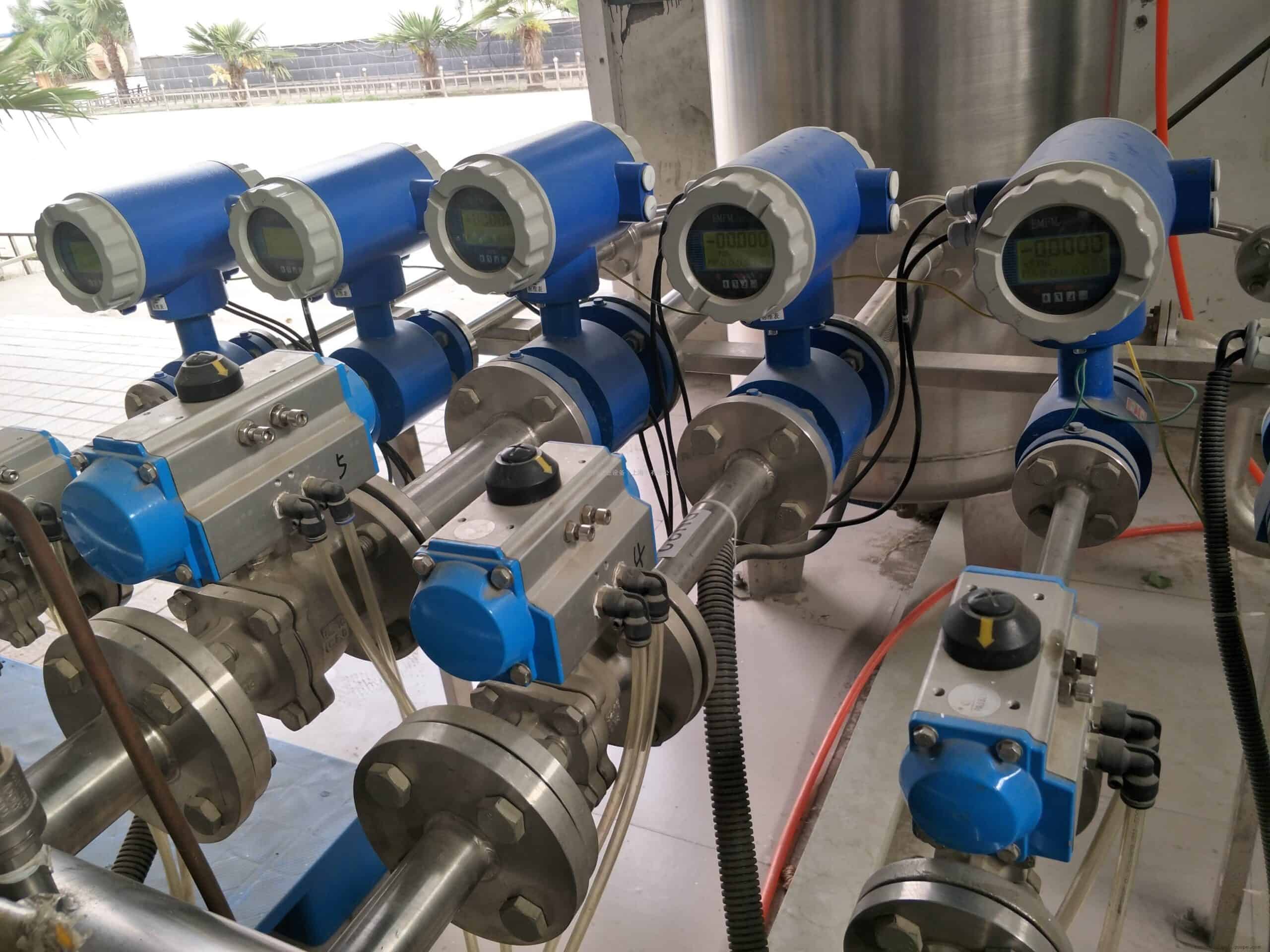

1.环境条件：
电磁流量计，尤其是带智能液晶屏的流量计，安装位置应尽量避免阳光直射。环境温度应在5℃~55℃之间。
2.避开强干扰源
选择无强电磁场辐射的地方安装流量计。
避免靠近容易产生电磁干扰的设备，例如电机、变压器和变频器。
流量计的测量原理基于法拉第电磁感应定律，其初始信号非常微弱，小于毫伏。
如果流量计附近存在强电磁场辐射，会影响测量精度，甚至导致流量计无法正常工作。

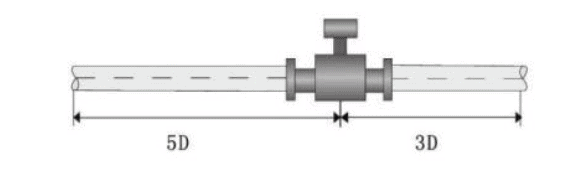

3.电磁流量计直管段
注意尽可能避开涡流产生部件，例如各种阀门、弯头、旁通管等。
尽量延长流量计上下游的直管段。必要时安装整流管。
确保流量计上游直管段的直径至少为 5 DN（测量管径）。下游直管段的直径至少为 2 DN。
4.液体电导率必须均匀稳定
请勿将流量计安装在被测流体电导率极不均匀的位置。
如果上游注入不同的介质，会导致电导率不均匀，从而影响测量结果。
在这种情况下，建议将注入口移至下游。
如果必须从上游注入，则注入口应尽可能远离流量计。通常情况下，最好保持 20 DN 以上的距离，以确保液体充分混合且均匀。
5.保持电极轴线水平
间歇式测量电极的平面必须保持水平。这可以防止气泡导致两个电极之间出现短暂绝缘。
6.电磁流量计接地环
由于电磁流量计的感应信号非常微弱，容易受到噪声干扰。因此，传感器和转换器的参考电位必须与被测液体的电位相同，并且必须接地。
在电磁流量计两端安装接地环或接地电极的目的是使流量计外壳与液体之间达到等电位。
普通金属管道（一般无需安装接地环）
当管道本身接地良好时，可以省略接地线，但必须通过流量计自带的接地线将外壳与液体连接。
绝缘管道（塑料管道、橡胶内衬管道等）
应在传感器两端安装接地环（或接地电极），并通过接地线将被测介质与大地短路。
阴极保护管道
管道法兰通过铜线连接，但铜线必须与接地线绝缘。
电磁流量计是一种广泛使用的流量测量仪器。我们应该如何校准它呢？
我们来看一下电磁流量计的校准方法：
- 根据验证试验的管道直径和流量，确定相应的水泵；
- 流量计正确安装连接后，应按照验证规程的要求通电预热约30分钟；
- 如果使用高位水箱水源，检查稳定水塔是否出现溢流信号。正式试验前，使用验证介质在管道系统中循环一段时间。同时，检查管道密封件是否存在泄漏；
- 正式验证前，应将验证介质注入电磁流量计传感器。然后关闭下游阀门，调整零位；
- 验证开始时，打开管道前端的阀门，然后缓慢打开电磁流量计后方的阀门，以调节验证点的流量。
- 校准过程中，各流量点的流量稳定性应控制在流量法的1%至2%以内，总量控制在5%以内。
- 单个流量点验证完成后，验证介质的温度变化不应超过1℃；整个验证过程完成后，温度变化不应超过5℃。
- 待测电磁流量计下游必须保持足够高的压力，以确保管道内无闪蒸和空化现象发生。
- 测试结束后，关闭测试管道前端的阀门，然后停止泵的运行，避免稳压装置空转。同时，必须排出测试管道内剩余的验证介质，并关闭控制系统和空气压缩机。
