在线式超声波流量计

在线式超声波流量计是一种标准管段式流量计。它利用超声波时差原理测量流量。

在线式超声波流量计（型号：2000F）采用管段式传感器测量液体管道流量，解决了夹装式和插入式流量计因非标管道和人为安装误差导致的测量精度下降问题，真正实现了百分之一的测量精度。

在线式超声波流量计 参考价格：470.00 美元/台

• 特点
• 规格
• 可选主机

在线式超声波流量计的特点

• 高精度
  • 精度优于±1%
• 测量范围广
  • 多种传感器可选，管道尺寸从DN15mm到DN6000mm
• 高可靠性
  • 采用低电压、多脉冲技术，提高精度、使用寿命和可靠性。
• 强抗干扰能力
  • 双平衡信号差分接收/驱动电路，避免变频器、电视塔、高压线等干扰。
• 强大的记录功能
  • 自动记录以下数据：
  • 最近512天/128个月/10年的累计数据
  • 最近64次开关机事件的时间和相应流量
  • 最近32天的工作状态
• 传输距离远，易于联网
  • RS485支持无线网络，连接GPRS模块即可实现无线传输。
• 支持热量测量
  • 连接温度传感器，即可完成热量/能量测量。

在线式超声波流量计规格

工作条件：

	变送器	传感器
防护等级	IP68	IP68
温度	-20~60℃	-30~160℃

可选传感器：

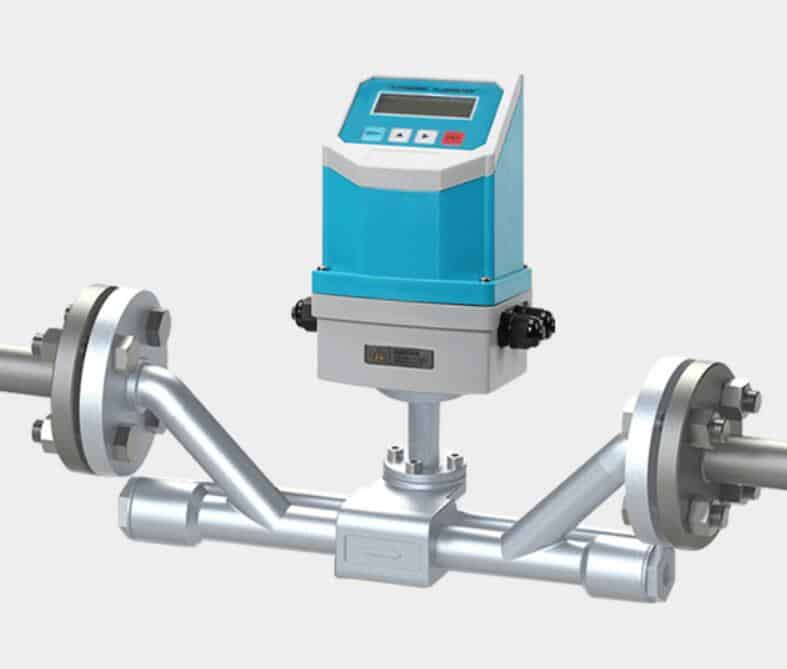

π型管式传感器：

螺纹连接

公称直径（DN）	压力等级（P）	长度(L)	连接螺纹	螺纹有效长度	标准
DN15	2.5	320	G3/4B	18	GB/T7307-2001
DN20	2.5	360	G1B	15
DN25	2.5	390	G11/4B	16
DN32	2.5	450	G11/2B	22.5

法兰连接

公称直径（DN）	压力等级（P）	长度(L)	法兰尺寸							标准
			外径D	螺栓中心孔直径D1	螺栓孔直径×数量Φ×n	密封面直径 D2	法兰厚度		螺栓连接规范
							c	f
DN	2.5	320	95	65	14×4	46	14	2	M12×50	GB/T9119-2000
15
DN	2.5	360	105	75	14×4	56	16	2	M12×50
20
DN	2.5	390	115	85	14×4	65	16	2	M12×60
25
DN	2.5	450	140	100	18×4	76	18	2	M16×60
32

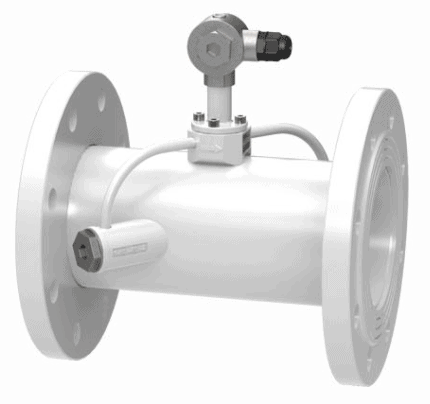

标准管径传感器：

公称直径（DN）	压力等级（P）	长度(L)	法兰尺寸							标准
			外径D	螺栓中心孔直径D1	螺栓孔直径×数量Φ×n	密封面直径D2	法兰厚度		螺栓规格
							c	f
40	1.6	300	150	110	18×4	84	18	2	M16×60	GB/T9119-2010
50	1.6	300	165	125	18×4	99	20	2	M16×70
65	1.6	300	185	145	18×4	118	22	2	M16×70
80	1.6	225	200	160	18×8	132	20	2	M16×70
100	1.6	250	220	180	18×8	156	22	2	M16×80
125	1.6	275	250	210	18×8	184	22	2	M16×80
150	1.6	300	285	240	22×8	211	24	2	M20×80
200	1.6	350	340	295	22×12	266	26	2	M20×90
250	1.6	450	405	355	26×12	319	28	2	M22×90
300	1.6	500	460	410	26×12	370	32	2	M22×90
350	1	550	500	460	23×16	428	28	4	M20×80
400	1	600	565	515	25×16	482	30	4	M22×90
450	1	700	615	565	25×20	532	30	4	M22×90
500	1	800	670	620	25×20	585	32	4	M22×90
600	1	1000	780	725	30×20	685	36	5	M27×110
700	0.6	1100	860	810	25×24	775	32	5	M22×90
800	0.6	1200	975	920	30×24	880	32	5	M27×100
900	0.6	1300	1075	1020	30×24	980	34	5	M27×100
1000	0.6	1400	1175	1120	30×28	1080	36	5	M27×110

规格

准确性	±1%
流量范围	0~±10m/s
管道尺寸	DN15~DN6000mm
流体温度	-30~160℃
流体类型	水、海水、污水、酸、碱、酒精、啤酒、各种油类等，作为单一均匀的液体，都能传导超声波。
管道材料	允许使用钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢以及所有其他带内衬的高品质管道。
输出	1通道4-20mA电流输出，阻抗0-1kΩ，精度0.1%；1通道OCT脉冲输出，脉冲宽度6-1000ms；1通道继电器输出
信号输入	3通道4-20mA电流输入，数据采集器可连接三线PT100铂电阻实现温度测量。
通讯方式	RS485、Modbus 协议
电源	DC8~36V 或 AC10~30V AC85~264V，配备防水电源适配器

扩展阅读：大直径管道磁性流量计

在线式超声波流量计可选主机：

当然，除了集成安装外，在线式超声波流量计还可以进行分体式安装。根据测量条件，可以选择不同的主机。

壁挂式 2000S1
电源：直流 8~36V 或 交流 85-264V

壁挂式 2000S2
电源：直流 8~36V 或 交流 85-264V

面板安装式 2000U
电源：直流 8~36V 或 交流 85-264V

模块安装 2000M
电源：直流 8~36V

壁挂式 2000S4
电源：直流 8~36V 或 交流 85-264V

在线式超声波流量计工作原理

在线式超声波流量计是一种基于“时差法”原理测量圆管内液体流量的流量计。它采用先进的多脉冲技术、信号数字处理技术和误差校正技术，能够更好地适应工业现场环境，测量更加便捷、经济、准确。该产品已达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。

超声波流量计与电磁流量计类似，由于其流道内没有任何障碍物，因此属于无阻流流量计。它是一种适用于解决流量测量难题的流量计，尤其适用于大口径流量测量，具有显著优势。它是目前发展最快的流量计类型之一。

时差式超声波流量计 采用时差法进行测量。它利用传感器发射的超声波在流动流体中传播。声波沿下游方向的传播速度会增大，沿后方方向的传播速度会减小。在相同的传播距离下，声波的传播时间会有所不同。根据传播时间与测量流体速度之间的差异，即可测量流体速度。

流体在管道内不同位置的流速不同。管道中心的流速比靠近管壁的流速快。管道内流体的流速分布可以用流速横截面分布图来表示。

通过设置流量计并考虑流速的横截面分布，可以计算出平均流速。然后，根据管道的横截面积，即可得到流体的体积流量。

注解：
V 测量流体速度
M 超声波反射次数
D 管道直径
θ 超声波信号与流体之间的夹角
T up 下游传感器向上游传感器发送信号的时间
T down 从上游传感器到下游传感器的传输时间
ΔT = T up – T down

您可能感兴趣：超声波流量计类型及技术指南

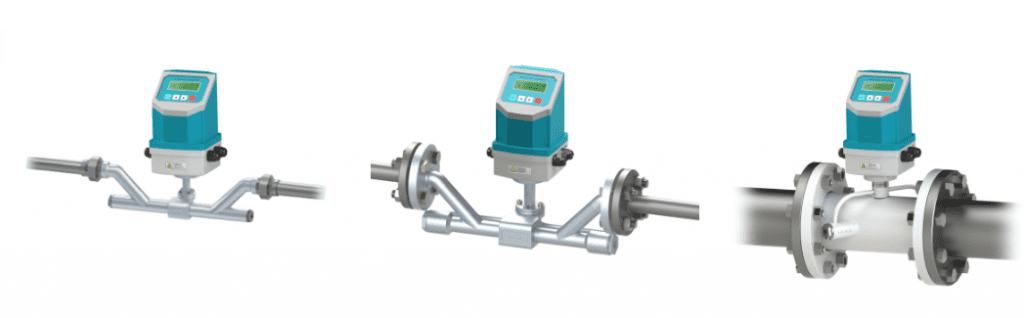

管段式在线传感器

管段式传感器：管段式传感器是一种测量方法，它通过法兰或螺纹将传感器直接连接到被测管道上。该传感器解决了在安装外部夹具和插入式传感器时，因参数不准确而导致的人工或被测管道测量误差问题。它具有测量精度高、稳定性好、免维护等特点。

夹装式超声波流量计

夹装式超声波流量计（型号：3000S）由主机和外置夹式传感器组成。只需将外置夹式传感器粘贴在管道表面，即可完成各种液体的流量测量。与传统流量计相比，它无需切断管道和流量，安装方便快捷，真正实现了无损安装。与其他厂商常用的TDC算法相比，TGA测量技术是一种速度更快、精度更高的过程时间测量算法。

延伸阅读：超声波流量检测器类型

插入式超声波流量计

插入式流量计（型号：2000S）解决了超声波夹装式流量计长时间工作时信号衰减 以及管道内壁结垢导致信号接收不良的问题。它无需停产即可安装，适用于钢管、铸铁管、FRP管、PVC管和水泥管等多种管道。

了解更多：超声波流量计类型及技术指南

Sino-Inst，专业生产在线式超声波流量计。该流量计可测量DN32至6000mm范围内的单一声导液体介质，包括水、海水、油和浆液等。

Sino-Inst 的在线式超声波流量计，中国制造，品质优良，价格实惠。我们的流量测量仪器广泛应用于中国、印度、巴基斯坦、美国等国家和地区。
