插入式磁流量计

插入式电磁流量计，又称插入式电磁流量计，是一种插入式流量计。插入式电磁流量计无需停止流体流动即可安装。适用于DN300-3000大口径管道。

插入式电磁流量计采用压力取压安装技术。它由插入式电磁传感器和电磁流量转换器组成。

安装方式可分为带截止阀的在线安装式和不带截止阀的水控式安装式。插入式 电磁流量计 适用于测量管道中各种导电液体的体积流量，也可用于测量酸、碱、盐等腐蚀性导电液体。

插入式电磁流量计的特点

与管段式电磁流量计相比，插入式电磁流量计具有以下优势：

1. 无需断水、断管，可直接安装在现有管道上；
2. 维护时易于拆卸；
3. 尤其适用于大口径管道，性价比高；
4. 精度低于法兰式流量计，主要用于过程控制而非测量；
5. 可制成一体式或组件式；
6. 插入式电磁结构无需断水即可在低压或高压下轻松安装和拆卸，因此非常适合对现有管道进行流体测量，并方便仪器的维护和维修。
7. 测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于20μs/cm）等物理参数变化的影响。
8. 传感器几乎没有压力损失，能量损失也极低。
9. 测量范围广。被测管道的满量程流量可在 1m/s 至 10m/s 范围内任意设定，输出信号与流量呈线性关系。
10. 该流量计不仅具有 0~10mA 或 4~20mA 的标准电流输出，还具有 1~5kHz 的频率输出。

插入式电磁流量计规格

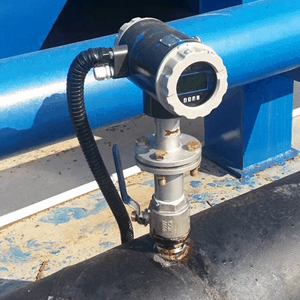

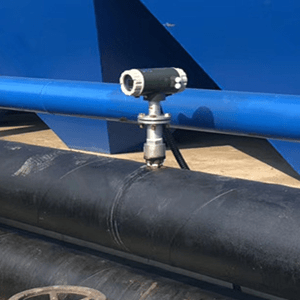

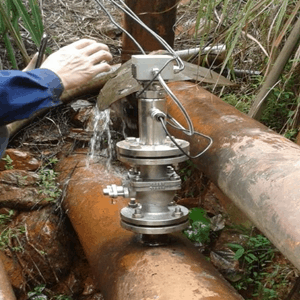

插入式磁流量计的应用

• 饮用水
• 供水系统
• 泵站
• 过滤器平衡与反冲洗
• 再生水
• 处理水
• 灌溉用水
• 冷却水
• 原水

延伸阅读：2英寸水流量计

插入式磁流量计原理

所有磁流量计都基于经典物理学的基本原理（法拉第电磁感应定律）：

E = 常数 × B × D × V

该定律指出，导电介质在磁场中运动时产生的感应电压 (E) 的大小与磁场强度 (B)、探头之间的路径长度 (D) 和介质速度 (V) 成正比。

在原理和实际应用中，除速度外，所有参数均可固定。

因此，磁流量计仅对“速度”做出响应，对流体条件（密度、粘度等）和应用限制 (压力、温度、机械振动以及流体脉动）的变化极其不敏感。

磁流量计的工作原理与发电机完全类似。

当导体垂直穿过磁场运动时，会在导体中感应出电压。

导体运动速度越快，产生的电压越大。

您可能想了解更多关于：磁流量计技术指南|什么是磁流量计以及如何工作？

电磁流量计的优势

电磁流量计（MAG）在工业领域已广泛应用超过50年。

其优势显而易见，无可辩驳。

• 高可靠性——无运动部件
• 无需定期维护
• 精度高：读数的0.5%至2.0%
• 量程范围广：高达100:1
• 无压降
• 材质选择范围广
• 可计量的流体种类繁多

延伸阅读：工业电磁表

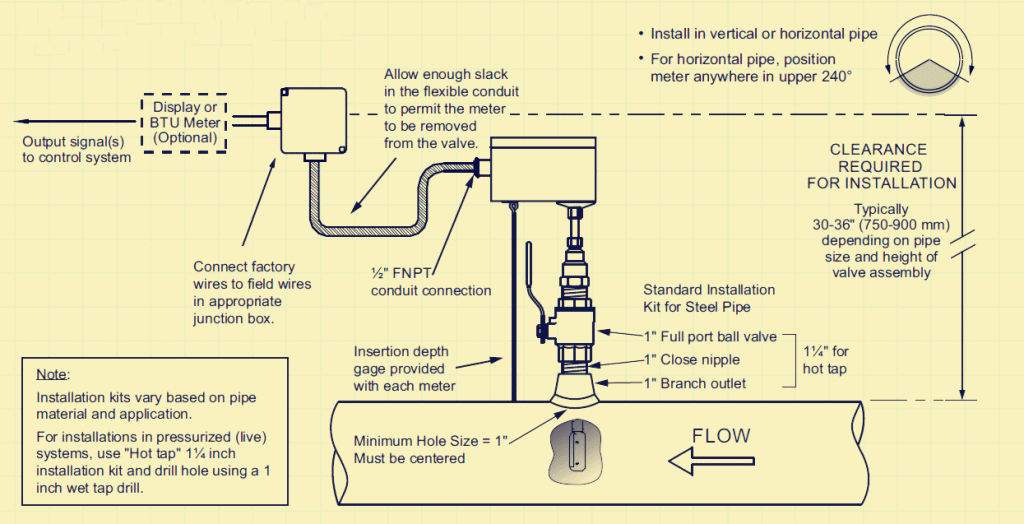

插入式磁流量计典型安装步骤

安装简便

1. 放置鞍座和球阀
2. 带压开孔
3. 插入流量计并设置深度
4. 拧紧卡箍
5. 在塑料管道上连接接地线

延伸阅读：特殊磁流量计安装情况

安装环境的选择

1. 应安装在水平管道的下部，并向上垂直安装，避免安装在管道的最高点并向下垂直安装；
2. 应安装在管道的上升段；
3. 在明装排放管道中安装时，应安装在管道的下部；
4. 如果管道落差超过5米，应在传感器下游安装排气阀；
5. 控制阀和截止阀应安装在传感器下游，而不是上游；
6. 传感器不得安装在泵的进出口处，应安装在泵的出口处；
7. 远离强磁场设备，例如大型电机和大型变压器；
8. 安装地点不应有剧烈振动，管道应牢固固定，环境温度变化不宜过大；
9. 安装环境应便于安装和维护。

安装位置的选择

安装位置必须确保管道始终充满待测流体。
选择流体脉冲较小的位置，即远离泵、阀门、弯头和其他局部阻力部件的位置。

测量两相（固液或气液）流体时，选择不易发生相分离的位置。

避免测量位置出现负压。

侧管的直径或周长应易于测量，且椭圆度应较小。

直管段长度

传感器安装管道上游侧的直管段长度应大于等于10D，下游侧应不小于5D（D为被测管道的直径）。

流量控制 阀应安装在传感器上游侧的被测管道上，流量控制阀也应安装在传感器下游侧。测量时，通常应将流量控制阀完全打开。

安装方法

垂直安装。传感器插入管道时，应垂直于管道中心轴线，与管道截面的夹角小于50°。适用于测量管道振动较小的洁净介质。

电磁流量传感器的插入点有两种方式：一种是插入管道内径的1/4处，另一种是插入管道内径的1/2处。

将安装底座正确焊接在管道上。清除被测管道安装底座上的焊渣和毛刺。

关闭 上游 流量控制阀或使用低压水源。

将DN50球阀安装在安装底座上。注意球阀的长腔朝上。检查球阀是否可以完全开启和关闭。如有任何问题，请进行维修。将压紧螺纹阀座、压紧螺母和橡胶密封圈安装到球阀上。松开定位螺钉和压紧螺母，将传感器通过球阀插入被测管道。拧紧压紧螺母和定位螺钉，同时注意传感器方向标识的插入方向和流体流动方向。

插入深度

(1) 选择插入平均流速电极时，根据管道湍流情况，平均流速点位于距管壁约 H=0.25D 处（D：管道内径）。按下手柄，使插入杆进入管道深度 H。（此时 L2 = 原 L2-H）

(2) 确认插入深度正确后，转动流向杆，使其连接线与管道中心线平行。此时，两电极之间的连接线将垂直于管道中心线，即电极之间的连接线垂直于流速方向。

(3) 调整完毕后，先拧紧锁紧螺母，然后分别拧紧三个锁紧螺母。其作用之一是防止插入杆被管内压力推出，另一个作用是防止插入杆振动。

(4) 实际现场安装时，插入深度仅允许为管道直径的四分之一（0.25D）。插入深度为管道中心（0.5D）。

(5) 松开接线盒下方的紧固螺钉。将接线盒旋转至您满意的位置，然后拧紧螺母。

更多特色插入式流量计

目前市面上有多种插入式流量计。根据插入式流量计检测头的工作原理，可将其分为插入式涡轮流量计、插入式涡街流量计、插入式电磁流量计、插入式超声波流量计和插入式靶式流量计。

正确选择流量计对流量测量至关重要。在相同的工况下选择不同的流量计，最终的测量结果必然会有显著差异。

如果初始选择不当，甚至可能导致无法进行定量测量，并损坏仪器。因此，用户必须正确了解如何选择合适的 流量计。掌握一些基本的选择方法有助于避免选型错误。

为了确保流量计在生产现场的正确使用，流量计的选择通常必须根据生产现场需要测量的介质来确定。

插入式涡街流量计

插入式涡街流量计的优点在于其优异的抗振性能、无零点漂移和高可靠性。通过对涡街流量计进行大量的波形分析和频谱分析，对探头形状、壁厚、高度、探头杆直径以及匹配的压电晶体进行了优化设计。

采用先进的数控车床进行加工，确保了加工的同轴性和光滑度等技术参数，并配合特殊加工工艺，克服了涡街流量计固有自激振荡频率对信号影响的常见问题。

插入式涡街流量计主要用于各行业工业管道中大口径气体、液体和蒸汽介质的流量测量。

其特点是压损小、测量范围大、精度高。在工作条件下测量体积流量时，几乎不受流体 密度、压力、温度、粘度和其他参数的影响。

插入式超声波流量计

插入式超声波流量计根据信号检测原理可分为传播速度差法（直接时差法、时差法、相位差法和频率差法）、波束偏移法​​、多普勒法和互相关法，以及空间滤波法和噪声法等。

超声波流量计与电磁流量计类似，由于其流道内没有任何障碍物，因此属于无阻碍流量计。它是一种适用于解决流量测量难题的流量计，尤其适用于大口径流量测量，具有诸多优势。

插入式超声波流量计主要应用于石油、化工、冶金、电力、给排水等领域。

插入式涡轮流量计

插入式涡轮流量计采用防爆结构设计，可显示总流量、瞬时流量和满量程流量百分比。电池采用长效锂电池，单功能积分器的电池寿命可达5年以上，多功能指示器的电池寿命可达12个月以上。

插入式涡轮流量计可显示多种流量单位，包括立方米、加仑、升、标准立方米、标准升等。可设置固定压力和温度参数进行气体补偿。对于压力和温度参数变化不大的场合，该仪器可进行固定补偿累积。

插入式涡轮流量计主要应用于石油、化工、冶金、科研等领域的计量和控制系统。

插入式靶流量计

插入式靶流量计是在传统靶流量计的基础上发展而来。随着新型传感器和微电子技术的发展，一种新型的电容力感应式插入式靶流量计应运而生。它具有无孔板、涡街等活动部件的特点，同时又具备可与 容积式流量计媲美的高灵敏度和高精度，测量范围宽广。

插入式靶流量计对小流量、高粘度、易冷凝易堵塞、高低温、强腐蚀、强振动等各种流量测量困难的工作条件具有良好的适应性。主要用于冶金、石油、化工、能源、食品、环保等领域的流量测量。

更多特色污水流量计

了解更多：污水流量计选型

Sino-Inst 提供各种适用于污水处理的流量计。
