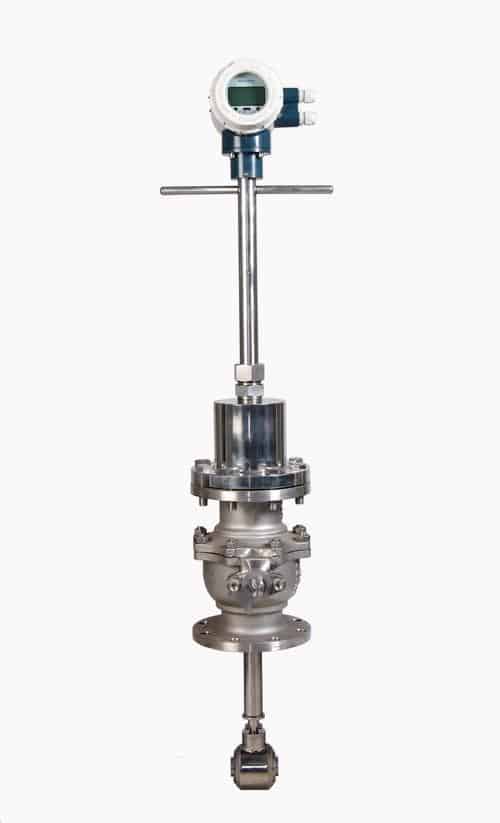

插入式涡街流量计

插入式涡街流量计主要用于大直径管道中气体、液体和蒸汽流体的流量测量。

插入式涡街流量计适用于大口径管道，可减少管道安装，从而节省成本。该流量计主要用于大口径气体、液体和蒸汽介质流体。测量体积流量时，几乎不受流体 密度、压力、温度和粘度的影响。采用插入式结构，无需切割管道或钻孔焊接法兰，只需插入即可，安装简便。大大节省了人工成本和产品成本。

插入式涡街流量计参考价格：500-1500美元/个。

插入式涡街流量计的特点

1. 适用于大口径管道（DN150~DN2000）的测量，精度要求不高；
2. 安装简便，无需切割管道，大大节省人工成本和产品成本；
3. 介质适用性强，可用于大多数蒸汽、气体和液体的流量测量和控制；
4. 结构简单，无孔隙设计，无磨损、无污垢、无运动部件，故障率低，稳定性高，可靠性强；
5. 涡街流量计采用最新的信号处理技术，对测量信号进行全系统分析，消除外部干扰和介质扰动，即使在恶劣的工艺条件下也能实现稳定的测量；
6. 涡街流量计的压电元件嵌入探头本体中，不与介质接触，内部无填充物，压损低，使用寿命长；
7. 涡街流量计本身产生一个信号，其输出频率与流量呈线性关系。不存在零点漂移问题；
8. 采用先进的数字信号处理技术。具有极低的下限和优异的抗振性能。

插入式涡街流量计规格

什么是涡流？

什么是涡流？

当流体以高雷诺数流过静止物体（“钝体”）时，流体会在物体两侧形成涡旋。
每个涡旋形成后，会从物体上分离，并以交替扭转的方式随流动的气体或液体继续运动。
这种现象称为涡旋旋转，而沿静止物体向下游运动的涡旋群则称为涡街。

涡街流量计的工作原理是什么？

涡街流量计的工作原理是什么？

涡街流量计工作原理

涡街流量计是一种根据卡门涡旋原理制造的速度型流量计，可用于测量常规气体、蒸汽和液体的流量。

涡街流量传感器具有高精度、宽量程比等优点，且使用过程中无运动部件，这可以提高机械稳定性并减少维护。涡街流量计在测量工作状态下的流量时，几乎不受介质的温度、压力和成分的影响。

因此，该仪器校准方便，涡街流量传感器 在生产和生活中得到广泛应用。

当在流体中设置三角柱涡旋发生器时，涡旋发生器两侧会交替产生规则的涡旋，称为卡门涡旋。

涡旋柱在涡旋发生器下游呈非对称排列。涡街流量计正是基于此原理制造的。

涡旋由涡旋发生体产生，涡旋数量由高灵敏度传感器检测。在一定范围内，涡旋产生数量与流量成正比。

在涡街流量计中，流量与涡旋产生数量之间的关系可以用以下公式表示：

Q：被测介质的工作体积流量。单位为 m³/h。
F：涡旋发生体产生的涡旋频率。单位为 Hz。
K：指计算或校准后的流量系数。它表示每立方米产生的频率信号数量。该系数通常通过校准获得。

标准表法校准系数 K 的公式：

该公式也可用于流量校正。

了解更多 涡街流量计工作原理（维基百科）

OMEGA Engineering 制作了一段关于涡街流量计工作原理的精彩讲解视频。我们一起来看看！

视频来源：https://www.youtube.com/watch?v=QxCeVVXF2ng&feature=emb_logo

涡街流量计的类型

涡街流量计的类型

根据​​安装方式的不同，涡街流量计 的类型包括：

1. 插入式流量计
   每种插入式涡街流量计都包含一个内置钝体和三个传感器，分别是用于记录涡旋脱落频率的传感器、一个热电阻 温度传感器和一个固态压力传感器。这些组件紧密地排列在一个短管内，共同构成一个称为插入式传感器头的组件。传感器探头通过法兰或NPT外螺纹连接小心地插入管道上的孔中。

这种流量计还配备有LCD显示屏和键盘，用于编程和监控系统设置。插入式流量计适用于直径为2英寸或更大的管道。由于它是可伸缩式流量计，因此无需关闭系统即可进行所需的测量。

2. 在线式流量计
   在线式流量计的组件与插入式流量计类似。它还具有钝体和三个传感器，分别用于记录涡街脱落频率、温度和压力。它与插入式流量计的区别在于，它是替换管道的一部分，而不是插入管道内。

按连接方式分类

涡街流量计 与管道的连接方式可分为法兰连接式和法兰夹紧式。这两种连接方式各有优势。

法兰连接式将涡街流量计本体与法兰连接成一个整体，安装简便。但会增加制造商的加工成本。对于不同的压力等级，需要铸造和熔炼不同压力等级的法兰。用户在安装过程中需要在管道上安装相应的防凸法兰。

然而，法兰式流量计两端没有笨重的法兰，重量相对较轻。在保证密封性和机械强度的前提下，只需加工无凸法兰表面即可。

用户使用时，可根据不同的工作压力选择不同压力等级的法兰，用螺栓连接，然后直接焊接在管道上。

涡街流量计的应用领域有哪些？

涡街流量计的应用领域有哪些？

涡街流量计主要用于工业管道介质的流量测量。介质可以是气体、液体、蒸汽等。其主要应用范围包括：

• 工业生产中，例如冶金、煤炭、电力、化工、制药、环保等制造业；
• 能源计量。包括对一次能源和二次能源（例如煤炭、石油气、天然气等）进行科学计量，以实现节能减排；
• 环保工程。包括烟气、污水等的流量测量；
• 运输。包括管道运输的控制、分配和调度，并通过测量结果进行更合理的经济核算。

涡街流量计的优缺点

涡街流量计的优缺点

1.涡街流量计的优点

(1) 涡街流量计没有运动部件，测量元件结构简单，性能可靠，使用寿命长。

(2) 涡街流量计测量范围宽，量程比一般可达1:10。

(3) 涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热参数的影响，一般无需单独校准，可测量液体、气体或蒸汽的流量。

(4) 压力损失小。

(5) 精度高，重复性可达0.5%，维护量小。

2.涡街流量计的缺点

(1) 涡街流量计的体积流量不受被测流体的温度、压力、密度等热参数的影响。但液体或蒸汽的最终测量结果应为质量流量，气体的最终测量结果应为标准体积流量。质量流量和标准体积流量均需通过流体密度进行转换。必须考虑流体工况变化引起的流体密度变化。

(2) 造成流量测量误差的主要因素有：管道流量不均匀造成的测量误差；流体工况变化时无法准确确定介质密度；测量时假定湿饱和蒸汽为干饱和蒸汽。​​若不加以限制或消除，涡街流量计的总测量误差将非常大。

(3) 抗振性差。外部振动会导致涡街流量计测量误差，甚至无法正常工作。通道流体的高速冲击会引起涡街发生器悬臂梁的额外振动，从而降低测量精度。大管径管道的影响更为明显。

(4) 对测量脏介质的适应性差。涡街流量计的发生体极易被介质污染或被污垢缠绕，其几何尺寸的变化对测量精度影响很大。

(5) 对直管段要求高。专家指出，涡街流量计的直管段必须保证前端40D和20D满足测量要求。

(6) 耐温性差。涡街流量计一般只能测量温度低于300℃的介质的流量。

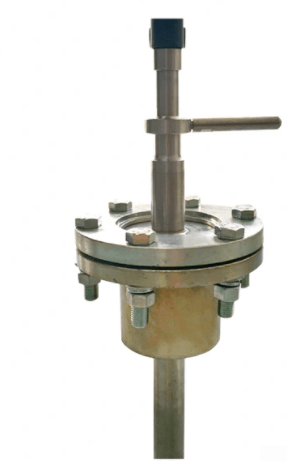

插入式涡街流量计安装

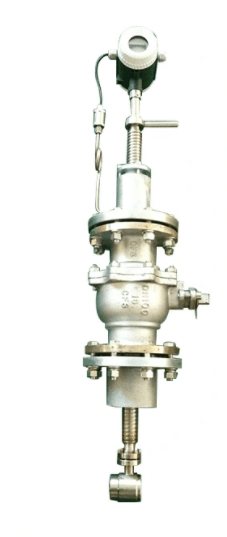

1.连续流可拆卸式传感器

①安装座焊接牢固。先将球阀安装在安装座上，用螺栓拧紧密封；

②打开球阀。将涡街探头插入球阀。然后用螺栓拧紧升降机构和球阀。注意密封；

③出厂前，测量头的插入深度已调整完毕。请勿随意调整或拆卸测量头，否则可能导致泄漏或影响测量精度。

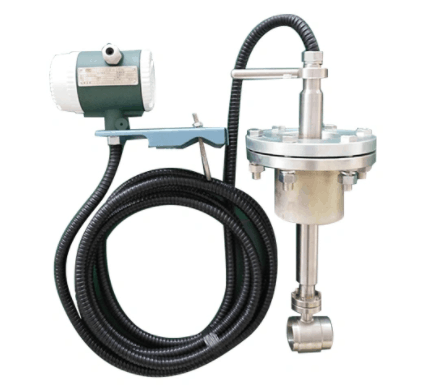

2. 断电后可拆卸式传感器

由于传感器的插入深度是根据用户测量管道的直径设计的，因此安装时只需注意安装方向，用螺栓固定即可。

您可能感兴趣：插入式磁流量计-大直径在线安装

涡流蒸汽流量计

涡街蒸汽 流量计将温度 和压力补偿功能集成于涡街流量计内部。它能自动检测管道内介质的温度和压力，并自动将密度纳入计算。该流量计可显示介质的瞬时质量流量和累计质量流量，以及介质的温度和压力。它可测量液体、一般气体、饱和蒸汽、过热蒸汽等介质。

涡街蒸汽流量计 参考价格：200-1500美元/台。

您可能感兴趣：

Sino-Instt 提供10余款插入式涡街流量计，价格最优。

我们提供多种工业涡街流量计供您选择，包括免费样品和付费样品。所有流量计均可与 AMS NEW TREX兼容。

其中约 13% 为 电磁流量计，14% 为插入式电磁流量计，25% 为 文丘里流量计 ，13% 为 手持式超声波流量计，其余为 液体涡轮流量计。

Sino-Inst 是一家位于中国的插入式涡街流量计供应商。涡街流量计产品在北美、中东和东欧市场广受欢迎。
