Q: 潜水式液位变送器的工作原理

潜水式液位变送器 需要严格的设计和制造标准才能保证其使用寿命长久。 Sino-Instrument 潜水式液位变送器 采用全密封设计。 其防护等级达到 IP68 和 NEMA 6P，适用于永久浸没环境。它们配备通风电缆，可补偿气压变化的影响。其潜水深度可达 200 米。虽然防潮至关重要，但许多变送器还会受到物理应力和腐蚀性环境的影响，例如湍流和腐蚀性化学品。变送器采用耐用的不锈钢结构，可提供卓越的保护，确保长期使用。 潜水式液位变送器通常用于清水应用，但也适用于储罐、提升泵站、污水井、化工厂和河流等环境。对于炼油厂和涂料厂而言，潜水式液位变送器同样是可靠的传感设备。此外，它们还可以与蒸馏设备、可燃气体灌装设备和过充保护系统配合使用。

Q: 液位开关和液位变送器有什么区别？

液位变送器： 它用于液位测量。它将液位变化转换为相应的4～20mA电流信号，并将其传输到操作室进行显示、控制和其他操作。 液位开关: 它用于液位报警或联锁。它会预先设定一个值（用于报警或联锁）。例如，如果高液位值设定为 80%，则当液位达到设定值（即 80%）时，输出一个数字信号作为报警或联锁信号源。

Q: 什么是雷达液位变送器

雷达液位变送器是一种利用雷达工作原理的液位变送器。 雷达液位传感器，也称雷达液位变送器，是用于指示液体液位的 指示变送器 。 它们利用自由空间雷达传感器对液体和固体进行非接触式连续液位测量。 雷达（无线电探测和测距）是一种通过接收自身发射的电磁波反射信号来探测远处物体的设备。虽然雷达发明得更早，但英国在二战期间将其广泛部署，用于探测来袭的德国轰炸机。 雷达液位测量 是一种安全可靠的解决方案。即使在极端工艺条件（压力、温度）和蒸汽环境下也能正常工作。我们提供多种天线版本，以满足各种雷达应用的需求。 在连续非接触式雷达液位测量中，传感器从上方向介质发射微波信号。介质表面会将信号反射回传感器。传感器利用接收到的微波信号，确定到产品表面的距离，并计算液位。

Question 1

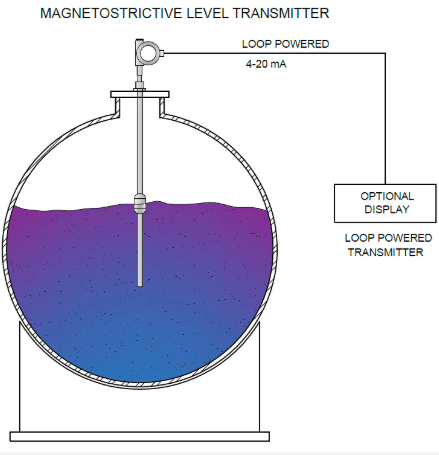

磁致伸缩传感器的工作原理是什么？

Accepted Answer

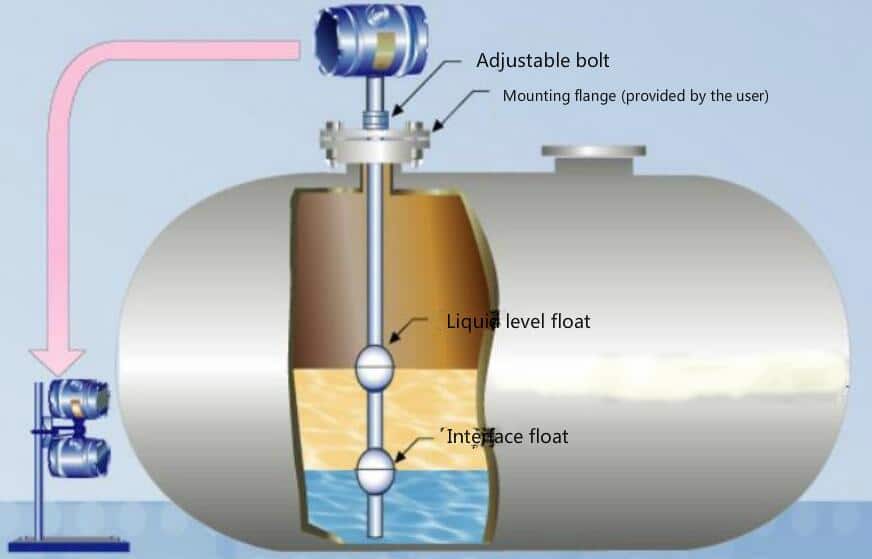

磁致伸缩变送器是一种液位信号传感器。它耦合磁性子系统，以1.5μs的间隔发射脉冲，用于精确测量液位计中磁浮子的位置。该脉冲产生的磁场沿波导传导。

当磁浮子的磁场与脉冲电流磁场相遇时，会产生一个“回波”脉冲（也称为“波导扭转脉冲”）。传感器检测该“回波”脉冲，并根据电流脉冲和“回波”脉冲之间的时间间隔，由单片机计算出磁浮子的位置，从而确定被测液位或液位边界。

SI-100系列适用于对测量精度要求较高的应用，也适用于高温磁翻转柱式液位计的远程传输。该发射器输出两线制、三线制 4-20mA 直流信号，兼容HART 通信协议。该产品可同时通过两个磁性浮子，测量储罐内的液位和边界，并在两个独立的接线盒中输出两路独立的4-20mA液位和边界信号。

Question 2

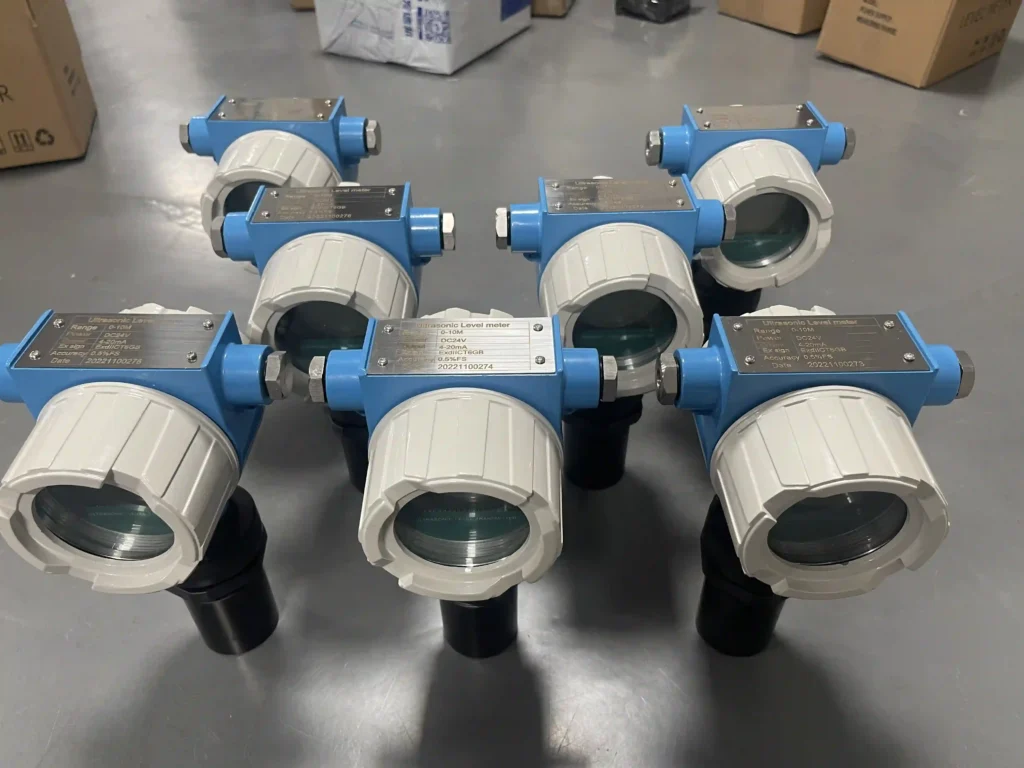

超声波液位变送器工作原理

Accepted Answer

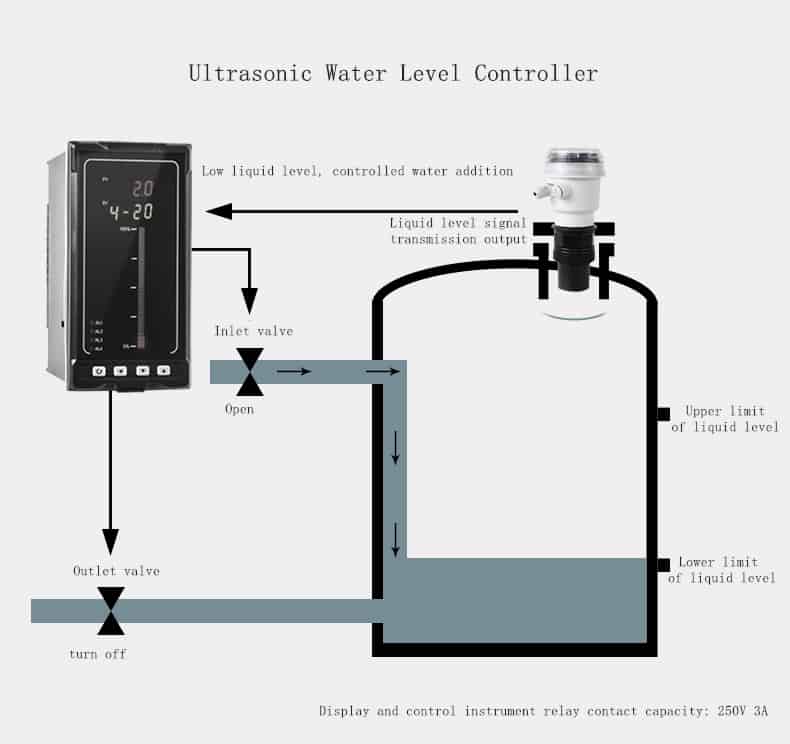

超声波传感器的探头向物体发射一束超声波脉冲。超声波被物体表面反射后，经探头接收。同时，电子单元计算时间并进行转换，从而得出相应的测量距离。

本产品为非接触式测量，精度高，抗干扰能力强，可在最严苛的环境条件下工作，例如：粉尘、烟雾、电磁干扰、强腐蚀等。广泛应用于化工、石油、冶金、煤炭、建材、造纸、环保等行业。超声波可有效应用于多种场合，例如储罐、料槽、水池、水井、排水沟、计量箱、粮仓、筒仓等。

Question 3

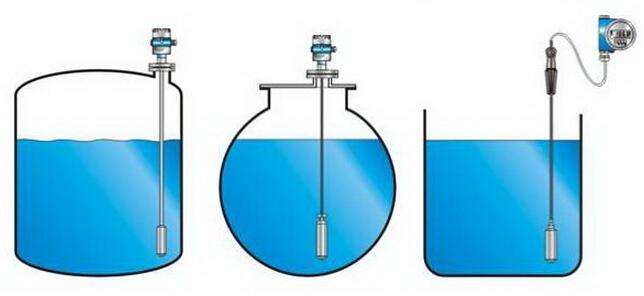

潜水式液位变送器的工作原理

Accepted Answer

潜水式液位变送器 需要严格的设计和制造标准才能保证其使用寿命长久。

Sino-Instrument 潜水式液位变送器采用全密封设计。其防护等级达到 IP68 和 NEMA 6P，适用于永久浸没环境。它们配备通风电缆，可补偿气压变化的影响。其潜水深度可达 200 米。虽然防潮至关重要，但许多变送器还会受到物理应力和腐蚀性环境的影响，例如湍流和腐蚀性化学品。变送器采用耐用的不锈钢结构，可提供卓越的保护，确保长期使用。

潜水式液位变送器通常用于清水应用，但也适用于储罐、提升泵站、污水井、化工厂和河流等环境。对于炼油厂和涂料厂而言，潜水式液位变送器同样是可靠的传感设备。此外，它们还可以与蒸馏设备、可燃气体灌装设备和过充保护系统配合使用。

Question 4

非接触式雷达液位传感器/液位计（非导波）的工作原理

Accepted Answer

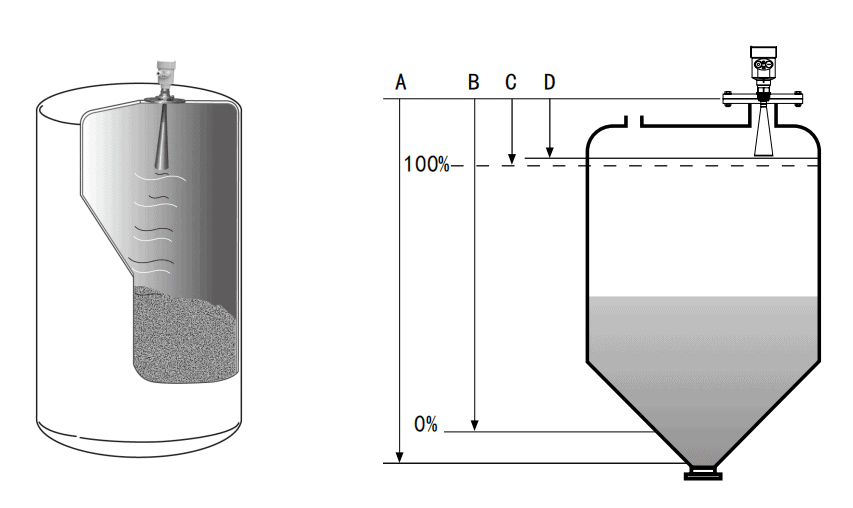

雷达波以光速传播。运行时间可通过电子元件转换为信号。发射和接收微波能量的天线系统发射的微波脉冲能量极低，持续时间极短。微波天线接收反射脉冲，并将其传输到电子电路。微处理器处理信号，识别在材料表面产生的微脉冲回波。脉冲系统完成回波识别，精度可达毫米级。

这种特殊的延时测量方法可在极短时间内实现稳定、精确的测量。即使在条件非常复杂、存在虚假回波的情况下，利用最新的微处理技术和调试软件，也能精确分析回波强度。

脉冲到材料表面的距离 D 与传播时间 T 成正比：D=C×T/2，其中 C 为光速。由于气罐的距离 E 和 L 已知：L=E-D，通过设定空罐高度 E（= 零）、满罐高度 F（= 满量程）以及一些应用参数。应用参数可自动控制仪器测量环境。输出电流为 4 – 20mA，并有相应的输出信号。

Question 5

导波雷达（GWR）液位变送器工作原理

Accepted Answer

Levelflex 利用高频雷达脉冲进行测量，这些脉冲由探头发射并沿其路径传播。

当脉冲到达介质表面时，由于介质介电常数（相对介电常数）的变化，部分脉冲会被反射。

仪器会测量并分析脉冲发射和接收之间的飞行时间，从而直接测量工艺连接点与产品表面之间的距离。

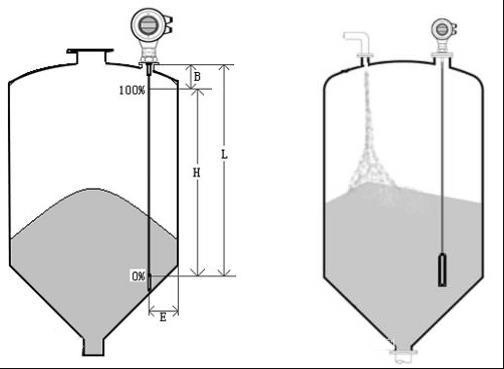

导波雷达液位变送器的安装

Question 6

差压式液位变送器的工作原理是什么？

Accepted Answer

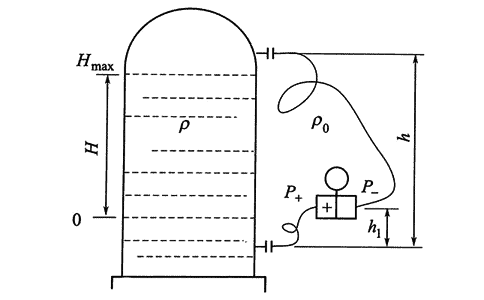

差压式液位变送器常用于测量密闭容器内的液位。它利用液体重力产生的压差来测量容器内的液位。高压侧测量管（图中上方）由于蒸汽冷凝而始终充满水，从而保持压力恒定。低压侧测量管（图中下方）与容器连接，压力随容器内液位变化而变化。

压力关系为：P+=P0+ρgh1+ρghP-=P0+ρgh2+ρgh△P=P+-P-=ρgh1-ρgh2。

当液位从h2=0变化到h2=h1时，差压式变送器测得的压差从最大值变为ΔP=0。通过设置变送器，输出电流可在4-20mA范围内变化。

Question 7

电容测量：测量原理

Accepted Answer

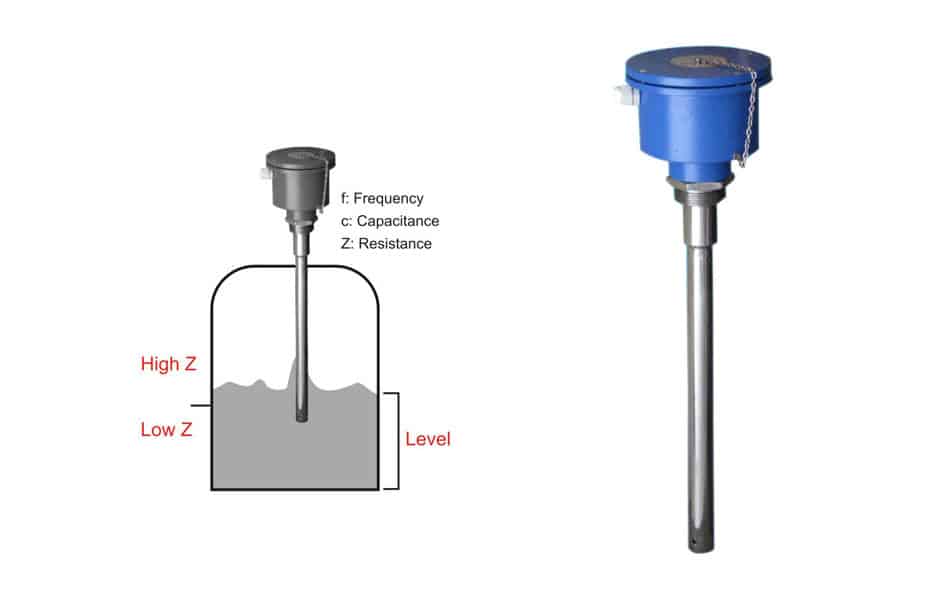

电容式液位传感器基于电容变化进行液位测量。液位计电极和容器构成电容器的两个电极。电容值随容器变化而变化。

介质液位不断变化，并被转换为相应的液位输出信号。

使用电容式液位计测量液位的一个基本要求是被测介质的相对介电常数。

测量过程中，被测介质的介电常数（介电常数与空气介电常数的比值）不应发生变化。

Question 8

液位变送器的作用是什么？

Accepted Answer

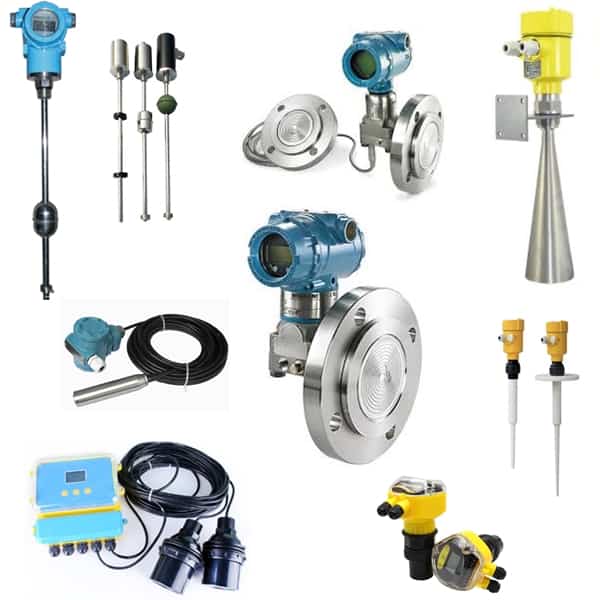

容器内液体的液位称为液位。测量液位的仪器称为液位变送器。液位变送器是一种液位测量仪器。

液位变送器有两种类型：连续式和点式。连续式液位变送器实时监测容器内液体的液位高度。点式液位变送器通常设置两个点，即高点和低点。当容器内的液体液位达到这两个点时，便会输出报警信号。

液位变送器的种类繁多，具体包括：磁挡板式液位计、音叉振动式液位计、差压式液位计、压力式液位计、超声波式液位计、磁致伸缩式液位计,、磁挡板式液位计、雷达式液位计等等。

液位变送器可用于测量各种介质的液位，例如水、粘性液体和燃料，或散装固体和粉末等干燥介质。

液位测量变送器广泛应用于各种需要测量容器或储罐内液位的场合。这些变送器常见于物料搬运、食品饮料、电力、化工和水处理等行业。

Question 9

液位开关和液位变送器有什么区别？

Accepted Answer

液位变送器：它用于液位测量。它将液位变化转换为相应的4～20mA电流信号，并将其传输到操作室进行显示、控制和其他操作。
液位开关: 它用于液位报警或联锁。它会预先设定一个值（用于报警或联锁）。例如，如果高液位值设定为 80%，则当液位达到设定值（即 80%）时，输出一个数字信号作为报警或联锁信号源。

Question 10

什么是雷达液位变送器

Accepted Answer

雷达液位变送器是一种利用雷达工作原理的液位变送器。

雷达液位传感器，也称雷达液位变送器，是用于指示液体液位的指示变送器。

它们利用自由空间雷达传感器对液体和固体进行非接触式连续液位测量。

雷达（无线电探测和测距）是一种通过接收自身发射的电磁波反射信号来探测远处物体的设备。虽然雷达发明得更早，但英国在二战期间将其广泛部署，用于探测来袭的德国轰炸机。

雷达液位测量是一种安全可靠的解决方案。即使在极端工艺条件（压力、温度）和蒸汽环境下也能正常工作。我们提供多种天线版本，以满足各种雷达应用的需求。

在连续非接触式雷达液位测量中，传感器从上方向介质发射微波信号。介质表面会将信号反射回传感器。传感器利用接收到的微波信号，确定到产品表面的距离，并计算液位。
