准确测量液氨储罐的液位，可以消除潜在的安全隐患。
选择合适的液氨储存监测仪表是确保安全生产的前提。液氨储罐区域的主要仪表包括液位、温度、压力、有毒（易燃气体）报警等。对于需要改造系统的储罐区以及布线困难的环境，可以采用无线仪表解决方案。
本文分析了几种常用 液氨 储罐液位测量仪器的应用问题，旨在为测量仪器的选择提供依据。

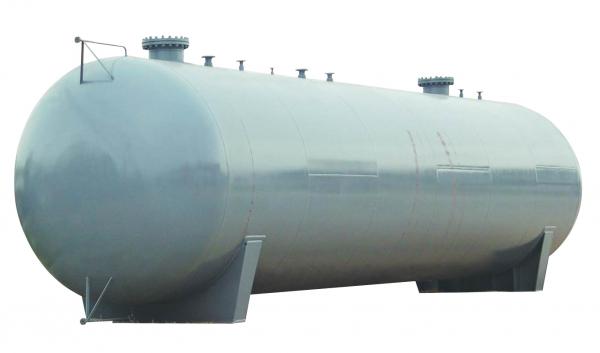

关于液氨储罐
液氨是一种常见的化工原料。为了便于运输和储存，通常将气态氨加压或冷却得到液氨。液氨溶于水时，会生成铵离子（NH₄⁺）和氢氧根离子（OH⁻），溶液呈碱性。液氨大多储存在压力钢瓶或钢罐中。液氨在工业中应用广泛，具有腐蚀性和易挥发性，因此化学事故发生率很高。
了解更多：用于储罐液位测量的7种液位传感器
常用液氨储罐液位测量仪器的应用分析
外置液位传感器
外置液位计是一种利用声呐测距原理和“微振动分析”技术从容器外部测量液位的仪器。无需在罐壁上开孔，无需法兰，无需明火，无需清洗储罐。无需接触罐内液体和气体。可实现在线安装和维护，是一种完全非接触式隔离的仪器。
HS-2000 外置式超声波液位传感器（简称“外置液位计”）采用先进的信号处理技术和高速信号处理芯片，突破了容器壁厚的影响，实现了 密闭容器内液位高度的真正非接触式测量。
超声波液位传感器 （探头）直接安装在被测容器的外壁（底部）下方，并对探头外壁进行校准。无需在被测容器上开孔，安装简便，不影响生产。它能够精确测量高压密封容器中各种有毒物质、强酸、强碱和各种纯液体的液位。HS-2000 外置式 超声波液位传感器 对液体介质和容器的材质没有特殊要求，并采用防爆设计，满足防爆要求。
外部液位传感器从罐体外部 连续、精确地测量罐内液位。它完全不与罐内液体和气体接触，实现了真正的隔离测量。因此，其特点如下：
- 隔离式非接触 液位测量 技术非常安全。
- 安装调试便捷，从而降低了建设和维护成本。
- 更加可靠耐用。测量探头和主机内部没有机械运动部件，采用严格密封设计，与外界隔离，不会磨损或腐蚀。
- 通过“功能安全完整性”认证。
差压变送器
差压变送器的一端与液相连接，另一端与气相连接。利用静水压力原理，可以测量液氨储罐的液位。
在应用该仪器设备的过程中，必须严格控制设备的安装高度。
通常情况下，需要将其安装在被测容器液位压力接口的下限下方，并选择易于维护和观察的位置，同时靠近受压点。
考虑到液氨沸点低且易汽化，需要使用 双法兰差压变送器，以确保测量信号的稳定性。
如果使用这种装置，其安装位置仅受毛细管长度的限制。
具体而言，需要采取相应的保护和绝缘措施，并确保毛细管的弯曲半径大于50mm。使用此测量仪器时，如果安装高度发生变化，则设备的输出值会受到影响。
从应用效果来看，差压变送器 具有校准简便、普及范围广等特点。同时，此类设备价格低廉，具有一定的性价比优势。
然而，安装该设备时，需要预留安装孔。此外，由于设备与介质密度变化密切相关，测量操作会导致仪器隔膜材料受到腐蚀性介质的侵蚀。长时间运行后，设备容易发生外壳变形。
在应用过程中，如果出现无读数、读数过大或过小、读数保持不变等情况，则需要检查电源、安全防护装置、电路板、隔膜毛细管和压力阀 等。如有故障，应及时更换设备部件并打开设备压力阀。
磁浮式液位计
磁性翻板液位计的应用 遵循浮子定律和磁力原理，需要通过法兰与罐体连接。
测量过程中，设备内部的双色圆柱形磁性浮子在磁场作用下会发生变化，浮子与液位交界处即为储罐的实际液位。
设备安装过程中，需避开设备周围的磁性材料，并根据介质情况确定加热温度。对于气液两相开口较大的连接，需要在液位计中间加装法兰。
设备调试过程中，需要使用磁钢校正器将磁柱调整至白色，然后依次打开气相截止阀和液相截止阀，观察液位的升降情况。
磁浮式液位计可测量任何介质的液位和界面，且设备本身具有安装便捷、直观的特点。
然而，如果介质中杂质过多，磁柱将无法翻转，测量也会失败。
同时，该设备在使用过程中容易出现磁柱卡滞问题，导致远程传输指令失效。不过，该设备价格低廉，安装时需要预留安装孔。
磁挡板液位计在使用过程中容易出现发射器无信号输出、输出信号无变化以及量程无法调整到相应值等问题。因此，在使用过程中需要检查电源电压、电缆、接线端子和安全防护栏。
电缆导波雷达液位传感器
电缆 导波雷达液位计 的应用遵循传播时间原理，通过发射和接收高频脉冲信号来测量参考点到液氨液面的距离。
安装设备时，应避开液氨入口，以防止设备产生虚假反射。
安装传感器时，不能安装在罐体中心，且传感器必须远离罐壁。
安装电缆探头时，探头与光滑金属壁之间的距离应大于50mm，探头末端与容器底部之间的距离应大于0mm，短管直径不应大于0mm。此外，根据安装位置的不同，电缆探头的偏移量可能会有所增加。
导波雷达是一种基于时间传播原理的测量仪器。雷达波以光速传播，其工作时间通过电子元件转换为液位信号。探头发射高频脉冲，沿电缆或杆状探头传播。当脉冲到达物料表面时，会被反射回来，并被仪器中的接收器接收，接收器会将距离信号转换为液位信号。SIRD-701 导波雷达液位传感器适用于液体和散装固体的测量，以及复杂的工艺条件。
电缆式导波雷达液位计具有与中小测量盲区直接接触的特点，测量精度高。
然而，该设备不适用于压力容器的测量，且价格相对较高。安装时需要在设备顶部预留安装孔。
从应用故障的角度来看，该设备可能出现DCS系统配置错误、电缆探头故障以及DCS显示值不稳定等故障。
在应用过程中，需要在校准前进行现场测量，无需检查DCS配置数据是否与实际测量结果一致即可获得真实数据。
测量前，需要清洁探头并适当增加空罐的高度，以消除回波的影响。
