什么是磁流量计？
磁流量计是一种测量导电流体流量的流量计。简称EMF，也称为电磁流量计。它是一种体积流量计。磁流量计测量导电液体在管道或导管中的流速。在废水处理行业，磁流量计是最佳的流量计选择。
Sino-Inst 提供多种用于流量测量的电磁流量计。如有任何疑问，请联系我们的销售工程师。

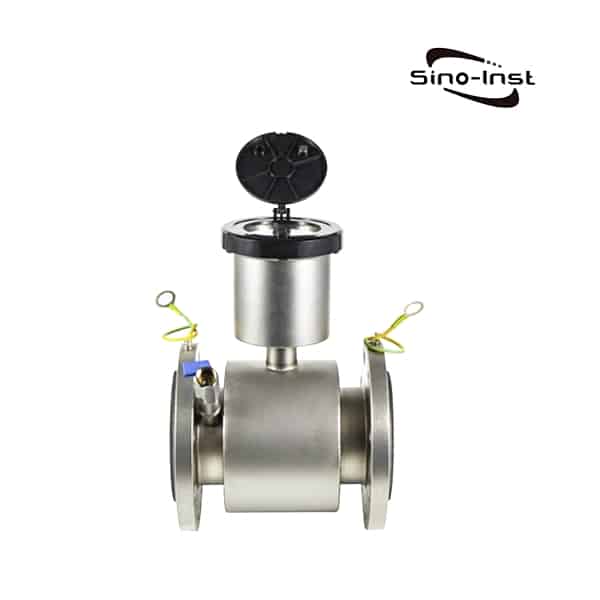

特色磁流量计
电磁流量计特点

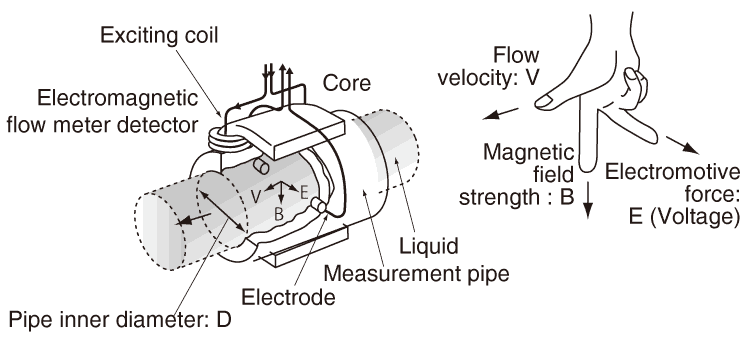

磁流量计工作原理
磁流量计利用法拉第电磁感应定律测量管道中液体的流量。在磁流量计的管道部分，会产生磁场，并将磁场导入流经管道的液体中。
法拉第定律指出，产生的电压与流动液体的速度成正比。导体在磁场中运动时，会在导体内部产生电信号。该信号与流体在磁场中的流速成正比。
当流体流经磁场时，流体中的导电粒子会引起磁场变化。这种变化被用来测量和计算管道中水的流速。流体流速越快，产生的电压越大。电子变送器处理该电压信号以确定液体流量。
磁流量计原理 – 法拉第公式
法拉第公式
E 与 V × B × D 成正比，其中：
E = 导体中产生的电压
V = 导体的流速
B = 磁场强度
D = 导体的长度
要将此原理应用于磁流量计的流量测量，首先需要说明的是，被测流体必须具有导电性，法拉第原理才能适用。
应用于磁流量计的设计时，法拉第定律表明：信号电压 (E) 取决于 V、B 和 D。V 是平均液体流速；
B 是磁场强度；
D 是导体的长度（在本例中为电极之间的距离）。
要了解更多关于磁流量计的信息，可以观看艾默生制作的这段视频，其中有很好的讲解。
视频来源：https://www.youtube.com/watch?reload=9&v=lRSjYjg9WRo
使用电磁流量计的优势：
- 高精度和高稳定性
- 自检功能
- 双向测量
- 无压力损失
- 无运动部件
- 适用于卫生条件要求较高的场合
- 提供大尺寸规格
- 可测量含杂质液体和混合果糖的液体
电磁流量计的缺点
- 不能用于测量气体、蒸汽以及含气量高的液体；
- 不能用于测量电导率极低的液体介质；
- 不能用于测量高温介质。目前，电磁流量计在一般工业应用中，其测量管的衬里材料和电绝缘材料受到限制；
- 电磁流量计容易受到外部电磁干扰的影响。

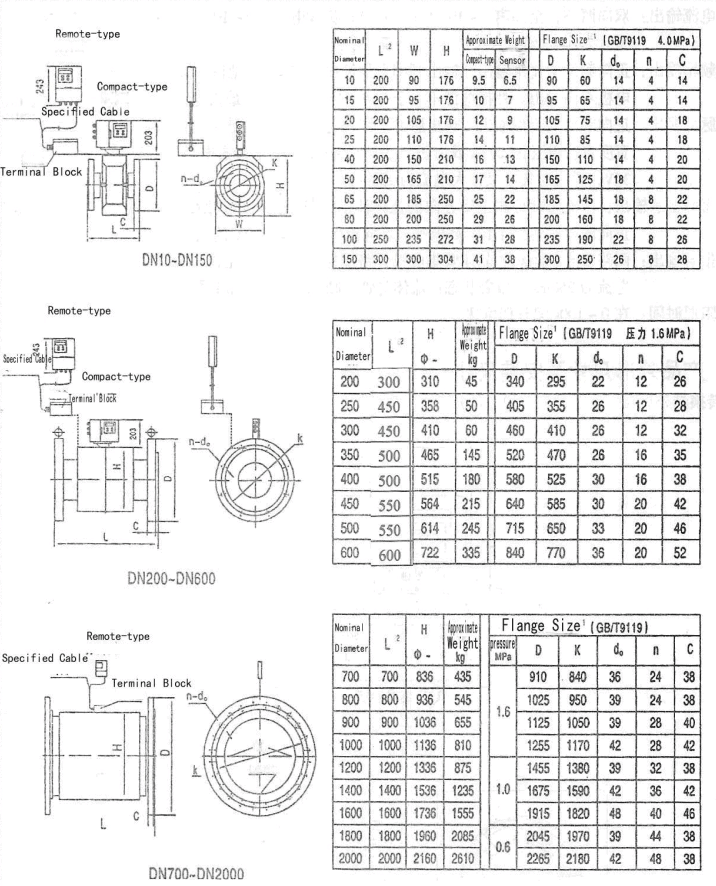

电磁流量计示意图

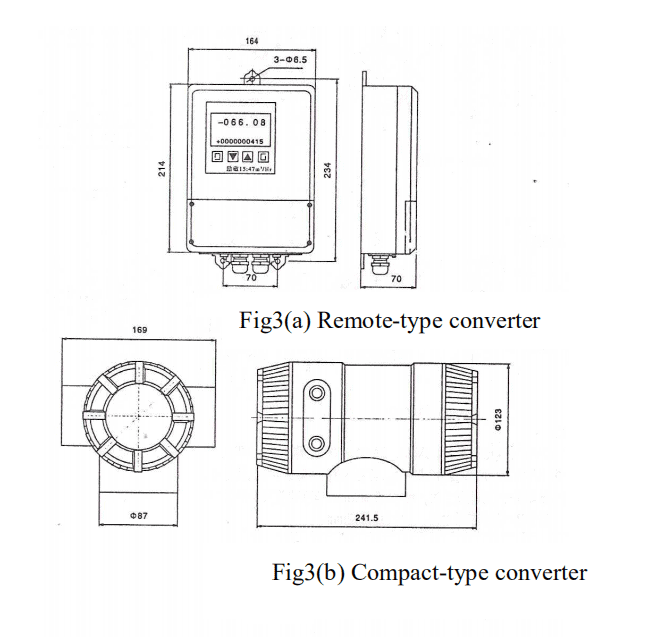

转换器尺寸如图 3 所示。
传感器尺寸如图 4 所示。
备注：
1. DN10-150 的额定压力为 4.0 MPa；DN10-1000 的额定压力为 1.6 MPa；DN10-1600 的额定压力为 1.0 MPa；DN10-2000 的额定压力为 0.6 MPa。其他特殊压力等级可根据需求定制。
2. 若配备磨口法兰，长度 L 增加 6 mm；若配备入口保护法兰，长度 L 增加 6 mm；若配备衬套保护法兰，长度 L 增加 6 mm。
电磁流量计精度
Sino-Inst 提供的电磁流量计精度为0.5%，可选0.2%。
如何理解电磁流量计的精度？
将测量值与真值之差的绝对值与真值进行比较，所得百分比前面的数字即为精度。如果该数字小于0.5且大于0.2，则一般称为0.5级精度。
例如：测量值为100.5或99.5，真值为100，所得百分比为0.5%，则精度为0.5级。但如果百分比前面的数字小于或等于0.2，则称为0.2级精度。
例如：
- 罗斯蒙特电磁流量计精度：在 13:1 流量调节比下，精度可达体积流量的 0.15%；在 40:1 流量调节比下，精度可达体积流量的 0.25%。
- 横河电磁流量计精度：流量的 ±0.35%。
了解更多：为什么量程比很重要？
电磁流量计的应用
电磁流量计已应用超过50年，并在全球范围内得到广泛应用。其应用领域涵盖水/污水处理、化工、制药、造纸、食品等行业。
大口径流量计主要用于供水和排水工程。
中小口径流量计常用于固液相等、难以检测流体或对流量要求较高的场合。
小口径和超小口径流量计常用于对卫生要求较高的场所，例如制药、食品和生物工程行业。
- 水/污水处理行业
- 食品和饮料行业
- 金属行业
- 酿造、蒸馏和葡萄酒酿造行业
- 暖通空调行业
- 化工行业
- 纸浆和造纸行业
- 制药行业
- 采矿、矿物加工行业
扩展阅读：金属管流量计的应用
电磁流量计故障排除
每个测量过程都是独一无二的，任何仪器在使用过程中都可能出现问题。
在使用电磁流量计的过程中，如果出现测量问题，请首先检查是否出现以下问题，并尝试相应的解决方法。
如果问题未在以下列表中列出，请及时联系中仪器工作人员，我们将为您提供故障排除建议。
| 现象 | 解决方案 |
| 无显示 | a) 检查电源连接； b) 检查保险丝； c) 检查电源电压； d) 检查液晶屏对比度是否可以调节。如果可以，请进行调节； e) 如果 a) 至 d) 均正常，则退回原厂。 |
| 线圈报警 | a) 检查端子 EXT+ 和 EXT- 是否开路； b) 检查线圈电阻是否小于 150Ω； c) 如果 a) 和 b) 均正常，则更换变频器。 |
| 空管报警和电极报警 | a) 检查传感器管道是否充满液体； b) 检查信号线连接； c) 连接端子 SIG1、SIG2 和 SIG GND。如果报警显示消失，则确认转换器正常。报警可能是由于液体中存在气泡引起的； d) 对于电极报警，使用万用表测量两个电极之间的电阻。读数应在 3 至 50kΩ 之间。否则，电极可能被污染或覆盖。 |
| 高流量报警 | 增大流量范围。 |
| 低流量报警 | 减小流量范围。 |
| 测量不准确 | a ) 检查传感器管道是否充满待测流体。 b) 检查接线； c ) 检查传感器系数和流量零点是否与校准表上的数值一致。 |
扩展阅读：指南：磁流量计安装
磁流量计价格
磁流量计的口径、材质、介质、衬里、表头和功能各不相同，因此价格也不同！
以下磁流量计价格表仅供参考！
最终报价以具体参数为准！
| 直径/DN | 橡胶衬里（美元） | 聚四氟乙烯衬里（美元） | 电极 | 功耗 | 材料 |
| DN15 | 485 | 647 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN20 | 493 | 647 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN25 | 500 | 647 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN32 | 537 | 654 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN40 | 566 | 654 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN50 | 588 | 662 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN65 | 618 | 676 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN80 | 676 | 691 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN100 | 706 | 750 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN150 | 728 | 794 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN200 | 757 | 838 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN250 | 809 | 985 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN300 | 926 | 1118 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN350 | 985 | 1368 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN400 | 1081 | 1441 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN500 | 1184 | 1765 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN600 | 1368 | 1904 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN700 | 1640 | 3574 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN800 | 2556 | 3868 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN900 | 3088 | 4574 | 316L（标准配置） | 24V/220V | 碳钢 |
| DN1000 | 4044 | 5926 | 316L（标准配置） | 24V/220V | 碳钢 |
影响电磁流量计价格的因素
- 流量计直径越大，价格越高。例如，DN250电磁流量计比DN25电磁流量计更贵。反之，直径越小，价格越低。
- 流量计分为一体式和分体式。分体式电磁流量计比一体式电磁流量计更贵。主要原因是分体式流量计成本较高，因为其屏蔽线成本较高。
- 流量计分为普通型和防腐蚀型。防腐蚀型电磁流量计的价格高于普通型电磁流量计。价格较高的原因是衬里不同。防腐蚀型采用四氟乙烯衬里，主要用于测量酸性和碱性介质。普通型采用橡胶衬里，主要用于测量污水和普通水介质。
- 根据输出信号连接和激励（或电源）连接的标准，可分为四线制和两线制；
- 根据转换器和传感器的组装方式，可分为分体式和一体式；
- 根据流量传感器与管道的连接方式，可分为法兰式、夹紧式、卫生级和插入式；
- 根据流量传感器的电极是否与被测液体接触，可分为接触式和非接触式；
- 根据流量传感器的结构，可分为短管式和插入式（插入式电磁流量计）；
- 按用途分类，可分为通用型、防爆型、卫生型、防入侵型和潜水型（用于明渠流量测量的明渠流量计）。
您可能感兴趣：数字流量计指南 | 液体和气体

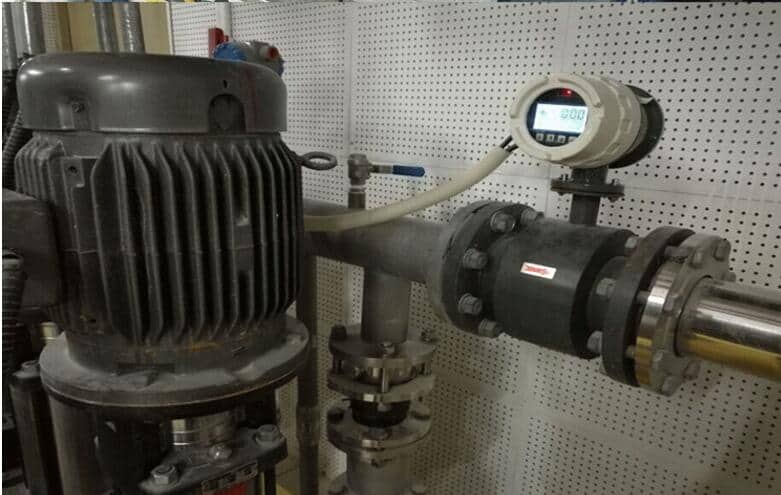

磁流量计广泛应用于水处理厂，用于 测量处理后和未处理的污水、工艺用水、水以及化学品。
在水和废水处理领域，磁流量计可用于监测和输送主管道中不同水/废水区域之间的液体。
在采矿和矿物加工行业，磁流量计可用于测量工艺用水、工艺浆料以及重介质流。
按应用领域排序，磁流量计主要应用于水/废水处理行业、化工行业、食品饮料行业、石油天然气行业（虽然并非用于测量石油天然气流体，而是用于辅助相关工艺）、电力行业、纸浆和造纸行业、金属和采矿行业以及制药行业。

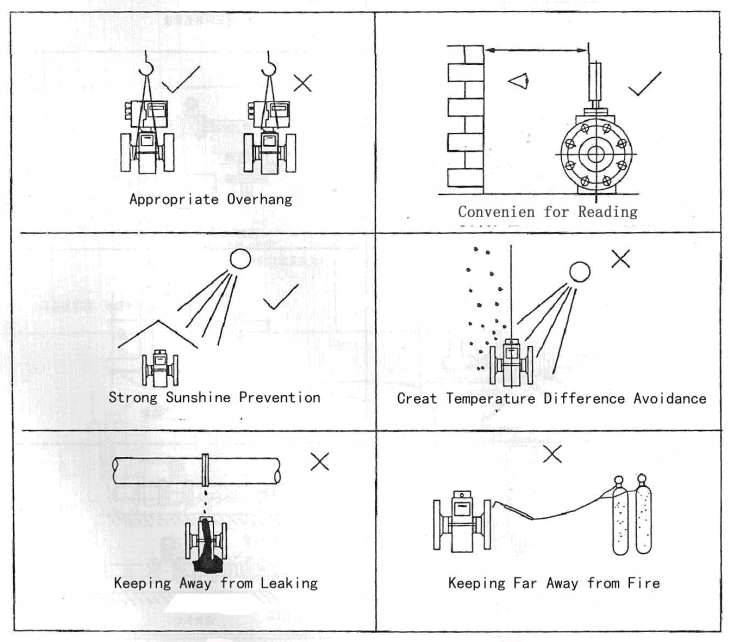

安装要求
- 被测介质必须为导电液体。管道应充满液体，不得有气泡。
- 安装时，被测介质的流向应与流量计指示的流向一致；
- 必须保证前段直管段直径为5DN，后段为3DN（DN为管径）。如果前段直管段有阀门、弯头、变径管等，建议“前段10DN，后段5DN”。
- 应尽可能避免流量计安装在以下环境中：测量管内负压；尽量避免剧烈振动；腐蚀性气体及其他恶劣的安装环境；
- 流量计应避免靠近铁磁性物体和具有强电磁场的设备（如大型电机、大型变压器等），以免影响传感器的工作磁场和电流信号；
- 为便于维护，建议在流量计安装位置设置旁通管。
- 当流量计安装在高海拔或地下时，应预留足够的安装、调试和维护空间。此外，还应根据不同的防护等级采取相应的措施；
- 应充分了解被测介质的腐蚀性和流量计的特性，并严格防止流量计被腐蚀；
- 在传感器附近进行焊接或火焰切割时，应采取隔离措施，防止衬里受热。并且必须确认仪表传感器信号线未连接，以免损坏传感器。
