管道流量计用于测量管道或明渠中的流体流量。磁性大口径管道流量计尤其适用于大口径管道的流量测量。
管道流量计种类繁多，例如电磁式、超声波式、文丘里式等。管道流量计是一种感应式流量计，用于测量导电介质（如导电液体或水）的体积流量。它不仅可用于一般过程检测，还适用于测量矿物浆、纸浆和糊状液体。此外，它还可以制成插入式电磁流量计。管道流量计广泛应用于水处理、环境污水全面控制等生产过程的流量测量和控制。
Sino-Inst 提供多种用于流量测量的电磁流量计。如有任何疑问，请联系我们的销售工程师。
大口径磁性管道流量计的特点
- 测量管内无流动阻塞，无压力损失，对直管段的要求较低；
- 系列公称直径为DN15～DN3800，传感器衬套和电极材料有多种选择；
- 转换器采用新型激励方式，功耗低，零点稳定，精度高，流量比可达1500:1；
- 转换器和传感器可集成或分离；
- 转换器采用16位高性能微处理器，配备2×16液晶显示屏，参数设置便捷，编程可靠；
- 该流量计为双向测量系统，内部设有三个累加器：正向累加器、反向累加器和差值累加器，可显示正负流量，并具有多种输出方式：电流、脉冲、数字通信、HART；
- 转换器采用表面贴装技术（SMT）。具备自检和自诊断功能
- 测量结果不受流体密度、粘度、温度、压力和电导率变化的影响；
大直径管道磁流量计规格
口径： | DN350-DN3800 |
精度： | 标准测量值±1.5%；特殊测量值±1.0%；高精度测量值±0.5%。 |
电导率： | 5μs/cm |
测量范围： | 推荐使用范围：0.5米/秒～10米/秒连续可调 使用范围：0.2米/秒～15米/秒连续可调 |
介质温度： | -20℃至+150℃ |
环境温度： | -20℃至+60℃ |
流体压力： | ≤ 1.6MPa |
防护等级： | 传感器 转换器 |
材料质量： | 探头材料为304不锈钢，电极材料为316不锈钢，绝缘层为聚四氟乙烯。 |
电气接口： | M20×1.5，1/2″NPT |
显示方式： | 标准双行液晶显示屏，可同时显示瞬时流量和累计流量。 |
电源： | 220VAC 50Hz 24VDC |
防爆等级： | Exd[ia]iam ll CT5 |
信号输出： |
|
配置方法： |
|
磁性大直径管道流量计的优势
- 采用耐腐蚀全不锈钢材质，ABS全模压成型探头。结构简单牢固，无活动部件，经久耐用；
- 压损小；
- 体积小、重量轻、安装方便、维护成本低；
- 测量可靠，抗干扰能力强；
- 测量范围广，不受温度、密度、压力、粘度、电导率等变化的影响；
- 可在连续流动条件下进行安装和拆卸，方便用户维护；
- 与普通电磁流量计相比，制造成本和安装成本更低，尤其适用于大中径管道流量测量。
了解更多关于：电磁流量计的工作原理？
管道流量计类型
流量计量原理
- 差压式流量计
- 速度式流量计
- 容积式流量计
- 质量流量计
- 适用于 明渠 流量计——堰式、水槽式、浸没式孔板流量计、流速计、声波流量计等
了解更多：选购指南：选择管道流量计的关键因素
针对不同的工作原理，我们提供 多种类型的流量计，例如：
- 差压式流量计
- 孔板流量计
- 文丘里管流量计
- 喷嘴流量计
- 声波喷嘴流量计——临界（阻塞）流量喷嘴流量计
- 量热式流量计
- 超声波多普勒流量计
- 容积式流量计
- 变面积式流量计或转子流量计
- 速度式流量计
- 皮托管流量计
- 电磁流量计
- 涡轮流量计
- 涡街流量计流量计
- 热式流量计
- 科里奥利流量计
- 质量流量计
- 明渠流量计
特色大口径管道流量计
液体流量计
测量大口径管道的液体流量时，选择流量计应考虑以下因素：
- 压力损失应尽可能小；
- 由于流量较低（为了降低运行成本），管道内壁容易沉积污垢和污泥；
- 所用流量计的测量范围应特别大，以适应不同时间段的流量差异；
- 流量计的防护等级也应满足环境要求。
有几种类型的的流量计常用于测量大口径管道中的 液体流量。

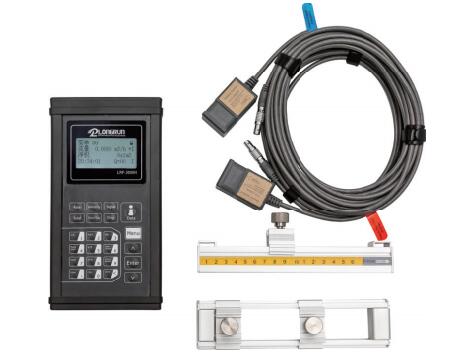

超声波流量计利用声波在静止流体中的传播速度与在流动流体中的传播速度不同的原理，可以测量导电介质和非导电介质中的流量。
延伸阅读：用于衬里/大口径管道的超声波插入式流量计
超声波流量计的主要特点如下：
- 探头可安装在管道外部（外夹式），不会阻碍管道内的流体流动，从而降低压力损失。
- 测量精度与管道直径相关。管道直径越大，测量精度越高（采用多声段测量）。
在测量精度要求不高的场合，可以使用插入式流量计来测量大流量。插入式流量计的主要优点是价格低廉（仅为其他结构流量计的一小部分）。此外，这类流量计重量轻、压损小，且易于安装和维护。
常见的插入式流量计包括 插入式涡街流量计、插入式涡轮流量计、插入式超声波流量计和插入式电磁流量计。
在测量精度要求不高的场合，可以使用插入式流量计来测量大流量。插入式流量计的主要优点是价格低廉（仅为其他结构流量计的一小部分）。此外，这类流量计重量轻、压损小，且易于安装和维护。
常见的插入式流量计包括插入式涡街流量计、插入式涡轮流量计、插入式超声波流量计和插入式电磁流量计。
气体流量计
常用于测量大直径管道 气体流量的流量计 如下：
标准孔板流量计是一种应用广泛的流量计。标准孔板流量计的优点是制造简单，无需实际流量校准即可直接使用。

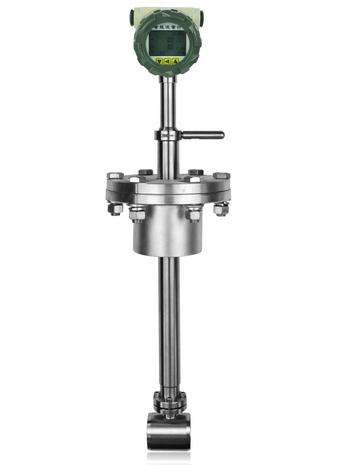

插入式涡街流量计主要用于工业管道介质的流量测量，例如气体、液体、蒸汽等介质。该流量计采用高可靠性的压电应力传感器，工作温度范围为-20℃～+350℃，并具有模拟标准信号和数字脉冲信号输出两种模式。
这是标准文丘里管道系统中常用的节流部件之一。它配备有差压仪表，用于测量封闭管道中单相稳定流体（液体、气体或蒸汽）的体积流量。
由于其结构简单、性能可靠，已被广泛应用于化工、石油、轻工、医药、化肥、冶金等工业领域。
常见问题
Sino-Inst 提供超过 50 种管道流量计，价格最优。
我们提供多种 管道流量计 供您选择，包括免费样品和付费样品。
其中约 13% 为 电磁流量计，14% 为插入式电磁流量计，25% 为文丘里流量计，13% 为手持式超声波流量计，其余为 液体涡轮流量计。
Sino-Inst 是一家位于中国的管道流量计供应商。我们的污水流量计产品在北美、中东和东欧市场最受欢迎。其中，美国和印度分别占管道流量计出口量的 99%、1% 和 1%。
