磁致伸缩液位变送器

磁致伸缩液位变送器是一种用于连续液位测量的液位传感器，是监测和控制液位界面的最佳技术。

磁致伸缩液位变送器用于连续测量液位和界面。磁致伸缩液位测量是目前最先进的液位测量和控制技术。Sino-Inst的磁致伸缩液位变送器可提供两个独立的输出：界面液位和总液位。当比重差降至0.02时，该变送器仍可应用。磁致伸缩液位传感器常用于测量油水界面，也可用于酸罐、丙烷罐、海水淡化罐和污水罐等。磁致伸缩液位变送器由三部分组成：探杆、电路单元和磁浮子。其基本型号衍生出柔性电缆型和外浮标型。该变送器具有多种通信方式，例如4~20mA、0~5V、0~10V、HART、RS-485等。

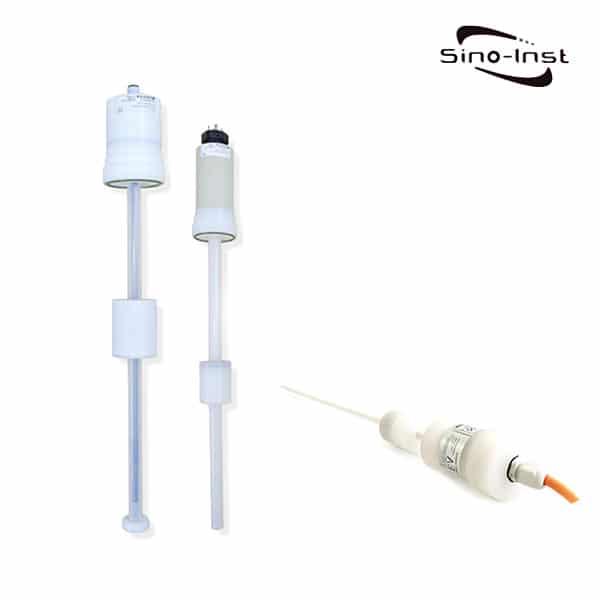

特色磁致伸缩液位变送器

磁致伸缩液位变送器的特点

磁致伸缩液位变送器分为三种类型：柔性探头式、硬探头式和外浮子隔离检测式。表体包含两个主要部分：电子部分和传感部分。磁致伸缩液位变送器的优点包括：

1.可靠性高：

由于磁致伸缩液位计采用波导原理，没有机械活动部件，因此无摩擦和磨损。整个变送器封装在不锈钢管内，不与测量介质接触，因此传感器工作可靠，使用寿命长。

2.精度高：

磁致伸缩液位计利用波导脉冲工作。工作时，通过测量起始脉冲和结束脉冲的时间来确定被测位移，因此测量精度高，分辨率优于0.01%FS。

3.安全性好：

磁致伸缩液位计具有很高的防爆性能，本质安全型防爆，使用安全。特别适用于化工原料和易燃液体的计量。计量过程中无需打开罐盖，避免了人工计量的不安全因素。

4.安装维护简便：

磁致伸缩液位计通常通过罐顶现有管道开口进行安装，尤其适用于地下储罐和已投入运行的储罐。安装过程不会影响正常生产。

5.便于系统自动化：

磁致伸缩液位计的二级仪表采用标准输出信号，便于计算机处理信号，易于实现联网工作，提高整个计量系统的自动化程度。

传感部分（即探针杆）：

探针直径为 5/8 英寸，末端密封。探针内部中空，并装有精密磁致伸缩线。除磁致伸缩线外，探针还可容纳最多 8 个 RTD（热电阻）传感器，用于检测温度。探针最大长度可达 23 米，6 米以上长度采用柔性电缆结构。

电子部分（即控制器）：

外壳采用铝合金或 304 不锈钢材质，为双腔式结构（即传输部分与布线部分分离）。其中一个腔体包含微处理模块和电路板，微处理模块上设有操作按钮。另一个腔体为接线柱。电路板与探针处理板之间有一根连接线。未经制造商授权，不得擅自拆卸此连接线。

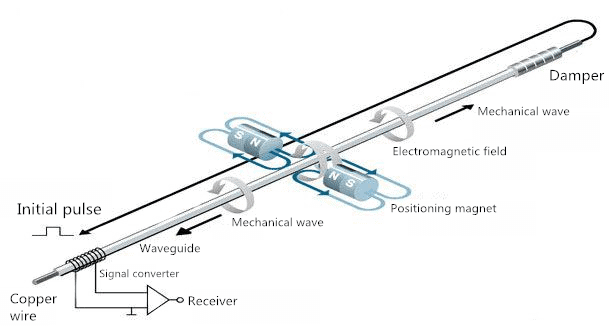

磁致伸缩液位变送器工作原理

磁致伸缩液位/边界变送器是利用磁致伸缩原理设计的。其具体工作原理如下：

一根细磁致伸缩导线安装在非磁性传感管内。压电传感器连接到磁致伸缩导线的一端。压电传感器每秒向磁致伸缩导线发送10个电流脉冲信号并进行计时。

电流脉冲沿磁致伸缩导线向下传播，产生一个向下传播的环形磁场。

环形磁场与磁性浮子的磁场相互作用，在磁致伸缩线上产生扭转应力波。该扭转应力波以已知速度沿磁致伸缩线从浮子位置上下传播。压电式磁传感器接收到该扭转应力波信号。

通过定时电路可以确定初始电流脉冲波和返回扭转应力波之间的时间间隔。根据该时间间隔可以确定浮子的位置。由于浮子始终漂浮在液面上，因此可以精确确定液位。

磁致伸缩液位变送器的应用

延申阅读 用于储罐液体体积监测的低成本浮球式液位传感器

磁致伸缩液位变送器的优点和缺点

当磁致伸缩液位变送器的传感器工作时，传感器的电路部分会在波导管上激励脉冲电流。当电流沿波导管传播时，会在波导管周围产生脉冲电流磁场。

磁致伸缩液位变送器的优势：

• 磁致伸缩液位计适用于对液位精度要求高的洁净液体的液位测量。其精度可达1mm，产品精度可达0.1mm。
• 它可用于测量两种不同液体之间的界面。

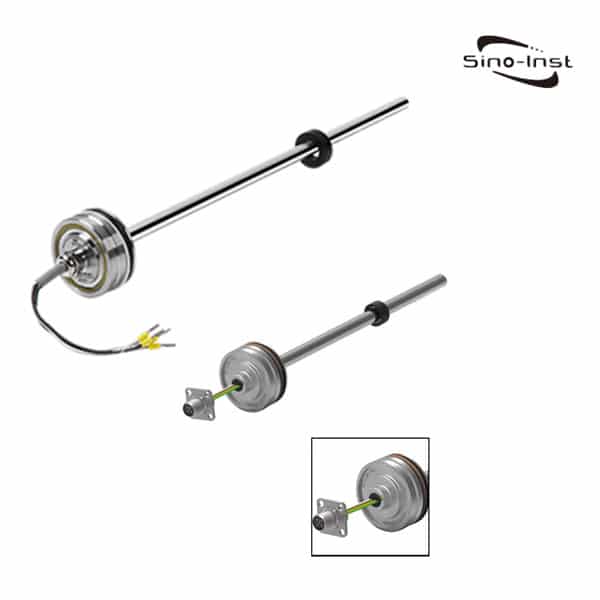

• 磁致伸缩技术的最大优势在于其极高的分辨率，可达微米级。一个典型的应用是测量轧机负载液压缸的位置。但此处的原理与液位测量不同。液压缸的位置测量并非通过液压油驱动磁环（即浮球），而是通过缸体的活动部分驱动磁环运动，从而实现非常精确的位置测量。通常，轧机对板材厚度的精度要求一般在几微米到几十微米之间。因此，磁致伸缩传感器的分辨率必须达到微米级。
• 防爆智能电子电路设计可以计算体积。
• 磁致伸缩液位计的活动部件是浮子，维护成本极低。它用于各种储罐的液位测量，具有环境适应性强、安装方便的特点。
• 与雷达等液位计相比，它在短距离测量方面具有极高的性价比和多种功能。显示屏具有电流、温度和接口显示功能。正因如此，磁致伸缩液位计才能成为如今加油站等计量罐中最常用的产品之一。

磁致伸缩液位变送器的缺点：

• 抗干扰能力稍差（一般不建议在电厂等电磁辐射较强的场所使用）。
• 它必须是一种接触式测量，但实际测量单元并不与液体接触，只有其保护管与液体接触。
• 介质直接接触，对浮球密封的要求很高，无法测量粘性介质。
• 安装受限。安装和维护要求较高，因此市场应用并不广泛。

延申阅读： 如何选择液压流量计？

磁致伸缩液位变送器价格

磁致伸缩液位变送器的价格取决于测量条件。Sino-Inst是一家磁致伸缩液位计制造商，我们以合理的价格提供磁致伸缩液位计。

选型注意事项：

1.液位计常用的不锈钢磁性浮子尺寸为Ф45 × 56 × Ф15，需要DN50或以上的法兰连接。对于螺纹连接的液位计，用户需要安装法兰或支架。

2.液位计的选择应与现场介质的环境条件相适应，包括环境温度、压力、振动、冲击、结构材料与介质的兼容性等。

3.当被测介质温度较高（100～200℃）时，建议选择外浮式探头并采用侧法兰安装。当温度更高（200～300℃）时，建议选择外浮式侧束式探头并采用侧法兰安装。

4.磁致伸缩液位计测量杆的上下两端存在测量盲区，选择量程时应考虑这一点。

更多用于罐体液位测量的液位传感器

相关储罐液位测量解决方案

Sino-Inst提供十余种磁致伸缩液位变送器，用于液位测量。其中约50%为磁致伸缩液位计，40%为罐体液位传感器。

我们提供多种磁致伸缩液位计样品供您选择，包括免费样品和付费样品。

Sino-Inst是一家全球知名的磁致伸缩液位测量仪器供应商和制造商，总部位于中国。
