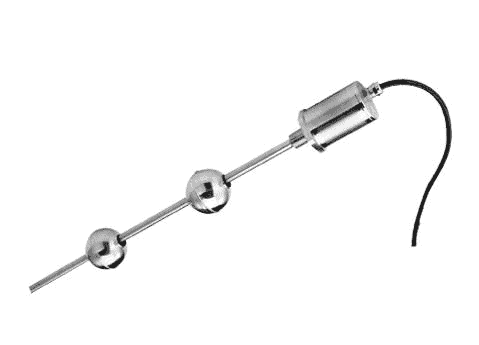

磁致伸缩液位传感器可用作燃油箱液位传感器，配备液晶数字显示屏，是柴油箱/燃油箱连续液位测量的理想选择。
磁致伸缩液位传感器是一种数字显示头式液位传感器，专为需要现场数字显示的应用而设计。它能够可靠地测量连续液位，并提供储罐液位测量接口。该液位传感器采用磁致伸缩测量原理，支持 4-20mA 现场总线输出。安装简便，适用于各种储罐，例如燃料储罐（防爆型）。
- 数字显示头，可现场显示液位。
- 支持：模拟量输出、Modbus 输出（可选）
- 防爆等级：Exd II B T5（可选）
磁致伸缩液位传感器的特点
LT系列数字显示头式液位传感器专为需要现场数字显示的应用而设计。对于大范围液位测量（5-22米），可选用柔性测量杆，从而避免了大范围测量带来的安装和运输困难。
传感器可直接（螺纹连接）安装在罐顶，也可通过法兰连接。法兰连接处配备安装位置调节装置，可在一定范围内调节传感器位置。
柔性测量杆外部采用半透明防腐护套，增强了产品在腐蚀性环境中的耐腐蚀性。产品采用防爆外壳（防爆等级：Ex d II B T5），在危险环境下进行液位检测更具优势。
- 内置数字显示头，方便观察液位数据；
- 绝对输出，无需定期校准和维护；
- 零点/满量程点可任意调节；
- 低功耗设计，有效降低系统温度漂移；
- 高精度，液位测量精度最高可达0.1mm；
- 侧出线，安装便捷；
- 可选超远量程，最远可达22m。
磁致伸缩液位传感器的应用
- 用于旁路液位指示器中液体连续液位测量的传感器
- 化工和石油化工行业、海上作业
- 造船、机械制造
- 发电设备、电厂
- 制药、食品、水处理、环境工程行业
- 同时测量多种工况：
- -产品液位
- -界面液位
- -温度
- -体积
应用行业：
- 石油和天然气
- 石油化工
- 化工
- 发电
- 水处理和废水处理
- 纸浆和造纸
- 生物技术
- 海洋
- 航空航天
了解更多 柴油燃料箱液位计和指示器
LT系列磁致伸缩液位传感器的技术参数
| 参数 | |
| 模拟输出 | 电流：4-20mA（最小/最大负载：0-500Ω） |
| 电压：0-10V（最小负载>5KΩ） | |
| 分辨率：16位数模转换器 | |
| Modbus | 输出信号：Modbus RTU |
| 输出 | 传输速率：默认9600bps， |
| 可选19200/4800bps | |
| 分辨率：0.01mm | |
| 测量参数 | |
| 硬质测量杆 | 100-5000mm |
| 软质测量杆 | 5000-22000mm |
| 非线性度 | 小于满量程的±0.05% |
| 重复性 | 小于满量程的±0.02% |
| 更新频率 | 默认频率为10 Hz，频率可自定义 |
| 电气特性 | |
| 输出方式 | 电缆直接输出 |
| 输入电压 | 24VDC (-15 / + 20%) |
| 工作电流 | <60mA（随量程变化） |
| 极性保护 | -30VDC |
| 过压保护 | 36VDC |
| 绝缘性能 | 500V（信号地与外壳之间） |
| 工作条件 | |
| 环境温度 | -40 ~ 85 ℃ |
| 湿度/零度 | 90%湿度，无冷凝 |
| 湿度系数 | <50ppm / ℃ |
| 防护等级 | IP68 |
| 防爆 | ExdIIBT5 |
| 安装及附件 | |
| 安装方式 | M18 * 1.5 螺纹，配套法兰（可选） |
| 触针结构 | 刚性/柔性杆，304L 不锈钢，可选特氟龙涂层 |
| 电子仓 | 阳极氧化铝合金 |
| 浮子 | 304L 不锈钢，可选特氟龙涂层 |
延申阅读：燃油-柴油液位传感器的类型

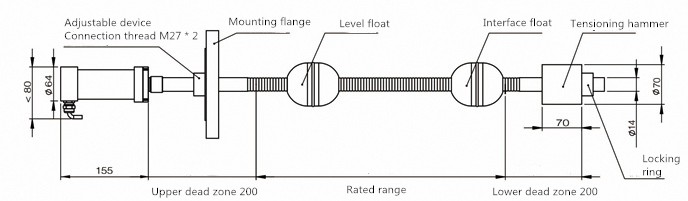

SI-LT磁致伸缩液位变送器的尺寸
注1：不同浮子在首尾测量端存在不同的测量盲区。请在订购前咨询技术支持。
注2：不带温度测量功能的杆外径为10mm，带温度测量功能的杆外径为12mm。

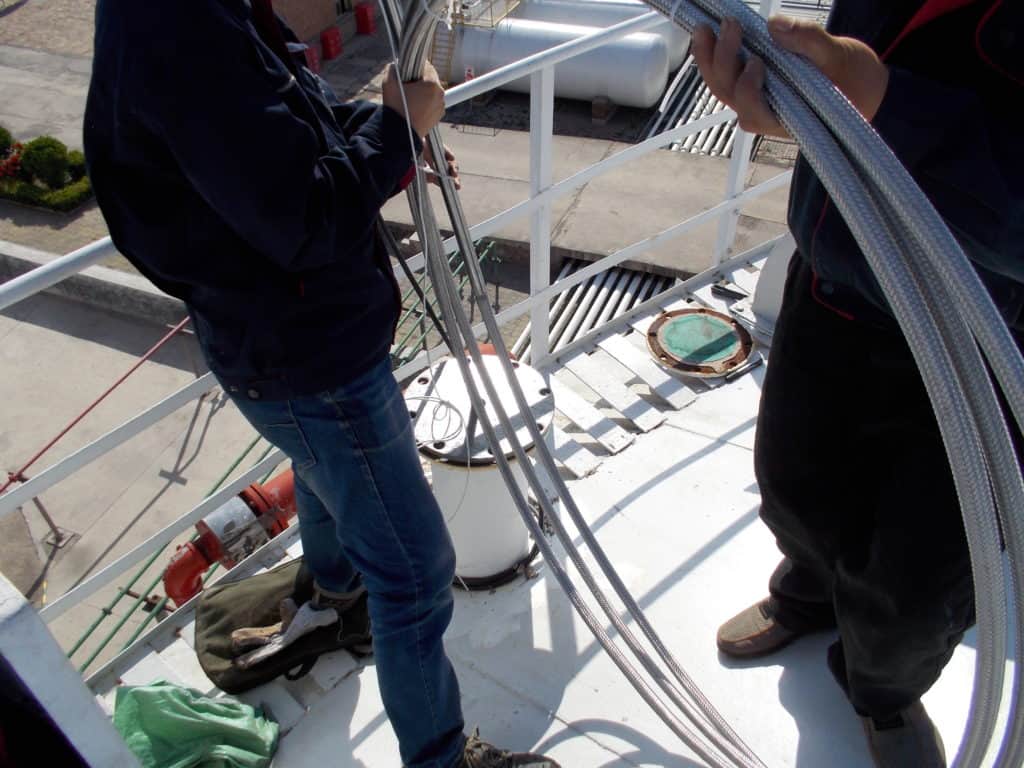

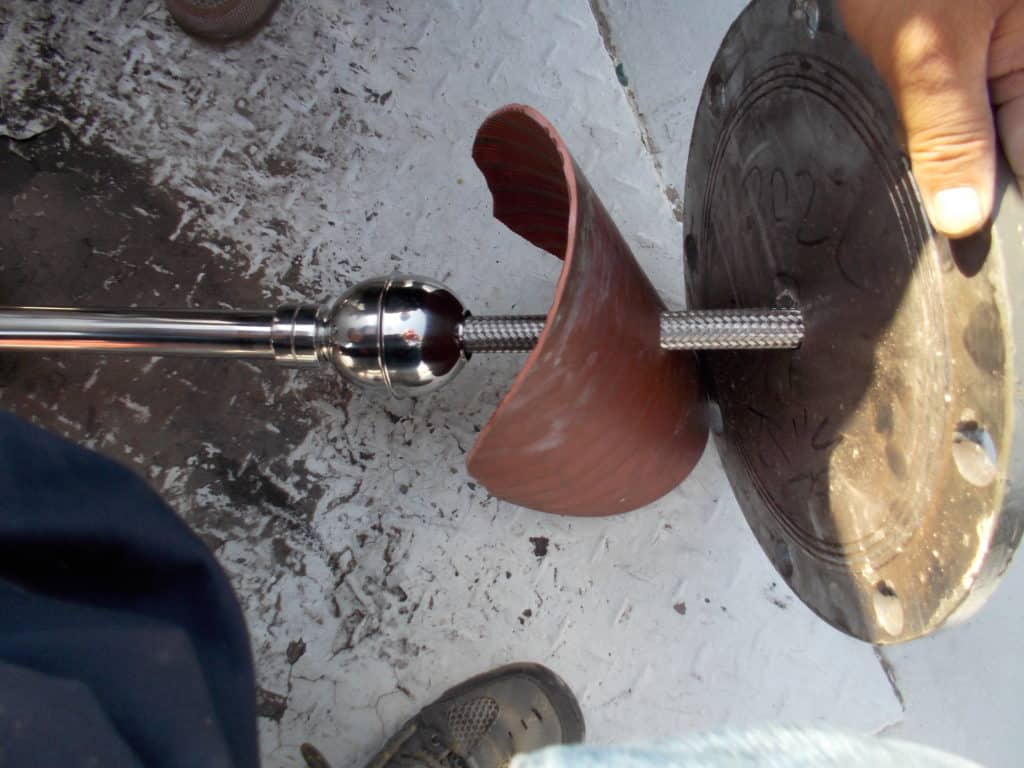

磁致伸缩液位传感器在储罐上的安装
LT系列数字显示头式液位传感器提供两种安装方式：刚性测量杆和柔性测量杆。最大测量范围可达22米。测量杆外侧设有特氟龙保护套。传感器通过法兰安装在天花板上。法兰配有安装位置调节装置，可在一定范围内调节传感器的测量范围。传感器的起始端和末端存在测量盲区，安装时需注意。
该传感器采用低压直流电源供电，在危险品储存场所的液位检测中更加安全可靠。
磁致伸缩液位传感器在储罐中的应用
液化石油气是民用和工业生产中最广泛使用的燃料之一。在液化石油气的储存和运输过程中，液位测量是一项重要的任务。液位测量不仅需要高精度，还必须能够很好地适应密闭压力容器的工作条件。同时，为了满足远程监控和管理的需求，测量数据还必须具备远距离传输的功能。
目前，储罐区域常用的液位检测方法比较如下：
| Instrument name | Accuracy | Measuring principle | Liquid level, interface, temperature measurement | Regular maintenance | On-site installation | overall costs | Service life |
|---|---|---|---|---|---|---|---|
| Magnetostrictive liquid level sensor | 0.5mm | Magnetostriction | Yes (integrated) | Maintenance-free | Simple | Low | 20 years |
| Servo level sensor | 1mm | mechanical | Yes (split) | Regular maintenance | Complicated | High | short |
| Guided wave radar level senosr | 1mm | Radar | no | Maintenance | Complicated | High | Longer |
延申阅读： 非接触式液位测量
用于油位测量的磁致伸缩式不锈钢液位传感器的优势：
高精度：磁致伸缩式液位计采用波导脉冲工作原理。工作过程中，通过测量起始脉冲和结束脉冲的时间来确定液位变化量，因此测量精度高，分辨率优于0.01% FS。这是其他传感器难以达到的精度。
安全性高：磁致伸缩式液位计具有优异的防爆性能，使用更安全。尤其适用于化工原料和易燃液体的液位测量。测量过程中无需打开罐盖，手动测量也不存在安全隐患。
可靠性强：磁致伸缩式液位计采用波导原理，没有机械运动部件，因此无摩擦、无磨损。整个转换器封装在不锈钢管内，不与测量介质接触，因此传感器工作更可靠，使用寿命更长。
便于系统自动化：磁致伸缩液位计的二级仪表采用标准输出信号，便于计算机处理信号，易于联网操作，从而提高整个测量系统的自动化程度。
安装维护简便：磁致伸缩液位计通常通过罐顶现有喷嘴进行安装，尤其适用于已投入运行的地下储罐，且安装过程不会影响正常生产。
如果您需要测量河流水位、明渠水位等，可以使用超声波液位传感器进行非接触式连续液位监测。
延申阅读 超声波液位变送器运用于危险液体
什么是磁致伸缩液位变送器？
磁致伸缩液位变送器是一种液位传感器，其内部利用磁致伸缩原理，并结合现代电子技术，通过测量脉冲波之间的时间间隔来精确测量液位。磁致伸缩液位计利用波导脉冲工作。工作过程中，通过测量起始脉冲和终止脉冲的时间间隔来确定液位变化，因此测量精度很高。
磁致伸缩传感器的工作原理是什么？
- 该装置的电子元件以固定的时间间隔产生低能量电流脉冲。
- 这些电脉冲产生磁场，该磁场沿传感器管内的特制导线传播。
- 导线周围的磁场与磁性浮子相互作用，在导线中感应出扭转应力波。这种扭转以已知的速度沿导线传播，从磁性浮子的位置向导线的两端传播。
- 位于发射器组件中的专利传感元件将接收到的机械扭转转换为电脉冲。
- 基于微处理器的电子元件测量起始脉冲和返回脉冲之间的时间间隔（飞行时间），并将其转换为与浮子液位成正比的位置测量值。
延申阅读: 雷达液位传感器工作原理
磁致伸缩液位变送器价格
磁致伸缩液位变送器的价格取决于测量条件。中仪器是一家磁致伸缩液位计制造商，我们以合理的价格提供磁致伸缩液位计。
选型注意事项：
1.液位计常用的不锈钢磁性浮子尺寸为Ф45 × 56 × Ф15，需要DN50或以上的法兰连接。对于螺纹连接的液位计，用户需要安装法兰或支架。
2.液位计的选择应与现场介质的环境条件相适应，包括环境温度、压力、振动、冲击、结构材料与介质的兼容性等。
3.当被测介质温度较高（100～200℃）时，建议选择外浮式探头并采用侧法兰安装。当温度更高（200～300℃）时，建议选择外浮式侧束式探头并采用侧法兰安装。磁致伸缩液位计测量杆的上下两端存在测量盲区，选择量程时应考虑这一点。
Magnetostrictive liquid level sensor can measure liquid level or interface. However, it is not possible to perform on-off control of the liquid level. If you need to control the tank level, you can read Guide for Liquid level float switches.
磁致伸缩液位传感器可以测量液位或界面高度。但是，它无法实现液位的开关控制。如果您需要控制液位，可以参考《液位浮球开关指南》。
FAQ
液位变送器的工作原理是什么？
容器内液体介质的液位称为液位。测量液位的仪器称为液位变送器。液位变送器是一种液位测量仪器。液位变送器分为连续式和点式两种。连续式液位变送器实时监测容器内液体的液位高度。点式液位变送器通常设置两个液位点（高点和低点），当容器内的介质液位达到这两个点时，会输出报警信号。液位变送器的种类繁多，具体包括：磁挡板式液位计、音叉振动式液位计、差压式液位计、压力式液位计、超声波式液位计、磁致伸缩式液位计、雷达式液位计等等。
液位变送器可用于测量各种介质的液位，例如：水、粘性液体、燃料，以及散装固体、粉末等干燥介质。
液位测量变送器广泛应用于各种需要测量容器或储罐内液位的场合。这些变送器常用于物料搬运、食品饮料、电力、化工和水处理行业。
Learn More
静压液位传感器的工作原理是什么？
在考虑用于液位测量应用的新型液位传感器时，
通常很难找到关于不同类型液位传感器（例如静压液位传感器或静压压力传感器）工作原理的信息。
最近，我解释了使用静压测量进行液位测量的方法。
在封闭的几何结构中，例如封闭的储罐和容器，
通常使用嵌入式压力传感器或压力变送器，它们可以从外部旋入容器。因此，压力传感器特别适用于独立式储罐和容器的应用。投入式压力传感器或嵌入式压力传感器
测量液柱高度相关的重力，也称为静压。该压力测量值与液位或液柱高度成正比，测量点位于压力传感器处。因此，为了测量液位，必须将压力传感器尽可能靠近容器底部。测得的静水压力直接对应于液柱高度，即从地面测量点到介质表面的距离。
因此，填充高度由介质表面到压力测量点的距离计算得出。
液柱的重力，以及由此产生的静水压力，仅与填充高度成正比，
而且还随介质的比重和重力而变化。More
延申阅读：静水压液位测量
什么是DP型液位变送器？
The liquid level (pressure/differential pressure) transmitter is a pressure signal,
measured at the reference side of atmospheric pressure (low pressure side),
with one or two ports for flange (or other connection) and process pipe connection.
On the basis of common pressure/differential pressure transmitter,
one or two isolation membrane boxes, are added to measure the liquid receiving part.
Mainly used for measuring high temperature, easy to solidify or crystallize,
containing solid suspended matter, too viscous,
corrosive or other needs to maintain sanitary conditions, non-polluting media.
液位（压力/差压）变送器是一种压力信号，测量参考侧为大气压力（低压侧），带一个或两个法兰（或其他连接方式）接口和工艺管道接口。在普通压力/差压变送器的基础上，增加一个或两个隔离膜箱，用于测量液体接收部分。主要用于测量高温、易凝固或结晶、含有固体悬浮物、粘度过高、腐蚀性或其他需要保持卫生条件、无污染的介质。
