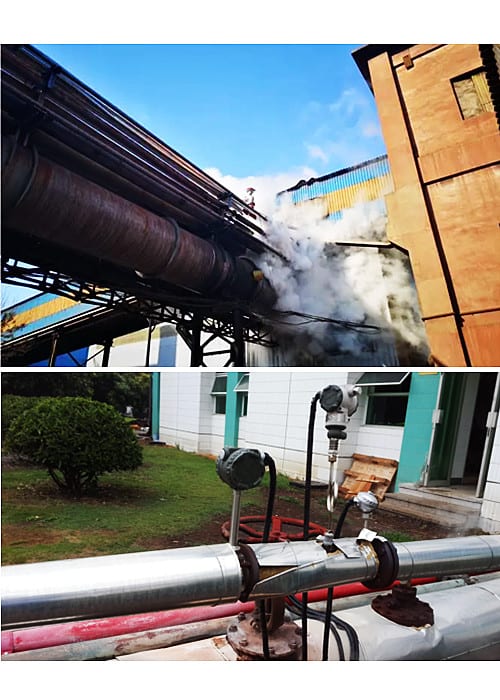

蒸汽流量测量
测量蒸汽流量是一项艰巨的任务，但却至关重要。蒸汽流量测量之所以困难，主要原因在于蒸汽的特性。蒸汽是一种相对特殊的介质。随着工况（如温度、压力）的变化，过热蒸汽通常会转化为饱和蒸汽，形成气液两相流动介质。
蒸汽是一种重要的能源。为了进行能源消耗计算或成本核算，通常需要使用流量计来精确计量蒸汽消耗量。
蒸汽流量计出售
蒸汽流量测量不准确是供暖行业普遍存在的问题。主要原因如下：
过热蒸汽
蒸汽是一种比较特殊的介质。一般来说，蒸汽指的是过热蒸汽。过热蒸汽是一种常见的动力源，常用于驱动汽轮机旋转，进而驱动发电机或离心式压缩机工作。
过热蒸汽是通过加热饱和蒸汽得到的。它完全不含水滴或液雾，是一种纯粹的气体。
过热蒸汽的温度和压力是两个独立的参数，其密度由这两个参数决定。
过热蒸汽经过长距离输送后，会随着工况（如温度和压力）的变化而变化。尤其是在过热度不高的情况下，由于热损失温度的降低，它会从过热态转变为饱和态或过饱和态。
当饱和蒸汽突然大幅减压时，就会转化为含有水滴的饱和蒸汽或过饱和蒸汽。液体在绝热膨胀时也会转化为过热蒸汽。这样就形成了一种气液两相流动介质。
了解更多：冷凝水流量计 – 蒸汽冷凝水流量计 | 类型及选型指南
饱和蒸汽
未经热处理的蒸汽称为饱和蒸汽。它无色无味，属于不可燃、无腐蚀性的气体。饱和蒸汽具有以下特点：
(1) 饱和蒸汽的温度和压力之间存在一一对应的关系，二者之间只有一个独立变量。
(2) 饱和蒸汽易冷凝。若在输送过程中发生热损失，蒸汽中会形成液滴或雾，导致温度和压力下降。含有液滴或雾的蒸汽称为湿蒸汽。
严格来说，饱和蒸汽或多或少包含液滴或雾的两相流体。因此，不同的状态不能用同一个气体状态方程来描述。
饱和蒸汽中液滴或雾的含量反映了蒸汽的品质，通常用干度来表示。蒸汽的干度是指单位体积饱和蒸汽中干蒸汽的百分比。以“x”表示。
(3) 饱和蒸汽的流量难以精确测量。因为饱和蒸汽的干度难以保证，普通流量计无法准确检测两相流体的流量。蒸汽压力的波动会导致蒸汽密度的变化，从而在流量计的指示值中产生额外的误差。因此，在蒸汽测量中，需要尽量保持测量点蒸汽的干度以满足要求。必要时，应采取补偿措施以实现精确测量。
延伸阅读：转子流量计和流量计的区别是什么？
蒸汽流量测量分析
目前，流量计主要用于测量蒸汽流量。测量介质通常为单相过热蒸汽或饱和蒸汽。
对于相态频繁变化的蒸汽，测量结果必然存在误差。
解决此问题的方法是保持蒸汽的过热状态并尽可能降低蒸汽中的含水量。
例如，加强蒸汽管道的保温措施，降低蒸汽的压力损失，以提高测量精度。
然而，这些方法并不能彻底解决蒸汽流量测量不准确的问题。解决此问题的根本方法是开发能够测量两相流动介质的流量计。
用于 检测气体流量的流量计 种类繁多，其中最常见的是速度流量计和体积 流量计。它们的共同特点是只能在连续运行条件下测量体积流量。而体积流量本身又取决于工况。
工况下的体积流量并不能精确地代表实际流量。
在工程应用中，通常用标准状态体积流量或质量流量来表示。
所谓标准状态体积是指气体在0℃和1个标准大气压下的体积，或20℃和1个标准大气压下的体积。
当以质量流量为计量单位时，目前许多应用中不使用标称气体 流量计。所选气体的标准温度和压力是设计条件。将设计状态下的体积流量转换为标准体积流量或质量流量，其转换系数包含气体密度因子。当气体介质的工作状态偏离设计状态时，流量指示值将出现误差。
此外，气体介质的成分、含量或温度的变化也会影响流量测量。因此，蒸汽流量的测量需要采取补偿措施。另外，由于蒸汽状态变化引起的补偿因子也较为复杂。
过热蒸汽的密度取决于蒸汽的温度和压力。
在不同的参数范围内，密度的表达式也不同，不能用同一个通用公式表示。因此，无法得到统一的密度计算公式。
温度和压力补偿公式只能单独推导。
在温度和压力波动范围较大的情况下，除了温度和压力补偿外，还需要考虑气体膨胀系数Σ的补偿。
无论使用何种流量计检测饱和蒸汽流量，在蒸汽压力波动工况下工作时，都必须采取压力补偿措施。这是因为流量方程中包含了蒸汽密度因子。当运行工况与设计工况不一致时，读数将出现误差。误差大小和工作压力与设计压力偏差的大小有关。如果实际压力Preal > 设定压力Pset，则会出现负误差；否则，会出现正误差。
蒸汽的干度是影响蒸汽流量能否准确测量的重要因素。目前，在线蒸汽干度测试仪正在研发中。将干度计应用于蒸汽流量测量和补偿系统，将进一步提高测量精度。目前应采取以下三项措施：
- 输送蒸汽的管道必须采取良好的保温措施，以防止热量损失。
- 分段排空蒸汽管道，并在管道最低点和仪表前方的管道上设置疏水阀，以便及时排出冷凝水。
- 锅炉运行过程中，应避免汽包液位过高的情况，并尽量减少负荷的大幅波动。
蒸汽流量计的选择
选择用于蒸汽计量的流量计时，主要考虑以下五个因素：
被测流体的特性、生产工艺条件、安装条件、维护要求以及流量计本身的特性。
本文重点讨论流量计的特性、安装条件、维护要求以及选择流量计时需要注意的几个问题。
目前，用于测量蒸汽流量的仪表主要包括 涡街流量计、差压式（孔板式、匀速管式、弯头式）流量计、分体式转子流量计、安努巴流量计、浮球式流量计等。
差压变送器用于测量流体流量，流量的计算基于流体流经节流 元件 时，由于流量变化而在节流元件前后产生的压差。不同节流元件的差压流量计的测量原理相同。
该测量方法基于流量连续性方程和伯努利方程。差压的大小不仅与流量有关，还与节流元件的结构形式或管道内流体的物理性质有关。因此，流量计算需要考虑各种影响因素的修正系数。
差压流量计的测量范围较窄。由于差压信号与流量呈平方关系，一般测量范围为 (3:1)~(4:1)。
根据不同的应用和精度要求，每种节流元件都有其自身的特点和优势。
例如，孔板具有较高的精度；与孔板相比，文丘里喷嘴具有出口系数稳定、压降更低的特点。在相同工况下，其流量约为孔板的30%~50%。文丘里喷嘴非常适合用于蒸汽流量测量；文丘里喷嘴前后需要一段较短的直管段。
延伸阅读：如何在PLC中实现流量累积功能？
涡街流量计是一种基于 卡门涡流 原理成功研制的新型流量计。它兼具其他流量计无法同时具备的优势，自20世纪70年代以来发展迅速。据报道，涡街流量计在日本、欧洲、美国等发达国家的使用比例显著提高，并已广泛应用于各个领域，未来有望成为主流流量计。它是孔板流量计的理想替代品。
涡街流量计具有以下特点：
- 结构简单坚固，无运动部件，长期运行非常可靠；
- 维护方便，安装成本低；
- 传感器不直接接触介质，性能稳定，使用寿命长；
- 输出脉冲信号与流量成正比，无零点漂移，精度高，易于与计算机联网；
- 测量范围宽，量程比高达1:10；
- 压力损失小、运行成本低、节能效果显著；
- 在一定雷诺数范围内，输出信号频率不受流体物理性质和成分变化的影响。表压系数仅与涡流发生器的形状和尺寸有关。无需补偿即可测量流体的体积流量。更换附件后无需重新校准仪器系数；
- 应用范围广，可测量气体和液体的流量；
- 验证周期为2至4年。

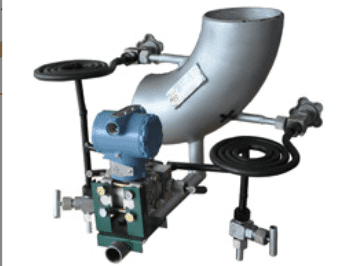

弯头流量计实际上就是一个标准的90度弯头，没有比它结构更简单的流量传感器了。
随着机械加工行业的进步以及行业标准化和管理规范的不断完善，用作弯头流量计的标准机构弯头变得越来越经济实惠。
其独特之处在于：
- 结构简单，价格低廉。
- 弯头流量计传感器耐磨损，对微量磨损不敏感。
- 安装简便，可直接焊接安装，彻底解决了现场运行和滴漏的难题。
- 它具有很强的适应性，测量范围广，对直管段的要求也不高。只要是孔板流量计、涡街流量计和匀速管流量计能够测量的管道流体流量，都可以用弯头流量计测量。此外，在耐高温、耐高压、抗冲击、抗振动、防潮、防尘等方面，弯头流量计也远优于其他流量计。弯管流量计的量程比可达1:10（适用于蒸汽流量），适用范围为0~70m/s，能更好地满足蒸汽流量测量的需求。
- 由于其特殊的测量原理，弯管流量计在实际应用中对直管段的要求并不严格，通常只需满足前5D和后2D的要求即可，远低于其他流量测量装置的要求。
- 弯管流量计具有高精度和良好的重复性，测量精度可达1.14%，重复性精度可达0.2%。一次安装后无需反复拆卸，因此其安装精度也能得到最佳保证。
- 弯管流量计最显著的特点是无需任何额外的节流部件或插件，从而大大降低了管道输送流体的能耗，节能高效。对于大型系统、大管径、低压头的测量对象，其优势尤为明显。
常见问题
相关博客
选择合适的蒸汽流量测量设备和蒸汽流量计至关重要。精确测量蒸汽流量是生产行业的一项基本需求和普遍关注的问题。随着经济的发展，提高测量水平的呼声日益高涨。
我们应该根据实际测量条件选择合适的流量计。
蒸汽流量测量设备和蒸汽流量计的选择一直是行业面临的挑战。
