SI-PT系列熔体压力传感器/变送器-高温型

熔体压力传感器用于高温环境下熔体的压力测量与控制。

SI-PT系列熔体压力传感器适用于高温熔体压力测量与控制。该系列高温熔体压力传感器具有高精度、稳定性好、输出信号大等优势。动态响应快，适应性强。熔体压力传感器广泛应用于：燃气管道生产线、塑料管材生产线、土工网单元、单壁波纹管生产线、芯层发泡管生产线、塑料片材（板材）挤出线、聚苯乙烯泡沫管生产线、吹膜装置、挤出装置、PE拉伸膜装置等。

Sino-Inst还可根据需求提供防爆型熔体压力变送器。

特色熔体压力传感器/变送器

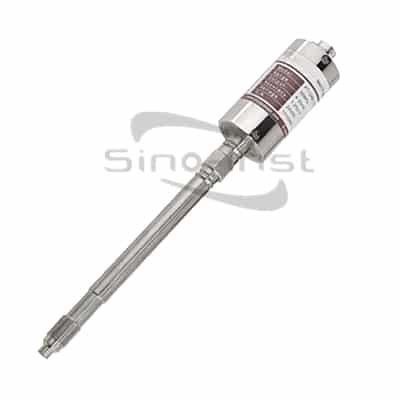

型号	SI-PT 111 熔体压力传感器
简介	PT111系列高温熔体压力传感器主要用于高温条件下熔融物料的压力测量与控制。
特点	精度高。
	稳定可靠。
	输出信号大。
	动态性能好。
	通用性强
参数	1：压力范围：0 ～ 5MPa ～ 100MPa；
	2：精度：±0.5% FS；±1.0% FS；
	3：工作电源：10VDC（6-12VDC）；
	4：输出信号：0 ～ 5V；0 ～ 10V；4-20mA；
	5：校准方式：80% FSO ± 1%；
	6：探头耐温：300℃；
	7：温度漂移：≤0.30MPa/100℃；
	8：电气连接：通用五芯连接器；军用五芯连接器；
	9：过载压力：1.5*FS；
	10：机械连接：1/2″-20UNF、M14*1.5、M22*1.5、G3/4等多种螺纹尺寸；
	11：防腐耐磨涂层：适用于高浓度粗糙介质的压力测量，可提高使用寿命3-5倍；
应用	广泛应用于石油、化纤、塑料、橡胶等行业。

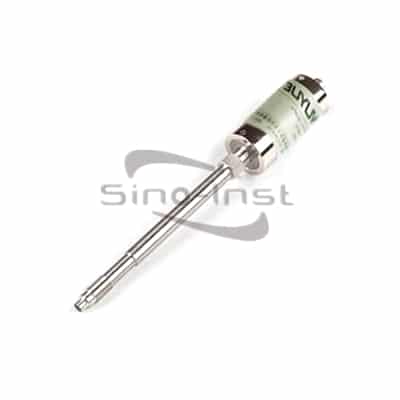

型号	SI-PT112 熔体压力变送器
简介	PT112 系列刚性杆高精度压力变送器主要用于各种需要精确数据测量的场合。本产品采用特殊材质及合金弹性膜片，有效降低温漂，提高测量精度。零点满度可调，放大信号直接输入 PLC，内部 80% 校准。
特点	精度高。
	不锈钢封装。
	安装简便。
	可替代同类进口产品。
	80% 内部校准。
	稳定性、重复性好。
参数	1. 测量范围：0… 5MPa ～ 0… 200MPa
	2. 综合精度：± 0.25% FS；± 0.5% FS
	3. 输出信号：变送器信号：0～5V；0～10V；4-20mA；传感器信号：2mV/V； 3.33mV/V
	4. 电源电压：变送器：24VDC（12～36）VDC；传感器：10VDC
	5. 过程连接：1/2″-20UNF、M14×1.5、M18×1.5、M22×1.5、G3/4″可选
	6. 电气连接：5芯、6芯可选
应用	适用于化纤纺丝、涤纶等设备中的高温流体介质。

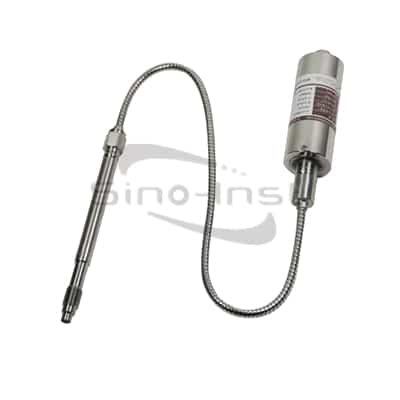

型号	SI-PT123 柔性高温熔体压力传感器
简介	PT123 柔性软管式熔体压力传感器，配备温度传感器，可实现同点压力和温度测量。
特点	精度高；
	不锈钢封装；
	安装简便；
	可完全替代同类进口产品；
	80% 内部校准；
	良好的稳定性和重复性
参数	1. 测量范围：0… 3.5MPa 至 0… 150MPa
	2. 综合精度：± 0.25% FS；± 0.5% FS
	3. 输出信号：2mV/V； 3.33mV/V
	4. 电源电压：10（9～12V）DC
	5. 过程连接：1/2″-20UNF、M14×1.5、M18×1.5（客户定制）
	6. 膜片耐温：350℃（*高400℃）
	7. 膜片材质：15-5PH涂层不锈钢
	8. 电气连接：5芯、6芯
应用	化纤纺丝、涤纶等设备中高温流体介质的压力测量与控制。

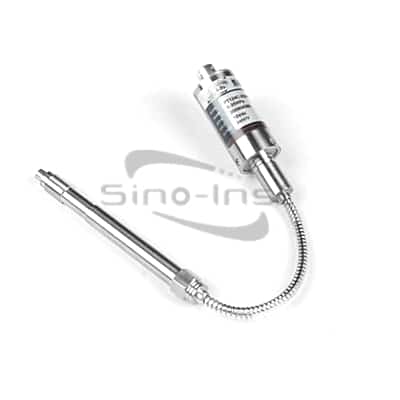

型号	SI-PT124 高温熔体压力传感器
简介	PT124 高温熔体压力传感器采用刚性杆、软管隔离、膜片隔离结构，可与美国 Dynisco、GEFRAN、RKC 等同类产品完全互换。
特点	刚性杆、软管隔离、膜片隔离结构
参数	1. 压力范围：0 ～ 5MPa ～ 200MPa 范围内可选；
	2. 精度：±0.25% FS；±0.5% FS；
	3. 输入电压：10VDC（6-12VDC）；
	4. 输出信号：1.5mV/V、2.0mV/V、3.3mV/V；
	5. 校准方式：80% FSO ± 1%；
	6. 探头耐温：450℃；
	7. 温度漂移：≤0.30MPa/100℃；
	8. 电气连接：通用五芯连接器；
	9. 过载压力：1.5*FS；高温熔体压力变送器
	10. 机械连接：1/2″-20UNF、M14*1.5、M18*1.5、M22*1.5等多种螺纹尺寸；
	11. 防腐耐磨涂层：适用于高浓度粗糙介质的压力测量，可延长使用寿命3-5倍；
应用	适用于化纤纺丝、涤纶、橡胶及塑料机械等高温流体介质的压力测量与控制。

型号	SI-PT127 高温熔体压力传感器
简介	PT127 高温熔体压力传感器主要应用于各种需要精确数据测量的场合。本产品采用特殊材质及合金弹性膜片，有效降低温漂，提高测量精度。
特点	采用刚性杆+软管隔离+膜片隔离结构，稳定性好，精度高；
参数	1. 量程：0 ~ 5 ~ 200MPa
	2. 综合精度：0.5% FS；1% FS
	3. 输出信号：1.5mV/V；2mV/V；3.33mV/V 4. 电源电压：10VDC
	5. 测温型号：J、K、E、PT100
	6. 膜片耐温：450℃
	7. 电气连接：5 针连接器
	8. 过程连接：M22 × 1.5；特殊设计
应用	化纤纺丝、涤纶、橡塑机械等设备高温流体介质的压力、温度的测量与控制。

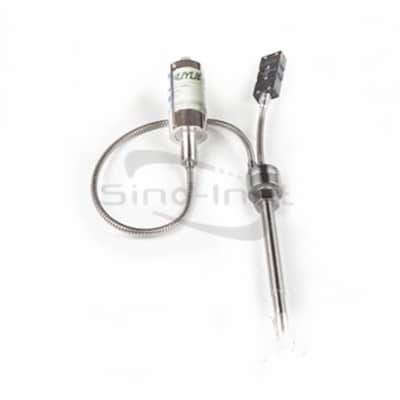

型号	SI-PT131 高温熔体压力和温度传感器
简介	PT131 具有良好的稳定性和精度，可与 Dynisco、GEFRAN、RKC 等同类产品完全互换。
特点	刚性杆、软管隔离、膜片隔离结构
参数	1：压力范围：0 ～ 5MPa ～ 200MPa 范围内可选
	2：精度：± 1.0% FS；± 0.5% FS；
	3：工作电源：10VDC（6–12VDC）；
	4：输出信号：PT131 系列：1.5mV/V、2.0mV/V、3.3mV/V
	5：校准方式：80% FSO ± 1%；
	6：探头耐温：450℃
	7：测温型号：PT131（E；J；K）
	8：电气连接：PT131系列：通用七芯接头
	9：过载压力：1.5*FS
	10：机械连接：1/2“-20UNF、M14*1.5、M18*1.5、M22*1.5等
	11：防腐耐磨涂层：适用于高浓度粗糙介质的压力测量，可提高使用寿命3-5倍
应用	化纤纺丝、涤纶、橡胶及塑料机械中高温流体介质的压力测量与控制。

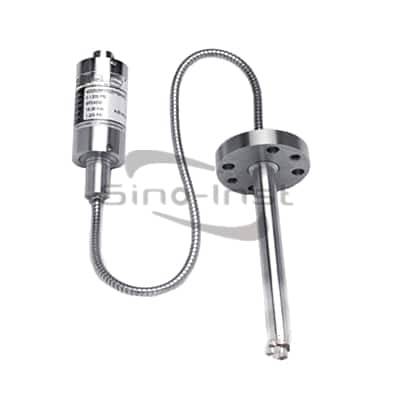

型号	SI-PT2616 法兰高温熔体压力变送器
简介	PT2616 法兰高温熔体压力变送器是我公司推出的一款新型压力测量变送器，适用于高精度、无污染环境测量。该产品融合了行业最新技术，采用特殊弹性膜片和压力应变片，大大降低了测量误差，更加稳定耐磨。
特点	精度高，采用不锈钢材质密封，安装简便，稳定性好，零点满量程可调，线性输出可直接PLC控制，工作特性良好，防爆性能好。
参数	1. 压力测量范围：0～5MPa、0～200MPa
	2. 精度：≤±0.5%满量程
	3. 信号输出：1.5mV/V、2.0mV/V、3.3mV/V
	4. 输入电压：10VDC（6-12）VDC
	5. 电气连接：6芯通用航空插头
	6. 机械连接：法兰连接，尺寸可定制
	7. 膜片耐温：300℃
	8. 过压：1.5%满量程
应用	本产品适用于测量高温熔体的压力，以及塑料、橡胶、化纤等挤出机、挤出机熔体的测量。

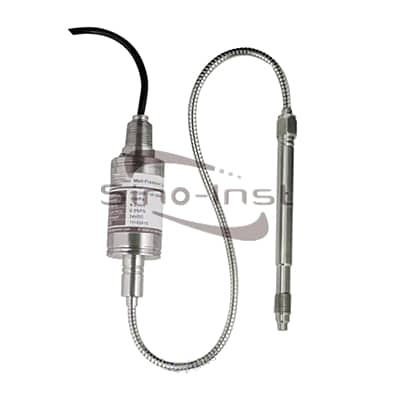

型号	SI-PT292 防爆高温熔体压力传感器
简介	PT292 系列是一款智能型 4-20mA 压力变送器，专为危险区域设计。PT292 高温熔体压力传感器型号产品已通过 1 级 I 区 A、B、C 和 D 组防爆认证。防爆产品包含线连接。PT292 型产品已通过 ATEX II 1 G 100a 认证，并符合 Eex ia IIC 0 区和 1 区本质安全认证。此本质安全和 ATEX 版本提供线连接或 6 针连接两种选择。
特点	可手动配置；
	可重复的精密压力测量；
	直接输出至 DCS 或 PLC；
	用户可以精确调整压力范围；
	已通过危险环境使用认证；
	符合新的 EC 要求
参数	1. HARTTM 数字通信
	2. 综合误差优于 ± 0.25%
	3. 4-20mA 环路供电输出
	4. 0-500 至 0-30,000 psi
	5. 防爆、本质安全或 ATEX 认证
应用	适用于化纤纺丝、聚酯、橡胶和塑料机械中高温流体介质的压力测量和控制。

延申阅读： 用于高粘度流体的扁平压力传感器

熔体压力传感器的工作原理

熔体压力传感器的工作原理是介质的压力直接作用在传感器的膜片上，膜片产生与介质压力成比例的微位移，传感器的电阻发生变化，该变化被电子电路检测，并经过转换输出与该压力相对应的标准信号。

高温熔体压力传感器选购注意事项：

1. 测量什么类型的压力。通常，您所需的高温熔体压力传感器的最大压力范围应达到系统最大压力值的1.5倍。所有高温熔体压力传感器的设计都能够承受2亿次循环的最大压力而不会降低性能。您需要在系统性能和高温熔体压力传感器寿命之间找到一个折衷的解决方案。

2. 考虑需要测量的介质类型。选择高温熔体压力传感器时要考虑的关键因素是被测介质。压头上的介质是粘稠液体还是浆体？与高温熔体压力传感器接触的是可溶性或腐蚀性介质还是清洁干燥的空气？这个问题决定了是否需要冲击模具以及使用什么材料与介质接触。

3. 考虑您需要达到的精度。精度是制造商常用来描述高温熔体压力传感器输出误差的术语。拥有更高精度的高温熔体压力传感器的成本会更高。那么您的系统真的需要这么高的精度吗？由高精度高温熔体压力传感器和低分辨率仪表组成的系统实际上是一种低效的解决方案。

4. 仔细考虑待购买高温熔体压力传感器的耐温性、互换性、时间稳定性和坚固性。

5. 您想要使用的高温熔体压力传感器采用哪种输出方式？所需的激励电压是多少？以及如何将高温熔体压力传感器连接到您的电气系统？
扩展阅读：应变式压力传感器

高温熔体压力传感器的使用

安装
高温熔体变送器在工艺管道上的正确安装位置与被测介质有关。为了获得最佳测量结果，请注意以下几点：
1. 防止变送器接触腐蚀性或高温介质；
2. 测量液体压力时，取压口应开设在工艺管道侧面，以避免沉积；
3. 防止浮渣沉积在管道内；
4. 测量气体压力时，取压口应开设在工艺管道的顶部，变送器也应安装在工艺管道的顶部，以便积液易于注入工艺管道；
5. 测量蒸汽或其他高温介质时，必须连接缓冲管（盘管）等冷凝器，且变送器的工作温度不得超过极限值；
6. 导压管​​应安装在温度波动较小的地方；
7. 冬季结冰时，应根据室外安装的变送器采取防冻措施，避免取压口内的液体因结冰体积膨胀而损坏传感器；
8. 接线时，应将电缆穿过防水接头或软管，并拧紧密封螺母，防止雨水等通过电缆漏入变送器外壳；
9. 测量液体压力时，变送器的安装位置应避免液体冲击，以免传感器因压力过大而损坏。
维护
高温熔体压力变送器需要每周检查一次，每月检查一次，主要是为了清除仪表上的灰尘。仔细检查电气元件。经常检查输出电流值。压力变送器内部存在微弱电流，务必远离外部强电。

熔体压力传感器

在塑料和橡胶挤出生产线中，熔体压力传感器在提高熔体质量、提高生产安全性和保护生产设备方面发挥着重要作用。同时，高温熔体压力传感器是一种非常敏感的元件。只有正确的安装和维护才能使其充分发挥作用。

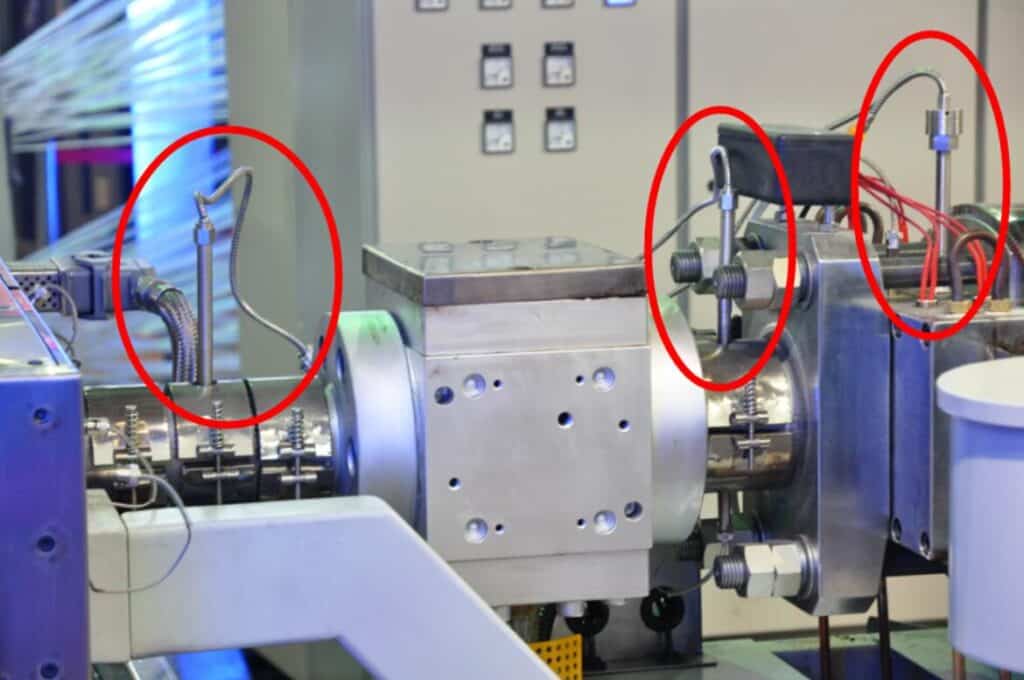

在挤出生产过程中，产品的某些质量标准（例如尺寸精度或添加矿物填​​料的部件的表面平整度等）要求对挤出压力进行最佳控制。熔体压力传感器是实现此要求的重要元件。通过在模具入口连接处设置熔体压力传感器和压力控制装置，可以使产品更加稳定，并减少材料浪费。

此外，测量筛网和熔体泵的压力对于确保生产安全和设备的最佳性能至关重要。如果熔体流入模具的流量受阻，筛网下方的传感器会向操作员发出警报（可以通过仪表进行）。

当过滤器上游的传感器发出警报时，表示挤出机内部压力过高，可能导致螺杆过度磨损。
对于使用熔体泵的制造商，必须测量熔体介质的入口和出口压力，以确保熔体介质能够持续流入模具。任何阻塞都可能导致熔体泵堵塞。

挤出生产线上配备的压力传感器可以仅测量单点压力，也可以是用于测量整条生产线的一系列传感器。
熔体压力传感器与数据记录器和声音报警装置相连。挤出机的加工参数可以通过加工控制系统进行调整。

高温熔体压力传感器数字仪表常见故障

1. 高温熔体压力表黑屏。初步判断220V电源线是否有故障。压力表可能烧坏。
2. 压力表出现跳字。初步判断传感器与压力仪表之间的信号线连接是否接触不良；屏蔽线是否接地。现场存在干扰信号（仪表内部焊接点接触不良）。
3. 仪表上窗口显示—-或0000。传感器与仪表之间的信号线可能连接错误。或传感器引线断裂。
4. 仪表上窗口压力显示不上升反而下降，可能是传感器膜片损坏。
5. 压力表功能正常，但压力达不到目标值。检查传感器螺纹。安装过浅或过深都可能导致此问题。将扭矩调整到正常范围，压力显示正常；
6. 高温熔体压力表显示负数。无法清除校准。高温熔体压力表受到瞬间强电流冲击，造成仪表保护元件损坏。

更多特色压力变送器

更多压力测量方案

Sino-Inst是熔体压力传感器的制造商。我们提供20多种熔体压力传感器。90%的熔体压力传感器用于橡胶、塑料、化纤、涤纶尼龙、聚酯、蒸汽等高温介质的精确测量和控制。

Sino-Inst的高温熔体压力传感器广泛应用于化纤纺丝、涤纶橡胶、塑料橡塑、挤出机械、无纺布、建筑包装材料等设备中高温熔体、流体和气体介质的压力测量。

高温熔体压力传感器用于化纤纺丝、涤纶、橡塑机械等设备中高温流体介质的压力测量和控制。

熔体压力传感器能够在高温条件下实现稳定的压力测量，极大地满足了众多应用领域的测量需求。

中仪科技的熔体压力传感器产自中国，品质优良，价格优惠。我们的压力测量仪器广泛应用于中国、印度、巴基斯坦、美国等国家。

Sino-Inst 的全体团队成员均接受过全面的培训，因此我们能够确保满足每位客户的需求。无论您需要熔体压力传感器、液位传感器还是其他设备，我们都能满足您的产品需求，欢迎致电我们。
