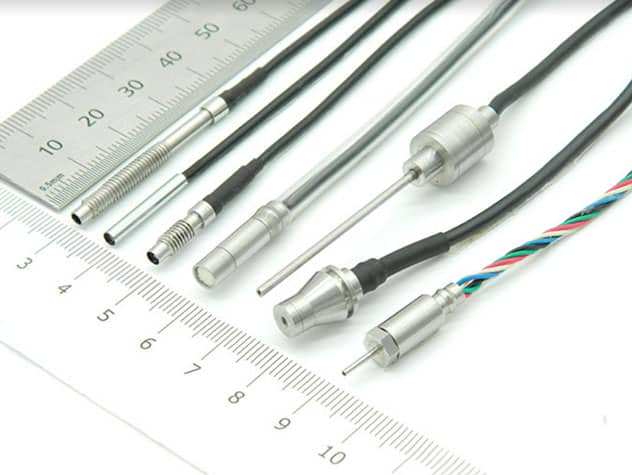

微型压力传感器又称微型压力变送器。它是一种采用MEMS技术集成的微型固态硅力传感器，采用一体式微型不锈钢封装，具有优异的动态性能，体积小巧、结构紧凑、坚固耐用。
微型压力传感器的特点
- 产品尺寸：Φ3、Φ5、M6、M8、M10。可根据具体工况定制；
- 体积小巧，外观流线型；
- 分体式结构。可选标准电压、电流、数字信号输出。满足各种工况需求；
- 高动态频率响应，上升沿陡峭；
- 测量范围宽广。-100KPa~0-10KPa…60MPa范围内任意量程。
SI-51微型压力传感器的参数
| 测量范围 | -100KPa-0-10KPa-1MPa-B260MPa | |
| 测量介质 | 与316不锈钢相容的气体或液体 | |
| 静态精度 | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 尺寸 | Φ3、Φ5、M6、M8、M10 可定制 | |
| 固有频率 | 10KHz~1MHz | |
| 产品结构 | 变送器：分体式 | |
| 信号输出/电源 | 4-20mA 0-5V 0-10V 1-5V | 12-36VDC（典型值为24VDC） |
| mV signal | 恒压源/恒流源 | |
| 数字信号输出 RS485 | 5VDC/5-16VDC/24VDC | |
| 工作温度 | -40～85℃ | |
| 补偿温度 | -10～60℃ | |
| 储存温度 | -40～100℃ | |
| 长期稳定性 | 典型值：±0.1%FS/年 最大值：±0.2%FS/年 | |
| 零点温度漂移 | 典型值：±0.02%FS/℃ 最大值：±0.05%FS/℃ | |
| 灵敏度温度漂移 | 典型值：±0.02%FS/℃ 最大值：±0.05%FS/℃ | |
| 过载能力 | 2 倍满量程压力或最大 110MPa（取最小值） | |
| 有效测量寿命 | ﹥106 压力循环 (P:10-90%FS) | |
| 抗振性能 | 20g （IEC 60068-2-6） | |
| 抗冲击性 | 20g，11mS | |
| 分辨率 | 大于 10-5（通常是采集和显示设备有限，理论上无限小） | |
| 负载阻力 | ≤(U-12)/0.02 Ω（电流输出） | |
| >100KΩ（电压输出） | ||
| 绝缘电阻 | 200MΩ，100VDC | |
| 电气连接 | 连接器或直接电缆 2m² | |
| 接口和外壳材料 | 304/316L不锈钢 | |
| 外壳保护 | IP65（插头型） IP67（电缆型） | |
| 防爆 | Ex iaⅡ CT5（本质安全型） | |
| 密封环 | Fluorine Rubber | |
| 传感器膜片 | 316不锈钢 | |
| 产品重量 | 传感器重约20-30克，发射器重约300克。 | |
延申阅读： NB-IoT无线压力变送器联网解决方案
微型压力传感器/变送器应用
更多特色压力传感器和变送器
更多特色压力测量解决方案
Sino-Inst是一家微型压力传感器/变送器制造商。
Sino-Inst提供十余种微型压力传感器/变送器，量程可选范围为-100KPa、-1KPa～0KPa、2KPa、10KPa、60MPa，可用于液体或气体压力测量。
SI-51微型压力传感器/变送器采用分体式结构，封装精良，动态性能优异。它不仅解决了被测工况下放置位置的限制，而且保证了后续输出信号的精度。
微型压力传感器广泛应用于空气动力学研究、飞机和发动机试验、风洞试验、流体力学和水力学试验、水轮机和水下武器试验、生物医学、制造等领域。即使在受场强、放置位置或具有动态频率响应要求的工况影响的情况下，也能无失真地再现脉动流场的变化规律。
如果您需要购买微型压力传感器/变送器，或对SI-51微型压力传感器/变送器有任何技术疑问。请随时联系我们的工程师。
