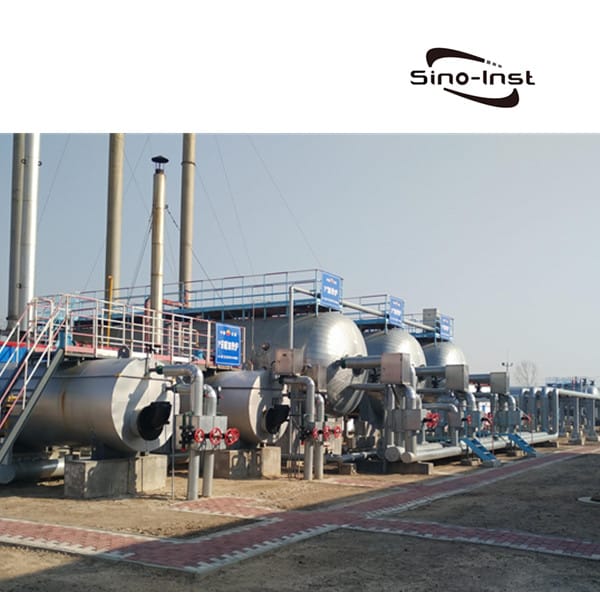

油位测量对于控制油罐中的油量和防止溢油至关重要。油位测量在石油天然气的储存和运输过程中发挥着举足轻重的作用。本文将分析并介绍自动油位测量解决方案，希望能对您有所帮助！
油罐液位测量的必要性
-在油气储存和运输过程中，准确 测量大型储油罐的液位高度至关重要。这是正确计算储油量、确定库存和计算运输量的重要手段。
-在油气生产中，尤其是在油气集输、储存和运输系统中，石油、天然气及伴生气必须在各种生产设备和储罐中进行分离、储存和处理。液位的测量和控制对于确保正常生产和设备安全至关重要，否则可能发生重大事故。
-例如，如果油罐液位测量控制不当，可能会发生人员疏散或溢油“顶盖”事故；如果油气分离器的液位过高或过低，则可能发生“油流”和“气窜”事故，严重影响后续设备的生产和安全；
-电脱水器中过高的油水界面会破坏电场。如果水位低，就会将油带入水中，影响生产。

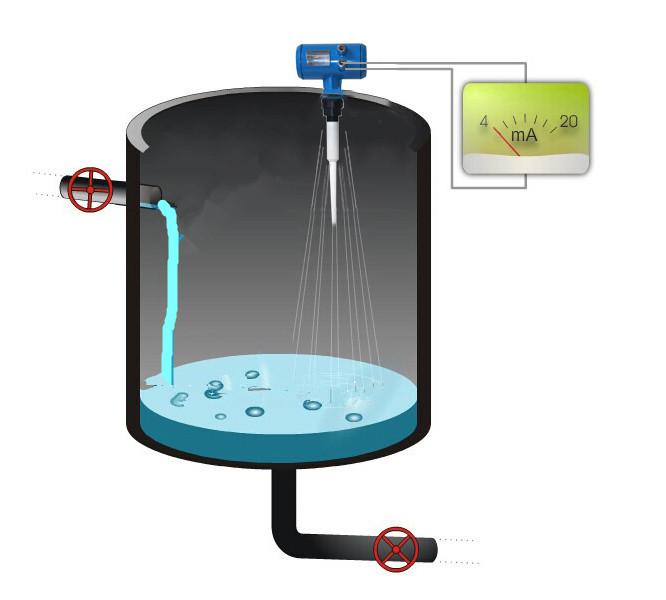

液位的基本概念
- 液位——指液体介质的液面高度、容器内固体或颗粒的液面高度以及两种不同液体介质之间的界面高度。
- 液面高度——容器内液体介质的高度
- 物料液面高度——容器内固体或颗粒物质的堆积高度
- 界面高度——两种互不相溶的液体介质之间的界面高度
延伸阅读：如何测量液体的体积
油位测量分类
根据测量方法，油位测量可分为连续测量式和定点测量式。
根据工作原理，油位测量可分为以下几种类型：
- 直读式：利用流体连通性原理测量液位。
- 浮力式：利用浮子高度随液位高度变化或液体对浸入液体中的浮子（或沉子）的浮力随液位高度变化的原理测量液位。前者称为恒浮力式，后者称为变浮力式。

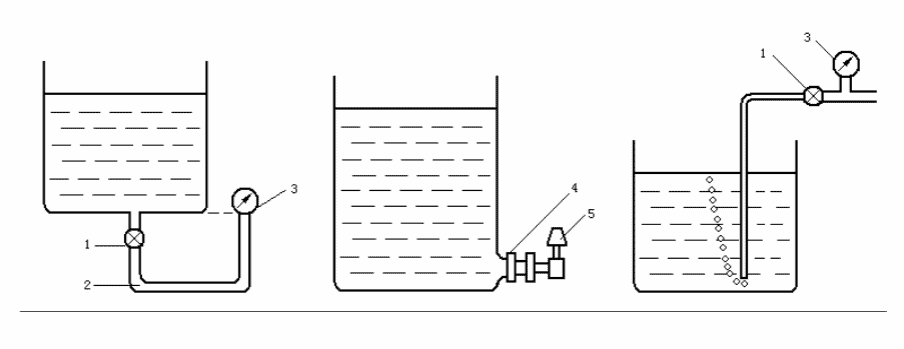

- 差压式（静压式）：利用液柱高度或物料堆积变化引起的某一点静压（差压）变化原理测量液位。
- 电测式：利用液位变化转化为电信号变化的原理测量液位。
- 核辐射式液位计：其测量原理是利用核辐射（同位素射线）穿透物质时，辐射强度随物质层厚度的变化而变化。
- 声学式液位计：其测量原理是根据液位变化引起的声阻抗和反射距离的变化。
了解更多：用于储罐液位测量的7种液位传感器
手动液位计测量是测量各种储罐中液体体积和质量的基本方法。
它具有操作简单、测量准确、无需辅助设备等特点，至今仍是各油田 原油集输过程中的主要测量方法。
使用液位计测量时，首先测量罐内液位高度，然后根据储罐横截面积或大罐容积表计算罐内液体的体积和质量。
液位计使用的测量工具是一端带有铜砝码的钢带。为了便于油量测量操作，在储罐顶部设置了油量测量口。油量测量口下方安装有油量测量管，并在管底钻孔与液体连通。设置油量测量管的目的是减少罐内液位波动对油量测量的影响。
扩展阅读：高温流量计
磁性翻板式液位计结构坚固、工作可靠、显示清晰醒目。
由于被测液体完全密封，且采用磁耦合传动，因此可以测量高温、高压以及不透明粘稠液体，例如原油、污水等。
缺点是长期使用后，磁性钢的磁性会下降，翻板轴的磨损也容易导致指示错误。
因此，应定期检查和校正。
扩展阅读：工业储罐液位指示器和储罐液位计
浮力法测量液位是基于力平衡原理，通常借助浮子进行测量。浮子被制成中空刚体，使其在平衡状态下能够漂浮在液面上。当液位变化时，浮子会随液位上下移动。因此，通过测量浮子的位移，即可得知液位的变化量。
浮子式 液位 计根据浮子形状的不同可分为浮子型、浮子式等；
根据不同机构，又可分为钢带式和杠杆式。
扩展阅读：什么是电容式液位传感器？
超声波液位计利用介质中波的传播特性进行测量。
因此，在容器底部或顶部安装超声波发射器和接收器。发射的超声波在介质界面处发生反射，并被接收器接收。通过测量超声波发射和接收之间的时间差，即可测量液位。
了解更多：指南：非接触式超声波液位传感器
根据工作原理的不同，电学方法可分为电阻式、电感式和电容式。
电学方法适用于测量无摩擦部件和运动部件的油位，信号转换和传输方便。它便于远程传输，工作可靠，输出可转换为统一的电信号。与电学单元组合仪表配合使用，可轻松实现液位的自动检测和自动控制。
扩展阅读：非接触式液位传感器工作原理
雷达液位变送器 利用雷达技术进行非接触式连续液位测量。雷达 液位指示器将液位转换为电信号。该液位信号输出可供其他仪器用于监测或控制。这种测量技术常用于测量液体和固体，例如：粉煤灰筒仓。雷达 液位传感器分为脉冲雷达技术和调频 连续波 (FMCW) 雷达液位传感器。
Sino-Inst 生产 120GHz FMCW 雷达液位传感器、26GHz 雷达液位计和 6GHz 液位计。
磁致伸缩式 液位传感器利用磁电转换原理进行液位测量，是近年来推出的新产品。
扩展阅读：柴油燃料箱液位计及指示器
还有疑问？
如果您在常见问题解答中找不到答案，您可以随时联系我们，
我们会尽快回复您。
常用油罐液位计的性能特点及选型
中间罐仅监测液位、温度和压力等参数（压力储罐），以防止油罐顶盖堵塞、油罐真空等事故发生。无需进行交接监测和测量；
贸易罐内的液位、温度、密度、体积和介质质量必须频繁监测和测量，且精度要求极高。
油位测量性能比较
| 液位计 | 轻质油 | 原油 | 重油 | 沥青 | 液化气 | 其他液体 |
| 磁性翻板液位计 | 好 | 好 | 好 | 差 | 否 | 非常好 |
| 浮球式 | 好 | 好 | 好 | 差 | 否 | 非常好 |
| 雷达式 | 极好 | 极好 | 极好 | 极好 | 极好 | 极好 |
| 静压式 | 极好 | 极好 | 好 | 差 | 好 | 极好 |
| 磁感应式 | 极好 | 极好 | 极好 | 差 | 极好 | 极好 |
| 超声波式 | 极好 | 极好 | 极好 | 极好 | 极好 | 极好 |
延伸阅读：雷达油罐液位传感器
适用于不同介质的油罐液位测量仪器
| 液位计 | 液位测量 | 温度去除 | 密度去除 | 边界测量 | 体积测量 | 质量去除 | 安装情况 | 成本 |
| 磁性翻板 | 高精度 | 无法测量 | 无法测量 | 误差小 | 取决于TD | 取决于TD | 简单 | 低 |
| 浮球式 | 高精度 | 无法测量 | 无法测量 | 误差小 | 取决于TD | 取决于TD | 简单 | 低 |
| 雷达式 | 高精度 | 重要 | 无法去除 | 无法 | 误差小 | 取决于TD | 简单 | 高 |
| 静水压力式 | 误差大 | 不重要 | 误差小 | 无法 | 误差大 | 取决于TD | 复杂 | 相对较高 |
| 磁感应式 | 高精度 | 重要 | 无法去除 | 高精度 | 误差小 | 取决于Tρ | 复杂 | 高 |
| 超声波式 | 高精度 | 不重要 | 无法测量 | 无法 | 误差小 | 取决于Tρ | 复杂 | 高 |
Explore Oil and Gas Flow Meters
油位测量选型指南
- 油罐容积
- 对于大型油罐（10000~100000m³）和较大的液化气罐，可使用高性能液位计；中小型油罐可使用普通液位计；
- 了解更多：用于油罐液位监测的超声波液位传感器
- 油罐用途
- 贸易油罐应使用高精度液位计；中等容量油罐可使用普通液位计；
- 介质特性
- 储存高粘度介质（例如重油）时，应尽量使用与被测介质接触较少或不接触的液位计，例如雷达式、超声波式和磁感应式液位计；轻质油可使用普通液位计；
- 用户实际需求
- 如果用户对测量精度要求高且投资有限，则可使用性能良好的液位计。通常情况下，旧储罐区域可以根据原液位计的使用和维护情况进行改造或升级。
延伸阅读：超声波液位测量的奥秘
