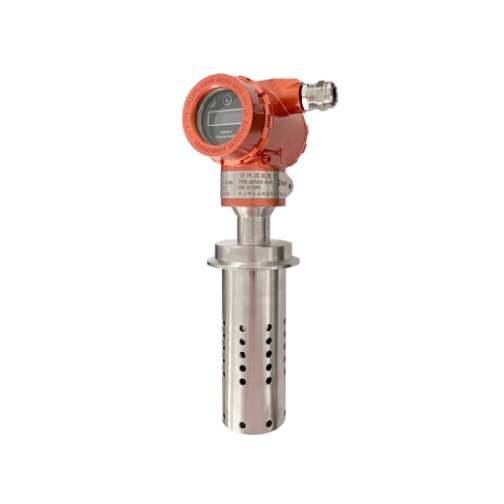

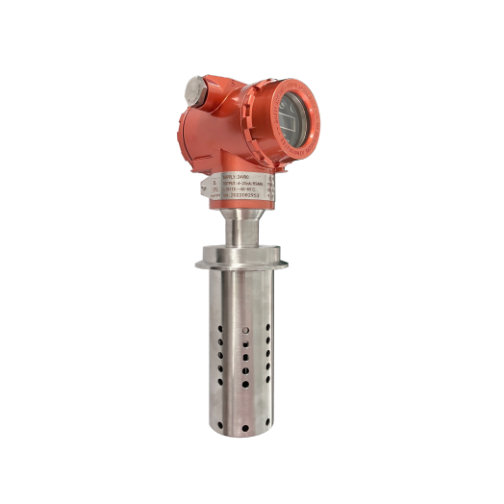

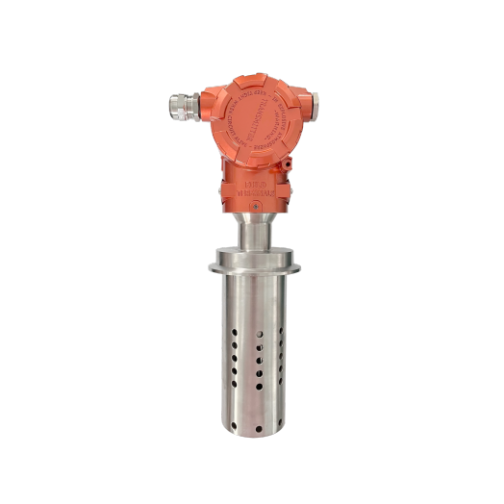

酒精密度计也称为酒精浓度计。在线酒精密度计利用声波信号源激励金属振动器，使其在中心频率下自由振动。该频率与接触液体的密度相关。因此，通过分析频率即可测量液体的密度。此外，温度补偿功能可以消除系统温度漂移的影响。至于浓度，可根据液体密度与浓度的关系公式计算20℃下的标准葡萄酒浓度值。
在线酒精密度计的特点
- 具备 4～20mA 模拟信号和 RS485 数字信号远程传输功能；
- 实时显示 20℃ 标准酒精含量；实时指示酒精浓度和温度；
- 可直接进入仪器菜单进行参数设置和现场调试，操作简便；
- 具备纯水校准、测量值微调和温度补偿功能；
- 可进行在线实时测量，直接用于生产过程控制；
- 与液体接触的部件采用 316 不锈钢材质，安全卫生，耐腐蚀性好。
技术参数
| 信号模式： | 四线制 |
| 输出信号： | 4~20 mA（有源输出）或 RS 485（Modbus RTU 标准协议，通信速率 9600） |
| 电源： | 24VDC（电阻元件不可外接或与 PLC 串联） |
| 测量范围： | 0~100%，根据使用情况，可校准以测量特定范围 |
| 精度： | 1%, |
| 防爆等级： | Ex dIIB T6 Gb |
| 工作压力： | < 1 MPa |
| 工作温度： | – 10~ 85℃ |
| 电气接口： | M 20×1.5 |
| 过程接口： | 3 英寸卫生级快拆卡盘 Ø91 或 2 英寸卫生级快拆卡盘 Ø64 |
| 接触介质部件： | 316 不锈钢 |
| 精度 | ±0.001g/cm3 | ±0.25% |
| 工作范围 | 0～2g/cm3 | 0～100% |
| 重复性 | ±0.0001g/cm3 | ±0.1% |
| 工艺温度影响（已校正） | ±0.0001g/cm3 | ±0.1%（每℃） |
| 过程压力效应（已校正） | 可忽略 | 可忽略 |
(1) 上述精度适用于 0.8–1.5 g/cm³ (800–1500 kg/m³) 的校准范围。
(2) 液体的最大粘度可达 2000 cP。
(3) 温度效应是指由于过程流体温度偏离出厂校准温度而导致的最大测量偏差。
(4) 压力效应是指由于过程压力偏离校准压力而导致的传感器流量和密度灵敏度的变化。
| 工艺温度 | 标准：–25℃～+120℃ |
| 定制：–25℃～+150℃ | |
| 环境温度 | –25℃～+85℃ |
| 温度系数 | 20ppm/℃ (校准后) |
| 内置温度传感器 | 温度芯片 |
| 工作压力 | 标准型 | 2.5MPa 以内 |
| 特殊定制型 | 6.3MPa 以内 | |
| 测试压力 | 测试压力为最大工作压力的 1.5 倍 | |
| 实际最大工作压力受工艺连接额定值限制。 | ||
在线酒精密度计的应用
在线酒精密度计利用声波频率信号源激励金属振动器，使其在中心频率下自由振动。该频率与接触液体的密度相关。因此，通过分析频率即可测量液体的密度。此外，温度补偿功能可以消除系统的温度漂移。至于浓度，可以根据相应液体密度与浓度的关系计算出20℃时的浓度值。
酒类生产过程中的浓度、密度和温度测量：
- 用于酿造阶段葡萄酒采摘过程中的酒精度测量；
- 葡萄酒储罐中酒精含量的监测；
- 混合精酿葡萄酒浓度的测量；
- 灌装过程中酒精浓度的测量；
在线酒精密度计适用于多种安装方式，例如管道安装或容器壁插入式安装。可进行动态和静态测量。安装方式：卫生级快装卡盘式。
酒精浓度测量解决方案
用于全面提取优质葡萄酒的在线酒精浓度计
蒸馏车间的生产线首先需要对酒精浓度进行全面采集，并实现智能化和数字化生产。蒸馏塔内的谷物经蒸馏后，酒液通过冷凝器流入储罐。
该系统根据酒液浓度区分头酒和尾酒中的主酒。配备主全封闭式卫生自动控制阀，确保优质酒液的合格出酒条件。该工艺段主要用于茅台风味酒的选酒。
第一阶段：随着蒸馏时间的推移，会产生含有杂质的头酒。系统设定按时间收集和控制头酒。当头酒达到约5kg时，阀门打开。头酒流入储罐，直至达到设定时间，阀门关闭。可根据不同的酿酒工艺进行调整。
第二阶段：通过储罐全面收集主酒。使用酒精浓度计实时测量酒精浓度，确保综合酒精含量达到合格标准，并进行有效调整。
第三阶段：尾酒收集。当酒精含量低于最低设定值时，关闭所有阀门。打开尾酒阀进行有效收集。
用于分段式葡萄酒萃取的在线酒精浓度计
蒸馏车间的生产线需要分段收集酒精浓度，并率先实现智能化和数字化生产。蒸馏塔内的谷物经蒸馏后，酒液通过冷凝器流入储罐。根据不同的酒精浓度，系统将控制分为以下三个阶段，并配备全封闭式卫生自动控制阀。
第一阶段：随着蒸馏时间的推移，含有杂质的酒头会流出。系统设定了酒头的收集和控制时间，酒头重量约为5公斤。此时，阀门打开，酒头流入储罐。直到达到设定时间，阀门关闭。此设置可根据不同的白酒酿造工艺进行调整。
第二阶段：分离酒头是该工艺的重点。此时，阀门开启，系统需将泸州风味（75%~55%）/芝麻风味（≥20%）的酒泥收集并储存于罐中。进行分级，当达到相应的酒精浓度范围时，开启相应的阀门进行分级收集。当浓度计检测到酒精浓度低于最低范围值时，关闭阀门。备注：由于不同的酿造工艺对酒精提取率的要求不同，系统可根据酒厂的实际需求直接设定并提取酒精浓度。
第三部分：尾酒收集，当酒精浓度低于设定的最低值时，关闭所有阀门。开启尾酒阀门进行有效收集。
常见问题
更多密度计和测量分析解决方案
什么是密度计？以及密度计的类型
液位传感器探头类型及选择方法
超声波液位变送器安装指南
什么是超声波二氧化碳液位指示器？二氧化碳钢瓶液位测量装置
雷达液位计 – 您应该了解的一切及选型清单
酒精生产在酒厂中需要经过多道工序，主要由人工控制。在蒸馏和萃取过程中，操作人员凭借经验进行操作，不可避免地会出现影响酒精浓度的误差，进而导致生产缺陷。蒸馏过程的不协调是造成酒精不稳定的主要原因，而酒精不稳定已成为困扰酒精行业的顽疾。长期以来，酒厂一直在努力突破传统生产工艺，实现生产自动化。
我们 Sino-Inst 公司一直致力于密度和浓度测量仪器的研发与制造。经过多年的潜心研究和实验，我们终于成功开发出一种能够适应蒸馏和萃取过程中高温高湿环境的在线酒精密度仪/酒精浓度仪。该仪器能够有效推动酒精行业蒸馏和萃取过程的自动化。
如果您需要在线酒精密度仪/酒精浓度仪，欢迎随时联系我们的销售工程师！
