什么是点位液位测量？
点位液位测量是指使用点位液位传感器来检测储罐或料仓中的物料液位。也称为点位液位指示器、控制器和开关。当无需测量所有可能的中间液位时，例如连续液位测量，可以使用此类设备。
点位液位传感器测量液体、泥浆或固体介质的预设液位，并在达到设定值时打开或关闭电触点。在某些应用中，传感器还用于触发泵、阀门或其他控制装置，使介质恢复到预设液位。电容式、超声波式、旋转式和振动式液位开关几乎适用于从散装固体到液体以及介于两者之间的所有应用。
什么是点位液位传感器？
液位测量通常有两种形式：连续液位检测和点位液位检测。在连续液位检测中，传感器持续测量罐内液体或固体的液位。点位液位传感器测量预设的液体、泥浆或固体介质的液位，并在达到设定值时打开或关闭电触点。
点位液位传感器也称为液位开关或液位控制器。点位液位传感器用于点位检测。传感器会检测罐或腔室中特定点的液体液位。通常，这适用于需要控制液位高低的工艺流程。
点位液位传感器适用于筒仓中的液体、膏状物、粉末或散装固体。您可能会遇到物料性质变化、湍流、泡沫、振动或积聚等问题，但多种尺寸、安装方式和材质可供选择，便于检测。
常见的点位液位传感器包括光电液位开关（SST传感器）、水平浮球开关、垂直浮球开关、超声波液位传感器 和音叉式液位开关。
延伸阅读：固体雷达液位传感器——粉尘固体液位测量
什么是连续液位传感器？
连续液位传感器旨在检测储罐或容器内每个点的液位。这意味着无论液位如何变化，它都能提供整个容器范围内的液位反馈。这对于需要持续掌握液位信息的过程以及需要更高精度的应用非常有用。
常见的连续液位传感器包括：潜水式液位传感器、超声波液位传感器和电容式液位传感器。
- 介质类型（例如：散装、粉末、液体、膏状等）
- 介质特性（例如：堆积密度、电导率、粘度等）
- 输入条件（例如：罐体材质、罐体几何形状、安装位置、罐内安装方式等）
- 工艺条件（例如：压力、温度、环境条件、防爆措施、卫生要求等）
延伸阅读：磁致伸缩液位变送器的应用
点液位传感器
点位液位传感器用于检测储罐或腔室中特定位置的液位。通常，这适用于需要进行高位或低位控制的工艺流程。
在大多数情况下，当储罐液位上升或下降到特定位置时，点位液位传感器会触发相应的开关。这可以是报警装置或接地装置。本质上，该传感器检测液位何时达到设定值，并作为开关激活相应的响应。
了解更多：应用 3：污水处理厂的液位测量
连续式液位传感器
连续式液位传感器旨在检测储罐或容器内每个点的液位。这意味着无论液位如何变化，它都能提供反馈，且测量范围不受容器范围的限制。这对于液位始终至关重要的工艺流程以及需要更高精度的应用来说非常理想。
延伸阅读：雷达油罐液位传感器
正在寻找特定类型或定制的连续液位传感器？Sino-Inst 提供高品质的连续液位传感器。
液位传感器广泛应用于各行各业的过程控制中，主要分为两类：连续液位传感器和点液位传感器。点液位传感器用于指示单个离散液位，即指示预设液位。
此类传感器的功能是上限报警（指示溢流情况）或下限报警（指示液位下限情况）。连续液位传感器功能更复杂，可对整个系统进行液位监测。它们测量的是一定范围内的液位，而非单个液位。连续液位传感器产生与容器内液位直接相关的模拟输出信号。构建液位测量系统时，该输出信号会被传输到过程控制回路和可视指示器。
了解更多：连续液位测量

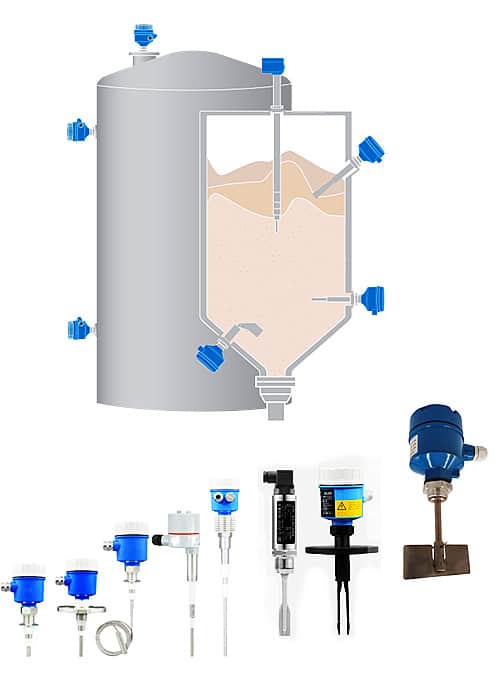

点位液位测量类型
液位测量是实现工业过程自动化生产的关键环节。根据输出方式的不同，液位测量可分为点位液位测量和连续液位测量。种类繁多的液位开关给用户正确选择带来了诸多困扰。因此，本文将介绍液位开关的常见分类，希望能对仪表用户有所帮助。
延伸阅读：液位变送器的工作原理是什么？

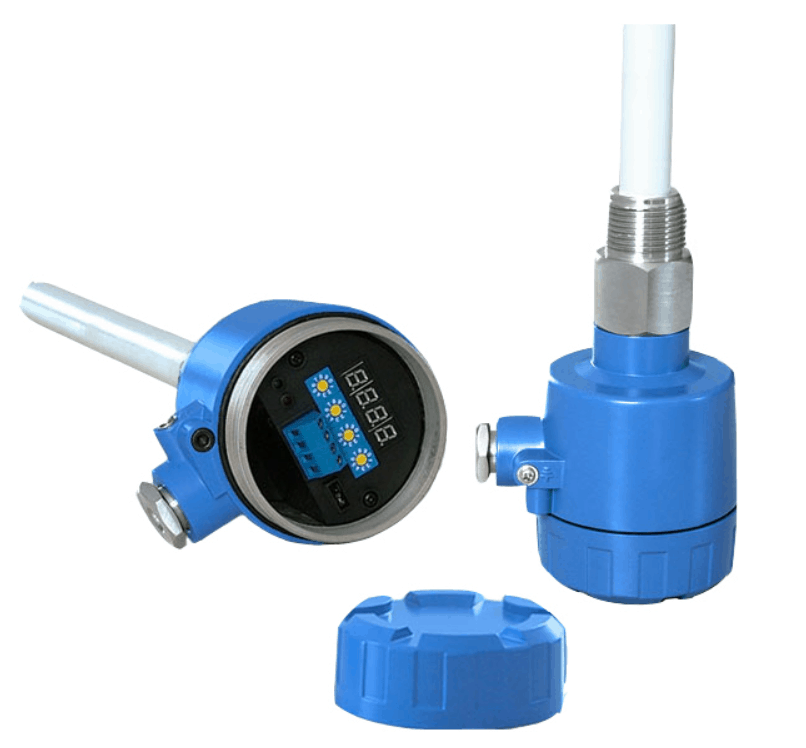

电容式液位开关的探头接触液体后，会检测电容值的变化并输出触点信号。一般来说，电容式液位开关在测量微粘性介质时具有一定的优势。
延伸阅读：电容式液位传感器的优缺点

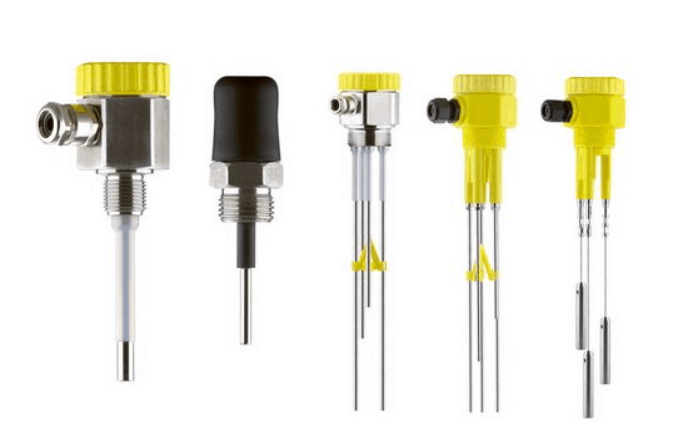

电极式液位开关主要利用液体的导电性来检测液位高度。当被测介质接触电极时，电极会导电并产生信号。该信号经控制器放大后，输出触点信号，从而实现对液位的控制。
浮球式液位开关的磁性浮球会随液位上升或下降，使传感器检测到管内设定位置的簧片开关芯片，并发出触点接通/断开信号。由于 浮球式液位开关 结构简单，经济实用，在民用市场应用广泛。但与工业级产品相比，其稳定性相对较差。

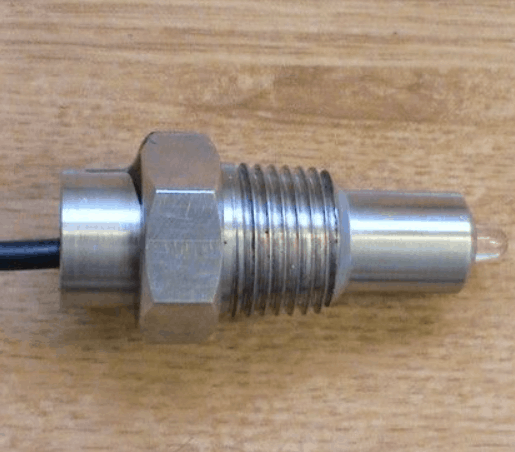

光电液位开关主要利用光的折射和反射原理，通过红外线进行检测。由于光在两种不同介质的界面处会发生反射或折射，当被测液体处于高液位时，被测液体与光电开关之间形成一个界面；当被测液体处于低液位时，被测液体与光电开关之间形成另一个界面。这两个界面使得光电开关内部接收晶体接收到的反射光强度不同，也就是说，存在两个对应的界面，分别对应不同的开关状态。一般来说，与其他测量仪器相比，光电开关的适用性较差。
延伸阅读：非接触式液位测量
超声波外置液位开关的探头发射超声波，并检测容器壁上产生的后振信号。当液体流过探头时，后振信号的振幅会减小。仪器检测到变化后，会输出开关信号。由于 超声波外置液位开关 是一种非接触式测量仪器，因此多用于不方便开孔且风险较高的场合。但相对而言，其成本也较高。
延伸阅读：超声波液位测量的奥秘
音叉式液位开关主要通过检测音叉振动频率和振幅的变化来输出开关信号。其应用范围广，但对于高粘度工况，需咨询制造商。对于易结晶的工况，不建议使用。
延伸阅读：固体流量计 | 适用于散装固体、粉末、大豆、水泥
特色液位开关用于点位测量
Sino-Inst 提供十余种点位测量传感器。其中约 50% 为 液位 计，40% 为罐体液位传感器。
我们提供多种点位测量传感器选项，例如免费样品和付费样品。
Sino-Inst 是一家全球知名的点位测量传感器供应商和制造商，总部位于中国。
