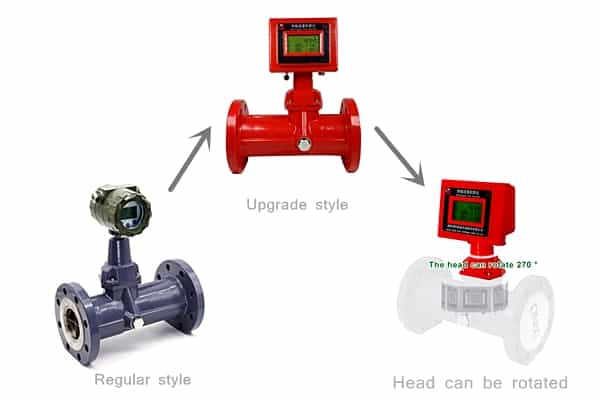

旋进式涡街气体流量计

旋进式涡街流量计是一种新型气体流量计，可用于测量天然气、丙烷、空气、氮气等多种气体。

旋进式涡街气体流量计与涡街流量计一样，属于速度流量计。智能旋进式涡街流量计的性价比高于涡街流量计。智能精旋进式街流量计只能测量气体。旋进式涡街气体流量计可以集成温度和压力补偿功能，并可测量多种气体，例如压缩空气、氧气、沼气、天然气、煤气等。

旋进式涡街气体流量计参考价格：DN50，600.00 美元/台。

旋进式涡街气体流量计的特点

• 无机械运动部件，不易腐蚀，稳定可靠，使用寿命长，无需特殊维护即可长期运行；
• 16位计算机芯片，集成度高，体积小，性能优异，功能强大；
• 智能流量计将流量探头、微处理器、压力和温度传感器集成于一体，采用内置组合设计，结构更加紧凑，可直接测量流体的流量、压力和温度，并自动进行实时跟踪补偿和压缩因子校正；
• 采用双探头检测技术、新型传感器处理技术和合理的安装方式，大幅提升信号强度，使传感器能够准确检测信号，并抑制管道振动引起的干扰；
• 采用国内领先的智能抗震技术，有效抑制振动和压力波动引起的干扰信号；
• 采用中文点阵显示屏，可直接显示工作状态下的流量、标准状态下的流量、总流量、介质压力、温度等参数。
• 该转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接连接计算机网络，传输距离可达1.2km；
• 可输出多种物理参数的信号，用户可根据需要选择。
• 压力和温度信号是该传感器的输入模式，具有很强的互换性。
• 整机功耗低，可由内置电池或外接电源供电。

旋进式涡街气体流量计规格

延伸阅读：工业液化石油气/丙烷流量计

涡街流量计与旋进式涡街流量计

旋进式涡街流量计与涡街流量计的共同点

• 两者均为 速度流量计；
• 两者均可组成温度和压力补偿系统，并可测量多种气体，例如压缩空气、氧气、沼气、天然气、煤气等；
• 两者均无机械运动部件，不易腐蚀，稳定可靠，使用寿命长，长期运行无需特殊维护；
• 两者的最高精度均可达到1.0%。

沼气流量计选型指南

进动涡街流量计和涡街流量计的区别

• 两种流量计的工作原理不同；
• 智能进动涡街流量计只能测量气体，而智能涡街流量计还可以测量液体和蒸汽；
• 智能进动涡街流量计的最大口径仅为200口径，而智能涡街流量计的最大口径可达1000口径，其中300-1000口径为插拔式；
• 智能进动涡街流量计的性价比高于智能涡街流量计。

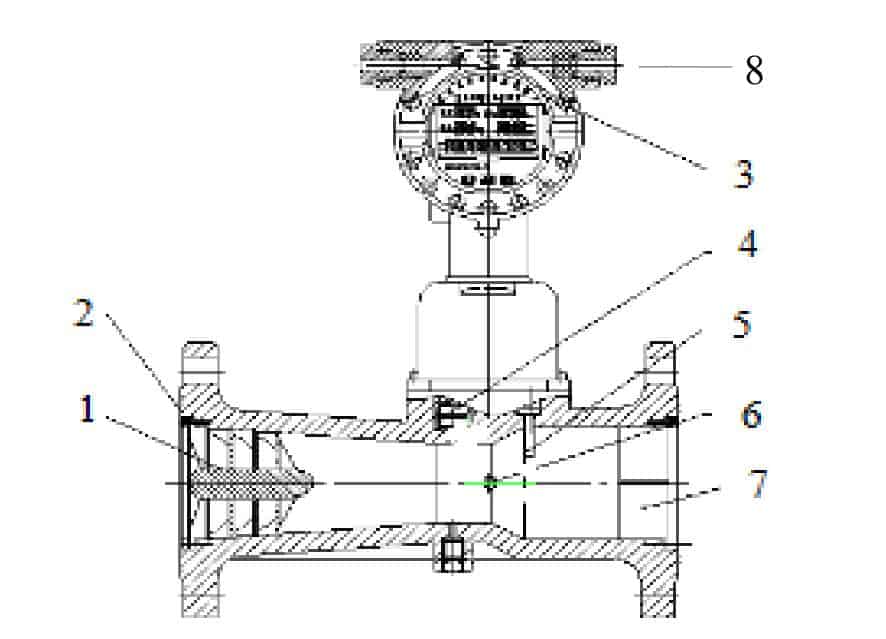

旋进式涡街气体流量计结构

流量计由以下部分组成：

1. 涡流发生体
   采用铝合金制成，带有一定角度的螺旋叶片，固定在壳体收缩段前方，通过挤压流体产生强烈的涡流。
2. 壳体
   壳体本身带有法兰，并设有特定形状的流体通道。根据不同的工作压力，壳体可采用铸铝合金或不锈钢材质。
3. 智能流量累加器
   由温度、压力测试模拟通道、流量测试通道、微处理器、液晶显示驱动电路及其他辅助电路组成，并带有外部输出干扰信号。
4. 温度传感器
   采用PT100铂电阻作为温度敏感元件，在一定温度范围内，电阻值与温度值成正比。
5. 压力传感器
   采用扩散硅压阻式桥臂作为敏感元件，桥臂电阻在压力作用下会发生预期的变化，在一定的激励电流下，两个输出端的电位差与外部压力成正比。
6. 压电晶体流量传感器
   安装在壳体收缩段附近的喉部，用于检测旋流频率。
7. 旋流清除器
   固定在壳体出口段，其功能是清除旋流，降低对下游仪器性能的影响。

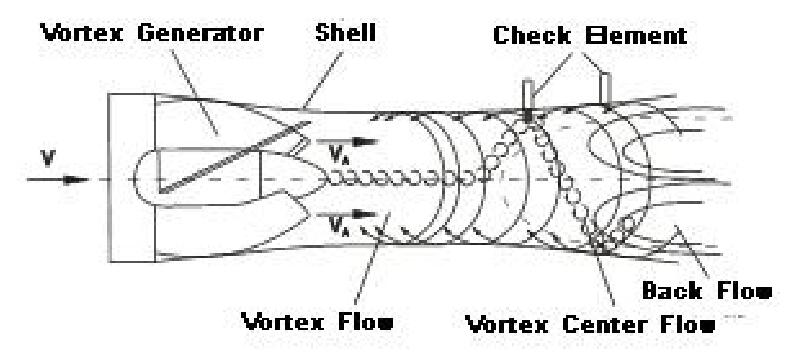

旋涡式气体流量计工作原理

旋涡式气体流量计的流场轮廓类似于文丘里管的流场轮廓。

入口侧设置有一组螺旋导叶。当流体进入流量传感器时，导叶迫使流体产生剧烈的涡流。当流体进入扩散段时，涡流受到回流的影响，开始旋转两周，形成陀螺涡旋进动现象。

进动频率与流量成正比，不受流体物理性质和密度的影响。检测元件测量的流体二次旋转进动频率在较宽的流量范围内具有良好的线性度。

信号经前置放大器放大、滤波和整形后，转换为与流量成正比的脉冲信号。然后，与温度和压力检测信号一起送至微处理器进行积分处理。最后，测量结果显示在液晶显示屏上。包括瞬时流量、累积流量以及温度和压力数据。

旋涡气体流量计流量累加器工作原理：

流量累加器由温度、压力测试模拟通道、流量传感器通道和微处理器组成，并带有外部输出信号接口，输出多种信号。流量计内的微处理器根据气体状态方程进行温度和压力补偿，并进行压缩系数修正。气体状态方程如下：

公式中：
QN——标准工况下的流量（m³/h）；
QV——工作工况下的流量（m³/h）；
Pa——当地大气压力（kPa）；
P——流量计取压孔处测得的流量压力（kPa）；
PN——标准工况下的大气压力（101.325 kPa）；

TN——标准工况下的绝对温度（293.15 K）；
T——被测流体的绝对温度（K）；
ZN——标准工况下的气体压缩系数。 ；
Z——工作条件下的气体压缩系数；
注：使用钟罩或负压校准时，天然气采用ZN/Z=1，(ZN/Z)1/2=FZ为超压缩系数，根据中国石油天然气集团公司标准SY／T6143－1996公式计算。

气体流量计类型

气体流量计类型

气体流量计是一种用于测量管道内气体总流量的精密仪器。流量测量方法主要有三种：

• 容积式流量计，例如隔膜式气体流量计、罗茨式流量计等，通过旋转容积来精确测量和计量气体。
• 速度式气体流量计，通过测量气体流量来计量燃料气体的体积。
• 压差式气体流量计。

1. 速度式流量计
   速度式流量计是一种基于直接测量封闭管道内满管流速原理的流量计。
   ① 涡轮流量计
   ② 涡街流量计
   ③ 进动涡街流量计
   ④ T时差式超声波流量计
2. 容积式流量计
   罗茨式流量计（气体流量计）
3. 差压式流量计
   孔板流量计
   文丘里流量计

了解更多：使用 数字气体质量流量计 进行工业气体测量

气体流量计校准

气体流量计校准

使用气体流量计时，由于工况和环境变化引起的误差因素的影响，在进行不确定度分析并验证现场试验数据后，为满足现场使用要求，必须对气体流量计进行校准。

如何校准气体流量计？

工作状态检查：
首先，根据气体流量计使用说明书的要求，检查气体流量计是否正常工作。

其次，根据气体流量计校准证书或出厂校准单，检查转换器中影响测量精度的关键参数输入是否正确。

最后，对于停流管道，检查流量计的零点流量。

远程校准需要将气体流量计拆下，送至二级或一级流量标准进行校准，然后将新的校准系数输入到现有的数据采集系统中。

虽然远程校准可以提供更高的精度，但从系统角度来看，这种方法可能不够准确可靠，而且操作成本高昂、费时费力。

气体流量计校准有哪些要求？

如果能够估算出流量条件，则可以在与实际运行条件不同的条件下校准气体流量计。用于估算流量条件的参数通常是与气体流量计入口直径相关的数值。

首先，将运行条件范围转换为数值范围。

其次，所选的校准设备必须满足指定的数值范围。

然后，在不同的压力条件下或使用不同的气体进行校准。

在一定的精度范围内，标准差压式气体流量计的特性是已知的。同样，某些类型的涡轮式气体流量计的特性也是已知的。

在某些情况下，需要在最终校准之前进行多次测试，以验证气体流量计是否按照校准系数运行。

未来需要开展一些工作，以确定涡街挡板式气体流量计的性能，并确定超声波气体流量计和互补式气体流量计在高压气体情况下的性能。

燃气轮机流量计

燃气轮机流量计

燃气轮机流量计是一种用于测量气体流量的速度流量计，适用于天然气、氮气和贸易气体计量。

燃气轮机流量计集成了温度、压力、流量传感器和智能流量累加器。它具有高精度和良好的重复性，因此适用于贸易计量和工业过程检测。广泛应用于石油、化工、冶金、航空、科研等行业和工业领域，用于测量天然气、城市燃气、丙烷、丁烷、空气、氮气等 多种气体。

燃气轮机流量计参考价格：900-2500美元/台

扩展阅读：氮气(N2)流量计类型

天然气流量计

天然气流量计

天然气流量计 主要用于天然气流量的在线测量，主要应用于工业生产和贸易结算。

目前，用于天然气流量测量的流量计产品大致包括：气腰轮流量计、燃气轮机流量计、精密涡街流量计、热式质量流量计、涡街流量计、超声波流量计和孔板流量计。接下来，我们来简单比较一下这些流量计的应用。

扩展阅读：选择螺纹式涡街氮气流量计时需要注意的5个事项

液化石油气流量计

液化石油气流量计

液化石油气流量计用于测量液化石油气的流量。液化石油气的流量测量在工业生产、运输和贸易结算中至关重要。

液化石油气（LPG）是一种以丙烷和丁烷为主要成分的碳氢化合物。液化石油气可用于供暖、汽车燃料、工业应用和农业生产。液化石油气可以以气态或液态存在。市面上有多种类型的工业用 液化石油气流量计，性能精确可靠，例如热扩散流量计、科里奥利流量计、燃气轮机流量计和涡街流量计等。

💡工业丙烷罐液位指示器，用于工业罐液位测量
