压力变送器安装指南

如何安装压力变送器？在购买压力变送器之前，您可能需要考虑这个问题。清晰了解压力变送器的安装要求和安装方法有助于我们更好地设计和构建过程控制系统，并能更好地确保压力变送器的测量精度。

询价

我们 Sino-Inst 是一家压力变送器制造商。多年来，我们一直为各行各业的工艺测量和控制提供压力变送器及安装建议。以下安装指南是我们多年经验的总结，希望对您有所帮助。

安装前准备

1. 测量介质情况：需要测量的介质是气体、蒸汽还是液体？是高温还是极低温？是否存在腐蚀性等。
2. 检查设备：由于设备和设计供应商及型号各不相同，因此需要根据测量范围、设计和安装方式以及工艺介质所需的材质，确定每个标签号对应的变送器型号。
3. 确定安装位置：是安装在储罐上？管道上？还是压力管上？

各种系列压力变送器均采用防水防尘结构，可安装在任何位置。

但是，为了便于日常操作和维护、延长使用寿命并确保可靠性，安装位置应满足以下要求：

• 周围有足够的作业空间，与相邻物体（任何方向）的距离大于0.5m；
• 周围没有严重的腐蚀性气体；
• 不受周围热辐射和阳光直射；
• 为防止变送器和压力导管（毛细管）的振动对输出造成干扰，变送器应安装在无振动的地方。

压力变送器安装位置的选择

安装位置即压力测量点。

• 所选的压力测量点应能反映被测压力的实际情况。
• 应选择在被测介质直线流动的管道段，而不是在管道弯头、分叉、死角或其他容易形成涡流的地方。
• 测量流动介质的压力时，压力测量点应垂直于流体流动方向。
• 测量气体压力时，压力测量点应位于管道上方，以确保压力管内没有液体。
• 测量液体压力时，压力测量点应位于管道下方，以确保压力管内没有气体。
• 当变送器安装位置低于压力管道时，应减去压力表与压力管道之间的液柱压力。
• 测量蒸汽压力时，应安装冷凝管，以防止高温蒸汽直接接触压力测量元件。

压力变送器安装注意事项

• 压力变送器应安装在便于观察和检查的位置。
• 安装位置应避免振动和高温。
• 避免在腐蚀性环境中安装。
• 当被测介质易凝结或冻结时，必须加装保温和加热管道。
• 压力取样口与变送器之间应安装截止阀，且截止阀应靠近压力取样口。
• 压力变送器连接处应安装密封垫片和聚四氟乙烯胶带。一般情况下，当温度低于80℃且压力低于2MPa时，使用石棉纸或铝片垫片；当温度和压力较高（50MPa）时，使用退火铜垫片或铅垫片。

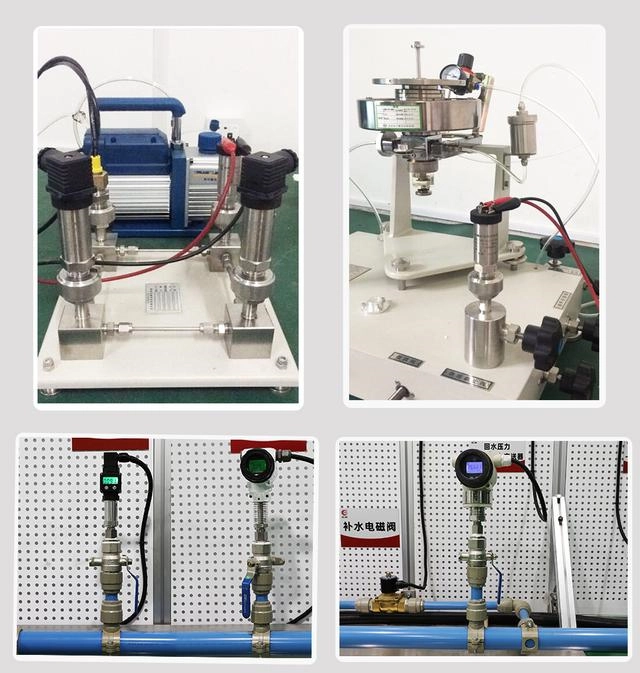

如何安装压力变送器

压力变送器的安装方法有很多种，目前常用的有以下三种：

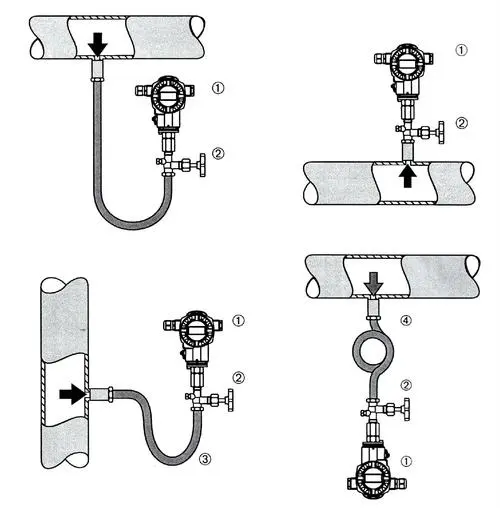

⑴管道安装：这种安装方法简单，所需材料较少。

如果是高温管道，可以加装1或2圈导管来降低温度。
还可以加装隔离阀，方便日后拆卸和更换压力变送器。

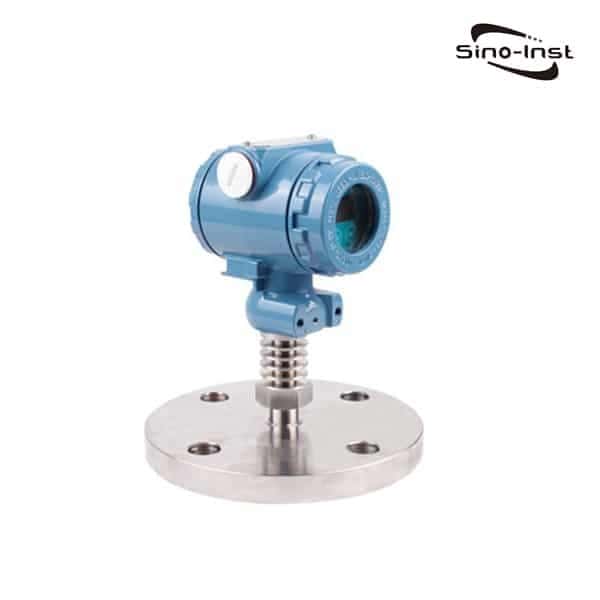

⑵法兰安装：主要用于液位测量，利用液体的静压力来测量液位。

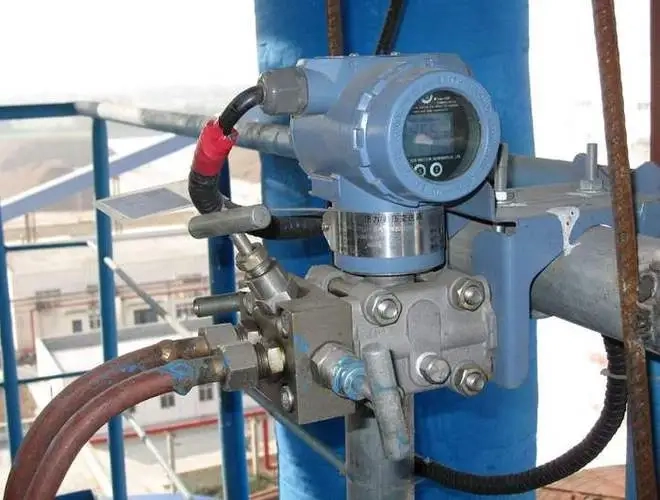

⑶支架安装（管道式平面支架）：大多数情况下采用这种安装方法，安装和维护都很方便。如果安装在露天场所，可以使用仪表箱来保护压力变送器免受灰尘和雨水的侵蚀。当然，我们的压力变送器本身防护性能良好，防护等级达到IP65。工作环境温度为-40~+75℃。耐振动、防尘、防雨。可免维护使用5年。

除了以上三种方法外，还有一种使用压力管的安装方法。这种方法也比较常见。

关于压力变送器取压点和脉冲管路

压力取样通常是指从工艺流程中抽取少量流体（可以是气体或液体），并将其引入压力变送器以测量该流体的压力。这是一种将实际工艺流程中的流体引导至测量设备进行监测或分析的方法。

在实际操作中，为了确保测量精度并避免流体特性（例如高温、腐蚀性等）对压力变送器造成损坏，可能会使用特定的脉冲管路装置或隔离机构。这些装置对流体进行冷却、过滤或其他处理，以确保流体适合测量，并确保测量设备的安全性和准确性。

脉冲管路也是 差压变送器安装 中常用的附件。

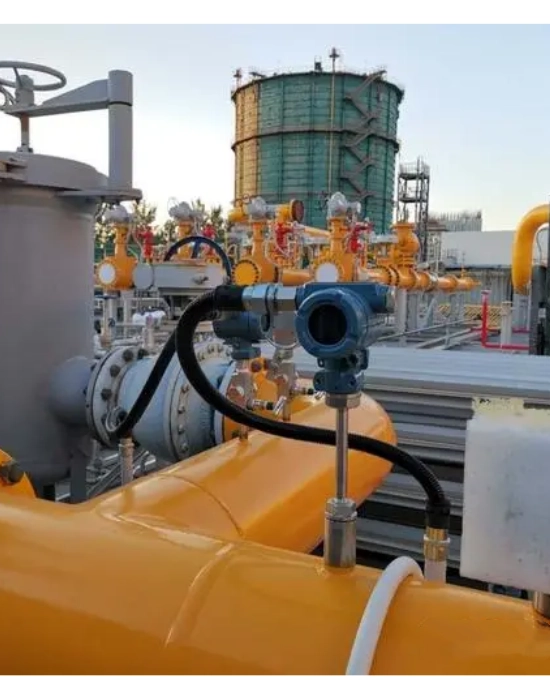

压力变送器安装及脉冲管连接

压力变送器并非直接安装在管道上，而是通过一根直径为14毫米的脉冲管连接到压力变送器的连接接头。压力变送器本体安装在设备旁边。

当使用安装在管道上的脉冲管装置（实际上是一根 50-75 毫米的金属管）焊接该管道时，焊接角度最终约为 45°。这样可以有效防止灰尘积聚。此外，金属管头部设有管螺纹，可以用堵头拧紧，防止漏气。方便在检查气管时打开堵头，检查气管内是否有灰尘积聚。仪表空气进气管焊接在进气管的上部，同样不易造成灰尘积聚。

压力变送器的脉冲管应配备4个仪表阀门。如果测量的是低压气管，则可以省略气管上部的仪表阀。这个阀门通常称为一级阀，但在测量高压气体和水时，该阀门不能省略。压力变送器工作时，打开进气管上部的阀门和三通上部的阀门（通常称为二级阀），关闭最下方的阀门（通常称为排气阀）。然后缓慢打开连接压力变送器的阀门，使压力变送器逐渐加压。

压力变送器接线

目前，压力变送器在DCS控制系统中应用广泛。现场安装的压力变送器通常配备4-20mA输出和数字通信功能。通过屏蔽电缆连接到现场配电室的输入端。

有关压力变送器的接线说明，请参考：压力变送器接线图指南：两线制-三线制-四线制

更多压力测量解决方案

无论您计划购买或已经购买哪种类型的压力变送器，都需要考虑压力变送器的安装问题。例如，紧凑型压力传感器、防爆压力变送器、法兰式压力变送器或电容式压力变送器等等。

我们Sino-Inst是一家专业的压力变送器制造商。如果您计划安装压力变送器或正准备购买压力变送器，并且对压力变送器的安装有任何疑问，请随时联系我们的销售工程师！
