磁致伸缩液位传感器配有安装法兰，可通过 4 个 M8 螺钉直接安装在油箱法兰上。用于连续测量柴油箱/燃油箱的液位。
磁致伸缩液位传感器也称为磁致伸缩液位计或磁致伸缩液位变送器。磁致伸缩液位传感器是水箱、柴油箱和燃料箱液位测量的最佳选择。LR系列一体式法兰磁致伸缩液位传感器采用法兰集成安装方式。
磁致伸缩液位传感器的电子腔体带有安装法兰。传感器可通过4颗M8螺钉直接安装在罐体法兰上。输入信号为4~20mA、0~10VDC、RTU信号、EIA-RS485或RS422（可选）。磁致伸缩液位传感器可实现本质安全和防爆功能。磁致伸缩液位传感器的液位测量原理与导波雷达/超声波液位计类似，但与静压式液位变送器相比，具有更长的使用寿命和更高的精度。
Sino-Inst 提供多种用于工业液位测量的磁致伸缩式液位变送器。如有任何疑问，请联系我们的销售工程师。
磁致伸缩液位传感器的特点
LR系列一体式法兰型液位传感器。电子腔体自带安装法兰。结构紧凑，安装便捷。适用于空间有限的场合。可安装于任何常见的液体储罐和计量设备中。传感器可使用4颗M8螺钉直接安装在储罐法兰上。
传感器必须垂直安装，安装坡度应小于5度。液位浮子种类繁多。浮子标记的半球应位于液面以上，测量杆两端存在盲区。
传感器现场安装完毕后，可通过手持式设置终端，根据实际液位测量需求设置上下液位测量的起始点和终点。
● 坚固可靠，防水防污；
● 绝对输出，无需定期校准和维护；
● 零点/满量程点可任意调节；
● 低功耗设计，有效降低系统温度漂移；
● 高精度，液位测量精度最高可达0.1mm；
● 侧出料，安装简便；
● 紧凑型电子仓，安装高度仅35mm；
● 一体式法兰型电子头，可直接安装在罐口。
LR series Integral flange Magnetostrictive level sensor without local display. If you need a local display, please refer to SI-LT Magnetostrictive level transmitter with Local Digital Display
LR系列一体式法兰磁致伸缩液位传感器不带本地显示屏。如需本地显示屏，请参考SI-LT型带本地数字显示屏的磁致伸缩液位变送器。
LR系列一体式法兰磁致伸缩液位传感器参数
| Optional interface | |||
|---|---|---|---|
| Optional interface | Analog-current | Analog-voltage | Modbus |
| output signal | 4~20mA；0~20mA | 0~10V; 0~5V; -10V~10V | RTU signal，EIA-RS485/RS422 |
| 可选接口 | 模拟电流 | 模拟电压 | Modbus |
| 输出信号 | 4~20mA；0~20mA | 0~10V; 0~5V; -10V~10V | RTU 信号，EIA-RS485/RS422 |
| 常规参数 | |||
| 安装方式 | 法兰安装 (4-M8)，安装坡度≤5° | ||
| 测量范围 | 50mm ~ 3000mm | ||
| 测量参数 | 非线性度＜±0.05％满量程，重复精度＜±0.002％满量程 | ||
| 防护能力 | 直通电缆：IP68，航空插头：IP65 | ||
| 工作温度 | -40℃～+85℃ | ||
| 工作电压 | 24VDC (-15/+20%) | ||
| 可选浮球 | 浮子最小直径17.5mm，最大压力2.5MPa，最小密度0.45 |
延申阅读：柴油罐液位监测系统

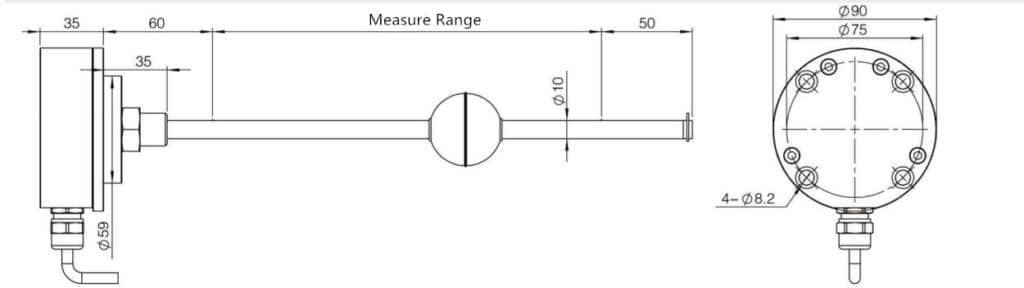

整体式法兰磁致伸缩液位传感器的尺寸
整体式法兰磁致伸缩液位传感器的应用
- 坚固耐用的全密封不锈钢结构
- 绝对位置输出
- 非接触式测量，永久耐磨损
- 低功耗设计确保系统温度漂移极低
了解更多： 柴油燃料箱液位计和指示器

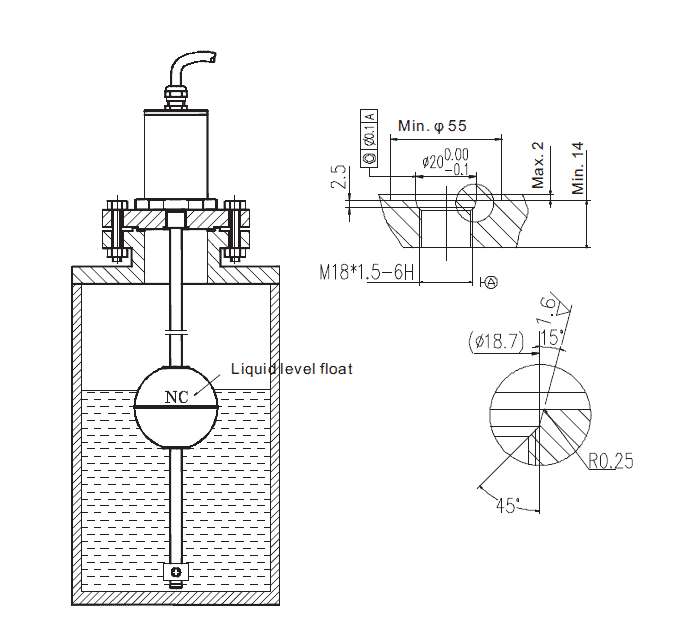

LR系列整体式法兰磁致伸缩液位传感器的安装
有关磁致伸缩液位传感器的其他安装方法，请参考下图。

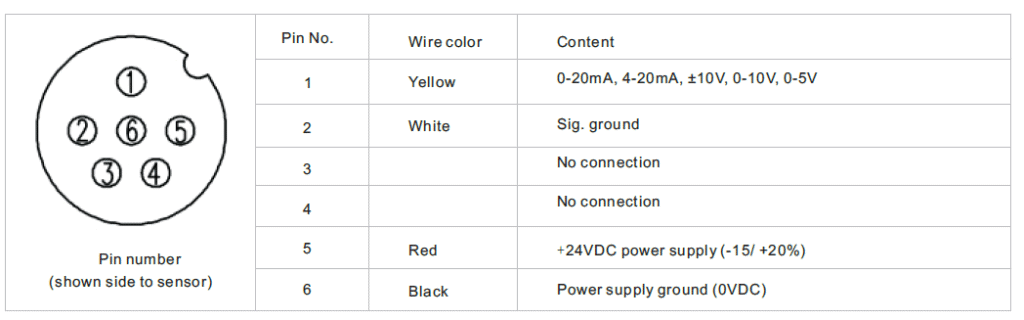

接线参考
磁致伸缩液位传感器设计
什么是磁致伸缩传感器？
磁致伸缩传感器是一种高精度、超长行程的绝对位置测量传感器。它利用磁致伸缩原理制造而成。磁致伸缩传感器为非接触式，永不磨损，具有高分辨率、高精度、高稳定性、高可靠性、快速响应和长使用寿命等优点。该液位传感器采用磁致伸缩原理进行高分辨率测量，用于连续液位测量。磁浮子的位置也是基于磁致伸缩测量原理确定的。
特点
- 旁路外部连续液位测量
- 两线制技术 4-20 mA
- 测量值通过数字接口输出，并可选择以模拟信号形式输出测量值
- 不锈钢外壳（玻璃显示屏）
- 高分辨率磁致伸缩液位测量仪
磁致伸缩传感器的工作原理是什么？
- 当磁致伸缩液位变送器的传感器工作时，传感器的电路部分会在波导管上激励一个脉冲电流。
- 当该电流沿波导管传播时，会在波导管周围产生一个脉冲电流磁场。
- 磁致伸缩液位计的传感器杆外部有一个浮子。该浮子会随着液位的变化沿传感器杆上下移动。
- 浮子内部有一组永磁环。当脉冲电流磁场与浮子产生的永磁环磁场相遇时，浮子周围的磁场会发生变化，从而使由磁致伸缩材料制成的波导管在浮子所在位置产生一个扭转波脉冲。
- 该脉冲以固定的速度沿波导管传播，并被检测机构检测到。
- 通过测量脉冲电流和扭转波之间的时间差，可以精确确定浮子的位置，即液面的位置。
阅读更多 如何选择合适的柴油燃油液位传感器？
更多用于罐体液位测量的液位传感器
液位传感器是一种用于测量储罐液位的传感器。液位是指密封容器（例如水箱）或敞口容器（例如水箱）中液体的液面高度。测量液位的仪器称为液位传感器、液位计或液位变送器。
液位传感器是一种液位测量仪器。静压式、超声波式、磁致伸缩式、雷达式和差压式是常见的储罐液位测量方法。液位传感器已应用数十年，用于泄漏检测或液位测量。常见的被测介质包括水、燃料、柴油、汽油、液化气、液氨等。了解更多关于储罐液位测量液位传感器的信息。
雷达液位变送器
雷达液位变送器，也称雷达液位计。它利用自由空间雷达传感器，对液体和固体进行非接触式连续液位测量。非接触式雷达基于微波技术，仅探测反射能量的表面。这些变送器利用无线电波发射，其工作原理与雷达类似。它安装在装满液体的容器顶部。变送器向液体中发射雷达信号，并接收反射信号。然后，变送器根据发射信号返回所需的时间分析容器的当前液位。
导波雷达液位变送器
导波雷达（GWR）液位变送器，也称为波导雷达液位变送器。GWR液位变送器采用导波雷达技术，没有移动部件。它们可以测量液位以及两种介质之间的界面。导波雷达传感器可对液体和固体进行连续液位测量。这些变送器的工作原理是通过传感器电缆或杆发送微波脉冲。信号到达液体表面后，会反射回传感器，然后再返回到变送器外壳。根据信号在传感器中传播并返回所需的时间，集成在变送器外壳中的电子元件即可确定液位。
延申阅读 柴油燃料箱液位计和指示器
您可能感兴趣：
很多人可能会将浮球式液位传感器与磁致伸缩式液位传感器混淆，因为它们外观相似。但实际上，它们的工作原理不同。
FAQ
液位变送器的工作原理是什么？
容器内液体介质的液位称为液位。测量液位的仪器称为液位变送器。液位变送器是一种液位测量仪器。液位变送器分为连续式和点式两种。连续式液位变送器实时监测容器内液体的液位高度。点式液位变送器通常设置两个液位点（高点和低点），当容器内的介质液位达到这两个点时，会输出报警信号。液位变送器的种类繁多，具体包括：磁挡板式液位计、音叉振动式液位计、差压式液位计、压力式液位计、超声波式液位计、磁致伸缩式液位计、雷达式液位计等等。
液位变送器可用于测量各种介质的液位，例如：水、粘性液体、燃料，以及散装固体、粉末等干燥介质。
液位测量变送器广泛应用于各种需要测量容器或储罐内液位的场合。这些变送器常用于物料搬运、食品饮料、电力、化工和水处理行业。
什么是雷达液位变送器？
雷达液位变送器是一种利用雷达工作原理的液位变送器。
雷达液位传感器，也称为雷达液位变送器，是用于指示液位的变送器。
利用自由空间雷达传感器，可以对液体和固体进行非接触式连续液位测量。
雷达（无线电探测和测距）是一种通过接收自身发射的电磁波反射来探测远处物体的设备。虽然雷达发明的时间很早，但英国在二战期间将其广泛应用，用于探测来袭的德国轰炸机。
雷达液位测量是一种安全可靠的解决方案，即使在极端工艺条件（压力、温度）和蒸汽环境下也能正常工作。针对各种雷达应用，都有多种天线可供选择。
在雷达连续非接触式液位测量中，传感器从上方向介质发射微波信号。介质表面会将信号反射回传感器。传感器利用接收到的微波信号，确定到产品表面的距离，并计算液位。
电容液位测量的工作原理是什么？
电容式液位传感器是一种将测量对象位置变化转换为电容值的装置。电容式液位计结构简单、分辨率高、运行可靠、动态响应快，可进行非接触式测量，并可在高温、辐射、强振动等恶劣环境下工作，已广泛应用于工业和农业生产的各个领域。但传统的电容式液位计均采用模拟电路，由于被测介质的介电常数会发生变化，且易受杂散电容干扰、温度漂移、刮擦等因素的影响，传统电容式液位计的应用范围受到限制。
Sino-Inst提供磁致伸缩液位传感器产品。其中约21%为传感器。
我们提供多种磁致伸缩液位传感器供您选择，例如模拟传感器和数字传感器。您还可以选择本质安全型和防爆型传感器。我们可提供超过12种磁致伸缩液位传感器。磁致伸缩液位传感器产品在北美、东亚和非洲市场广受欢迎。
选择经过认证的供应商（包括通过ISO9001认证的供应商）可以确保产品安全。客户选择我们，是因为我们的产品价格最优、性价比最高、服务最佳。
