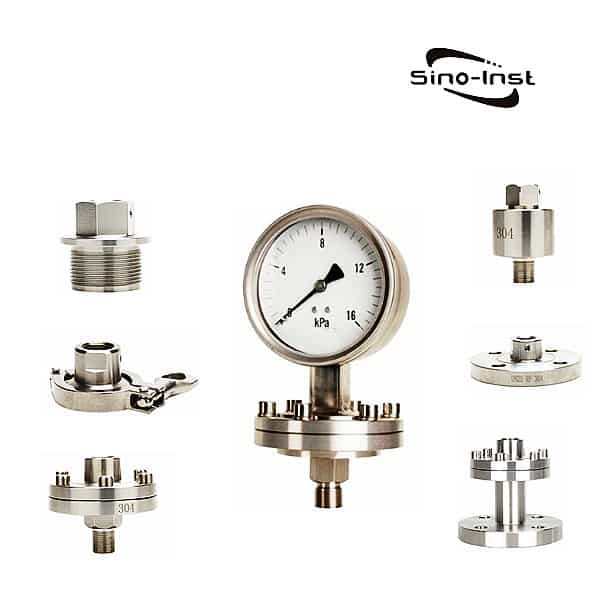

隔膜压力表的测量范围为 10 mbar 至 60 bar。测量元件由一个圆形隔膜组成，该隔膜夹在一对法兰之间。
作用于隔膜上的正压或负压会导致测量元件发生形变。形变的大小与待测压力成正比，并与指针机构相连。
隔膜压力表的特点
- 外壳和接触介质的部件均采用不锈钢材质
- 多种特殊材料可选
- 过载安全性能极佳，最高可达满量程值的 10 倍
- 工艺连接方式：螺纹连接或开口法兰连接
- 量程范围：0 … 60 bar
您可能感兴趣：
SI-D100隔膜压力表规格
| 符合 EN 837-3 标准的压力表 | |
| 显示范围 | 0…10 mbar 至 0…40 bar（空心） 0…60 mbar 至 0…60 bar（实心） |
| 标称尺寸 | 100 mm 160 mm |
| 机械设计 | 不锈钢表壳，带卡口环 |
| 底部连接 加大的通道开口 若采用聚四氟乙烯（PTFE）衬里， 可选开口法兰 | 不锈钢 |
| EN 837-3 精度 | 1.6 级 2.5 级（带保护膜） |
| 最大压力载荷 静载荷 动载荷 过载 | 满量程值的 100% 满量程值的 90% 最高可达 5 倍，最大 40 巴 |
SI-D100 膜片式压力表的连接螺纹和材料
316L 型压力表采用不锈钢连接，可选配不锈钢膜片（量程 40 至 250 mbar）或 Duratherm 膜片（量程 0.4 至 40 bar）。
此外，还可选配 PTFE 内衬。
SI-D100 隔膜压力表选项
- 入口孔径最大可达 Ø 10 mm
- 卫生连接，
- 例如，符合 DIN 11851 标准，DN 25 至 DN 50，
- 带或不带侧向清洁阀
- 其他连接法兰符合旧版 DIN 标准
- 特殊安装或连接方向
- 特殊刻度，例如 双量程、精细分度（带刀口指针）、表盘上固定红色指针或外部调节
- 最大指示指针，外部调节
- 视窗材质：亚克力玻璃或聚碳酸酯（仅适用于 ≥ 0…100 mbar 的显示量程）
- 微调指针，铝制机构
- 带保护膜的隔膜：
- PTFE（> 40 mbar，真空密封），PTFE 密封；
- 细银（> 160 mbar，真空密封），FPM 密封；
- 钽（> 160 mbar，可根据要求提供真空密封），PTFE密封，其他材质可根据要求提供
- 过载保护可达10倍，但测量法兰直径100 mm（3.94英寸）时最大压力为40 bar (600 psi)，测量法兰直径160 mm（6.3英寸）时最大压力为2.5 bar（40 psi）
- 其他填充液，硅油适用于低至-40 °C的温度（法兰密封为PTFE）
- 适用于温度高于100 °C的版本
- 电气附件
更多隔膜压力表技术指南
隔膜压力表是一种利用柔性隔膜测量气体或液体压力的工具。隔膜会随着压力的变化而移动，并将这种移动转化为表盘上的读数。
这些压力表常用于制造业、石油天然气和化工等行业，用于监测和控制各种工艺过程中的压力。它们也常用于暖通空调系统，用于测量空气和其他气体的压力。
隔膜压力表使用和维护相对简便，并且因其精度高、经久耐用和价格实惠而备受青睐。它们有不同的尺寸、材质和压力范围可供选择，使其成为用途广泛的工具。
隔膜压力表是一种利用已知压力的隔膜来 测量流体压力 的装置。
它用途广泛，例如监测气体罐的压力、测量大气压力，或记录真空泵的真空度。
隔膜压力表由一块尺寸精确的金属片制成的圆形膜片构成，该膜片可以是平面的，也可以是波纹状的。
膜片与传动机构机械连接，传动机构会放大膜片的微小位移，并将其传递给指针。
下面的动画展示了压力表的工作原理。
您可以观察到膜片的运动和传动机构的运作。
过程压力施加在膜片的下侧，而上侧处于大气压力下。
膜片两侧产生的 压差 使膜片向上移动，从而带动指针运动。
膜片的挠度非常小（±1 毫米），因此需要使用高传动比的传动机构，才能使指针沿刻度盘的整个长度旋转。
之所以能够驱动这种高传动比的传动机构，是因为膜片的挠度能够产生较大的力。
了解更多 什么是膜片密封？
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Lorem ipsum dolor sit amet, consectetur adipiscing elit.
| 优点： | 缺点： |
| 多功能性：可测量多种流体和气体的压力 | 量程有限：可能不适用于高压或 低压环境。 |
| 精度：提供精确的测量结果 | 对过压敏感：过压可能导致隔膜损坏并影响测量精度 |
| 性价比高：价格相对实惠 | 易损性：某些流体可能损坏隔膜 |
| 耐用性：采用耐用材料制成，可承受恶劣环境 | 环境因素：温度、湿度等变化可能影响测量精度 |
采用水平隔膜的压力表能够适用于各种复杂介质，例如腐蚀性、污染性或粘稠性介质。
不锈钢卡口式表壳专为需要耐锈蚀、密封且耐化学腐蚀的应用而设计（例如潮湿、污浊或腐蚀性环境）。
- 适用于过载较大的测量点；
- 采用充液式表壳，适用于高动态压力和振动环境（型号 433.50）；
- 适用于气体、液体和腐蚀性介质，以及腐蚀性环境；
- 采用开放式连接法兰，也适用于污染性和粘稠性介质；
- 流程工业：
- 化工、石油化工、发电厂、采矿、
- 陆上/海上作业、环保技术、
- 机械制造和一般工厂建设
压力仪表种类繁多，除了压力传感器和压力变送器之外，压力表也十分常用。
压力表的功能是测量各种工业、商业和住宅应用中流体和气体的压力。压力表用于监测和调节储罐、管道和其他容器中的液体和气体压力，以确保其安全高效运行。
压力表的工作原理是测量流体或气体作用于传感元件上的力，该传感元件通常是柔性隔膜或称为波登管的弯曲管。传感元件随后将该力转换为机械信号或电信号，并在压力表上显示为压力读数。
.
总之，压力表的功能是在各种应用中提供准确可靠的压力测量，以确保系统和设备的安全性和效率。
波登管式压力表和膜片式压力表的区别
压力表的工作原理是通过表内敏感元件的弹性形变来传递压力变化。压力变化通过机芯的转换机构传递到指针，使指针旋转以显示压力值。敏感元件可以是波登管、膜片或波纹管。
因此，波登管式压力表和膜片式压力表的主要区别在于用于压力测量的敏感元件不同。
波登管压力表：
波登管压力表的敏感元件是一根弹性C形管，弯曲成圆形，横截面为椭圆形。被测介质的压力作用于波登管内壁，使其椭圆形截面趋向圆形。由于波登管的轻微变形，会产生一定的环状应力。这种环状应力会导致波登管向外伸长。由于弹性波登管的头部并非固定，因此也会发生轻微变形。变形量取决于被测介质的压力。通过指针的移动，波登管的变形间接地反映了被测介质的压力。
膜片式压力表：
膜片式压力表的敏感元件由两片带有圆形波纹的膜片连接而成。被测介质的压力作用于膜片腔内部，由此产生的形变可用于间接测量介质的压力。压力值由指针指示。膜片式压力表通常用于测量气体压力，并可在一定程度上用于微压测量和过压保护。当多个膜片式压力表的敏感元件堆叠在一起时，会产生较大的传递力，从而测量极小的压力。
与隔膜式压力表相比，波登管具有以下优势：
- 其压力范围涵盖从 0 至 0.6 bar 的低压力范围到 0 至 10,000 bar 的高压范围。
- 其精度可达校准规程中的 0.1 级。
- 其制造工艺更为简便。
- 其可轻松与受压部件连接或密封。根据材料和压力负载的不同，可通过焊接、钎焊或螺钉连接。
当波登管压力表达到其测量极限时，则需使用隔膜式压力表。
扩展阅读：压力指示变送器
常见问题
更多压力测量和应用
小型压力变送器/传感器 – 低成本 – 高性能
压力传感器和压力开关有什么区别？
什么是齐平式隔膜压力传感器？何时使用？
天然气管道监测：压力-温度-流量
压力的类型：绝对压力、表压、密封表压和差压
静压传感器和变送器的特性及应用
Sino-Instrument 提供超过50种隔膜压力表产品。
其中约50%为 隔膜压力表，40%为 差压表，40%为 隔膜密封压力变送器。
我们提供多种隔膜压力表样品，包括免费样品和付费样品。
Sino-Instrument 是一家全球知名的隔膜压力表供应商和制造商，总部位于中国。
中国大陆是其最大的供应国，隔膜压力表的供应量占100%。
Sino-Instrument 拥有成熟的经销网络，覆盖美国所有50个州和全球30个国家。隔膜压力表产品在国内市场、东南亚和中东地区最受欢迎。
选择通过ISO9001和ISO14001认证的供应商，您可以确保产品安全。
