差压表用于测量两点之间的压力差。可快速测量空气或非腐蚀性气体的正压、负压或压差。

差压表用于测量两个独立压力源之间的压力差。差压表是一种更经济的测量方法，适用于过程监测或控制，允许少量过程介质迁移。

它适用于空气和非易燃、非腐蚀性介质，以及某些空气和天然气应用。差压表采用简单的无摩擦磁体螺旋运动，可以快速指示低压或非腐蚀性气体的压力，无论是正压、负压（也提供真空）还是差压。这种设计可以防止振动、抖动和过电压。表内无需加注液体。

Sino-Inst是一家差压表制造商，供应中国制造的差压表，包括DWYER 2000差压表和Magnehelic差压表。

联系我们

更多差压变送器

差压表的特点

多达81种量程选择，可精准满足您的需求
采用独特专利双螺旋无摩擦磁性运动部件，可快速测量空气或非腐蚀性气体的正压，以及负压或差压
抗冲击设计，具备防震和过载保护
无液体U型管压力表，避免液体蒸发、冻结、中毒和泄漏问题
可测量风机、鼓风机、过滤器阻力、炉膛通风、孔板等
压降及其他系统压力。也可用于各种净化室、生物安全柜、洁净工作台、除尘设备、医用呼吸设备、进气系统
可进行差压检测
多达63种不同量程和工程单位的型号，适用于各种应用
超薄设计：内置厚度仅38.5mm，整体厚度仅52.2mm
专利波纹装饰面罩，美观大方
标准精度高达2%经高精度校准，精度可达 1% FS
可选配镜面刻度盘，消除目视读数误差；表圈可选拉丝 304 不锈钢或电镀材质。

差压表参数

精度：±2%（压力递增）
压力范围：0-5 至 0-150 psi
表盘尺寸：2 英寸、2 1/2 英寸、3 1/2 英寸、4 英寸、4 1/2 英寸和 6 英寸
表壳：不锈钢
主体：铝、黄铜或不锈钢
接触介质：主体材料、特氟龙®、陶瓷和各种 O 型圈材料
介质：空气和不可燃的兼容气体（可选天然气）
外壳：铸铝或 ABS 外壳，有机玻璃斜面面板。深灰色涂层，可进行 168 小时盐雾试验
耐压范围：-20Hg压力范围：-0.677 bar 至 1.034 bar（最高 15 psi）
温度范围：-6.67 °C 至 60 °C（20 至 140 °F）

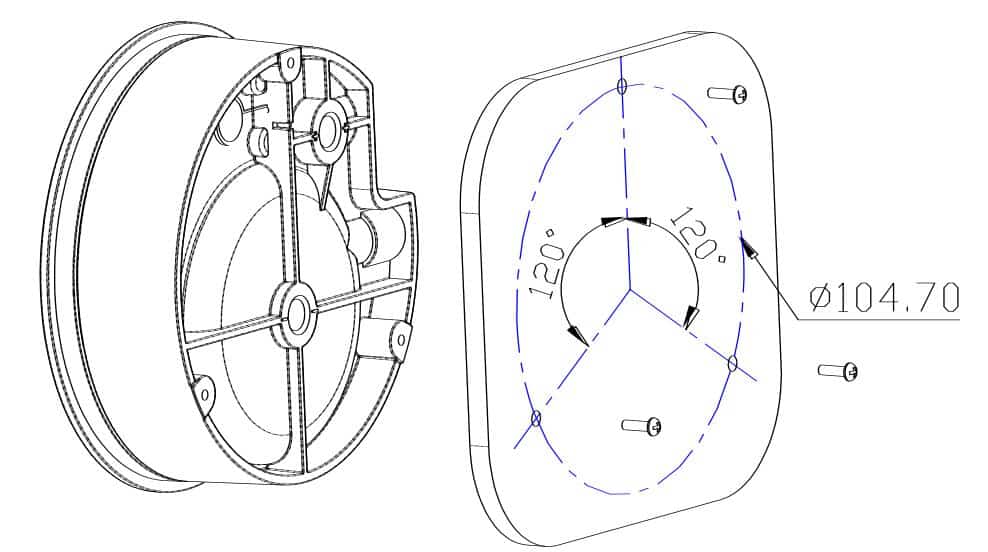

开口尺寸：114 毫米

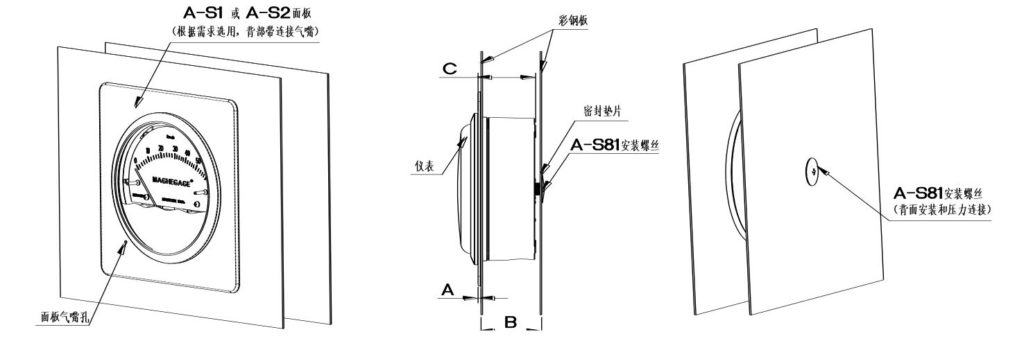

安装位置：隔膜垂直安装
连接器：高压和低压均采用相同的 1/8″ NPT 螺纹接口，侧面和背面各一对
重量：500 克

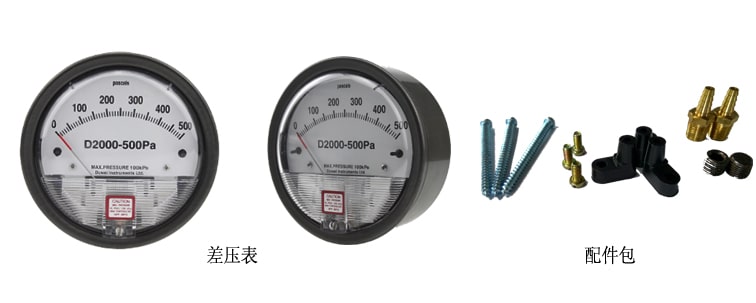

标准配件：
- 两个 1/8″ NPT 螺纹接头，用于连接高压和低压接口，并可连接橡胶软管；
- 两个 1/8″ NPT 堵头，用于堵住剩余的两个高压和低压接口；

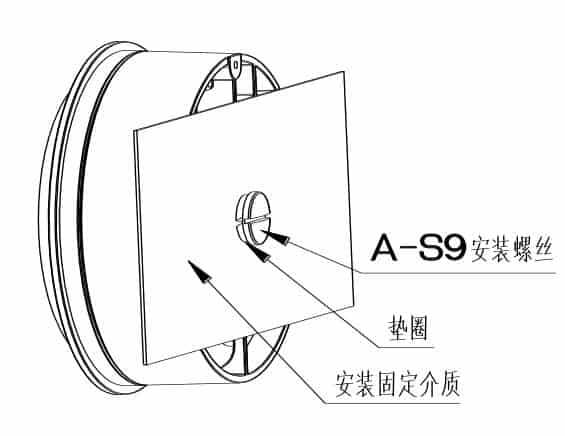

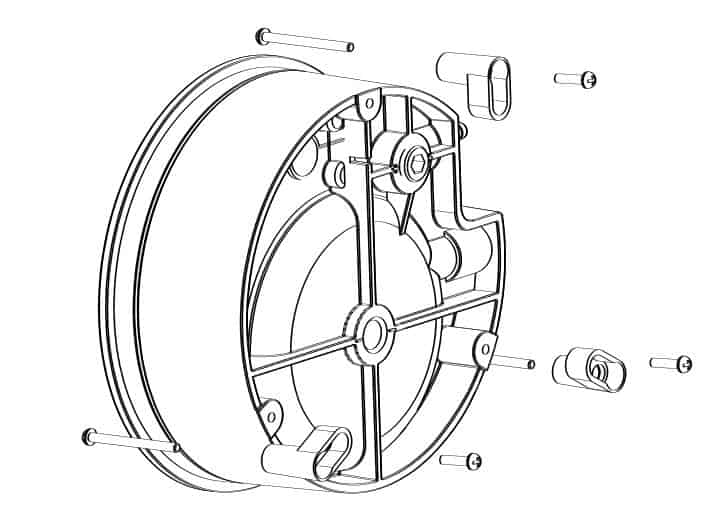

- 三个螺纹沉头安装接头（安装环和卡环用于替换 MP 和 HP 计量附件上的三个接口）。

参考范围	Pa	Kpa	英寸水柱	毫米水柱	双刻度
0-30	0-0.5	0-.25	0-6	in w.cc	Pa or Kpa
0-60	0-1	0-.50	0-10	0-.25	0-62 Pa
0-100	0-1.5	0-1.0	0-15	0-0.5	0-125 Pa
0-125	0-2	0-2.0	0-25	0-1.0	0-250 Pa
0-300	0-5	0-8.0	0-30	0-2.0	0-500 Pa
0-500	0-8	0-10	0-50	0-3.0	0-750Pa
-30-0-30	0-10	0-20	0-80	0-4.0	0-1.0kPa
-60-0-60	0-20	0-50	0-100	0-5.0	0-1.25kPa
-100-0-100	0-30	0-100	0-125	0-6.0	0-1.5kPa
-250-0-250	0-50	0-180	0-200	0-8.0	0-2.0kPa
-500-0-500	0-60	0-250	0-300	0-0.5	0-2.5kPa

多种规格可为您定制。

你也许喜欢：隔膜密封压力/差压变送器

什么是差压表？

差压表适用于测量工业过程中两个压力源之间的微小压差。它可以测量过滤器的压降，并观察阀门的工作状态。

差压表广泛用于测量风机和鼓风机的压力、过滤器的阻力、风速、炉膛压力、孔板压差、气泡水位、液体放大器或液压系统压力等。此外，它还用于燃烧过程中的空燃比控制和自动阀门控制。

差压表适用于测量化工、冶金、电力、核电等工业领域工艺流程中各种液体（气体）介质的差压、流量及其他参数。该仪表结构全部采用不锈钢材质。其中，测量系统（双波纹管应急连接部件）和压力导向系统（包括接头、导管等）均采用特殊结构设计和先进工艺。

差压表原理

差压表的工作原理是什么？

差压表基于压力敏感元件，使用两个刚度相同的波纹管。因此，在相同的被测介质下，它们会被迫在活动支架上产生相同的集中力。由于弹簧片的两侧在等力的作用下不会发生形变，仍然保持在初始位置。这样，齿轮传动机构就不会工作，指针仍然停留在零位。

当施加不同的压力（通常高压端高于低压端）时，作用在活动支架上的两个波纹管的力不再相等，从而产生相应的位移。齿轮传动机构被驱动并放大，指针的偏转指示了两个压力端之间的差压。

Home > DP Transmitters > D2000 Differential Pressure Gauge

差压表应用

SI-2000 差压表是安全可靠压力测量至关重要的应用场景的理想之选：

过滤监测
过滤器压降
流量

杜威尔Magnehelic 2000系列差压表

美国杜威尔差压表2000型差压表

德怀尔2000系列差压表是一款超低量程、价格低廉且结构坚固的现场指示器。它采用无摩擦的磁差压运动原理，消除了磨损、滞后和间隙。无需液体填充，因此不会汽化或冻结。

它可以快速指示低压和非腐蚀性气体（正压、负压（真空）和差压）。共有81个量程，最小量程为0-60Pa（或0-6mm水柱或0-0.25英尺水柱）。该设计具有抗振动、抗抖动和高抗过压性能。

美国差压表 Dwyer 2000 的主要技术指标

精度：2% FS（后缀 0 为 3%；后缀 00 为 4%）额定压力：-0.7～1Kg/cm²
连接方式：1/8″NPT 内螺纹，两侧和背面各有两个高低压接口
过压保护：当压力达到约 1.75Kg/cm² 时，排气阀会自动打开
环境温度：-5℃～60℃，重量：0.5Kg
外壳：铸铝外壳，主体及组件通过 168 小时盐雾试验，外层为深灰色涂层
标准配件：两个 1/8″NPT 螺纹接头，用作高低压接口，可连接橡胶管；两个 1/8 英寸 NPT 螺塞；三个螺纹沉头接头。
根据国家药品生产质量管理规范（GMP）洁净车间验证指南的要求，
- 在车间或房间内施加正微压（5-10Pa），并选择 2000-60Pa 微差压表。
- 检查粗滤、中滤和高效空气过滤器的过滤效果，使用 2000-125Pa、250Pa、500Pa 或 1KPa 等差压表，随时观察过滤器压差，以便更换过滤器。

范围和模型：
2000-60PA 0-60Pa,
2300-120PA, 0- ± 60Pa,
2000-125PA0, -125Pa,
2300-250PA, 0– ± 125Pa,
2000-125PA, 0-250Pa,
2300-500PA, 0- ± 250Pa,
2000-500PA, 0-500Pa,
2000-750PA, 0-750Pa

81种量程规格，包括2000-30KPA。

中仪器供应DWYER差压表、微差压表、机械差压表，包括MAGNEHELIC 2000系列。所有产品均可订购，国内品牌包括：MACROHELIC和MAGRFHELIC，价格优惠，现货供应。
