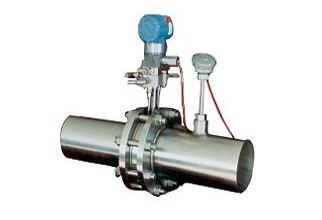

孔板流量计，又称孔板流量计或孔板式流量计，是一种差压式流量计。
孔板流量计与孔板和差压变送器配合使用，采用差压测量原理。安装简便。孔板流量计可用于 气体、液体、腐蚀性流体和高温流体的测量。孔板流量计可测量蒸汽、气体、液体以及众多工业领域的流量。应用包括蒸汽流量、锅炉给水流量和建筑给水管路中的流体流量。
Sino-Inst，差压式流量计制造商。产品包括孔板式、文丘里式、安努巴式等。适用于液体、气体和蒸汽流量测量。如需技术支持，请联系我们的销售工程师！
孔板流量计的特点
- 节流装置结构易于仿制，简单、坚固、性能稳定可靠，使用寿命长，价格低廉。
- 孔板流量计的计算和处理采用国际标准。
- 应用范围广，可测量所有单相流量，也可用于部分混合相流量。
- 标准节流装置无需实际流量校准即可投入使用。
- 一体式孔板安装更简便，无需压力管道，可直接连接差压变送器和压力变送器。
- 应用范围广泛，包括所有单相流体（液体、气体、蒸汽）和部分混合相流量。可测量一般生产过程中的管道直径和工况（温度、压力）。
孔板流量计规格
| 执行标准 | 设计、制造和安装均按照国际标准 ISO5167-1(1991)（国家标准 GB/T2624-93）、英国标准 BS1042 及其他标准执行。 |
| 精度等级 | (1)标准孔板、标准喷嘴：影响测量误差的因素有很多。 如果安装和使用符合国际标准ISO5167-1 (1991)的相关规定，精度等级一般可达到1~1.5级。 (2) 对于非标孔板（例如双孔板、圆形缺孔板、小孔板等）： 由于缺乏足够的测试数据，没有可供检验的“标准”，因此需要在设计和制造完成后进行校准。（液体流量通常用水校准，气体流量用空气校准。） 校准后可达到的精度等级（基本误差）：1~1.5级；如果不校准，则仅通过经验数据计算和设计，精度为±2.5%。 |
| 直径(mm) | 25、40、50、65、80、100、125、300、350、400、450、500、600、700、800、900、1000、1200 |
| 额定工作压力(MPa) | 0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、≤40兆帕。 （当压力≥20兆帕时，可使用高压透镜孔板或焊接式） |
| 使用条件 | 环境温度：-30℃~60℃ |
| 介质温度 | -30ºC~550ºC |
| 工作电源 | 24VDC/220VAC |
| 单路远程输出 | 4~20mA |
| 通讯输出 | RS485通讯（Modbus-RTU）；HART协议 |
| 信号接口 | 内螺纹 M20*1.5 （NPT1/2 需定制，交货期较长） |
| 防护等级 | IP65（基本型号可定制 IP68） |
| 防爆等级 | ExdIICT6 GB |
| 显示 | 差压、瞬时流量、累计流量 |
孔板类型
Sino-Inst 供应各种用于差压应用的 孔板。
方边（标准）钻孔
对于常见的方形同心孔，孔径和倒角是限制板材边缘厚度的标准方法。
除非另有规定，板材将按照现行标准进行倒角。
象限边缘钻孔
四分之一圆弧孔是一种入口边缘呈圆弧状的孔口。与倒角不同，该孔板通过沉孔加工达到所需的边缘厚度。
四分之一圆弧孔的半径是孔口直径与管道直径之比 (d/D) 的函数。喉部厚度等于半径。
这种孔口专为雷诺数低于 100,000 的粘性流体而设计，例如重质原油、糖浆和浆料。
偏心孔
偏心孔板是指孔口偏离中心（即偏心）的孔板，与同心孔板不同。
偏心孔板的孔径通常位于一个圆内，该圆的直径为管道直径的98%，以便固体或浆料能够通过。
偏心孔板广泛应用于众多行业，包括重化工、轻化工、钢铁、造纸、核能和石油化工等。
分段钻孔
分段式孔板用于测量气体或液体流中夹带的固体颗粒。
孔板的圆形部分位于一个圆内，该圆的直径通常为管道直径的 98%。
分段式开口可以位于管道的顶部或底部。
使用这种孔板的行业包括污水处理、钢铁、化工、水处理、造纸和石油化工。

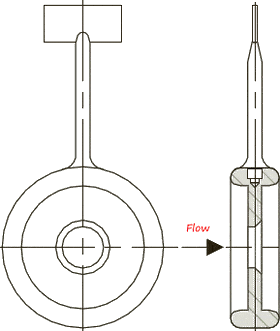

RTJ型孔板
RTJ型孔板内置一个整体式垫圈（椭圆形或八角形），用于安装在环形连接法兰之间。
它基于成熟的技术，无活动部件，适用于高温高压应用。
RTJ型孔板可随附符合ANSI B16.36标准的孔板法兰。
孔板流量计适用于洁净液体、气体和低速流体。
孔板厚度取决于管道尺寸和压差，应足够厚以防止孔板在运行条件下发生弯曲。孔板可根据客户图纸定制。
如果您对孔板流量计仍有疑问，请联系我们。我们的工程师将竭诚为您服务。
孔板流量计的优势
- 与其他类型的流量计相比，孔板流量计价格非常低廉。
- 安装所需空间小，因此非常适合空间受限的应用。
- 运行响应可以进行精细设计。
- 安装方向：垂直/水平/倾斜。
孔板流量计应用领域
- 天然气
- 水处理厂
- 石油过滤厂
- 石油化工和炼油厂
当然，在供水或污水处理行业，除了孔板流量计外，电磁流量计也是许多用户测量水流量的首选。
例如，如果您需要测量2英寸管道中的污水流量，那么您可以参考：电磁流量计指南
2英寸水流量计的价格是多少？ 让我们一起来了解一下。

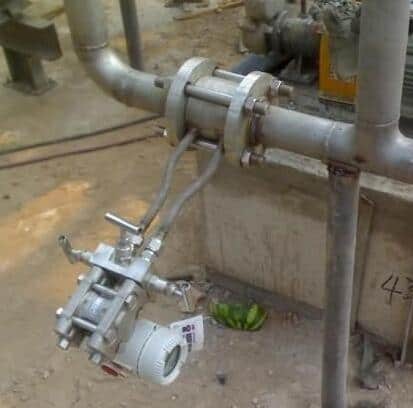

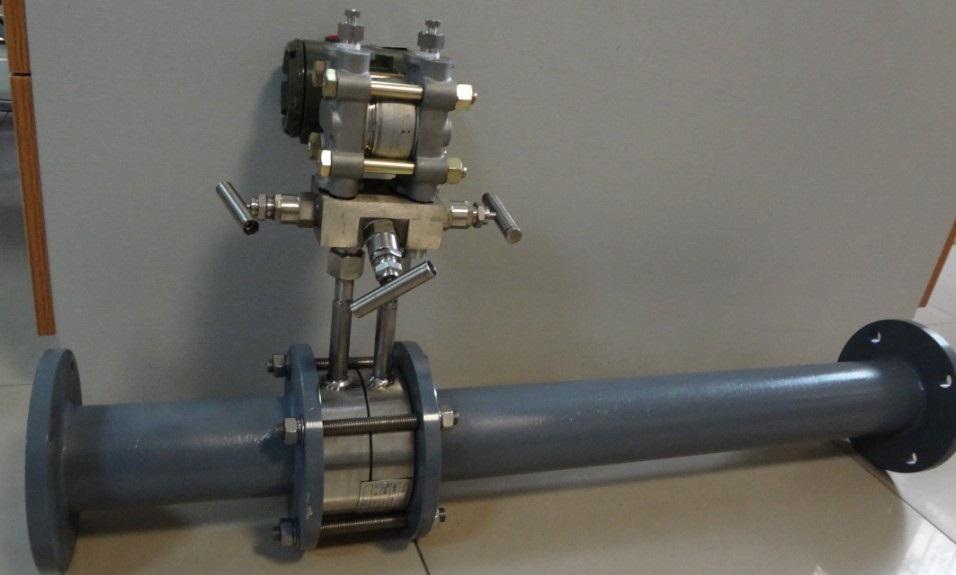

孔板流量计安装
孔板安装
1. 计量歧管管道的安装必须便于校准，并能保护差压元件免受过压影响。
2. 计量表应尽可能靠近孔板接头安装。
3. 歧管管道应从孔板接头到计量表保持平缓倾斜，以消除歧管管道中的高低点。
4. 如果歧管管道中无法避免高低点，则应使用冷凝室或空气捕集器从气体系统中去除液体，或从液体系统中去除气体。
对差压测量装置进行加压或减压时，务必均匀地向高低流量计量室施加或释放压力，以免造成过压。
什么是孔板流量计？
孔板流量计是一种利用管道和节流装置产生压降的装置。
沙漏是孔板的一种形状。
喷嘴、文丘里管或薄而锋利的孔板均可用作流量限制装置。
为了使用这些装置进行测量，必须对其进行经验校准。
也就是说，让已知体积的流体通过流量计并记录读数，以便为测量其他量提供标准。
由于薄而锋利的孔板易于复制且结构简单，因此已被广泛采用为标准，并经过大量的校准工作，使其成为一种被广泛接受的流体测量标准方法。
只要遵循标准的构造原理，就不需要进一步校准。
射流的最小横截面积称为“缩流截面”。
孔板流量计的工作原理是什么？
我想大多数人都想知道：孔板流量计的工作原理是什么？
当流体接近孔板时，压力会略微升高，然后在流经孔板时突然下降。
压力持续下降，直到到达“缩流区”，然后逐渐升高，直到在下游约 5 到 8 倍管径处达到最大压力点，该压力点低于孔板上游的压力。
流体流经孔板时压力下降，是由于气体流经孔板的截面积减小，速度增加所致。
当流体离开孔板时，速度降低，压力升高，并趋于恢复到其初始水平（对于 液位变送器而言）。
由于摩擦和流体湍流损失，所有压力损失并不能完全恢复。
流量越大，孔板两端的压降越大。
没有流量时，没有压差。
压差与流速的平方成正比，因此，在其他条件不变的情况下，压差与流量的平方成正比。
视频来源：https://www.youtube.com/embed/oUd4WxjoHKY?rel=0
本孔板计算器中使用的公式
Qv = 218.527*Cd*Ev*Y1*(d2 )*[Tb/Pb]*[(Pf1*Zb*hw)/(Gr*Zf1*Tf)]0.5 (3-6)
其中：
Cd = 孔板流量系数
d = 在流动温度 (Tf) 下计算的孔板孔径（英寸）
Gr = 实际气体相对 密度 （指定重力）
hw = 60°F 下的孔板压差（英寸水柱）
Ev = 接近速度系数
Pb = 基准压力（psia）
Pf1 = 流动压力（上游测压口，psia）
Qv = 标准体积流量（SCF/hr）
Tb = 基准温度（°C）
Tf = 流动温度（°C）
Y2 =下游接头处的膨胀系数
Zb = 基准条件下的压缩系数 (Pb, Tb)
Zf1 = 上游流动条件下的压缩系数 (Pf1, Tf)
孔板流量计计算
用于流量转换和计算的转换器。或者，一款需要流量测量值才能获得其他测量参数的计算工具。帮助用户选择合适的流量传感器和变送器！
| 差压流量计输出计算器 | 流量计 4-20mA 电流输出计算器 | 流速和管道直径与体积流量关系计算器 |
| 质量流量和密度-体积流量计算器 | 质量流量单位转换器 | 体积流量转换器 |
| 体积流量和密度质量流量计算器 | 体积流量和管道直径与流速关系计算器 |
文丘里流量计
文丘里流量计又称经典文丘里流量计，通常简称为文丘里流量计或标准文丘里流量计。它用于测量封闭管道中单相稳定流体的流量。
文丘里流量计是一种基于压差原理的流量测量方法。常用于测量空气、天然气、煤气、水等流体的流量。在标准节流装置中，其所需的上下游直管段较短，持续压降小，性能稳定，维护方便。
文丘里流量计和孔板流量计有什么区别？
文丘里流量计和孔板流量计的区别：
孔板流量计和文丘里流量计在很多方面都截然不同。
为了减少流体在节流部件中动能的损失，文丘里流量计使用锥形发散管段代替孔板。
孔板流量计配备一个可互换的孔板，孔板上侧有一个远小于管道直径的小圆孔。孔板安装在流体管道的侧面。
了解更多：文丘里管流量计
1.孔板流量计的工作原理与文丘里流量计类似。但主要区别在于：孔板可以轻松更换，以适应各种不同的流量。
文丘里管的喉部直径是固定的，因此其测量流量范围受限于实际压差。
由于孔板下游侧存在涡流，孔板流量计的永久损失非常大。
文丘里流量计的结构和形状可以避免涡流的形成，从而大大降低永久损失。
2.文丘里流量计在流量测量中的能量损失远小于孔板流量计。
然而，由于文丘里流量计的制造和加工比孔板流量计更耗时，且价格更高，因此孔板流量计在管道安装过程中故障最少，成本也最低。
3.在流体测量方面，文丘里流量计通常用于低速气体流量的测量。
孔板流量计中孔板的流量系数受流体扰动的影响显著，这种扰动主要来自孔板上游阀门、弯头和其他管件的影响。其流量系数受下游扰动的影响较小。通常，此类流量计应分别安装在距上游和下游扰动源50倍和10倍管径的位置。显然，所需的距离与扰动的性质有关。
因此，使用孔板流量计进行测量时，必须根据流体扰动情况正确安装孔板流量计。
以上是对“文丘里流量计和孔板流量计有什么区别”这一问题的详细介绍，希望能对大家有所帮助。
如果您对此问题还有其他疑问，请点击“在线咨询”咨询在线客服。
延伸阅读：蒸汽流量测量用流量喷嘴
常见问题
孔板流量计是一种液体和气体流量测量仪器，主要用于高温高压测量环境。孔板流量计具有耐高温的特性，温度可达700摄氏度，压力可达30MPa。在高温高压测量领域，孔板流量计通常比差压式流量计更常用。
孔板流量计的校准精度是多少？
孔板流量计是一种流量测量仪器。其精度在±0.5%至1.5%范围内。孔板流量计具有耐高温高压的特性，主要用于测量蒸汽、热空气以及传热油的流量。
