用于水位/液位开关控制的电缆浮球液位传感器（浮球液位开关）。
电缆式浮球液位传感器（浮球液位开关）是一种高性能液位控制开关。它能够控制液体泵的工作，调节液位。此外，它还可以安装在潜水泵中，用于控制和保护电机。聚丙烯注塑工艺确保了其优异的密封性能。该开关可用于调节水桶、水箱或水井中的液位。电缆式浮球液位传感器具有自调节、操作简便、易于安装和免维护等特点，并且耐污水腐蚀。广泛应用于矿山、石油、灌溉容器等领域。
如需技术支持，请随时联系我们；或索取浮球液位传感器的报价（可提供定制服务）。
电缆浮球液位开关采用重力和浮力原理设计。电缆浮球液位传感器结构简单合理，包括：浮体；内置于浮体中的大容量微型开关；
以及用于控制开关通断的驱动机构和连接开关的三芯电缆。该产品的突出特点是性能稳定可靠，即使液面波动也不会导致故障。
同时，该产品还具有安装方便、价格低廉、使用寿命长等特点。本产品可与各种液体泵配合使用，用于供水、排水和腐蚀性液体的液位自动控制。

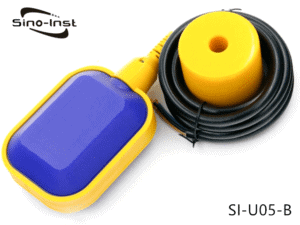

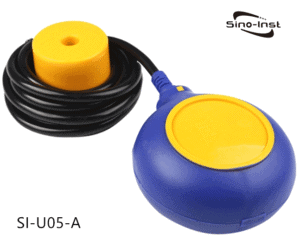

SI-U05 电缆式浮球液位传感器特点
电缆式浮球液位传感器可与多种液体泵配套使用，广泛应用于给水、排水及腐蚀性液体的液位自动控制。
- 结构简单。
- 性能可靠。产品在正常情况下可发送开关控制信号，可靠性高。
- 经久耐用，使用寿命长。
- 安装简便。调节方便。液位控制范围可调。
- 电路简单。经济实用。工作电压220V，电流10A。电路简单，成本低。
- 耐腐蚀。
SI-U05电缆浮球液位传感器的规格
| 浮子材质： | PP, SUS304 |
| 触点电容： | 10A/250VAC(PP),2A/250VAC(SUS304) |
| 触点类型： | 1A,1B 或 1AB(PP),SPDT(SUS304) |
| 电缆规格： | 橡胶电缆和PVC电缆(PP)、硅胶：0.75mm²×3芯(SUS304) |
| 适用温度： | 橡胶电缆：-10℃~80℃、PVC电缆：0℃~60℃、硅胶：0℃~170℃ |
| 比重： | >0.6g/cm3(PP),>0.5g/cm3(SUS304) |
| 引线长度： | 2m、3m、4m、5m、10m等 其他长度可定制 |
| 适用介质： | 清水、污水、油类及浓度低于中等的酸碱液体 |
电缆浮球液位传感器及开关的应用
- 水位监测
- 储罐液位控制
- 高液位或低液位报警
- 市政供水控制
- 工业用水控制
- 水库和储罐的注水或排水
- 泵自动化
- 通用泵控制
- 废水处理泵控制
- 适用于低比重物料
- 可承受高温
- 适用于小型工艺连接的洁净流体
- 水和废水
- 石油化工
- 化工
延伸阅读：超声波液位开关 – 外置式

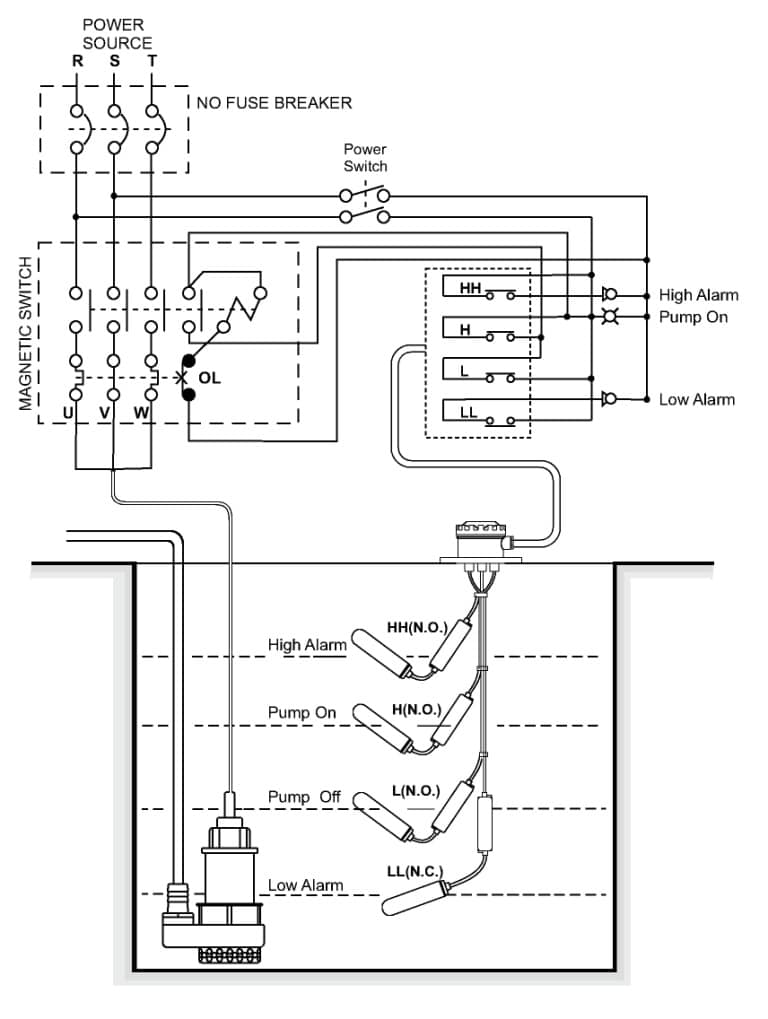

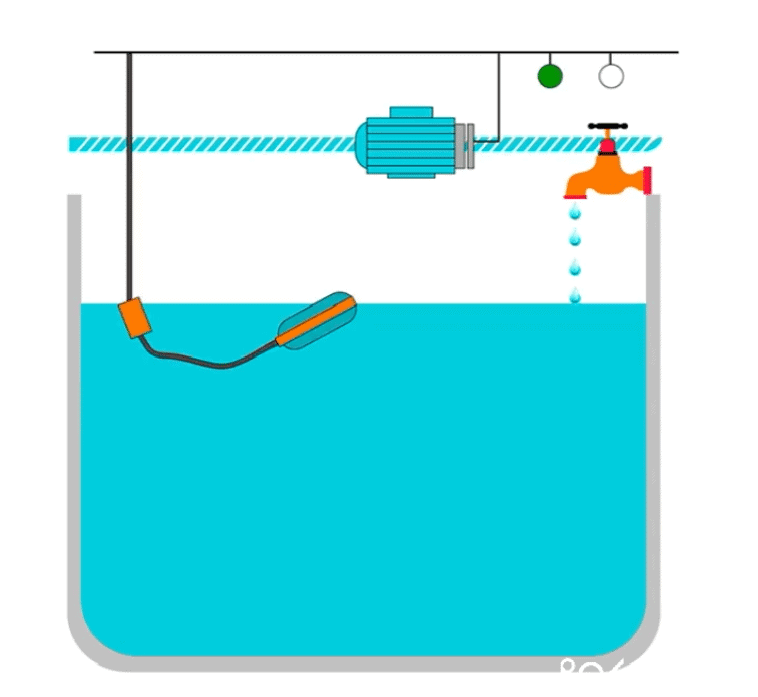

浮球液位传感器的工作原理
电缆式浮球液位开关结构简单，采用微动开关、接近开关或簧片开关来控制触点。其设计人性化，便于液位测量。当浮球角度大于一定值时，开关会发出“开”或“关”的触点信号输出。此时，铁球和簧片开关的状态会发生变化，从而触发开关。针对废水和不同温度的应用，浮球的材质可选用塑料或不锈钢。电缆式 浮球液位开关 可实现远距离和多点触点检测，适用于透明液体和颗粒状液体行业。

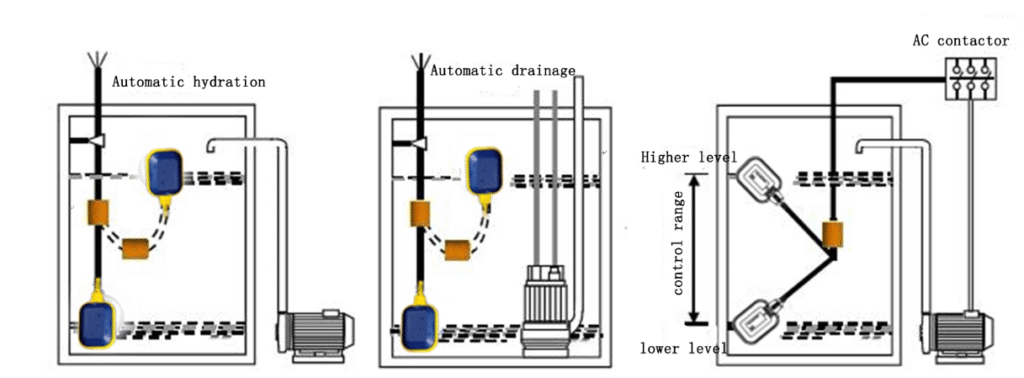

浮球液位传感器安装
- 将浮球开关的导线穿过配重块中心的凹陷处。轻轻按压配重块，使嵌入圆孔上方的塑料环因导线头的推力而脱落。您也可以使用螺丝刀卸下此塑料环。然后将脱落的塑料环套在导线上，以便根据所需的配重块设置水位。
- 轻轻按压配重块，拉出导线，直至配重块中心卡住塑料环。只要配重块轻轻卡入塑料环，就不会滑脱。如果塑料环损坏或丢失，可以用一根裸铜线代替。
- 请将导线直接拉至控制盒。尽量避免使用中间连接器。如果必须使用连接器，切勿将连接器浸入水中。
其他类型的浮球液位开关
液位浮球开关是一种常用的 液位控制器，用于水箱和水泵的报警和液位控制。液位浮球开关可分为连续式浮球液位传感器和点式浮球开关。阅读更多关于 液位浮球开关的指南
常见问题
浮球液位开关基于浮力原理。浮球随液面移动一段距离，这种移动起到限位作用。磁性浮球通过与簧片开关联动产生开关动作，输出开关信号，然后通过线路控制液位。
浮球液位开关只需在安装前重新校准水位线即可，开关本身无法调整。此时，使用万用表测量开关状态，当水位接近水位线时，开关会正常通断，说明开关没有问题。安装过程中，只需确保热力设备的水位线保持一致即可。例如，SOR的液位开关一般安装在缸壁的水位线上。将开关浸入水箱中，缓慢下沉，使水面逐渐接近水位线。当水位线最接近水位线时，会听到微动开关动作的声音。
需要注意的是，高液位液位开关的工作温度较高，内部水温也较高；高温水的密度低于常温水。因此，常温水的动作线低于开关的识别线。
低液位报警接常闭触点（NC），高液位报警接常开触点（NO）。这种开关安装并不复杂。液位开关本身包含两对以上的微动开关，分别输出两对常开触点和两对常闭触点，通常在接通报警时处于“开启”状态。
液位传感器将容器内的液位信号转换为开关信号或电压电流信号，然后通过外部电路，使测量人员能够准确了解容器内的液位。
Sino-Instrument 提供7种主要类型的液位变送器。每种变送器的工作原理不同，因此适用于不同的工艺流程。
液位开关，又称水位开关、液位传感器，是一种用于控制液位的开关。它主要分为接触式和非接触式。非接触式开关中，电容式液位开关应用最为广泛；而接触式浮球液位开关则应用最为广泛。电极式液位开关、电子式液位开关以及电容式液位开关也可以采用接触方式实现。
目前市面上主要有以下六种液位开关：
- 浮球式液位开关：浮球式液位开关的磁性浮球会随液位上升或下降，从而检测管内簧片的位置，并发出触点接通/断开的信号。由于其结构简单、经济实惠，因此在市场上应用广泛，主要用于民用领域。但与工业级产品相比，其稳定性相对较差。
- 电容式液位开关：探头沾水后，通过检测电容值的变化并输出触点信号，在测量微粘性介质方面具有一定的优势。
- 电极式液位开关：电极式液位开关利用液体的导电性来检测液位。当被测介质接触电极时，电极会导电并产生信号。控制器放大该信号后，输出触点信号，从而实现液位控制。
- 光电式液位开关：光电式液位开关采用红外检测，利用光的折射和反射原理。当两种不同介质的界面发生光的反射或折射时，被测液体与光电开关形成一个界面；当被测液体处于低位时，空气与光电开关形成另一个界面。这两个界面使得光电开关内部接收晶体接收到的反射光强度不同，即对应两种不同的开关状态。一般来说，与其他测量仪器相比，光电开关的适用性较差。
- 音叉式液位开关：通过检测音叉振动频率和振幅的变化来输出开关信号，用途广泛。对于粘稠的工作环境，请咨询制造商以确定易于结晶的工作条件。
- 超声波外置液位开关：仪器探头发射超声波，并检测容器壁上的残余振动信号。当液体流过探头时，该残余振动信号的振幅会减小。仪表检测到此变化并输出开关信号。它是一种非接触式液位开关，常用于现场难以开孔的高风险环境，但成本相对较高。
