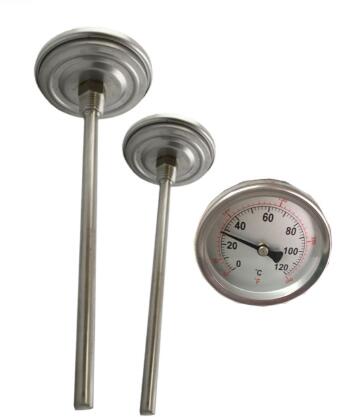

SI-WSS 背连接双金属温度计

3英寸、4英寸和5英寸后接式大型工业双金属温度计：

坚固耐用的90°后角螺纹连接设计。

Sino-Instrument 的双金属温度计 是可靠且精确的温度传感器，

无需电源或接线。

后接式温度计非常适合在大多数过程应用中进行近距离、

目视高度的温度读数。

只需旋转表盘背面的校准螺丝即可重新校准。

我们提供多种选项，以满足您的特定过程需求。

广泛应用于工业、纸浆和造纸、

食品和饮料加工、暖通空调和OEM应用。

SI-WSS背连接双金属温度计的特点

立即发送询价单

背面连接，带外部复位

符合 ASME B40.3 标准

精度：满量程的 ±1%（ASME B40.3 A 级）

全不锈钢结构

密封（ASME B40.3）

可填充硅胶以承受振动

标准和定制杆长

标配外部复位功能，用于校准

OEM 标志刻度盘/定制刻度盘

SI-WSS背接式双金属温度计规格

• 精度：±1.5%满量程（ASME B40.3 A级）
• 表盘尺寸：63 至 150 mm
• 表盘材质：
  • 阳极氧化铝，缎面哑光底，黑色刻度；
  • 可选白色或高可视度™底色。
• 杆长：2.5 – 24 英寸，其他长度可选
• 杆直径：1/4 英寸（标准）
• 头部、边框、安装衬套、杆：300 系列不锈钢，316 不锈钢（可选）
• 工作条件：
  • 头部温度不应超过 200°F（硅胶填充时为 150°F）。
  • 杆不应暴露在超过量程 50% 或 800°F（硅胶填充时为 550°F）的持续温度下。
• 温度范围：完整温度范围列表请参见温度产品目录封底内页。
• 外壳防护等级：IP67，NEMA 6 级（符合 ASME B40.3 标准，密封性良好）
• 镜片：玻璃（标准）、亚克力、聚碳酸酯、钢化玻璃、夹层安全玻璃
• 浸没深度：液体中最小深度 2 英寸，气体中最小深度 4 英寸适用于大多数炉灶。某些炉灶在液体中需要 4 英寸（10 厘米）的深度，在气体中需要 5 英寸（12 厘米）的深度。
• 安装连接：1/2 英寸 NPT（标准）、1/4 英寸 NPT、3/4 英寸 NPT、普通六角衬套、1/2 英寸 BSPT、1/2 英寸 NPT 活接头、卫生级三通卡箍®
• 温度感应区域：阀杆末端 2 英寸至 4 英寸（5 厘米至 10 厘米）

注意：

当温度计的杆或球部会受到 压力、、腐蚀、高速冲击、磨损或剪切力时，应使用温度计套管。

温度计套管还可以使温度计的拆卸成为可能，

而不会造成压力损失或工艺流程内容物泄漏。

SI-WSS背连式双金属温度计应用

适用于化工、石油化工、

石油天然气、能源和水/废水处理等行业的通用过程仪表

适用于恶劣和腐蚀性环境下的温度测量

采用液体阻尼，适用于高振动应用。

SI-WSS背连接双金属温度计的图纸

全方位体温计安装及使用步骤

注意：

本体温计设计允许调整表盘位置，

以便于读取读数。

Sino-Instrument 建议体温计仅调整一次位置，

以确保其使用寿命期间的正常性能。

A. 小心地从包装箱中取出体温计。

检查是否有运输损坏。如有损坏，请向货运公司报告。

B. 松开（但不要完全拧下）支架固定螺钉（参见示意图），以便支架可以绕杆旋转。

（除非需要校准，否则请勿转动校准螺钉）。

C. 用手旋转支架，使杆可以向所需方向弯曲。拧紧“A”支架固定螺钉。

D. 握住头部和杆（大致如图所示），并将头部调整到所需角度。

E. 拧紧“B”支架固定螺钉。

F. 将温度计安装到工艺接头或热电偶套管中。

使用合适尺寸的开口扳手拧紧六角螺钉。

继续拧紧六角螺钉，直至螺钉头朝向所需位置。

SI-WSS背接式双金属温度计的维护

1) 清洁：

a) 保持表盘镜片清洁，以便清晰读取读数。

使用市售玻璃清洁剂进行清洁。

b) 如果未安装热电偶套管，则可能需要定期清洁探针杆上的残留物，以确保温度计的灵敏度。
2) 校准：

定期校准应由用户自行决定。

a) 将温度计探针杆浸入温度校准介质中。浸入深度至少为 100 毫米（4 英寸）。

b) 使用小型开口扳手或一字螺丝刀转动校准螺丝。

转动校准螺丝，根据需要将温度计指针调整到正确的温度。

如果您需要 SI-WSS底部连接双金属温度计的数据手册、价格或其他信息，请联系我们。
