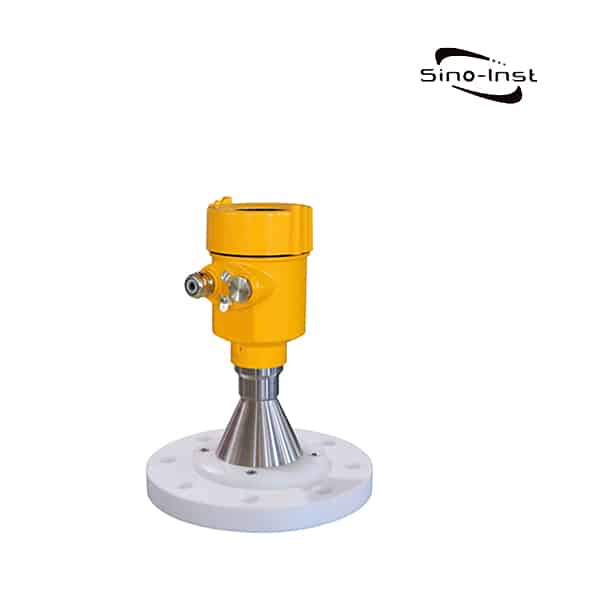

Name: 雷达高温液位传感器 | 400℃高炉
Brand: Sino-Inst
SKU: SIRD-806
Price: 500 USD
Availability: InStock

高温液位传感器适用于高温储罐，尤其适用于高温环境下的固体物料测量，例如高炉物料液位测量。

高温液位传感器可用于测量高达+400℃高温工艺条件下散装固体的液位。SIRD-806 雷达高温液位传感器可广泛应用于高温工艺条件下散装固体的连续液位测量。输出4~20mA叠加HART信号。常用于高炉液位测量。

Sino-Inst 提供多种用于工业液位测量的FMCW雷达液位变送器。如有任何疑问，请联系我们的销售工程师。

SIRD-806 雷达高温液位传感器特点

无盲区，精度高。
采用两线制技术，是差压式液位计、磁致伸缩式液位计、射频导纳式液位计和磁挡板式液位计的理想替代方案。
不受压力变化、温度变化、惰性气体、真空、烟雾、蒸汽等因素的影响。
安装简便，经久耐用，免维护。
支持 HART 或 PROFIBUS-PA 通信协议以及现场总线协议。校准简便，可通过数字液晶显示屏轻松实现现场校准。通过 GDPF 软件实现简单的配置设置和编程。
测量灵敏度高，刷新速度快。
适用于高温工作环境，最高工作温度可达 200°C，使用高温扩展天线时最高可达 300°C。

SIRD-806雷达高温液位传感器的规格

1) 钢铁冶金：CDQ预储间。煤仓、铁矿石以及焦炭干式淬火装置（CDQ）预储间顶部。通过发射雷达波，连续测量CDQ预储间内炽热焦炭的液位。

2) 水泥行业：原料仓库、熟料仓库、回转窑、石油焦和成品水泥仓库。

3) 电力行业：粉煤灰仓库、煤粉仓库。

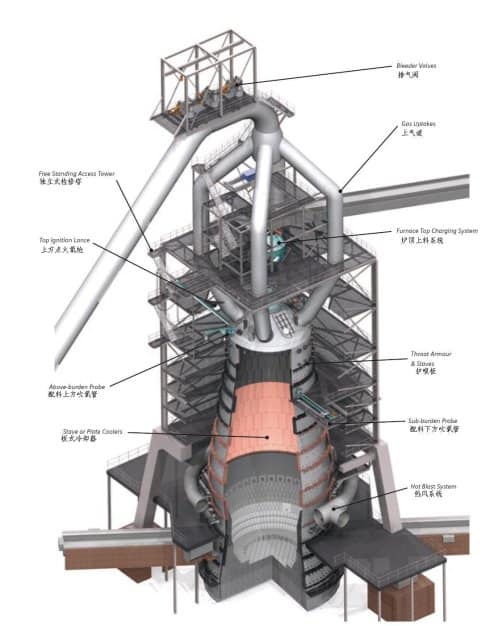

高炉液位是钢铁行业一项非常重要的测量数据，对钢铁生产的质量控制、生产效率的提高以及生产安全性的保障都起着至关重要的作用。

高炉上的液位测量点包括两种介质的测量：炉顶矿物料的液位测量和鱼雷罐铁水的液位测量。

然而，由于这些条件，高炉的工艺温度非常高（通常超过300℃），因此高炉液位测量一直是一个难题。

长期以来，各大钢铁企业一直致力于寻找一种经济高效、使用寿命长、性能可靠、维护成本低、测量精度高的解决方案。

在高炉的运行条件下，液位测量通常有三个主要需求：
高炉物料液位测量；
高炉配料仓料位测量；
鱼雷罐铁水料位测量。

高炉物料料位测量。
需要使用料位传感器测量待加入高炉的矿物料。料位控制需确保料位保持在一定高度。高炉料仓高度不能为空，否则无法保证布仓的矿物料能够及时供应。切勿使料仓料位过满，以免发生溢料。通常，此测量点所需的最大测量范围约为5-6米。
高炉配料仓料位测量的主要难点在于：料仓顶部温度极高，通常超过600℃；料仓顶板厚度较大，通常约为1米至1.5米；
料位传感器安装位置的出口温度通常超过600℃。经过反复研究发现，高温主要由仓库内高温介质的辐射热引起。可采用导波弯管来避免高温气体在仓库屋顶安装出口处的影响。
此外，为了减少传导热的影响，整个波导管的长度超过2米，使管内的高温气体能够获得足够的冷却管段。安装导波弯管后，安装法兰的温度低于100℃。
鱼雷罐内熔融铁水的测量。
熔融铁水的温度高达1000℃甚至更高。但由于被测介质是液体，因此主要问题是如何解决高温问题。
在该测量点，可采用三种不同的方法来解决高温问题。
- 在延长的安装立管上安装压缩空气通道。注入压缩空气以降低雷达液位计喇叭天线端口的工艺温度。
- 导波弯管的设计。避免辐射引起的高温。
- 保持雷达液位传感器喇叭天线与安装端口之间的一定距离，以降低过程中产生的高温。
