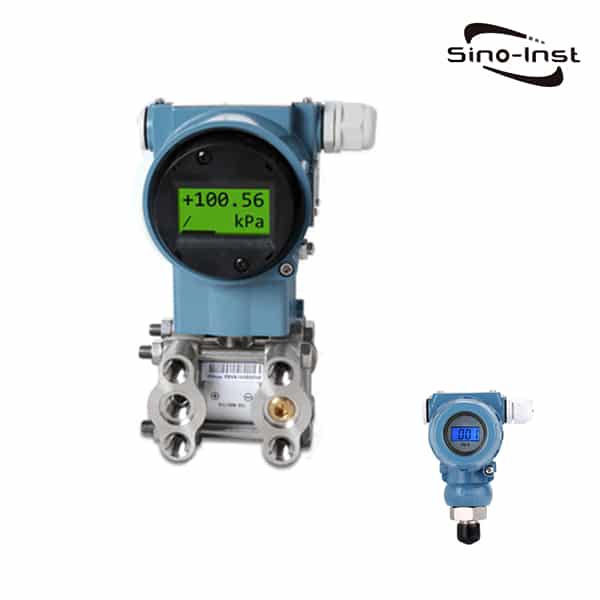

绝对压力变送器测量设备内介质的绝对压力。其参考压力为绝对值 0（真空），与大气压力无关。因此，压力核心的低压侧设有真空密封腔。

当实际大气压力的波动幅度超出允许范围，对过程参数造成影响时，就必须使用绝对压力变送器。例如，在当地平均大气压力与标准大气压力偏差较大的地区。

Sino-Inst提供多种用于工业压力测量的压力传感器。如有任何疑问，请联系我们的销售工程师。

联系我们

绝对压力变送器特点

传感器类型：工业压力传感器
现场配备全功能按钮
压力范围：0 … 1 mbar 至 0 … 600 bar
输出/量程：0 – 10 V、0 – 5 V、1 – 5 V、10 mV/V、4 – 20 mA、HART
压力接口/接头：1/2 MNPT、1/4 FNPT、1/4 MNPT、1/8 MNPT
工作温度范围：-40 – 85 °C [-40 – 185 °F]

延申阅读：如何校准HART压力变送器

参数

应用范围：	液体、气体或蒸汽
测量范围：	0-41MPa
输出信号：	4~20mAdc 输出，叠加 HART 协议数字信号（两线制）
电源：	外部电源 24Vdc，电源范围 12V~45V
危险场所安装：	防爆型 ExdIIBT5Gb；本质安全型 ExialCT.4/T5/T6Ga；
迁移特性：	在最小量程（量程压缩比为 40:1）下，最大正向偏移零点为量程上限的 39/40 倍。最大负向偏移零点可以是量程下限。绝对压力变送器无负向偏移。（无论输出形式如何，正负偏移后，量程上下限均不得超过量程限值）
温度范围：	电子电路板工作温度 -40~85℃；敏感元件工作温度 -40~104℃；存储温度 -40~85℃；带数字显示时工作温度 -25~75℃。 -40~85℃（无损坏）
相对湿度：	0~95%
过压限制：	量程 3 至 8 可承受 0（绝对压力）~13.78MPa 的压力，压力变送器无损坏；量程 9 压力不超过 31.29MPa；量程 0 压力不超过 51.4MPa：正常工作压力为 3.43kPa（绝对压力）至量程上限。
体积变化：	小于 0.16cm³
阻尼：	时间常数可在 0.2~32.0s 范围内调节。
精度：	±0.1%，±0.075%
稳定性：	最大量程的 ±0.1%/12 个月
温度影响：	包括零点和量程在内的温度误差为最大量程的 ±0.2%/20℃
电源影响：	小于输出量程的 0.005%/V。
振动影响：	在任何轴向上，频率为 200Hz，误差为最大量程的 ±0.05%/g。
负载影响：	只要输入变送器的电压高于 12V，在负载工作区内就不会受到负载的影响。
安装位置影响：	最大零位误差不超过 0.2kP，可通过校正消除，且不影响量程；测量体相对于法兰的旋转不会产生影响。
注：在无迁移、316不锈钢隔离膜和其他标准测试条件下。

订购指南

型号	变送器类型
GP	压力变送器
AP	绝对压力变送器
代码	标尺量程
2	0-0.10～3.5kPa(0-10～350mmH2O)
3	0-0.8～8.0kPa(0-80～800mmH2O)
4	0-4.0～40kPa(0-400～4000mmH2O)
5	0-20～200kPa(0-2000～20000mmH2O)
6	0-70～700kPa(0-0.7～7kgf/cm2)
7	0-210～2100kPa(0-2.1～21kgf/cm2)
8	0-700～7000kPa(0-7.0～70kgf/cm2)
9	0-2.1～21MPa(0-21～210kgf/cm2)
0	0-4.1～41MPa(0-41～4100kgf/cm2)
代码	输出形式
E	4-20mAdc 线性输出
SF	4-20mAdc 线性输出 + HART 信号，现场全功能按钮
F	MODBUS-485 信号

代码	压力连接
L1	1/4NPT-18 内螺纹（不含腰部接头标准件）
L2	1/2NPT-14 内螺纹
L3	M20×1.5 外螺纹
代码	可选配件
M4	LCD 多功能数字显示头
B1	弯管支架
B2	板材弯管支架
B3	管道安装支架
D0	排气阀位于末端
D1	侧排气阀位于上部
D2	侧排气阀位于上部
C02	M20×1.5 螺母和 Φ14 压力短管
C12	1/2NPT-14 外螺纹和 Φ14 压力短管
C22	1/4NPT-18 外螺纹和 Φ14 压力短管
C32	1/4NPT-18 转 M20×1.5 外螺纹
C42	1/2NPT-14 转 M20×1.5 外螺纹
C43	1/2NPT-14 转 1/4NPT-18 内螺纹
C44	1/2NPT-14 转 1/2NPT-14 外螺纹螺纹
C45	1/2NPT-14 转 G1/2 外螺纹
X1	禁止使用油
Gd	测量镀金膜片盒
Da	防爆型 ExdIIBT5Gb；（防爆证书编号：CE16.1163）
Fa	本质安全型 ExiaIICT4 / T5 / T6Ga；（防爆证书编号：CE15.2354X）

代码	法兰连接器	排气/排水阀	隔离膜片	填充液
22	316不锈钢	316 不锈钢	316不锈钢	硅油
23	316不锈钢	316 不锈钢	哈氏合金C	硅油
24	316不锈钢	316 不锈钢	蒙乃尔合金	硅油
25	316不锈钢	316 不锈钢	钽	硅油
33	哈氏合金C	哈氏合金 C	哈氏合金C	硅油
35	哈氏合金C	哈氏合金 C	钽	硅油
44	蒙乃尔合金	蒙乃尔合金	蒙乃尔合金	硅油
代码	壳体材料	导管入口尺寸
A	低铜铝合金聚氨酯涂层	M20×1.5
B	低铜铝合金聚氨酯涂层	1/2-14 NPT
C	不锈钢	M20×1.5
D	不锈钢	1/2-14 NPT

阅读更多：常见压力单位

什么是绝对压力？

以完全真空为零标准表示的压力称为绝对压力。绝对压力只有正值。

什么是绝压变送器？

绝压 (AP) 变送器测量的是相对于理想（完全）真空压力（绝对零度压力）的压力。

因此，绝压变送器不受局部大气波动的影响。

所有绝对压力测量值均为正值。测量单位中的字母“a”或缩写“abs”（例如，inH₂O(abs) 或 psia）表示绝对压力测量值。

任何关键的储存和输送（例如有毒气体）都会因大气条件的变化而变化。因此，这些系统必须精确，并使用静态参考。

绝压变送器用于气体或液体压力与大气变化隔离的应用中。例如，在对密封压力容器进行长时间泄漏测试时。

绝压传感器的工作原理是什么？

绝对压力变送器主要由两部分组成。一部分直接与被测侧连接，另一部分设计为绝对真空参考腔。这两个腔室共同构成绝对压力系统。当两侧压力不一致时，差值信号会通过专用传输线传输。后台计算机系统计算出差值后，被测侧的压力值会直接显示出来。

绝压传感器的应用

绝压传感器和绝压表常用于需要监测的工业高性能真空泵。
它用于在洁净环境中对医疗产品进行真空包装，以确保卫生无菌地送达医院和医生处。
在食品行业，当需要尽可能高的真空度以防止氧气导致易腐食品变质时，可以使用真空包装。这可以显著延长产品的风味和保质期。
在肉类包装中，必须产生符合要求的真空度，才能安全地保证最长的保质期。
而受大气影响的压力传感器无法监测高真空度。
在科研实验室、大学、军事和航空航天工业中，也存在需要真正绝对压力传感器和仪器的应用。

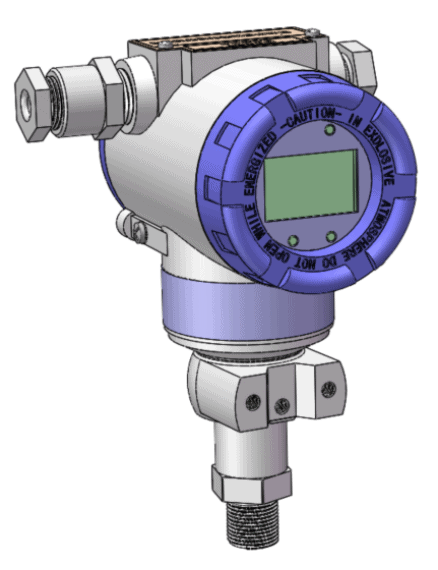

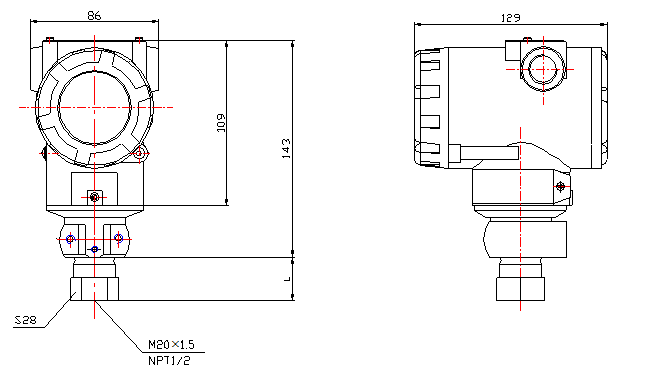

Sino-Inst供应直装式压力/绝压变送器。

绝压变送器校准

首先进行 4-20mA 微调。此微调用于校准变送器内部的数模转换器 (D/A)。由于此微调不涉及传感元件，因此无需外部压力信号源。
再次进行全面微调。使 4-20mA 的数字读数与实际施加的压力信号一致。因此，需要使用压力信号源。
最后，重新量化量程。通过调节 4-20mA 模拟输出和外部压力信号源来实现。其功能与变送器外壳上的零点 (Z) 和量程 (R) 开关完全相同。

绝压变送器与表压变送器

绝压变送器

绝对压力变送器可用于脱气系统、蒸馏塔、蒸发器和结晶器等设备的绝对压力测量，测量范围可达10MPa以下。绝压变送器的δ室接收测得的绝对压力信号，另一端密封于高真空参考腔内，并将信号转换为4～20mA直流信号输出。

表压变送器

一般而言，表压变送器主要由称重传感器（也称压力传感器）、测量电路和过程连接组成。它可以将称重传感器感受到的气体、液体等物理压力参数转换为标准电信号（例如4～20mA等），并提供报警指示器、记录器和调节器等辅助指示器，用于测量、指示和过程调节。

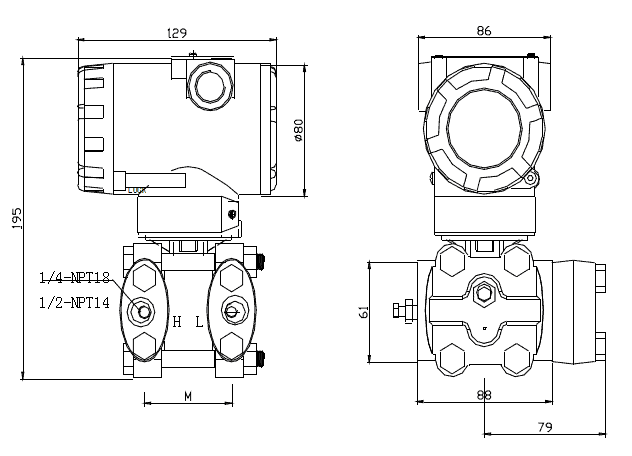

SMT3151AP 绝压变送器
