什么是固体流量计？
固体流量计适用于测量各种金属封闭管道中固体的质量流量，流量范围从 kg/h 到 t/h。该系统适用于在线监测粉末、粉尘、颗粒等固体的流量，这些固体可以通过气力输送或自由落体（1nm-20mm）的方式输送。固体流量计也称为固体粉末流量计、智能静电粉末流量计、固体粉尘流量计、煤粉流量计、矿物粉末流量计、石灰流量计、水泥流量计、面粉流量计、石油焦粉流量计等。
Sino-Inst 供应GTL/C型粉末流量计。该智能静电粉末流量计可连续测量工艺过程中散装固体物料的流量。采用环形传感器，适用于测量各种金属封闭管道（从kgh到th）中的固体质量流量。该系统适用于在线监测管道气力输送的粉末、粉尘等固体流量。也称为管道固体流量计、固体粉末流量计、智能静电粉末流量计、固体粉尘流量计、微波固体流量计等。适用物料包括：煤粉、矿物粉末、石灰、水泥、面粉、石油焦粉等。
固体流量计参数
| 管道气体压力 | -0.1Mpa～2 Mpa |
| 管道气体流量 | 1m/s～30 m/s |
| 管道气体温度 | -50℃～260℃（可定制450℃高温） |
| 管道外径 | 10mm～600mm （标准5、10、15、20、25、32、40、50、65、80、100、125、150、200mm等，特殊规格可定制） |
| 精度等级 | ±5% 满量程 |
| 测量范围 | 0-20/100/500/2000kg/h（10kg测量范围可定制） |
| 粉尘粒径 | 0.1uM～200 uM |
| 传感器结构 | 畅通管道 |
| 工作环境电磁场 | 50Hz时具有高灵敏度= 60A/m |
| 工作环境湿度 | 无冷凝 90% |
| 温度 | PTFE 内衬：-20℃ 至 +120℃ 高温型 PTFE 内衬：-20℃ 至 +260℃ |
| 工作环境振动 | 高连续振动，任意方向，任意频率：均方根值 2g (20m/s²) |
| 工作环境防护 | 防护等级：IP66/NEMA4 铝合金外壳 |
| 发射器电源 | 24V（可选范围 15V～32V） |
| 变送器输出 | 4～20mA 隔离输出 |
| 响应时间 | 1 s |
| 功耗 | 3W |
| 零点漂移 | 小于 1% |
| 满量程漂移 | 小于 1% |
延伸阅读：固体雷达液位传感器——粉尘固体液位测量
固体流量计工作原理
固体流量计基于固体材料接触带电的原理。
粉末在气力输送过程中会积累一定量的电荷。这种现象是由粉末颗粒之间以及颗粒与管壁之间持续的碰撞、摩擦和分离过程引起的。
固体流量计的传感器部分由一段短不锈钢管、一个环形电极和一个绝缘层组成。短管的两端通过法兰与管道连接。接地的金属管壁起到电磁屏蔽的作用。
当带电颗粒通过测量管段时，传感器基于静电感应原理检测带电颗粒的电荷量。前端电路与传感器连接，对信号进行放大。然后，由高速中央处理器核心的转换器进行计算和处理，计算并处理出流量。该信号被转换为与粉末流量线性相关的标准电流信号。它用于流量控制和调节。
延伸阅读：不锈钢流量计|可选304-316材质
固体流量计特点
- 适用于气力输送装置的输送过程；
- 智能设计，可测量几乎所有固体物料；
- 一体化设计，传感器、变送器和显示器集成在一起；
- 无节流部件，测量过程中无压力损失；
- 非接触式测量，不受温度、压力和振动的影响。
固体流量计的优势
- 先进的环形电荷传感器具有响应速度快、灵敏度高、测量精度高等优点；
- 测量速度极快，静态重复性好；
- 沉淀物等静态颗粒不会影响产品的工作性能；
- 不锈钢外壳坚固耐用，聚四氟乙烯内衬耐高温高压；
- 安装简便，无需维护。
固体流量计应用
- 电厂锅炉喷煤、煤粉质量、浓度、流量测量；
- 电厂垃圾焚烧发电中活性炭流量检测；
- 气力输送过程中石灰石粉流量测量；
- 磷酸钠流量监测；
- 高炉喷煤流量检测。
应用行业：
化工、化纤、玻璃制造、食品、造纸、矿冶、环保、钢铁、电厂、石油、水泥制造等工业领域。
用于测量煤粉、矿物粉、石灰、水泥、面粉、石油焦粉等各种细小颗粒的体积流量。
了解更多：化工流量计指南

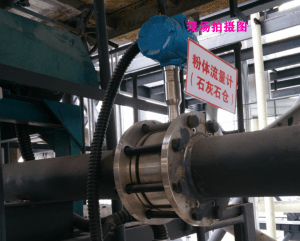

如何测量固体流量？
固体流量计基于固体物料接触带电的原理。粉末状物料在气力输送或自由落体过程中会积累一定量的电荷。
固体流量计采用当今先进的环形传感器，能够有效捕获每个通过环形传感器的带电粉末颗粒信号。该信号经放大电路放大、整形和滤波后，再由高速处理器处理，最终输出与粉末流量的标准电流信号呈线性关系。
GTL/C型粉末流量计适用于测量金属封闭管道中固体物料的质量流量，测量范围从kg/h到t/h。该系统适用于在线监测气力输送的粉末、粉尘等固体物料的流量，可广泛应用于电力、冶金、水泥、制药、化工、食品制造等行业。
固体流量计选型指南
在为您的工艺流程选择合适的固体流量计时，中仪器建议您根据以下条件做出最佳选择：
- 最大流量
- 物料粒径
- 物料温度
- 堆积密度
根据应用条件和物料特性找到适合您工艺流程的固体流量计后，您还应考虑以下影响因素：
- 磨损：磨损会影响测量部件的使用寿命。值得注意的是，物料流量的变化也会导致明显的磨损。
- 粘附：物料不应粘附或积聚在测量部件表面，因为粘附或积聚的物料会产生缓冲效应，从而导致校准偏差。
- 腐蚀性：腐蚀性物料会损坏流量计组件。腐蚀性气体也需要注意。
- 气流：不稳定且不可预测的气流会影响气流的测量精度。
- 物料流量不稳定：对于物料流量不均匀的情况，请选择位移传感器式固体流量计。由于位移式固体流量计具有机械液压缓冲的特性。

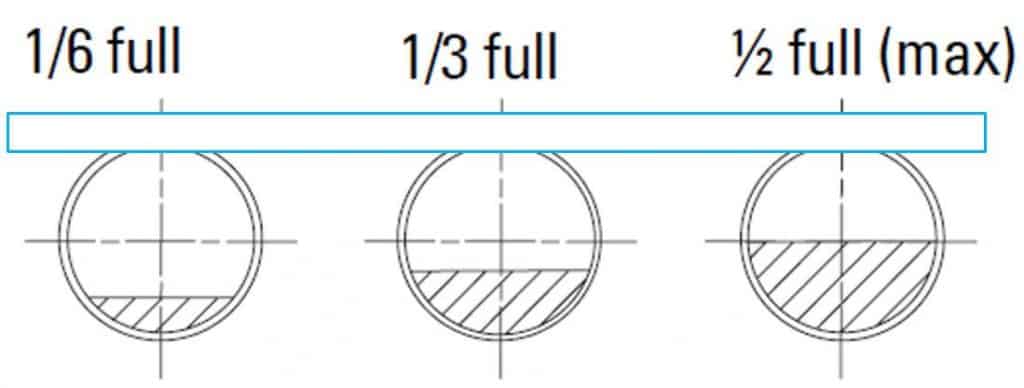

固体流量计导流管容量的选择：
延伸阅读：GWR固体料位传感器 – 用于水泥筒仓 – 灰粉计量

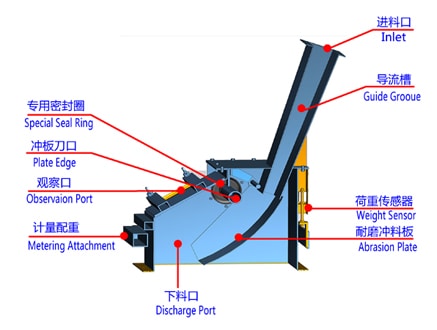

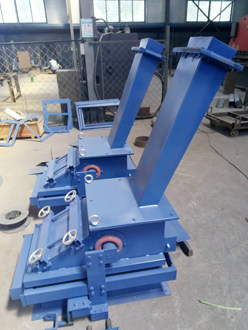

冲击式固体流量计
冲击式固体流量计用于计量流动性强的粉状和颗粒状物料。主要适用于封闭式物料流，安装受限，以及其他类似产品无法适用的场合。广泛应用于建材、水泥、化工、煤炭、矿山、陶瓷、玻璃、冶金、粮食、化肥、饲料、港口、电力、焦化、环保等行业。
- 全钢框架结构，刚性强，强度高。
- 采用特殊计量槽，确保耐磨性、物料不粘连和测量精度。
- 采用高精度数字称重模块和数字传输技术，电路简单，无需调整和分段，分辨率高，信号无衰减，抗干扰能力强。
- 控制器采用触摸显示技术，中英文图形显示，引导式操作模式，操作简便，无需记忆。
- 可连接485通信、CAN通信、DCS、PLC等接口。
- 采用GPRS无线数据传输功能，可提供短信报告、远程诊断和秤校准等功能。
- 测量精度：≤±1%
- 进料能力：2-1000吨/小时
- 电源：220V/AC±15%，50Hz±2%
- 使用环境：
秤体：-45～60℃
控制柜：0℃～45℃ - 相对湿度：≤90%
固体流量计将测得的物料流量信号发送至微处理器控制系统。系统自动计算物料的瞬时流量和累计输出量。微处理器控制器不断将实际流量与设定流量进行比较，并控制预进料装置的位置或速度，从而改变物料的进料量，以实现恒速进料。
校准室的功能是对进料部分进行不规则校准，持续校正进料部分的误差，以确保进料精度。

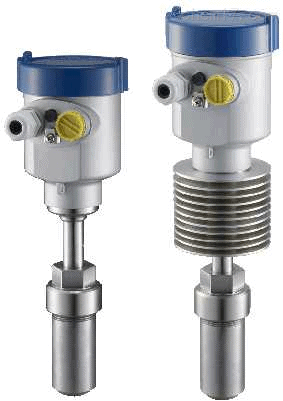

微波固体流量计 – 气体粉末防爆型
微波固体流量计采用最新的微波技术，适用于金属管道中固体的流量测量。
可进行在线流量测量。所有粉末、粉尘、碎屑和颗粒物均可重复测量。测量范围从千克/小时到吨/小时不等。
微波固体流量计适用于气力输送或自由落体输送过程中的在线测量，因此是经济高效的称重系统的理想替代方案。
液位监测器和显示器可用于各种场合，检测粉末和固体颗粒的流动/非流动状态。可根据输出类型（继电器或模拟量）要求选择SFD-2固体液位监测器或SFI固体液位显示器。
微波固体流量计采用24GHz高频微波。通过传感器与管道之间的电磁场耦合，产生测量场。
当被测介质通过微波检测场时，传感器发射低功率微波，并接收被物体反射的能量。由于接收到的微波反射频率与发射频率存在频率差，因此在输出端产生低频交流电压。由此，微波传感器即可检测流动介质的量和流量。
测量场的微波能量被固体颗粒反射并被接收器接收。根据多普勒原理，微波固体流量计只能测量流动的颗粒。通过结合记录的颗粒数量和状态，即可计算出流量（质量）。
- 非接触式在线质量流量测量
- 结构紧凑，无需防护罩
- 安装启动简便快捷，经济高效
- 灵敏度可调
- 配备 RS485 接口，可连接系统
- 采用最先进的微波技术
- 坚固耐用的不锈钢外壳
- 耐磨
- 免维护
- 微波固体流量计 17-8511-11 的主要特点如下：
- 非插拔式快速安装，无需与被测介质直接接触
- SFD-2 可提供继电器输出和便捷的电子远程控制
- SFI 固体流量显示器提供可调模拟信号
- 已通过 CSA CLASS II, DIVISION 1 认证，可在危险环境中使用
- 适用于气力输送装置和自由落体输送工艺
- 适用于各种固体物料，输送量范围从几公斤/小时到几吨/小时
- 管内无需防护罩，内部接头采用齐平式安装
- 非接触式测量，不受温度、压力和振动的影响
- 测量速度极快，静态重复性好
- 静止颗粒（例如沉积物）不会影响测量结果
- 传感器-变送器距离可达 2000 米
- 限值报警监控，带报警触点
- 高灵敏度型号 MF3000-S 适用于极小流量
- MF3000-D 适用于高压环境
- 适用于 ATEX 20 区和 2 区

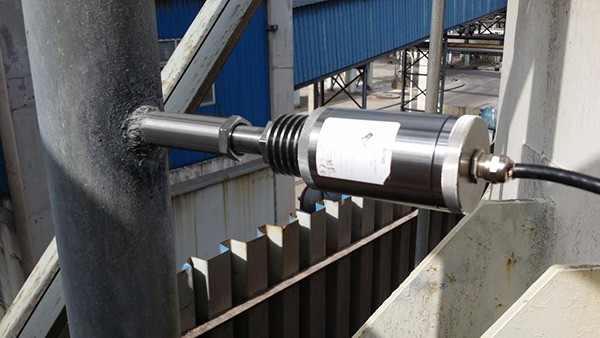

- 炼铁高炉喷煤和电厂锅炉喷煤（可在线监测喷煤主管道及各支管的瞬时煤粉浓度，并判断各风口的工作状态）。
- 监测各种燃料锅炉的烟尘排放浓度。
- 广泛应用于各种工业领域，包括：炼钢、发电、石油、化工、制药、建材加工、煤炭开采、水泥制造和包装等行业。
- 可检测各种粉尘，例如沙子、石膏、木屑/工艺木屑、水泥、煤灰/焦粉、面粉、碳酸钙粉、滑石粉、碎石、石灰粉、石灰石粉等。
微波 固体流量计 可监测输送管线部分或整条管线的堵塞情况。监测储罐上游介质的架桥状态。监测因上游设备故障导致的介质流量异常或不足。监测……的流动状态。介质。控制设备的启动/停止。控制下游工艺。
