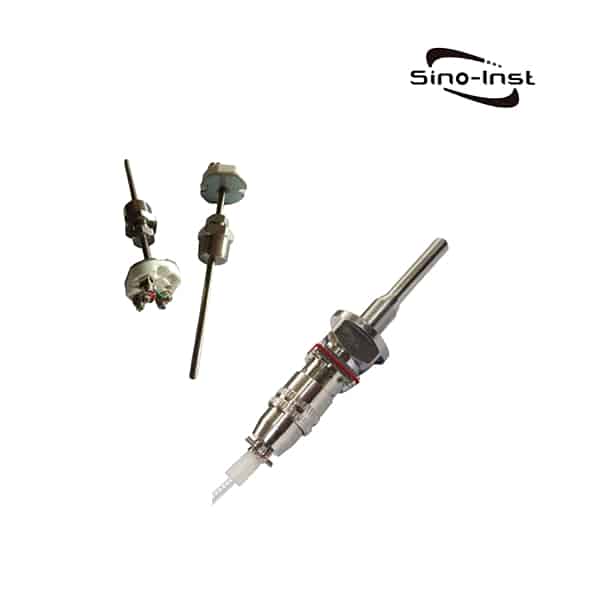

热阻式温度计

热阻式温度计是中低温地区最常用的温度检测器。

热阻的原理是利用导体或半导体电阻值随温度变化的特性来测量温度及相关参数。热阻大多由纯金属材料制成，目前铂和铜是应用最广泛的金属。镍、锰、铑等材料也曾被用于制造热阻。热阻通常需要通过导线将电阻信号传输至计算机控制设备或其他辅助仪器。

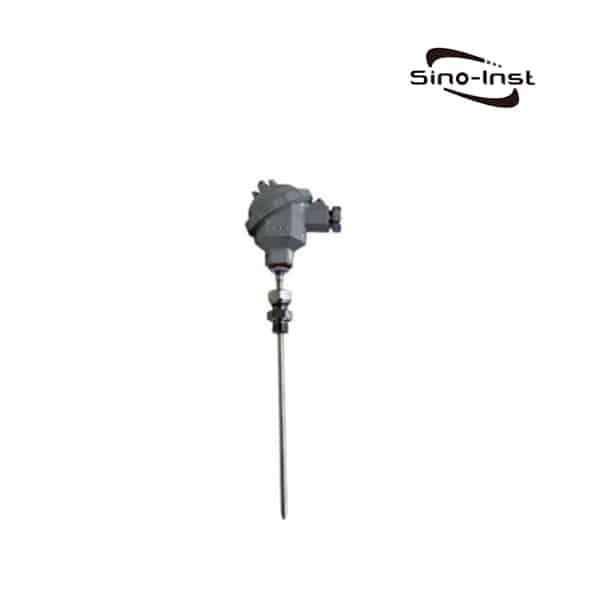

护套式热阻

护套式热阻利用了材料温度变化时其电阻也会变化的特性。当电阻变化时，仪器会显示与该电阻值对应的温度。

它通常与显示仪器、记录仪器、电子计算机等配合使用。它可以 直接测量-200℃～500℃范围内液体、蒸汽、气体和固体表面的温度。

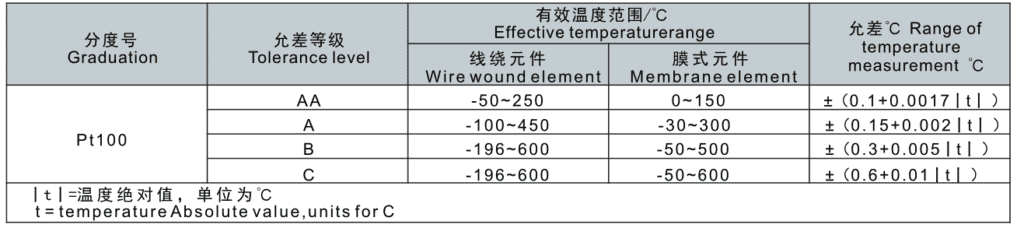

耐度

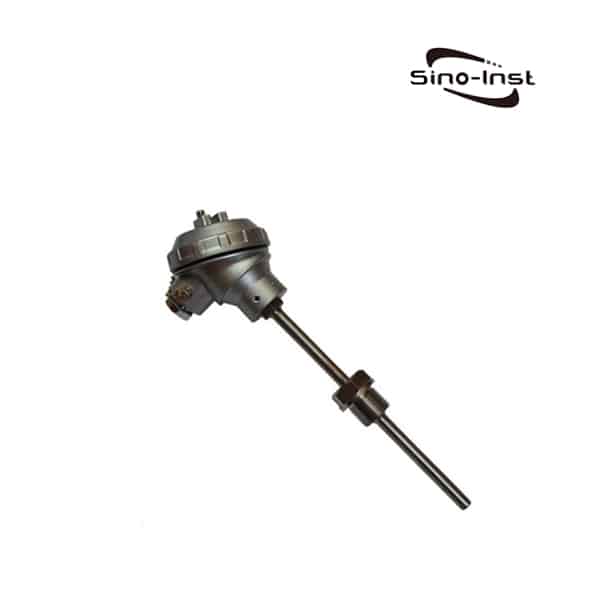

组装式热阻

组装式PT100热阻由热阻/铂电阻元件、金属保护管、氧化镁绝缘粉和延长线组装而成。

该产品结构简单，应用范围广泛，适用于大多数热阻测温场合。根据不同客户的需求，可制成耐磨型、防腐蚀型、防爆型、防水型和耐高温型。

1. 采用压力弹簧式温度传感元件，因此具有良好的抗振性能；
2. 无需补偿线，节省成本；
3. 测量精度高；
4. 机械强度高，耐压性能好；
5. 采用进口薄膜电阻，性能可靠稳定；

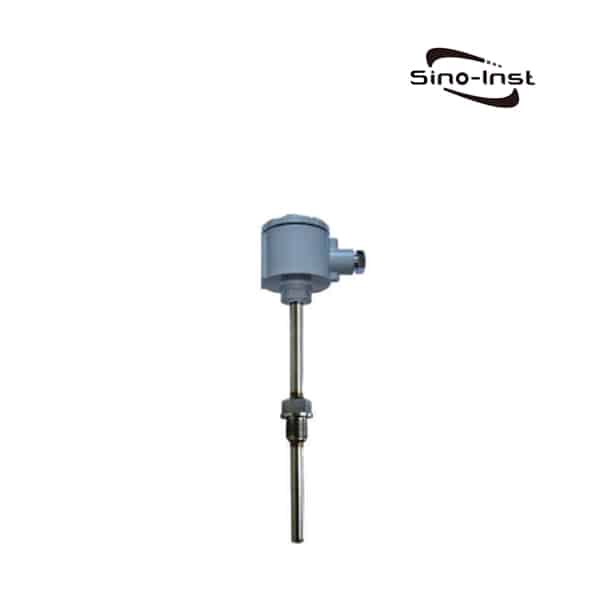

防爆隔热

防爆隔热的原理是利用防爆材料间隙。接线盒及其他部件的设计强度要足够。所有会产生火花、电弧和危险温度的部件都密封在接线盒腔体内。当腔体内发生爆炸时，火焰可以通过接缝处的间隙被熄灭和冷却，从而防止爆炸后的火焰和温度传递到腔体外。因此，防爆隔热是有效的。

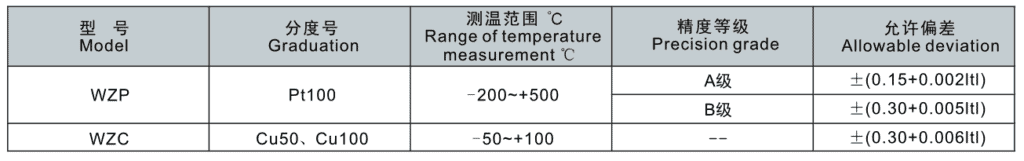

温度测量 范围和误差容限

证据清单

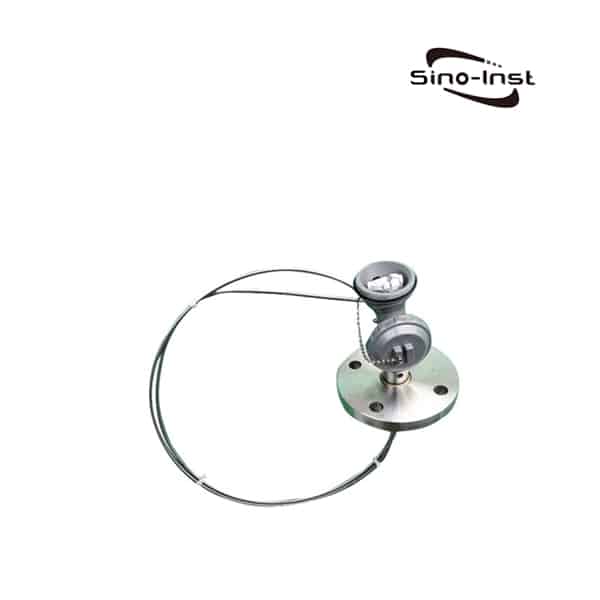

PT100

Pt100是一种铂热阻，其阻值与温度变化成正比。它常用于 低温 环境的温度检测，可实现工业 现场温度 控制信号的一输入二输出和一输入四输出两种模式。

Pt100铂热阻目前广泛应用于医疗、电气、工业等高精度测温设备，以及温度计算、电阻计算等领域。

热阻的主要类型：

①普通 热阻

热阻的测温原理是：被测温度的变化直接反映在热阻电阻的变化上。因此，热阻引线等各种导线的电阻变化都会影响温度测量结果。

②端面热阻

端面热阻的感温元件由经过特殊处理的电阻丝缠绕而成，紧密贴合在温度计的端面上。与普通轴向热阻相比，它可以更准确、更快速地反映被测端面的实际温度。适用于测量轴承衬套等机械零件的端面温度。

③铠装热阻

铠装热阻是由感温元件（电阻）、引线、绝缘材料和 不锈钢 套筒组成的整体。其外径一般为φ2～φ8mm，最小可达φmm。
与普通热阻相比，它具有以下优点：

1. 体积小，无内部气隙，热惯性小，测量滞后小；
2. 机械性能好，抗振动和抗冲击；
3. 可弯曲，易于安装；
4. 使用寿命长。

④防爆热阻

防爆热阻通过特殊结构的接线盒，将壳体内因火花或电弧影响而产生的爆炸性混合气体限制在接线盒内，不会对生产现场造成过大的爆炸。防爆热阻可用于Bla-B3c级爆炸危险场所的温度测量。

热阻和热电偶的区别

区别一：温度测量原理不同

热阻温度测量基于金属导体电阻值随温度升高而增大的特性。其主要特点是测量精度高、性能稳定。其中，铂热阻的测量精度最高，不仅广泛应用于工业温度测量，还被制成标准参考仪器。

热电偶是将两种不同材料的导体或半导体A和B焊接在一起形成闭合回路。当导体A和B的两个连接点1和2之间存在温差时，两者之间会产生电动势，从而在回路中形成较大的电流。这种现象称为热电效应。

区别二：热电偶和热阻的分类不同

常用的热阻材料大多为单一金属。应用最广泛的热阻材料是铂和铜。铂电阻具有精度高、稳定性好、非线性等优点，温度越高，电阻变化率越小。铜电阻在温度测量范围内，电阻值与温度呈线性关系，温度线数量较多，但超过150时容易氧化。热阻的索引编号有Cu50、Pt100、Pt1000等，前面的字母表示热阻的材质，后面的数字表示热阻的阻值。

热电偶由两根不同的导体（称为热电偶丝或热电极）组成，两端连接成一个回路。常见的K型热电偶由镍铬镍硅合金构成。自1988年1月1日起，我国热电偶和热阻的生产均按照IEC国际标准进行。S、B、E、K、R、J、T七种标准热电偶被指定为我国统一设计的热电偶。

区别三：温度范围不同

热阻是中低温领域常用的温度传感器，分为铂热阻、铜热阻等，温度测量范围也各不相同。一般来说，热阻的测量范围为-200℃至600℃。

相比之下，热电偶的温度测量范围要大得多。B型热电偶的温度测量范围最大，甚至可以测量0℃至1800℃的温度。普通的K型热电偶也能测量-40℃至1200℃的温度。但由于热电偶在低温领域的测量精度不高，因此在测量较低温度时，使用热阻更为合适。

区别四：连接方式不同

There are currently three main ways to connect thermal resistance: two-wire, three-wire, and four-wire. 目前热阻的连接方式主要有三种：两线制、三线制和四线制。两线制的精度相对较低，而四线制则更多地用于实验室的精确测量。我们常用的热阻大多采用三线制。这是因为测量热阻的电路通常是一个不平衡电桥。三线制中，一根导线连接到电桥的电源端，另外两根导线分别连接到热端和热端。热端分别连接热阻所在的电桥臂和与其相邻的电桥臂。这样可以消除导线电阻引起的测量误差，大大提高测量精度。

热电偶对热阻的要求没有那么高，它们都是两线制。与热阻不同，热电偶 的输出信号是毫伏级信号。

Sino-Inst 是一家专业的热阻制造商，产品包括：铠装热电偶、组装式热电偶、防爆热电偶等。

Sino-Inst 的热阻产品，中国制造，品质优良，价格实惠。我们的温度测量仪器广泛应用于中国、印度、巴基斯坦、美国等国家和地区。
