音叉密度计又称密度分析仪、叉式密度计或密度传感器。音叉密度计是一种以密度为主要控制参数的过程控制仪器，也可作为在线分析仪器，用于测量其他质量控制参数，例如固含量。它能够连续、实时地在线测量流体密度。音叉密度计安装在管道、敞口或封闭式储罐中，被测流体的密度直接取决于插入传感器的介质中音叉所接收到的振动频率。
音叉密度计的特点
技术参数
| 测量范围 | 0 – 2.5 g /cc (0 – 2500 kg/m3)，0~100.0% |
| 校准范围 | 0 – 2.5 g /cc (0 – 2500 kg/m3)，0~100.0% |
| 测量精度 | ± 0.001 g /cc (± 1 kg/m3) ，±0.5% |
| 重复性 | ± 0.001 g /cc (± 0.1 kg/m3) ±0.1% |
| 工作温度范围 | -50℃ ~ +150℃ |
| 工作压力 | 4mpa |
| 流体粘度范围 | 0 – 2000 cP |
| 温度系数 | 校正后小于 0.1 kg/m³/°C (±0.5%) |
| 压力效应 | 可忽略不计 |
| 内置温度传感器 | 数字传感器，温度补偿 |
| 接触介质材质 | 316L、2205、2507 不锈钢、Ha C、钛、PTFE/PFA |
| 叉形涂层 | 标准 PTFE 或 PFA |
| 电源 | 24VDC, ≥50mA |
| 模拟信号输出 | 4-20mA，0-1000Hz，RS485 Modbus RTU HART |
| 输出精度（20℃） | 读数的±0.1% 或满量程的±0.05%。 |
| 输出重复性（-40 ~ +85°C） | ± 0.05% FS |
| 过程连接 | DIN 50 PN16 G1.5″ 螺纹，3″ 卡盘，IDF 和 RJT 卫生级 |
| 防护等级 | IP65 |
| 外壳 | 铝合金 |

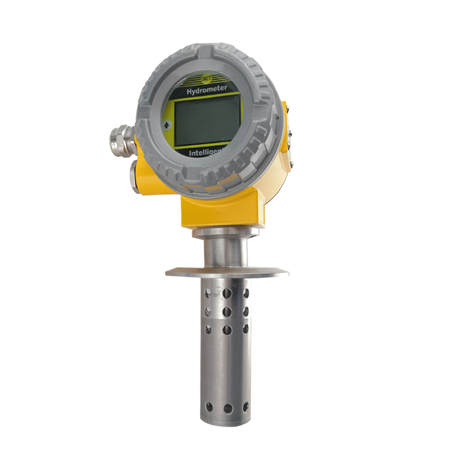

- 型号：酒精浓度计
- 长度：150mm
- 测量范围：0-2.5g/cm³ (0-100%)
- 测量精度：0.002g/cm³ (0.5%)
- 电压：DC24V
- 防爆等级：Exd IICT6 Gb
- 电气接口：M20*1.5
- 接触介质材质：316L不锈钢，内置温度传感器
- 液晶显示屏：密度、浓度、比重、温度
- 型号：潜水式音叉 密度计
- 四线制/两线制
- 电源：DC24V
- 连接方式：DN50PN16
- 插入长度：10米
- 接触介质材质：316L不锈钢
- 输出：2路4-20mA+RS485/MODBUS
- 电气接口：M20*1.5
- 显示：小数点后四位，LCD液晶显示屏，可远程控制PLC/DCS
- 接线盒：铝合金

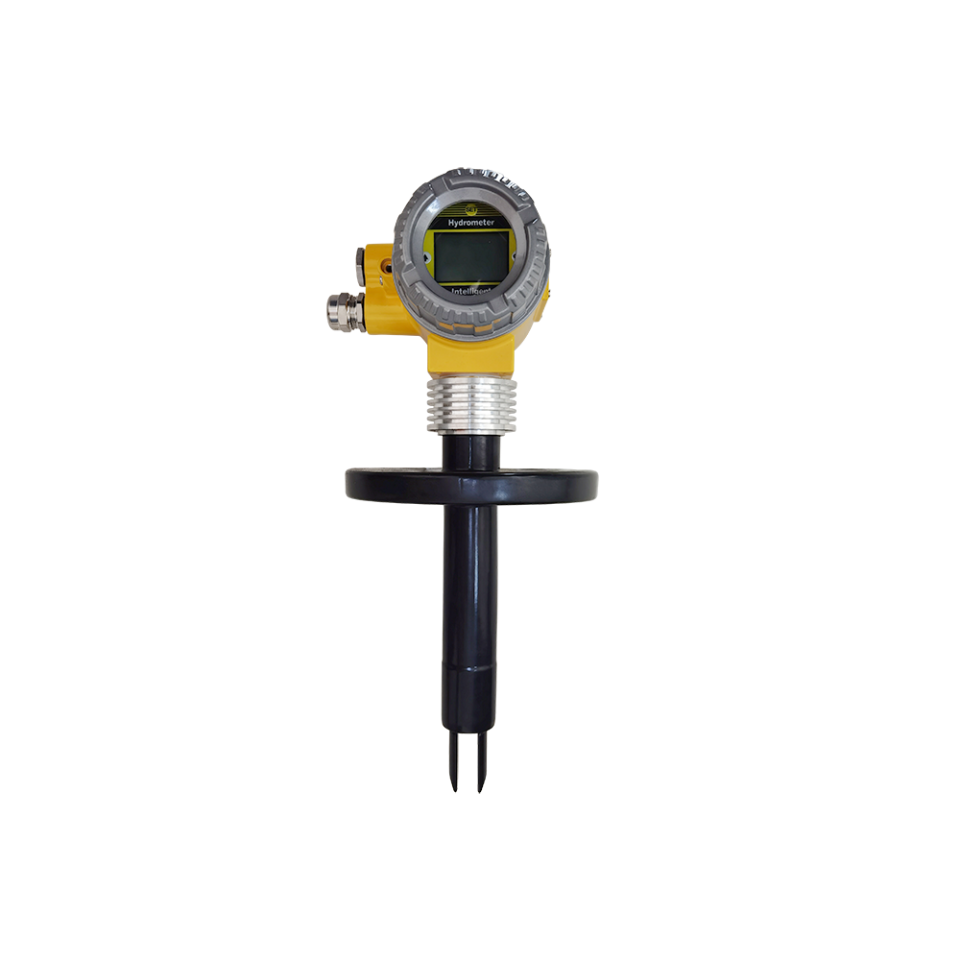

- 型号：防腐蚀音叉密度计
- 四线制
- 电源：DC24V
- 连接方式：DN50PN16
- 插入长度：150mm
- 接触介质材质：316L不锈钢，内衬PTFE
- 输出：2路4-20mA+RS485/MODBUS/HART
- 电气接口：M20*1.5
- 显示：小数点后四位，LCD液晶显示，可远程控制PLC/DCS
- 接线盒：铝合金

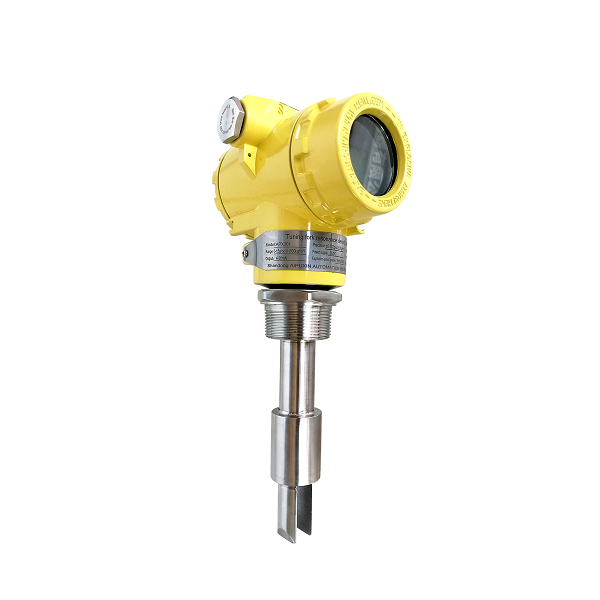

- 型号：螺纹式音叉密度计
- 四线制
- 电源：DC24V
- 连接方式：G1-1/2螺纹
- 插入长度：150mm
- 接触介质材质：316L不锈钢
- 可定制（HAC、钛、2205、2507
- 双相不锈钢，负载）
- 输出：2路4-20mA+RS485/MODBUS/HART
- 电气接口：M20*1.5
- 显示：小数点后四位，LCD液晶显示，可远程连接PLC/DCS
- 接线盒：铝合金

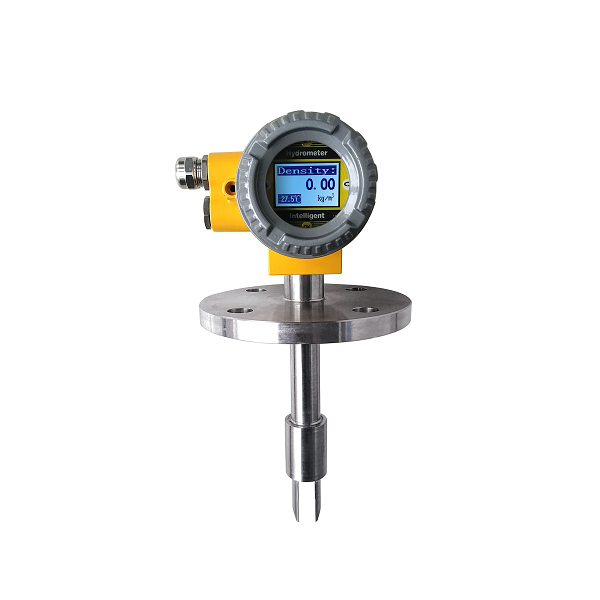

- 型号：法兰式标准音叉密度计
- 四线制（用于测量石灰浆、泥浆等）
- 电源：DC24V
- 连接方式：DN50PN16-20592
- 插入长度：150mm
- 接触介质材质：316L不锈钢
- 可定制（HAC、钛、2205、2507
- 双相不锈钢、铝、PTFE/PFA）
- 输出：2路4-20mA+RS485/MODBUS/HART
- 电气接口：M20*1.5
- 显示：小数点后四位，LCD液晶显示，可远程控制PLC/DCS
- 接线盒：铝合金
- 内置温度传感器，自动补偿
- 型号：卫生级卡盘式音叉密度计
- 四线制
- 电源：DC24V
- 连接方式：3英寸卡盘
- 插入长度：150mm
- 接触介质材质：316L不锈钢
- 可定制（HAC、钛、2205、2507
- 双相不锈钢、棕褐色、PTFE/PFA）
- 输出：2路4-20mA+RS485/MODBUS/HART
- 电气接口：M20*1.5
- 显示：小数点后四位，LCD液晶显示，可远程控制PLC/DCS
- 接线盒：铝合金
- 内置温度传感器，自动补偿

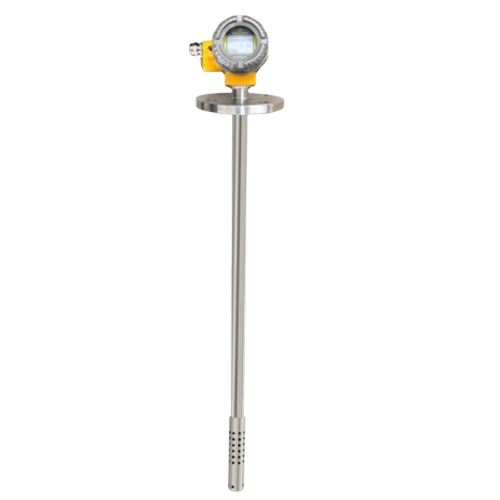

- 型号：顶部安装式音叉密度计
- 四线制/两线制
- 电源：DC24V
- 连接方式：DN50PN16
- 插入长度：3米（屏蔽型）
- 接触介质材质：316L不锈钢
- 输出：2路4-20mA+RS485/MODBUS/HART
- 电气接口：M20*1.5
- 显示：密度、浓度、温度，可远程控制PLC/DCS
- 接线盒：铝合金
- 内置温度传感器，自动补偿

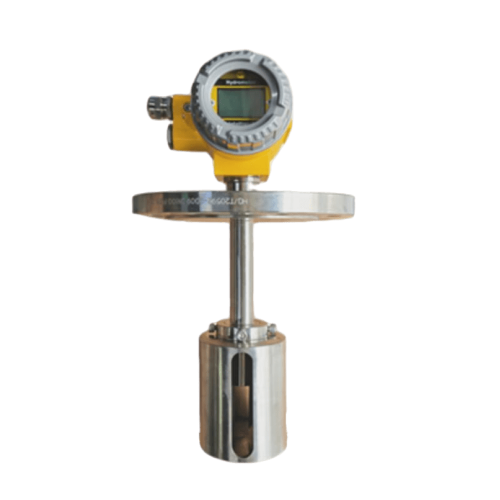

- 型号：带搅拌槽的池式水箱或特殊型号
- 四线制
- 电源：DC24V
- 连接方式：DN50PN16
- 插入长度：150mm
- 接触介质材质：316L不锈钢
- 可定制（HAC、钛、2205、2507
- 双相不锈钢、棕褐色、PTFE/PFA）
- 输出：2路4-20mA+RS485/MODBUS/HART
- 电气接口：M20*1.5
- 显示：小数点后四位，LCD
- 接线盒：铝合金
- 内置温度传感器，自动补偿
量筒
音叉密度计原理
音叉密度计（浓度计）可进行在线实时密度检测。它可应用于以密度为基本参数的产品过程控制，或以固含量或浓度百分比为参考的质量控制。
典型应用行业包括石油化工、酿造、食品、制药和矿物加工（如粘土、碳酸盐、硅酸盐等）。具体应用于上述行业多产品管道的界面检测、搅拌混合物的密度检测、反应器的终点监测以及分离器的界面检测。
音叉密度传感器的工作原理是利用浸入待测液体中的音叉部件的振动。音叉底部固定有内部压电装置，使音叉部分振动。振动频率由固定在音叉另一端的辅助压电装置检测。然后，信号经顶部电路放大。液体的密度与被测液体流动时的振动频率密切相关。当被测液体的密度发生变化时，其振动频率也会相应变化。
通过以下公式可以精确计算被测液体的密度：
D= K0+K1T+K2T2
D = 被测介质的未校准密度 (kg/m3)
T = 振动频率 (μs)
K0、K1、K2 = 常数
在密度检测过程中，音叉密度计（浓度计）可以自动补偿温度对被测介质密度 (D) 的影响。压力对密度的影响不显著。
了解更多：什么是密度计？以及密度计的类型
音叉密度计的应用
其应用范围非常广泛，包括但不限于以下几种物质：
- 液体：水、溶液、醇类、石油、化学品、液态金属等。
- 溶液：固体或气体溶解于溶剂中，例如盐水、酸碱溶液、溶解于有机溶剂中的物质等。
- 油类：各种润滑油、机械油、食用油等。
- 化学品：各种化学品、溶剂、酸和碱等，例如硝酸、磷酸、乙酸、氯乙酸、氢氧化钾、氯化钠、硫酸钠、硫酸铵、硫酸氢铵、氯化铵、尿素、氯化铁、氨、过氧化氢等。
- 燃料：汽油、柴油、液化石油气（LPG）、航空燃料、原油、煤油、硅油等。
- 塑料：各种塑料材料、树脂等。
- 金属：液态金属、合金等。
- 食品和饮料：牛奶等。果汁、啤酒、葡萄酒等
- 有机化学工业：乙醇、甲醇、乙烯、甲苯、乙酸乙酯、乙二醇、稀释剂
- 医药：医药中间体、溶剂、聚乙烯醇（PVA）、柠檬酸、乳酸
- 半导体：高纯度溶剂、洗涤剂、异丙醇、乙酸丁酯
- 印染：氢氧化钠、碳酸钠、碳酸氢钠
- 设备：切削液、乳化油、切削油、润滑油、防冻液
- 电池：盐酸、硫酸
典型应用行业：
- 化学测量；
- 储罐测量；
- 浆料测量；
- 药罐测量；
- 水泥测量；
- 印染测量；
- 废酸塔测量；
- 电厂测量；
请注意，不同型号的音叉密度计的应用范围可能有限。具体的测量范围和精度取决于设备规格和制造商的使用说明。因此，在选择用于特定材料密度测量的音叉密度计之前，最好参考设备的技术规格和使用说明，以确保其适用于待测物质。

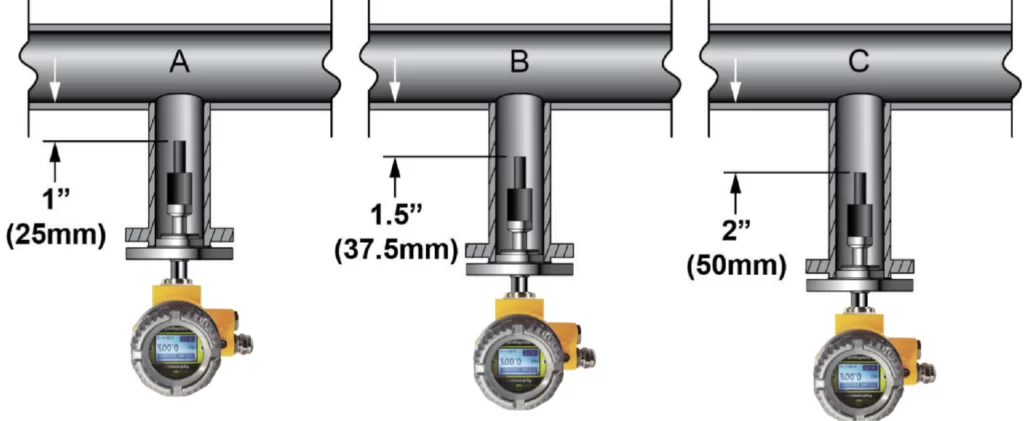

案例研究
一位客户咨询我们，需要测量挖泥船挖出的泥沙管道中的密度。
用于挖泥船应用：
- 安装尺寸：直径 30 厘米的管道
- 插入深度：2 英寸
- 接触物料：泥沙
- 所需信号输出：4-20 毫安
- 压力：0-10 巴
- 密度（或浓度）范围：0-2000 千克/立方米
结合用户的测量参数，我们为用户配置了一台密度计：
音叉密度计：
- 316 传感器表面涂覆耐磨材料层
- 电源：DC24V
- 介质：泥浆
- 压力：0-10bar
- DN50 法兰连接
- 插入深度：180mm
- 材质：316+耐磨涂层
- 输出：4-20mA 四线制 + RS485
- 密度（或浓度）范围：0-2000kg/m³
- 安装尺寸：直径 30cm 的管道
- 英文界面
