插入式流量计广泛用于大直径管道的流量测量。插入式涡轮流量计也称为插入式涡轮流量计。
插入式涡轮流量计专为大口径管道的精确、经济高效的流量测量而设计。它采用电子涡轮旋转传感系统和独特的低损耗涡轮设计，可为蒸汽、气体和高温液体提供可靠的过程流量测量解决方案。当然，根据不同的应用环境，我们还可以提供不同型号的插入式流量计，例如固定式、可调式、双向式和高压式。
插入式 涡轮流量计参考价格：350-900 美元/台。
Sino-Inst 提供多种用于流量测量的涡轮流量计。如有任何疑问，请联系我们的销售工程师。
涡轮插入式流量计的特点
SI-LWCB/Q 系列插入式涡轮流量计，适用于液体和气体，管道直径范围 4”-72”
| LWCQ 特点 | LWCB 特点 |
| 强大的抗杂质能力。切向叶轮在旋转过程中可随时释放流体中的悬浮杂质，防止其缠绕在叶轮叶片上； | 该传感器和显示仪器的结构和原理非常简单直观，用户尤其容易掌握其使用和维护技术； |
| 强大的抗电磁干扰和抗振动能力； | 具有很强的抗电磁干扰和抗振动能力； |
| 传感器和显示仪表的结构和原理非常简单直观，用户尤其容易掌握其使用和维护技术； | 该传感器可安装在露天环境中。整个传感器可长时间浸入水中； |
| 更换叶轮和轴承后，计量系数保持不变； | 流量范围宽广，下限流量低。 |
| 宽广的流量范围，低流量下限； | 整套流量计对总流体的计量误差很小。 |
| 整套流量计对总流体的测量误差小； | 几乎没有压力损失。节省电力和能耗。 |
| 几乎没有压力损失，节能省电； | 更换叶轮和轴承后，计量系数保持不变； |
| 传感器可露天安装，整个传感器可长时间浸入水中； | 带有截止阀的传感器。安装和拆卸过程中无需切断水流； |
| 传感器带有截止阀，安装和拆卸过程中无需切断流量； | 可以使用水平、垂直和倾斜的管道； |
| 可用于水平、垂直和倾斜管道； | 完整流量计的购置、安装和维护成本都很低。 |
| 采购整套流量计。安装和维护成本低； |
涡轮插入式流量计规格
| 精度 | ±5% 、±2.5% |
| 插入深度 | 当被测管道内径 (DN) ≤1050mm 时，插入深度为： LWCQ：0.5×DN-20mm LWCB：0.5×DN |
| 公称压力 | 1.0 MPa |
| 被测液体温度 | -20℃~120℃ |
| 环境温度 | -20 ℃~70 ℃ |
| 传感器至显示仪的距离 | 最远可达 1000m 或以上 |
| 直管段长度要求 | 为保证测量精度，传感器上游直管段长度不小于20DN，下游直管段长度不小于7DN。 若直管段长度无法满足此要求，可在现场校准条件下进行现场校准，并采用现场校准仪器系数K。 |
流量范围
| 型号 | 管道内径测量值 mm | 插入杆长度 mm | 公称直径 DN 对应的流量范围 m3/h | ||
| 全流量范围 | 精度为显示值流量范围的 ±2.5% | 精度为显示值流量范围的 ±5% | |||
| LWCQ-100* | 100 | 6-150 | 10-150 | <10-6 | |
| LWCQ-150 | 150 | 13-200 | 20-200 | <20-13 | |
| LWCQ-200 | 200 | 23-300 | 40-300 | <40-23 | |
| LWCQ≤400* | 100 | 906 | 6-150 | 10-150 | <10-6 |
| 150 | 13-200 | 20-200 | <20-13 | ||
| 200 | 23-300 | 40-300 | <40-23 | ||
| 250 | 36-450 | 62-450 | <62-36 | ||
| 300 | 52-650 | 90-650 | <90-52 | ||
| 350 | 70-900 | 120-900 | <120-70 | ||
| 400 | 92-1100 | 160-1100 | <160-92 | ||
| LWCQ≤800 | 500 | 1106 | 150-1800 | 250-1800 | <250-150 |
| 600 | 220-2500 | 360-2500 | <360-220 | ||
| 700 | 280-3500 | 450-3500 | <450-280 | ||
| 800 | 380-4500 | 640-4500 | <640-380 | ||
| LWCQ>800* | 900 | 1306 | 460-5800 | 800-5800 | <800-460 |
| 1000 | 600-7000 | 990-7000 | <990-600 | ||
| 1100 | 700-8500 | 1200-8500 | <1200-700 | ||
| 型号 | 管道内径测量值 mm | 插入杆长度 mm | 公称直径 DN 对应的流量范围 m3/h | ||
| 全流量范围 | 精度为显示值流量范围的 ±2.5% | 精度为显示值流量范围的 ±5% | |||
| LWCB-100* | 100 | 3-150 | 5-150 | <5-3 | |
| LWCB-150 | 150 | 7-200 | 10-200 | <10-7 | |
| LWCB-200 | 200 | 12-300 | 20-300 | <20-12 | |
| LWCB≤400* | 100 | 900 | 3-150 | 5-150 | <5-3 |
| 150 | 7-200 | 10-200 | <10-7 | ||
| 200 | 12-300 | 20-300 | <20-12 | ||
| 250 | 18-450 | 31-450 | <31-18 | ||
| 300 | 26-650 | 45-650 | <45-26 | ||
| 350 | 35-900 | 60-900 | <60-35 | ||
| 400 | 46-1100 | 80-1100 | <80-46 | ||
| LWCB≤800 | 500 | 1100 | 75-1800 | 125-1800 | <125-75 |
| 600 | 110-2500 | 180-2500 | <180-110 | ||
| 700 | 140-3500 | 225-3500 | <225-140 | ||
| 800 | 190-4500 | 320-4500 | <320-190 | ||
| LWCB>800* | 900 | 1300 | 230-5800 | 400-5800 | <400-230 |
| 1000 | 300-7000 | 495-7000 | <495-300 | ||
| 1100 | 350-8500 | 600-8500 | <600-350 | ||
| 型号 | 描述 | |||
| LWC— | □ | □ | □ | |
| 叶轮 | Q | 切向 | ||
| B | 轴向 | |||
| 结构 | ≤or> | 表示有截止阀 | ||
| — | 表示无截止阀 | |||
| 直径 | （mm） | 用户管道直径 | ||
型号示例
示例 1：LWCQ-100，表示无截止阀，公称直径 DN100mm
示例 2：≤400，表示有截止阀，公称直径 DN≤400mm
示例 3：LWCQ＞800，表示有截止阀，公称直径 DN＞800mm
了解更多：转子流量计和流量计有什么区别？
插入式涡轮流量计工作原理
插入式涡轮流量计是一种新型的国产速度流量计。涡轮头、检测线圈等部件采用组合式插入设计。由于其尺寸小，安装孔也较小。因此，可以使用球阀来解决安装孔封闭的问题。
更巧妙的是，插入杆设计成梯形螺杆。需要拆卸时，无需停止水流。可以先旋转梯形螺杆，逐渐提升涡轮头。经过上方的球阀后，旋转球阀手柄关闭管道。可以继续旋转涡轮直至将其取出。安装和复位后，按相反的顺序进行操作。同样，无需停止水流即可完成拆卸。
插入式涡轮流量计检测头内的叶轮在流体的作用下旋转。检测线圈磁路的磁阻周期性变化，从而导致检测线圈中的磁通量周期性变化。因此，检测线圈中会感应出电脉冲，即流量信号。该信号的频率 f（次/秒）与流经管道的体积流量 Q（m³/s）成正比。比例系数为传感器的计量系数 K，因此 f=K”Q。
电脉冲信号经前置放大器放大后送至二级仪表。其波形为矩形脉冲。经过进一步放大和整形后，信号分为两路。
一路送至系数转换电路，然后经功率放大器送至累加器，得到累计体积流量。另一路送至分频电路，然后通过频率/电流转换输出 0~10mA（或 4~20mA）电流信号。同时，瞬时流量显示在二级仪表上。
延伸阅读：转子流量计和流量计的区别是什么？
每台 SI-LWCB/Q 型流量计均配备 4-20mA 模拟输出（用于流量测量）、
脉冲输出（用于累计流量）以及内置用户界面和显示屏。
标准回路供电型流量计还支持 HART 协议。
了解更多：涡轮式流量计
涡轮插入式流量计的应用
与使用 在线流量计相比，涡轮插入式流量计能够以更低的成本，在大直径管道中精确测量液体和气体的流量。
SI-LWCB/Q 系列插入式流量计设计用于直径范围为 ¾ 英寸至 72 英寸（铜管为 1 英寸）的管道。
您可能感兴趣：插入式磁流量计-大直径在线安装
蒸汽插入式流量计
SI-LWCB/Q系列插入式涡轮流量计，可测量蒸汽流量。
此外，Sino-Inst 还提供：

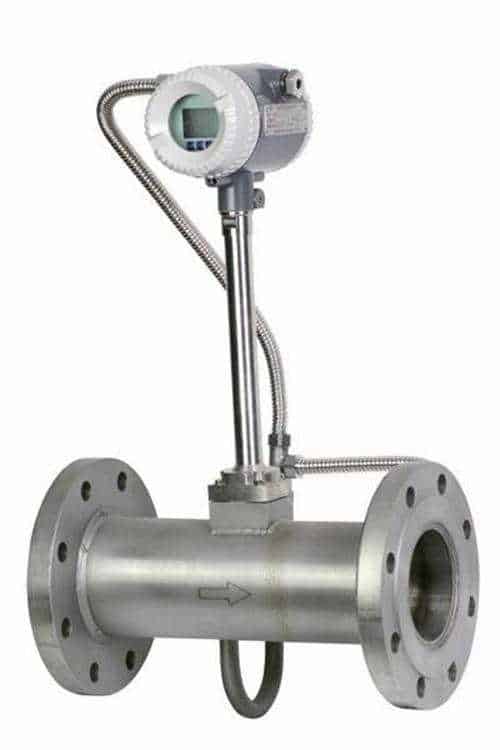

蒸汽涡街流量计，专为精确、经济高效地测量饱和蒸汽的质量流量而设计。
标准回路供电型 涡街流量计 配备了直接质量流量测量所需的内部温度补偿装置。蒸汽 涡街 流量计提供4-20mA模拟输出（用于流量测量）、脉冲输出（用于累计流量测量）以及内置用户界面和显示屏。标准回路供电型流量计还支持 HART协议。
了解更多：蒸汽压力变送器 – 蒸汽管道压力测量
天然气流量计
更多特色插入式流量计
常见问题
简而言之，涡轮式流量计内部有一个涡轮。使用时，它需要安装在流体管道中，两端由轴承支撑。
当流体流经涡轮时，流体冲击涡轮叶片，驱动涡轮叶片旋转。流量是通过测量涡轮叶片的角速度间接测量的。其原理是叶片的角速度与流体速度成正比。
延伸阅读：液体涡轮式流量计工作原理
目前市面上有很多种插入式流量计。根据其检测头的工作原理，可将其分为插入式涡轮流量计、插入式涡街流量计、插入式电磁流量计、插入式超声波流量计和插入式靶式流量计。
插入式流量计是按结构分类的一种流量计，包含多种工作原理不同的流量计。
插入式流量计发展迅速，已被推广并应用于多种形式。
根据插入式流量计检测头的工作原理，可将其分为插入式涡轮流量计、插入式涡街流量计、插入式电磁流量计、匀速管流量计和 热式流量计。
根据插入式流量计的测量点数量，可将其分为点流式和流式两种类型。
延伸阅读：金属管流量计——变面积流量计原理
延伸阅读：特色低价流量计
Sino-Inst 的插入式涡轮流量计可为 2 至 80 英尺的管线尺寸提供显著的成本节约，且性能毫不逊色。
凭借高精度、宽量程比以及独特的无焊接接头轻质转子设计，插入式 涡轮流量计 让您受益于十余年的实践经验。
