涡轮式流量计是一种体积流量计。它利用液体或气体的机械能驱动流体中的转子旋转。转子的转速与流体的流速成正比。在众多行业中，涡轮流量计被用于测量各种液体、气体和蒸汽的流速。
涡轮流量计是目前最常用的电子流量测量设备之一，具有广泛的流量测量范围和应用特性。此外，涡轮流量计 维护简便、经久耐用且用途广泛。
什么是涡轮流量计？
涡轮流量计的优缺点
涡轮流量计的优点
- 成本适中。
- 非常适用于清洁、低粘度、中等流速且流量稳定的流体。
- 量程比极佳，即使流量远低于最大流量也能准确测量。
- 如果用于清洁流体，尤其是具有一定润滑性的流体，则可靠性很高。
- 已获得AGA和API认证，可用于贸易交接计量。
- 在某些情况下，例如重力流，涡轮流量计会造成一定的压降。
- 精度高。在所有流量计中，涡轮流量计的精度最高。
- 零点无漂移，抗干扰能力强。
- 精度高。在所有流量计中，涡轮流量计的精度最高。
- 零点无漂移，抗干扰能力强。
涡轮流量计的缺点
- 不适用于蒸汽。
- 轴承容易磨损。
- 需要持续的背压以防止空化。
- 液体中的气泡会严重影响测量精度。
- 涡轮流量计仅适用于洁净的液体和气体（可能需要在上游安装过滤器以防止颗粒物损坏）。
- 不适用于测量腐蚀性流体。
- 对于层流状态下的高粘度流体，可能无法正常工作。
- 无法长时间保持校准特性。
涡轮流量计原理
涡轮流量计操作和维护简便。涡轮流量计 是一种可靠且经济高效的精确流量测量方法。涡轮 流量计 的设计旨在最大限度地提高流量并最大限度地降低压降。涡轮流量计可在较宽的流量范围内保持高流量，并提供与流量呈线性关系的脉冲输出。涡轮流量计还能最大限度地降低流体测量的不确定性，通过提供高频脉冲分辨率来补偿流量的微小变化。
涡轮流量计由转子和叶片构成。涡轮流量计利用流体的机械能驱动转子在流体中旋转。安装在流体管道中的涡轮由两端的轴承支撑。当流体流过涡轮时，流体冲击涡轮叶片并驱动其旋转。涡轮流量计的传感器通过测量涡轮叶片的角速度来测量流量。涡轮流量计的工作原理是利用叶片的角速度与流体速度成正比这一原理。
涡轮流量计的角速度由安装在壳体上的传感线圈检测。涡轮叶片切割壳体内永磁钢产生的磁力线，导致传感线圈的磁通量发生变化。传感线圈将检测到的磁通量周期性变化信号发送至测量仪器的放大器。放大器放大并整形该信号。同时，脉冲信号被发送至频率电流转换电路。该电路将脉冲信号转换为模拟电流值，从而指示瞬时流量。
延伸阅读：涡轮流量计规格
流量变送器处理该脉冲信号以确定流体流量。流量变送器和传感系统可用于检测正向和反向流动的流量。
涡轮流量计方程
在一定的流量范围内，脉冲频率 f 与流经传感器的流体的瞬时流量 Q 成正比。
流量方程为：
Q = 3600 × f / k
公式中：
f——脉冲频率 [Hz]；
k——传感器的计量系数 [1/m]，由检验清单提供。如果单位为 [1/L]
Q = 3.6 × f / kQ——流体的瞬时流量（工作状态）[m³/h]；
3600——转换系数。
每个传感器的计量系数由制造商填写在验证证书中。k 值在配套的显示仪表中设置，即可显示瞬时流量和累计流量。
延伸阅读：涡轮流量计的定量控制
涡轮流量计中的K系数是什么？
涡轮流量计测量的是体积流量，但其产生的脉冲数量会因流量计型号而异。这种差异由K系数来表示。K系数是指单位体积内的脉冲数。
简单来说，K系数是一个分度系数。这个术语通常用于处理脉冲信号，尽管有时也会使用模拟K系数。
如何计算涡轮流量计的K系数？
输出脉冲的频率与流经流量计的流量成正比，其比例系数K为：
K = f / qv
其中：
f——涡轮流量计的输出脉冲频率；
qv——流经流量计的流量。
该比例系数K也称为涡轮流量计的计量系数。

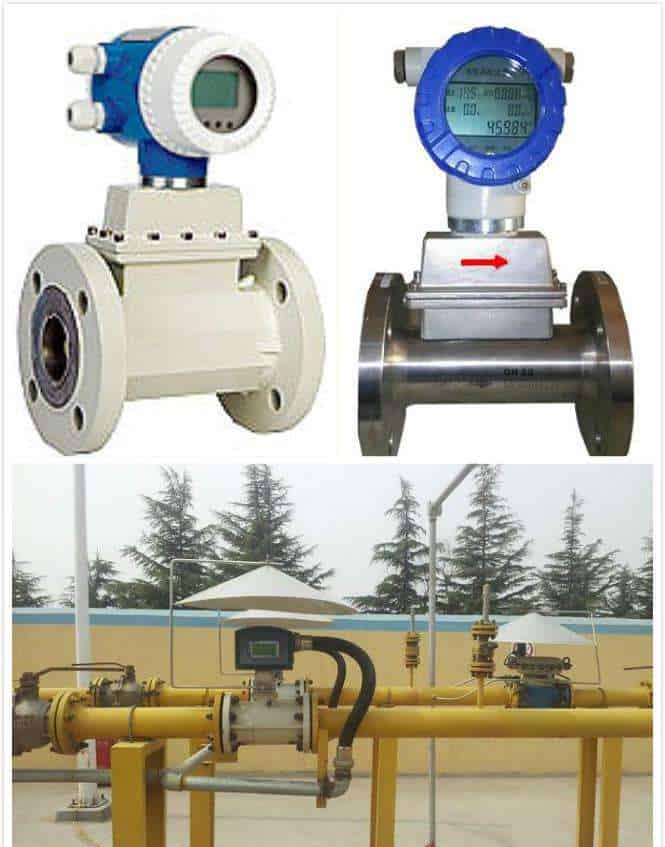

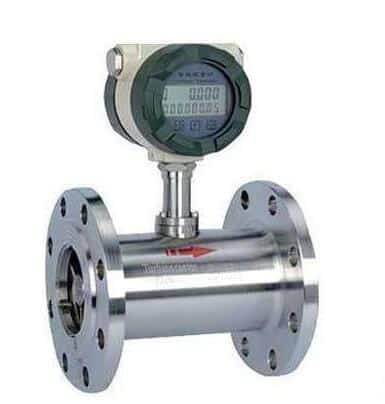

燃气轮机流量计
涡轮式水流量计

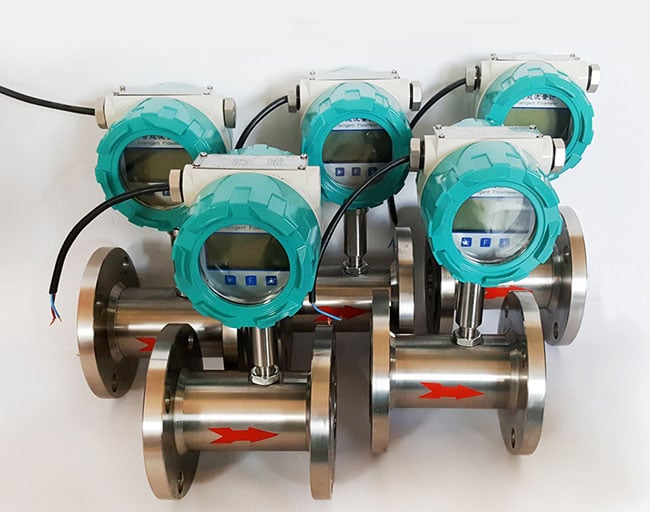

液体涡轮流量计是一种适用于液体流量测量的涡轮流量计，例如水流量和柴油流量。涡轮流量计是目前最常用的电子流量测量设备，具有广泛的流量测量范围和应用特性。涡轮流量计易于维护、经久耐用且用途广泛。
全通径涡轮流量计适用于冷热水应用。其叶轮采用现代设计，在测量腔内安装的不锈钢轴上旋转。叶轮由自清洁合成树脂制成，螺旋线与管道轴线对齐。整个计量单元可轻松从流量计本体上拆卸。该流量计的设计旨在确保在最大限度降低水头损失的情况下实现高流量。此外，还提供适用于最高温度达 90°C 的热水以及带遥测功能（配备脉冲输出）的型号。
阅读更多 涡轮流量计应用案例：去离子水
低流量涡轮流量计

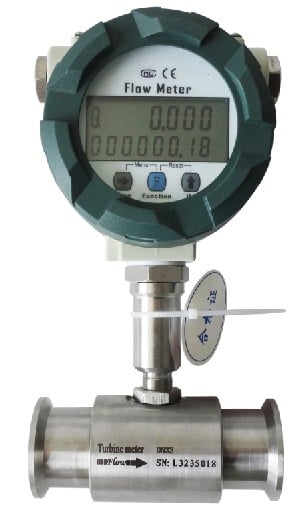

小直径（小流量）液体涡轮流量计 是一种精密流量测量仪器，可用于测量液体的流量和总体积。该流量计结构防爆，可显示总流量、瞬时流量和流量饱和度百分比。它广泛应用于石油、化工、冶金、科研等领域的测量和控制系统。配备卫生级接头的传感器可用于制药行业。
涡轮流量计价格
Sino-Inst 是一家位于中国的涡轮流量计制造商。中电仪器提供十余种涡轮流量计产品。我们提供多种涡轮流量计选项，例如免费样品和付费样品。涡轮流量计的价格取决于以下因素：
- 管道直径；
- 流量范围；
- 被测介质；
- 是否具有腐蚀性；
- 是否需要防爆保护；
- 是否需要本地显示；
- 连接方式；
- 测量压力；
- 测量温度；
- 信号输出；
- 精度要求；
- 材质要求；
例如，DN15 型涡轮流量计的价格约为 140 美元/台。
更多信息：来自可靠制造商的超值涡轮流量计
电磁流量计
电磁流量计，也称为磁流量计、磁流量计或磁力计。磁流量计是一种体积流量计，其工作原理基于磁技术。磁流量计没有任何运动部件。电磁流量计由两部分组成：电极（传感器）和变送器。磁流量计的安装类型包括：紧凑型、远程型和插入式。
磁流量计非常适合用于废水处理或任何导电或水基的脏液体。磁流量计也适用于需要低压降和低维护的应用。多种衬里材料、电极选项和管径可满足各种工艺应用的需求。
延伸阅读：工业磁力计
电磁流量计的工作原理是什么？
磁流量计利用磁场产生并引导液体流经管道。
当导电液体流经流量计的磁场时，会产生电压信号。
流体流速越快，产生的电压信号就越大。
位于流量管壁上的电极传感器接收电压信号，并将其发送到电子变送器，电子变送器处理该信号以确定液体流量。
更多关于 磁流量计
流量变送器的工作原理是什么？
流量计量原理
从测量原理来看，流量计可分为容积流量计和质量流量计。
体积流量计：
- 差压式流量计
- 孔板流量计
- 文丘里流量计
- 安努巴流量计
- 面积差式流量计（转子流量计）
- 电磁流量计
- 超声波流量计
- 涡轮流量计
- 涡街流量计
- 容积式流量计
质量流量计：
- 科里奥利质量流量计
- 热式质量流量计
根据不同的工作原理，我们提供多种类型的流量计，例如：
脉冲流量计的工作原理是什么？
频率信号被转换成数字信号进行显示。这就是 脉冲流量计。脉冲是流量计的输出信号，即脉冲输出。目前大多数流量计的标准输出为 4-20mA，也可以转换成脉冲输出。
涡轮流量计利用流体的机械能驱动流体中的“转子”（俗称“风车”）旋转。转子上的叶片以一定角度排列，将流体的能量转化为旋转能量。转子轴在轴承上旋转。流体流速越快，转子的转速也相应加快。涡轮流量计目前占全球市场份额的 7%。
轴的旋转可以通过机械方式或检测叶片的运动来感知。叶片的运动通常通过磁性方式检测，每个叶片或嵌入的金属片都会产生一个脉冲。涡轮流量计的传感器通常位于流体外部，以避免使用浸没式传感器时可能遇到的材料或结构限制。流体流速越快，产生的脉冲就越多。发射器处理这些脉冲信号，从而确定流体的流量。发射器和传感系统既可以检测正向流量，也可以检测反向流量。
流量计的应用场景有哪些？
流量计的应用场景有哪些？或者说，流量计测量的是什么？
在工业领域，用于测量流体流量的仪表被称为流量计或流量传感器。
它是工业测量中最重要的仪器之一。
随着工业的发展，对流量测量精度和量程的要求越来越高。
为了适应不同的应用场景，各种类型的流量计相继问世，
广泛应用于石油天然气、石化、水处理、食品饮料等行业。
以及制药、能源、冶金、造纸、建材等行业。
- 工业管道气体质量流量测量
- 烟囱烟气流量测量
- 煅烧炉烟气流量测量
- 气体加工过程中的空气流量测量
- 压缩空气流量测量
- 半导体芯片制造过程中的气体流量测量
- 污水处理过程中的气体流量测量
- 暖通空调系统中的气体流量测量
- 通量回收系统气体流量测量
- 燃烧锅炉燃烧气体流量测量
- 天然气、火炬气、氢气等气体流量测量
- 啤酒生产过程中二氧化碳气体流量测量
- 水泥厂、卷烟厂和玻璃厂生产过程中的气体质量流量测量
- 明渠
Sino-Instrument 提供 50 多种流量计，用于流量测量。
其中约 50% 为 差压式 流量计，40% 为液体流量传感器，20% 为超声波 液位变送器 和质量流量计。
我们提供多种流量计供您选择，包括免费样品和付费样品。
Sino-Instrument 是一家全球知名的流量测量仪器供应商和制造商，总部位于中国。
