超声波液位传感器可实现非接触式液位测量，并可连续在线监测水位和污泥界面位置。

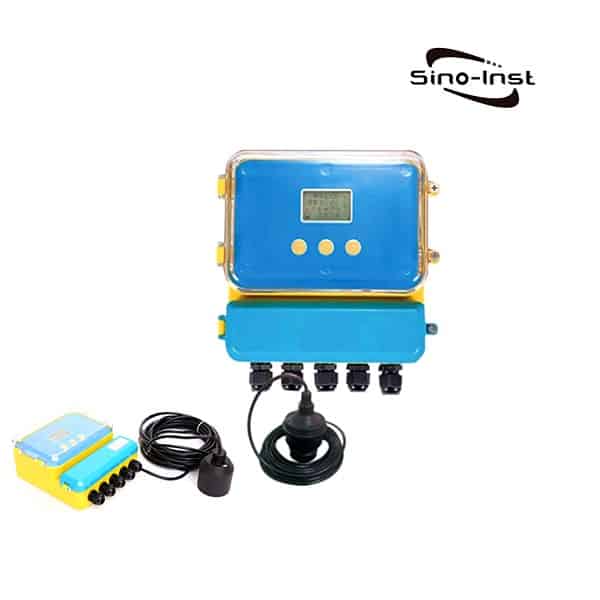

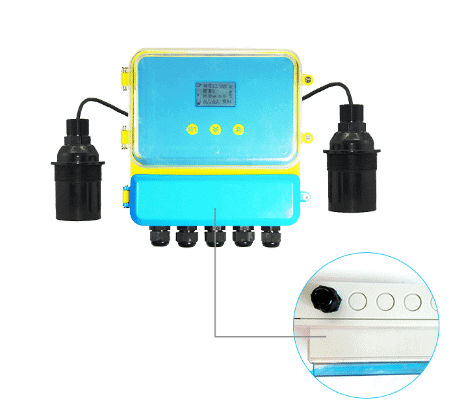

ULT-200 超声波液位传感器是一款分体式超声波液位传感器，用于测量液位并将其转换为电信号，实现非接触式液位测量。分体式超声波液位计广泛应用于储罐、水池和水库的液位和容积测量，也可用于明渠流量测量。
超声波液位传感器的特点
- 可在线校准不同环境下的距离精度、量程起点和终点以及模拟输出类型。液位窗口的锁定值可通过键盘设置。
- 自动跟踪环境温度，补偿距离误差。
- 具有 2-4 个限位设置。可用于液位段控制或位置控制（可选）。
- 提供 RS485/232 串行数据输出或 4-20mA/0-20mA 模拟输出或 1-5V/0-5V 模拟输出（可选）。
- 具有“回波智能识别”功能和“中斜率”数字滤波功能。
- 针对小通的测量目标，用户可设置每秒 100 次至 0.1 次的检测频率。
- 可选加值/差值测距模式，可同时进行测距和位置测量。
- 可通过键盘操作。夜间开启液晶显示屏背光，方便查看和调试。工作时也可关闭显示屏以节省能源。
- 具备1-15级发射功率选项，可根据工作条件随时设置和修改。
- 具备温度补偿、窗口锁定、抗干扰误差校正、介质声速调节（订购时可选）等功能。
- 可任意数字化满量程的起始点和结束点。
- 设有人工数字校正平台，用于补偿声波传输区域的温度差异。
- 具备4mA和20mA数字微调功能，调试非常便捷快速。
- 液晶显示屏显示信息丰富，液位、重量、温度、电流、电压、限位开关状态等信息均显示在屏幕上，方便用户了解仪器的工作状态。
- 串行数据传输支持点对点和总线两种方式。
延伸阅读：污泥流量计——污水处理回流活性污泥系统

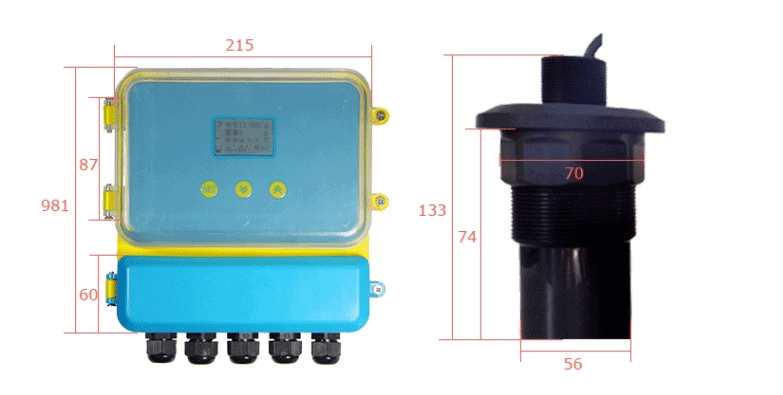

ULT-200超声波液位传感器规格
| 功能 | 分体式 |
| 量程 | 5 m, 10 m, 15 m, 20 m, 30 m, 40 m, 50 m, 60 m, 70 m, |
| 测量精度 | 0.5%-1.0% |
| 分辨率 | 3毫米或0.1%（取较大值） |
| 显示屏 | 中文液晶显示屏 |
| 模拟输出 | 4～20mA/510Ω负载 |
| 继电器输出 | （可选）单通道2组， 双通道4组，交流250V/8A或直流30V/5A，可编程 |
| 供电方式 | 标准220V交流+15% 50Hz 可选24VDC 120mA 定制12VDC或电池供电 |
| 环境温度 | 显示仪 -20～+60℃， 探头 -20～+80℃ |
| 通讯方式 | 可选配 485、232 通讯（需工厂协商） |
| 防护等级 | 显示仪 IP65，探头 IP68 |
| 探头电缆 | 最长 100 米，标准 10 米 |
| 探头安装 | 根据量程和探头选择而定 |
延伸阅读：雷达非接触式水位传感器
超声波液位传感器的应用
了解更多 应用1：食品饮料加工中的液位监测
超声波液位测量原理
超声波液位测量的工作原理是什么？
当 超声波液位传感器 工作时，换能器（探头）会发射高频脉冲声波。被测物体（水面）表面会反射这些声波。反射回来的回波被同一个换能器（探头）接收并转换成电信号。
脉冲发射和接收之间的时间（声波的传播时间）与换能器到物体表面的距离成正比。声波传播距离 S 与声速 C 和传播时间 T 之间的关系可以用以下公式表示：S= CⅩT/2
延伸阅读：案例研究：自动污泥层液位检测器
安装超声波液位计时必须考虑其盲区。当液位进入盲区时，超声波发射器将无法测量液位。因此，在确定超声波液位计的测量范围时，必须预留 50 厘米的余量。安装时，变送器探头必须位于液位线以上约 50 厘米处。只有这样才能确保准确监测液位，并保证 超声波液位计的安全使用。
机械安装注意事项：
安装时，探头应垂直于被测物体表面，避免用于测量泡沫状物体。避免将探头安装在距离被测物体表面小于盲区距离的位置。盲区：每种产品都有其标准盲区，具体盲区信息请参阅产品说明书。应注意使声束避开遮挡物，并避免接触灌装口和容器壁。检测大型固体物体时，应调整探头位置以减少测量误差。
延伸阅读：超声波液位变送器指南
更多适用于储罐的特色超声波液位传感器
延伸阅读：危险液体超声波液位变送器
超声波液位传感器的优缺点
超声波液位传感器的优点非常突出，主要体现在以下几个方面：
- 结构简单，读数方便，安装维护非常容易。
- 安全卫生，使用寿命长，测量稳定可靠，精度高。
- 采用 非接触式测量，不易受液体粘度和密度的影响。
当然，超声波液位传感器 也存在一些局限性和无法克服的缺陷，主要体现在以下几个方面：
- 超声波液位测量存在盲区，即仪表无法测量的区域。在超声波脉冲发射过程中，超声波换能器附近的一小块区域通常无法接收到声波。无法接收声波的盲区大小与超声波的测量距离有关。一般来说，测量距离越小，盲区越小；测量距离越大，盲区越大。
- 超声波液位测量容易受到温度的影响。实际测量中，温度变化会导致声速变化，从而造成测量误差；
- 声波下方不应有任何障碍物。因为超声波液位计利用声波反射原理进行液位测量，如果存在障碍物，会影响超声波的发射，导致信号丢失，进而影响测量效果；
- 超声波液位传感器不应用于压力容器的测量。因为压力主要影响探头，而且压力与温度也存在一定的关系。压力的变化会影响温度的变化，进而影响声速的变化，从而影响测量精度；
- 超声波液位传感器不能用于存在水雾、易产生大量泡沫的介质以及挥发性介质的场合。因为这类工作环境容易吸收或干扰声波的发射，导致信号丢失，降低测量精度；
- 超声波液位传感器极易受到灰尘的影响。这是因为，虽然粉尘环境对声速的影响很小，但对声波的衰减却有非常显著的影响。因此，最好不要在有粉尘的环境中使用超声波液位计。
延伸阅读：超声波液位传感器采购指南
